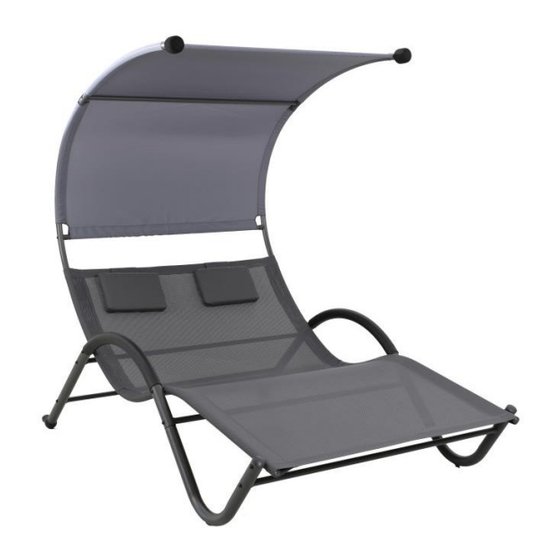

Westerholt Cannes 2346 Aufbauanleitung
Doppelliege
Verwandte Anleitungen für Westerholt Cannes 2346
Inhaltszusammenfassung für Westerholt Cannes 2346
- Seite 1 Aufbauanleitung Doppelliege "Cannes" Artikel-Nr. 2346 GTIN 4017265024821 Jürgen Westerholt GmbH; Oldenburger Straße 218 b; 26203 Wardenburg- Germany E-Mail: info@westerholt-gmbh.de...
-
Seite 2: Übersicht Der Komponenten
Übersicht der Komponenten: Prüfen Sie vor Beginn der Montage ob alle Bauteile vorhanden und einwandfrei sind. - Seite 3 Montageanleitung: Zur Montage der nächsten Schritte werden 2 Personen benötigt!!! 1. Verbinden Sie die Bauteile „A“ und „B“ gemäß Zeichnung miteinander. 2. Montieren Sie die Bauteile „C“ mittels der Schraube „Q“ an den Bauteilen „A“+“B“ gemäß Zeichnung. Ziehen Sie die Schrauben zunächst nur leicht an damit das Einsetzen der Liegefläche einfacher wird.
- Seite 4 3. Verbinden Sie als nächstes das Bauteil „F-R“ mit den Bauteilen „E-R“ und „D-R“, dann das Bauteil „F-L“ mit den Bauteilen „F-R“ und „D-L“ gemäß Zeichnung. 4. Diese montierten Bauteile werden nun in die seitlichen Öffnungen der Liegefläche (Bauteil „M“) geschoben. Achten Sie darauf, dass der Klettverschluss zur Befestigung der Kissen oben und auf der Rückseite ist!
- Seite 5 5. Die montierte Liegefläche wird nun mittels der Schrauben „O“ am Rahmen befestigt. Dabei verwenden Sie die Unterlegscheiben „S“ bitte im Bereich der Fußablage gemäß der Zeichnung. Auch hier die Schrauben zunächst nur leicht anziehen, um die nächsten Schritte der Montage leichter durchführen zu können.
- Seite 6 7. Ziehen Sie nun den Dachbezug „K“ über die Stangen „G“ gemäß der Zeichnung. 8. Befestigen Sie nun eine Stange „H“ gemäß der Zeichnung mittels der Schraube „P“ an den Stangen „G“.
- Seite 7 9. Führen Sie jeweils eine Stange „H“ durch die obere und untere Lasche im Dachbezug und befestigen diese dann gemäß der Zeichnung mit der Schraube „P“. 10. Ziehen Sie nun ALLE Schrauben fest an!!! 11. Befestigen Sie nun die Kopfkissen „L“ mittels des Klettverschlusses an der Liegefläche „M“.
- Seite 8 ACHTUNG: Prüfen Sie nochmals alle Schraub- und Steckverbindungen! Pflegehinweis Reinigen Sie die Liege nicht mit scharfen Reinigungsmitteln. Das Dach kann per Handwäsche gewaschen werden. Schützen Sie die Liege vor Sturm und Frost. Sicherheitshinweise: Stellen Sie die Liege nur auf einen festen und ebenen Untergrund auf. Schützen Sie die Liege vor Frost und Sturm.
