Bedienung vertraut zu machen. • Grundlegende Informationen, angefangen mit dem Verbinden des Monitors mit einem Computer bis hin zur Inbetriebnahme, finden Sie in der Installationsanleitung. • Das aktuelle Benutzerhandbuch steht auf unserer Website zum Herunterladen zur Verfügung: http://www.eizo.com...
Seite 2
EIZO, das EIZO Logo, ColorEdge, DuraVision, FlexScan, FORIS, RadiForce, RadiCS, RadiNET, Raptor und ScreenManager sind eingetragene Marken der EIZO NANAO CORPORATION in Japan und anderen Ländern. ColorNavigator, EIZO EasyPIX, EcoView NET, EIZO ScreenSlicer, i • Sound, Screen Administrator und UniColor Pro sind Marken der EIZO NANAO CORPORATION.
Hinweise für diesen Monitor Dieses Produkt ist für allgemeine Zwecke, wie die Erstellung von Dokumenten oder das Anzeigen von Multimedia- Inhalten geeignet. Dieses Produkt wurde speziell an die Einsatzbedingungen in der Region, in die es ursprünglich geliefert wurde, angepasst. Wird es außerhalb dieser Region eingesetzt, ist der Betrieb eventuell nicht wie angegeben möglich. Die Garantie für dieses Produkt erstreckt sich ausschließlich auf die in diesem Handbuch beschriebenen Anwendungen.
Reinigung Achtung • Chemikalien wie Alkohol und antiseptische Lösungen können bei Gehäuse oder Display zu Veränderungen im Glanz, Trübungen, Verblassen und einer Beeinträchtigung der Bildqualität führen. • Verwenden Sie kein Verdünnungsmittel, Benzol, Wachs oder Poliermittel. Dadurch könnte das Gehäuse oder das Display beschädigt werden.
Übersicht zum CD-Inhalt und zur Software ..12 ein [Eingangssignal] ......... 21 ● So verwenden Sie ScreenManager Pro for LCD/ Kapitel 4 Fehlerbeseitigung ......22 EIZO ScreenSlicer ..........12 2-4 Bildjustage ............13 Kapitel 5 Referenz ..........24 Digitaleingang ............13 5-1 So bringen Sie den optionalen Schwenkarm Analogeingang ............

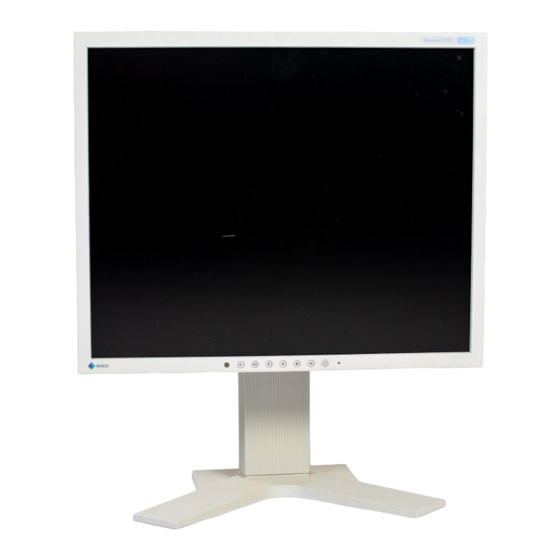

Kapitel 1 Leistungsmerkmale und Übersicht Vielen Dank, dass Sie sich für einen LCD-Farbmonitor von EIZO entschieden haben. 1-1 Leistungsmerkmale * Referenzwerte: – S1701-X • Für eine Auflösung von 1.280 × 1.024 Maximaler Energieverbrauch • Stereolautsprecher : 35 W (maximale Leuchtdichte bei Standardeinstellungen) • Energiesparfunktion Standardmäßiger Energieverbrauch...
Quelle für Audioausgang. 16 Kopfhörerbuchse Dient zum Anschluss der Kopfhörer. ScreenManager ist der Name des Justierungsmenüs von EIZO. Informationen zur Verwendung finden Sie auf Seite Durch Abnehmen des Fußelements kann ein optionaler Schwenkarm (oder ein optionaler Standfuß) angebracht werden. (Siehe „5-1 So bringen Sie...
1-3 Funktionen und Grundeinstellungen So stellen Sie den Bildschirm und die Farbe ein Hauptmenü (siehe Seite 9) (nur bei analogem Signaleingang) Bildjustage Seite 13 (automatische Einstellung) ● Vermeiden von Flackern und Einstellen der Position [Bildparameter] ………… siehe Seite 13 ● So stellen Sie die Farbabstufung automatisch • Das Justierungsmenü und das EcoView-Menü können ein [Bereich] …………………… siehe Seite 15 nicht gleichzeitig angezeigt werden.
● Aktivieren/Deaktivieren der DDC/CI- Wiederherstellen von Standardeinstellungen Kommunikation ......siehe Seite 20 ● So setzen Sie alle Einstellungen auf die ● Ein/Aus der Anzeige des EIZO-Logo Standardeinstellungen zurück ..........siehe Seite 20 [Zurücksetzen] …………………… siehe Seite 20 Grundeinstellungen des Justierungsmenüs [Anzeigen des Justierungsmenüs und Auswählen von Funktionen] (1) Drücken Sie .
Kapitel 2 Einstellungen und Justierungen 2-1 Ein Sync-on-Green-Signal einstellen Zum Empfang eines Sync-on-Green-Signals muss zunächst die Einstellung [SoG] des Monitors in der unten angegebenen Reihenfolge geändert werden (bei einem Analogsignal). (1) Drücken Sie , um den Monitor auszuschalten. (2) Halten Sie gedrückt, und drücken Sie , um den Monitor auszuschalten.
Auflösung einstellen Führen Sie die folgenden Schritte aus, wenn die Bildschirmauflösung nach dem Anschließen des Monitors an den PC mangelhaft ist oder wenn Sie die Bildschimauflösung ändern möchten. ● Windows 7 1. Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop. 2.
Windows XP/Vista/7 und mehrere Fenster effizient darauf anordnet. Bedienungsanleitung zu diesem Monitor (PDF-Datei) ● So verwenden Sie ScreenManager Pro for LCD/EIZO ScreenSlicer Informationen zur Installation und Verwendung von ScreenManager Pro for LCD/EIZO ScreenSlicer finden Sie in der entsprechenden Bedienungsanleitung auf der CD-ROM. Kapitel 2 Einstellungen und Justierungen...
Sie die Farbabstufung automatisch ein [Bereich]“ (Seite 15) Bereiten Sie die das Anzeigemuster für die Justage der Hinweis • Nähere Informationen zu „Dateien für analogen Anzeige vor. Justierungsmuster“ finden Sie in der Legen Sie die „EIZO LCD Utility Disk“ in den PC ein, und öffnen Sie Datei „Readme.txt“. dann „Dateien für Justierungsmuster“. Kapitel 2 Einstellungen und Justierungen...
Führen Sie die Automatik-Einstellung mit angezeigtem analogen Justierungsmuster erneut aus. ● So vermeiden Sie Flackern und stellen Bildposition und -größe automatisch ein [Bildparameter] (1) Zeigen Sie das Anzeigemuster 1 der „Dateien für Justierungsmuster“ im Vollbildmodus an. (2) Wählen Sie im Menü für die <Autom. Abgleich> die Option <Bildparameter> aus, und drücken Sie anschließend Das Menü <Autom.Abgleich> wird angezeigt. (3) Wählen Sie „Ausführen“ mit der Taste oder , und drücken Flackern, Bildposition und Bildgröße werden mithilfe der automatischen...
● So korrigieren Sie die Bildposition Hinweis • Da die Pixelanzahl und -positionen [Hor. Position], [Ver. Position] auf dem LCD-Monitor feststehen, (1) Wählen Sie im Menü <Bildparameter> die Option <Hor.Position> steht nur eine Position zum korrekten Anzeigen von Bildern zur Verfügung. und/oder <Ver.Position>, und drücken Sie Die Justierung der Bildschirmposition Das Menü...
2-5 Farbeinstellung ● So wählen Sie den Anzeigemodus (FineContrast-Modus) Mit dieser Funktion können Sie z. B. den optimalen Anzeigemodus für die Bildschirmhelligkeit wählen. FineContrast-Modus Modus Zweck Custom Zum wunschgemäßen Einstellen der Farben. (benutzerdefiniert) Ermöglicht daß die Helligkeit niedriger gesetzt wird als mit EyeCare anderen Modi. Reduzieren Sie den Kontrast und die Temperatur, um eine Paper Vorschau des Druckergebnisses auf Papier zu erhalten.
Hinweis Menü Beschreibung Bereich • Mit „ScreenManager Pro for Helligkeit Zum Einstellen der 0 bis 100% LCD“ können Sie die Farbeinstellung wunschgemäßen mit der Maus und Tastatur Ihres Bildschirmhelligkeit PCs vornehmen. Der eingestellte Hinweis Wert kann als Farbdaten registriert • Sie können die Helligkeit auch durch Drücken von bzw.
2-6 Automatisches Ausschalten des Monitors [Abschaltfunktion] Diese Funktion ermöglicht das Wechseln der Einstellung, um den Monitor nach einer bestimmten Zeit im Energiesparmodus automatisch auszuschalten. Justierungsbereich: Aus, Ein (0, 1, 2, 3, 5, 10, 15, 20, 25, 30, 45 min, 1-5h) (1) Wählen Sie im Justierungsmenü <Andere Funktion> aus, und drücken Sie (2) Wählen Sie im Menü...
2-10 Einstellen der Sprache [Sprache] Diese Funktion ermöglicht die Einstellung einer Sprache für das Justierungsmenü oder die Anzeige von Meldungen. Mögliche Sprachen Englisch/Deutsch/Französisch/Spanisch/Italienisch/Schwedisch/Vereinfachtes Chinesisch/Traditionelles Chinesisch/Japanisch (1) Wählen Sie im Justierungsmenü <Sprache>, und drücken Sie Das Menü <Sprache> wird angezeigt. (2) Wählen Sie mit oder eine Sprache, und drücken Sie Die Einstellung wurde vorgenommen.
, um den Monitor auszuschalten. (2) Drücken Sie , und halten Sie gedrückt, um den Monitor einzuschalten. Die Anzeige des EIZO-Logos wird mit dem unter (2) beschriebenen Schritt aktiviert bzw. deaktiviert. 2-16 Wiederherstellen von Achtung • Nach dem Wiederherstellen kann der Standardeinstellungen [Zurücksetzen] Vorgang nicht rückgängig gemacht...
Kapitel 3 Anschließen von Kabeln 3-1 Anschließen von mehrere PCs an den Monitor An den DVI-D- und den D-Sub15- (Mini-)Anschluss an der Rückseite des Monitors können mehrere Computer angeschlossen werden, zwischen denen die Anzeige umgeschaltet werden kann. Beispiele 15-poliger Mini- DVI-D-Anschluss D-Sub-Anschluss Zu PC 2 Zu PC 1 15-poliger Mini- DVI-Anschluss D-Sub-Anschluss Signalkabel (Digital)
Kapitel 4 Fehlerbeseitigung Besteht ein Problem auch nach Anwendung aller angegebenen Lösungen, wenden Sie sich an einen Fachhändler in Ihrer Nähe. • Problem: Kein Bild → Siehe Nr. 1 - Nr. 2. • Bildprobleme (digitaler Eingang) → Siehe Nr. 6 - Nr. 11. •...
Seite 23
Probleme Mögl. Ursache und Lösung 5. Das gesamte Bild flackert oder ist unscharf. • Führen Sie die Einstellung mit <Phase> aus. (Seite 6. Zeichen sind unscharf. • Prüfen Sie, ob die Signaleinstellung Ihres PCs mit den Einstellungen für Auflösung und vertikale Bildwiederholfrequenz des Monitors übereinstimmt. (Seite • Führen Sie die Einstellung mit <Glätten> aus. (Seite 7. Der Bildschirm ist zu hell oder zu dunkel •...
• Wenn Sie einen Schwenkarm optionaler Standfuß) angebracht werden. Hinweise zu einem passenden anbringen, befolgen Sie die optionalen Schwenkarm (oder Standfuß) finden Sie auf unserer Website. Anweisungen im jeweiligen http://www.eizo.com Benutzerhandbuch. • Wenn Sie den Schwenkarm oder [Anbringen] Standfuß eines anderen Herstellers benutzen wollen, achten Sie darauf, dass Arm oder Fuß...
5-2 Energiesparmodus Analogeingang Dieser Monitor entspricht dem VESA DPMS-Standard. [Energiespareinstellungen] Achtung Monitor Betriebsanzeige • Wenn Sie das Netzkabel abziehen, In Betrieb In Betrieb Blau wird die Stromzufuhr zum Monitor Energiesparmodus STAND-BY Energiesparmodus Orange vollständig unterbrochen. SUSPEND • Der Stromverbrauch variiert, auch wenn das Stereo-Kabel mit Klinkenstecker angeschlossen ist.
Seite 27
etwa 4,7 kg (10,4 lbs) Gewicht Hauptgerät (einschließlich Kippträger) etwa 5,9 kg (13 lbs) Hauptgerät (mit höhenverstellbarem Fuß) etwa 3,9 kg (8,6 lbs) Hauptgerät (ohne Standfuß) Justierungsbereich Kippträger Kippen: 30° nach oben, 5° nach unten Höhenverstellbarer Fuß Kippen: 30° nach oben, 0° nach unten Schwenken: 35°...
Seite 28
Line In Eingangsimpedanz 47 kΩ (Typ.) Eingabestufe: 1,0 Vrms (Max.) Plug & Play VESA DDC 2B/EDID structure 1,3 Abmessungen Hauptgerät 363 mm (14,3 Zoll) × 389,5 - 489,5 mm (15,3 - 19,3 Zoll) × 205 mm (8,1 (Breite) × (Höhe) × (mit höhenverstellbarem Zoll) (Tiefe)
Seite 29
Audioausgang Lautsprecherausgang: 0,5 W + 0,5 W (8 Ω, THD+N: oder weniger als 10 %) Kopfhörerausgang: 2 mW + 2 mW (32 Ω, THD+N: oder weniger als 3 Line In Eingangsimpedanz 47 kΩ (Typ.) Eingabestufe: 1,0 Vrms (Max.) Plug & Play VESA DDC 2B/EDID structure 1,3 Abmessungen Hauptgerät...
Ground Green video Green video ground Data (SDA) Blue video Blue video ground H.Sync Ground V.Sync Ground Clock (SCL) (NC*: No Connection) Optionenliste Reinigungsset EIZO ScreenCleaner Die aktuellsten Informationen zum Zubehör finden Sie auf unserer Website. http://www.eizo.com Kapitel 5 Referenz...
5-4 Glossar Auflösung Das LCD-Display besteht aus einer großen Anzahl von Bildelementen bestimmter Größe (Pixeln), die durch Aufleuchten den Bildschirminhalt darstellen. Das Anzeigefeld dieses Monitors besteht aus 1.280 horizontalen und 1.024 vertikalen Pixeln. Bei einer Auflösung von 1.w280 x 1.024 werden die Bilder als Vollbildschirm (1:1) angezeigt.
Seite 39
Clock (Takt) Bei der Umwandlung eines analogen Eingangssignals in ein digitales Signal zur Bildwiedergabe muss ein über den Analogeingang betriebener Monitor einen Takt mit einem Signal verwenden, dessen Frequenz auf die Punktfrequenz der verwendeten Grafikkarte abgestimmt ist. Das nennt man Taktanpassung. Ist der Taktpuls nicht korrekt eingestellt, sind vertikale Balken auf dem Monitor zu sehen.
5-5 Voreingestellte Taktraten Die folgende Tabelle enthält die werkseitig voreingestellten Videotaktraten (nur Achtung • Je nach angeschlossenem PC kann bei analogem Signal): die Anzeigeposition variieren, sodass Justierungen mithilfe des Frequenz Justierungsmenüs erforderlich sein Modus Punktfrequenz Polarität Horizontal: kHz können. Vertikal: Hz • Wird ein Eingangssignal verwendet, Horizontal 31,47 Negativ...
Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Note Use the attached specified cable below or EIZO signal cable with this monitor so as to keep interference within the limits of a Class B digital device. - AC Cord...
Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen: Der Standfuß...
Seite 43
Original Purchaser or any third parties other than as provided under this Warranty. EIZO and Distributors will cease to hold or store any parts of the Product upon expiration of seven (7) years after the production of such parts is discontinued. In repairing the monitor, EIZO and Distributors will use renewal parts which comply with our QC standards.
übernehmen über den Rahmen dieser Garantie hinaus hinsichtlich des Produkts keinerlei Haftung oder Verpflichtung dem Erstkäufer oder Dritten gegenüber. EIZO und die Vertriebe verpflichten sich, Ersatzteile für das Produkt über einen Zeitraum von sieben (7) Jahren nach Einstellung der Produktion der Ersatzteile zu lagern bzw. anzubieten. EIZO und seine Vertriebspartner verpflichten sich, bei einer etwaigen Reparatur des Monitors ausschließlich Produkte gemäß...
Produit (ci-après dénommée « Période de Garantie »), sous réserve, toutefois, que la Période de Garantie du panneau LCD du Produit est limitée à trois (3) ans à partir de la date d’achat du Produit. EIZO et ses Distributeurs déclinent toute responsabilité...
(en lo sucesivo el “Comprador original”) que compró el producto especificado en este documento (en lo sucesivo el “Producto”) a EIZO o a sus Distribuidores, que EIZO y sus Distribuidores, a su propio criterio, repararán o sustituirán el Producto de forma gratuita si el Comprador original detecta dentro del periodo de la Garantía (indicado posteriormente) que el Producto no funciona correctamente o que se ha averiado durante el uso...
“Acquirente originale”) che ha acquistato il prodotto specificato in questo documento (a cui si farà riferimento da qui in poi con “Prodotto”) da EIZO o dai suoi Distributori, che EIZO e i distributori, a loro discrezione, ripareranno o sostituiranno il Prodotto senza addebito se l’Acquirente originale trova, entro il periodo della Garanzia (definito sotto), che il Prodotto malfunziona e si è...
Garantin är endast giltig i de länder där det finns Distributörer. Garantin begränsar inte några av den Ursprunglige köparens lagstadgade rättigheter. Oavsett andra villkor i denna garanti ska inte EIZO Distributörer under några villkor ha något ansvar i något av de fall som beskrivs nedan: (a) När någon bristfällighet hos Produkten kan härledas till att ha uppstått vid frakt, modifiering, ändring, felaktigt...
«Εγγύηση»), στον αρχικό αγοραστή (στο εξής «Αρχικός Αγοραστής») ο οποίος αγόρασε το προϊόν που καθορίζεται στο παρόν έγγραφο (στο εξής «Προϊόν») από την EIZO ή τους Διανομείς, η οποία εξασφαλίζει ότι η EIZO και οι Διανομείς, σύμφωνα με τη διακριτή ευχέρειά τους, είτε θα επισκευάσουν είτε θα αντικαταστήσουν το Προϊόν χωρίς...
Гарантия действительна только в странах или регионах, где расположены Дистрибуторы. Гарантия не ограничивает никакие законные права Первоначального покупателя. Несмотря на другие условия этой Гарантии EIZO и Дистрибуторы не несут никаких обязательств согласно этой Гарантии в любом из перечисленных ниже случаев: (а) Любые...
