Xvive XV1-R Benutzerhandbuch
Inhaltsverzeichnis
Inhaltszusammenfassung für Xvive XV1-R

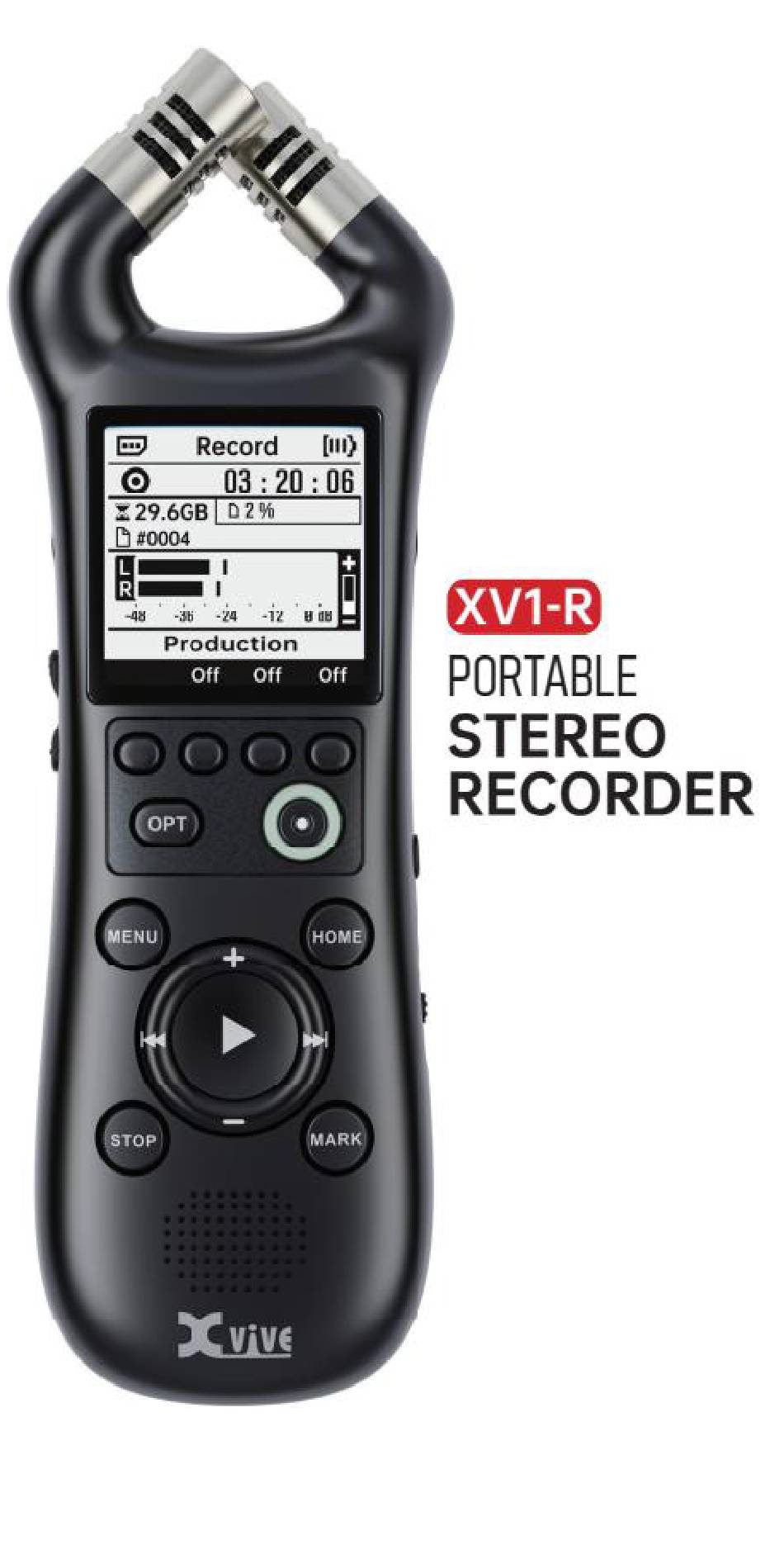

- Seite 1 Benutzerhandbuch...
-
Seite 2: Fcc Zertifizierung
FCC ZERTIFIZIERUNG Diese Ausrüstung wurde getestet und entsprechend Part 15 der FCC-Regelungen als konform mit den Grenzwerten für ein Digitalgerät der Klasse B befunden. Diese Grenzwerte wurden als angemessener Schutz gegen schädliche Einstrahlung in häuslichen Installationen entwickelt. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie, kann diese abstrahlen und kann, sofern es nicht entsprechend dieser Anweisungen verwendet wird, störende Einstrahlungen in Funkkommunikationsausrüstung verursachen. -
Seite 3: Achtung Stromschlaggefahr, Nicht Öffnen
INFORMATIONEN ÜBER DIE SAMMLUNG UND ENTSORGUNG VON ALTGERÄTEN UND VERBRAUCHTEN AKKUS Diese Symbole auf den Produkten, der Verpackung oder auf Dokumenten in der Verpackung bedeuten, dass es nicht zulässig ist, gebrauchte elektrische und elektronische Produkte Batterien allgemeinen Hausmüll zu entsorgen. Um unsere Umwelt zu schützen, bringen Sie Altgeräte Altbatterien bitte... -
Seite 4: Verwendung Eines Netzteils
VERWENDUNG EINES NETZTEILS Verwenden Sie ein Netzteil mit einer Zertifizierung für das jeweilige Land. Überprüfen Sie auf korrekte Spannung und Strom am Ein- und Ausgang des Netzteils. Lesen Sie vor der Verwendung sorgfältig die Warnhinweise auf dem Netzteil. ... -
Seite 5: Gerät Reinigen
GERÄT REINIGEN Verwenden Sie ein weiches, trockenes Tuch, um Schmutz von der Außenseite des Gerätes abzuwischen. Sie können das Tuch leicht anfeuchten, um hartnäckigen Schmutz zu entfernen. Wenn die Gummi- oder Silikonteile des Geräts Flecken aufweisen, verwenden Sie ein leicht angefeuchtetes, fusselfreies Tuch zur Reinigung. -
Seite 6: Bedienelemente
BEDIENELEMENTE LINE OUT LINE IN VOLUME + MULTI 1- 4 VOLUME- OPTION AUFNAHME LÖSCHEN HOME MENU PLUS/AUF PLAY POWER ZURÜCK MINUS/AB STOP MARK... -
Seite 7: Grundlegende Bedienung
GRUNDLEGENDE BEDIENUNG Einschalten Schalten Sie das Gerät ein, indem Sie den Power Schalter für 2 Sekunden nach unten drücken. Wenn das Gerät eingeschaltet ist, können Sie es abschalten, indem Sie den Power Schalter erneut nach unten drücken. Siehe "Power Schalter" für weitere Informationen. - Seite 8 Überspielen (Overdub) 1. Öffnen Sie eine WAV Datei im Abspielfenster. 2. (Optional) Spulen Sie zu einem beliebigen Punkt in der Datei vor, um ab dort zu überspielen. 3. Drücken Sie das OVERDUB Symbol in der Schalterleiste, um das Überspielfenster zu öffnen. 4.
-
Seite 9: Benutzeroberfläche
Druck auf die Löschtaste gelöscht werden. Die ausgewählte Datei kann im Dateimenü durch Druck auf die Löschtaste oder das Papierkorbsymbol gelöscht werden. Wenn Sie im Dateimenü die Löschtaste oder das Papierkorbsymbol drücken, wird die aktive Datei gelöscht. Alle diese Aktionen führen zur Anzeige einer Aufforderung zum Bestätigen oder Abbrechen der Löschung. - Seite 10 Schalterleiste Der untere Teil des Fensters zeigt Symbole für kontextabhängige Aktionen oder Werte für den schnellen Zugriff auf Parameter. Wenn Sie die Taste unter einem Symbol drücken, wird die entsprechende Aktion ausgeführt (z.B. Datei löschen oder Wechsel zu einem anderen Menü). Wird ein Wert angezeigt, führt das Drücken der Taste darunter dazu, dass der Fokus auf eine Parametermeldung gesetzt wird, in der der Nutzer den Parameterwert ändern kann.
- Seite 11 Nummer endet (z.B. erzeugt die Aufnahme einer WAV mit “#0002” eine Datei "XV_0002.wav"). Diese Nummer wird ab der höchstnummerierten Datei weitergezählt, die sich aktuell im XVIVE Ordner befindet. Wenn beispielsweise XV_0100.wav im Ordner gefunden wird, wird die nächste Datei XV_0101.wav genannt, unabhängig davon ob Dateien 1-99 vorhanden sind.
- Seite 12 Die Schalterleiste in diesem Menü beinhaltet Folgendes: Profil: Schaltet zum Fenster für die Profilauswahl. 2. "Gate" Effekt 3. Limiter Effekt (Begrenzer) 4. Low-Cut Effekt (Hochpassfilter) 5. Siehe "Aufnahmeprofile" und "Aufnahmeeffekte" für detailliertere Beschreibungen. OPT wird gehalten: 1. Pre-Record (Voraufnahme) 2. Auto-Level (autom. Pegeleinstellung) 3.
- Seite 13 Markierungen Wenn Sie MARK drücken, während eine Datei geöffnet ist, wird an der aktuellen Position eine Markierung eingefügt. Wenn an dieser Position bereits eine Markierung vorhanden ist, wird durch Drücken der Taste stattdessen eine Meldung mit der Markierungsnummer angezeigt und bei erneutem Druck wird die aktuelle Markierung gelöscht.
- Seite 14 Die Schalterleiste beinhaltet in diesem Menü Folgendes: Dateien: Schaltet zum Dateifenster. Overdub (zweite Ebene aufnehmen): Schaltet zum Überspielfenster. Dieses wird nur angezeigt, wenn eine WAV Datei ausgewählt wurde. 3. FF/RW: Intervall für schnelles Vor- / Rückspulen. Wird die ZURÜCK oder VOR Taste gehalten, springt die Abspielposition alle 0,5 Sekunden um diesen Betrag vor/zurück.
- Seite 15 Aufnahmeeinstellungen (REC. MENU) Einstellungsmenü > Rec. Menu Das Einstellungsmenü enthält folgende Einstellungen / Untermenüs. Profile (Untermenü) Siehe Aufnahmeprofile. Effects (Untermenü) Siehe Aufnahmeeffekte. Format (WAVF32, WAV24, AAC-HBR, AAC-MBR, AAC-LBR, HE-AAC) Siehe Aufnahmeformate. Sample Rate - Abtastrate (24 kHz, 44.1 kHz, 48 kHz, 96 kHz) Hohe Abtastraten liefern eine bessere Audioqualität, benötigen aber auch erheblich mehr Speicherplatz.
- Seite 16 Aufnahmeprofile Einstellungsmenü > Rec. Menu > Profile Auf dieses Menü kann über die Taste in der unteren linken Ecke Aufnahmefensters oder über Aufnahme- Einstellungsmenü zugegriffen werden. Verwenden Sie in diesem Untermenü ZURÜCK/VOR, um nach links und rechts durch die Profilbeschreibungen blättern drücken Bestätigungstaste, um das gewählte Profil zu verwenden.
- Seite 17 Aufnahmeformate WAV können ohne Zeitbegrenzung aufnehmen. Somit sind Aufnahmen über 12 Stunden Länge möglich. Um dies zu erreichen, wird die Aufnahme in mehrere Dateien aufgeteilt, mit einer maximalen Dateigröße von je 4 Gigabyte. 1. WAVF32 32 Bit Float WAV Verlustloses Aufnahmeformat in maximaler Qualität. Bei der Verwendung von Fließkommaaufnahmen (Float), sind Nachbearbeitungswerkzeuge in der Lage Audiomaterial auszuwerten, das in anderen Formaten "abgeschnitten"...
- Seite 18 Auswahl der entsprechenden Taste in der Schalterleiste im Abspielfenster zugegriffen werden. In diesem Menü werden alle Dateien im "/XVIVE" Ordner auf der SD Karte angezeigt. Wenn eine Datei ausgewählt wurde, wird sie mit PLAY oder VOR zum Abspielen geöffnet. Die zuletzt geöffnete...
- Seite 19 Dateien ist durch ein Sternchen (*) neben dem Dateinamen gekennzeichnet. Drücken oder Halten von PLUS/MINUS bewegt die Auswahl. Bei SD Karten mit vielen Dateien in der Liste geht das Blättern viel schneller, wenn man PLUS oder MINUS für mehr als 5 Sekunden gedrückt hält.
- Seite 20 SD Karte prüfen Einstellungsmenü > System > Check Card Auf dieses Menü kann über die Systemeinstellungen zugegriffen werden. Um eine Karte zu prüfen, stecken Sie diese ein und warten Sie, bis die Karte geöffnet wurde. Bevor eine Prüfung erfolgen kann, muss in der Statusleiste folgendes Symbol angezeigt werden: Durch eine Überprüfung der Karte können Sie Fehler im Dateisystem feststellen.
- Seite 21 ABOUT - Info Einstellungsmenü > About Hier wird die Firmware-Version und eine Option für das Rücksetzen auf Werkseinstellungen angezeigt. Wird Rücksetzen ausgewählt, erhält der Nutzer eine weitere Aufforderung zur Bestätigung. Bei Bestätigung wird das Gerät auf Werkseinstellungen zurückgesetzt. Rücksetzen auf Werkseinstellungen (FACTORY RESET) Bei einem Rücksetzen auf Werkseinstellungen werden alle Einstellungen auf die Originalwerte zurückgesetzt und das Gerät abgeschaltet.
- Seite 22 LED Farben Die Helligkeit der LED um die Aufnahmetaste kann über die Systemeinstellungen angepasst werden. Verschiedene Farben zeigen verschiedene Zustände an: Orange: Das Gerät nimmt gerade auf. Rotes Aufblinken: Warnung vor Übersteuerung (clipping). Das Audiosignal am Eingang oder der Aufnahme übersteuert. ...
- Seite 23 In manchen Fällen kann der MBR beschädigt oder gelöscht sein (beispielsweise, wenn die Karte von einem anderen Mobilgerät formatiert wurde) und das XV1-R versucht nicht, die Karte neu zu partitionieren. Zur Reparatur des MBR formatieren Sie bitte mit Hilfe des von der SD Card Association bereitgestellten Tools die Karte neu.
- Seite 24 Der Testmodus ist für Verwendung beim Hersteller vorgesehen, um die Grundfunktionen jedes Geräts zu überprüfen. Auf diesen Modus kann durch Halten der STOP und MARK Tasten während des Gerätestarts zugegriffen werden. Siehe Dokument "XV1-R Factory Programming and Test" für weitere Informationen.
-
Seite 25: Technische Daten
TECHNISCHE DATEN Unterstützte SD Karten Akkulaufzeit MicroSD bis 32 GB Alkali: ca. 12 Stunden SDHC bis 32 GB (Aufnahmezeit mit Batterien SDXC bis 128 GB hängt von den Nutzungsbedingungen ab.) Eingänge Mikrophone: Abspielen 130 dB SPL max ...
