Demontage von der Hutschiene
► Drücken Sie mit einem Schraubendreher die Hutschienen-
verriegelung des Gehäuses nach unten (1).
► Ziehen Sie das FEZ0005 von der Unterseite der Hutschiene
weg und heben Sie es ab (2).
Anschließen der Leitungen
Anschlussleitungen
Schraubklemmen:
zulässiger Querschnitt (Durchmesser)
max. Anzahl Drähte pro Klemmenkontakt
Schließen Sie weitere Adern mit Hilfsklemmen an.
Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser
in einem Klemmenkontakt.
Netzwerkanschluss:
Leitungen anschließen
► Isolieren Sie die Leitungen ab.
► Schließen Sie die Leitungen gemäß Beschriftung (Typenschild) an.
► Befestigen Sie die Leitungen mit einem kleinen Schlitz-Schraubendreher.
► Verbinden Sie das FEZ0005-0400 über die RJ45-Schnittstelle mit Ihrem Netzwerk. Nutzen Sie dazu
ein Patchkabel.
Inbetriebnahme
► Verbinden Sie alle Kabel und Leitungen gemäß den Anweisungen in der Bedienungsanleitung.
► Achten Sie auf Kurzschlüsse und Verpolungen.
► Schließen Sie das RJ45 Netzwerkkabel an den entsprechenden Port des Gerätes an.
► Verbinden Sie das Netzwerkkabel mit dem Gebäudenetzwerk.
► Stellen Sie sicher, dass das Gebäude-Netzwerk den EN ISO/IEC 27000 Normen entspricht.
► Überprüfen Sie, ob ein DHCP-Server im Netzwerk vorhanden ist.
► Notieren Sie sich die DHCP-Adresse des Geräts anhand der auf dem Seriennummernschild vermerk-
ten MAC-Adresse.
5
0,08 ... 0,82 mm
2 x 0,8 mm, 3 x 0,6 mm
Patchkabel RJ45

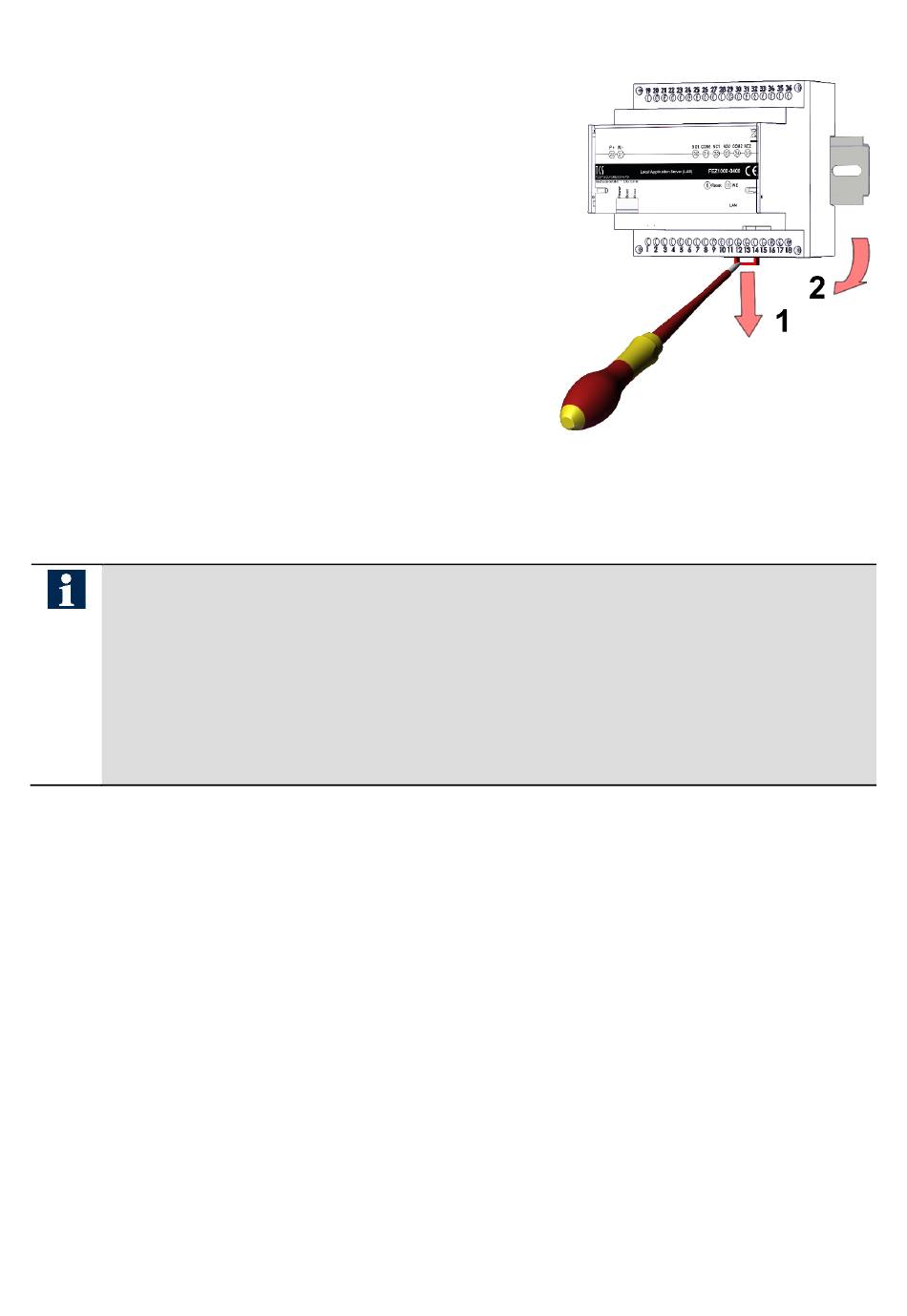

Abb. 3: Demontage von der Hutschiene
2
(Ø 0,32 ... 1,0 mm)
CAT.5e FTP 8-polig oder höher
