5.0 Installation
1

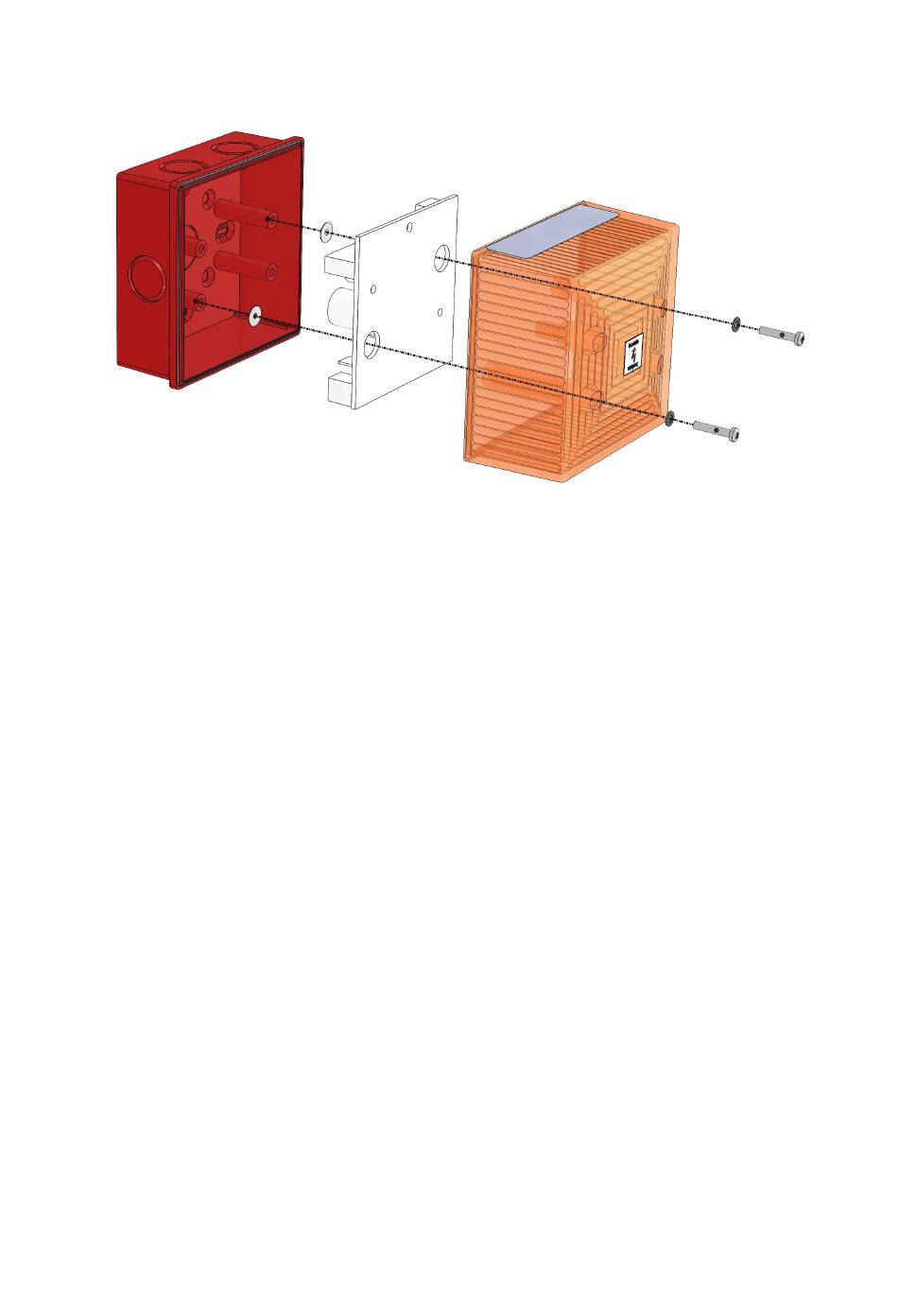

Abbildung 1
Hauptbestandteile
1. Gehäuse Unterteil
2. Leiterplatte Signalgerät
3. Linse
Allgemeine Voraussetzung
Die Signalgeber müssen in Übereinstimmung mit der neuesten EN60079-0 oder
einer gleichwertigen IEC-Spezifikation installiert werden. Außerdem muss ein
geeigneter galvanischer Isolator oder eine Zenerbarriere verwendet werden (eine
pro Signalgeber), wobei die örtlichen Installationsanforderungen zu berücksich-
tigen sind. Die Installation darf nur von entsprechend kompetentem und quali-
fiziertem Personal durchgeführt werden.
• Der Standort der Signalgeber sollte so gewählt werden, dass der Bereich, in
dem die Signalgeber sichtbar sein müssen, angemessen berücksichtigt wird.
• Diese Geräte sind für die Wand- oder Deckenmontage geeignet.
• Die Umgebungsbedingungen bei der Installation sollten trocken sein. Feuch-
te oder nasse Bedingungen sollten vermieden werden.
• Das Produkt sollte nicht an Orten montiert werden, an denen es übermäßi-
gen Vibrationen ausgesetzt ist.
Montage
Stellen Sie sicher, dass die Stromversorgung vor der Installation oder
Wartung ausgeschaltet ist, um einen elektrischen Schlag zu vermeiden. Das
Gehäuse-Unterteil sollte mit der mitgelieferten Dichtung an einer Wand, einem
Schaltschrank oder einer Anschlussdose aus einem geeigneten Material befestigt
werden. Das Gehäuse-Unterteil kann mit einem der Montagelöcher im Sockel
montiert werden. Maximaler Kabelanschluss 2,5 mm². Um sicherzustellen,
dass die Schutzart IP65 beibehalten wird, muss eine entsprechend ausgelegte
Kabelverschraubung angebracht werden (nicht im Lieferumfang enthalten). Eine
Maßzeichnung finden Sie auf Seite 5.
4
2
