Dieses Dokument soll als Hilfe für die Montage unten angegebener Anbauteile und
Umbauten dienen. Für die korrekte und sichere Durchführung der Arbeiten ist jeder
selbst verantwortlich. Wir übernehmen keinerlei Haftung, Gewähr oder Garantie für
evtl. entstehende Schäden oder für die Richtigkeit der hier angegebenen
Informationen. Wir empfehlen, sämtliche Umbauten immer in einer Fachwerkstatt
von Profis durchführen zu lassen!

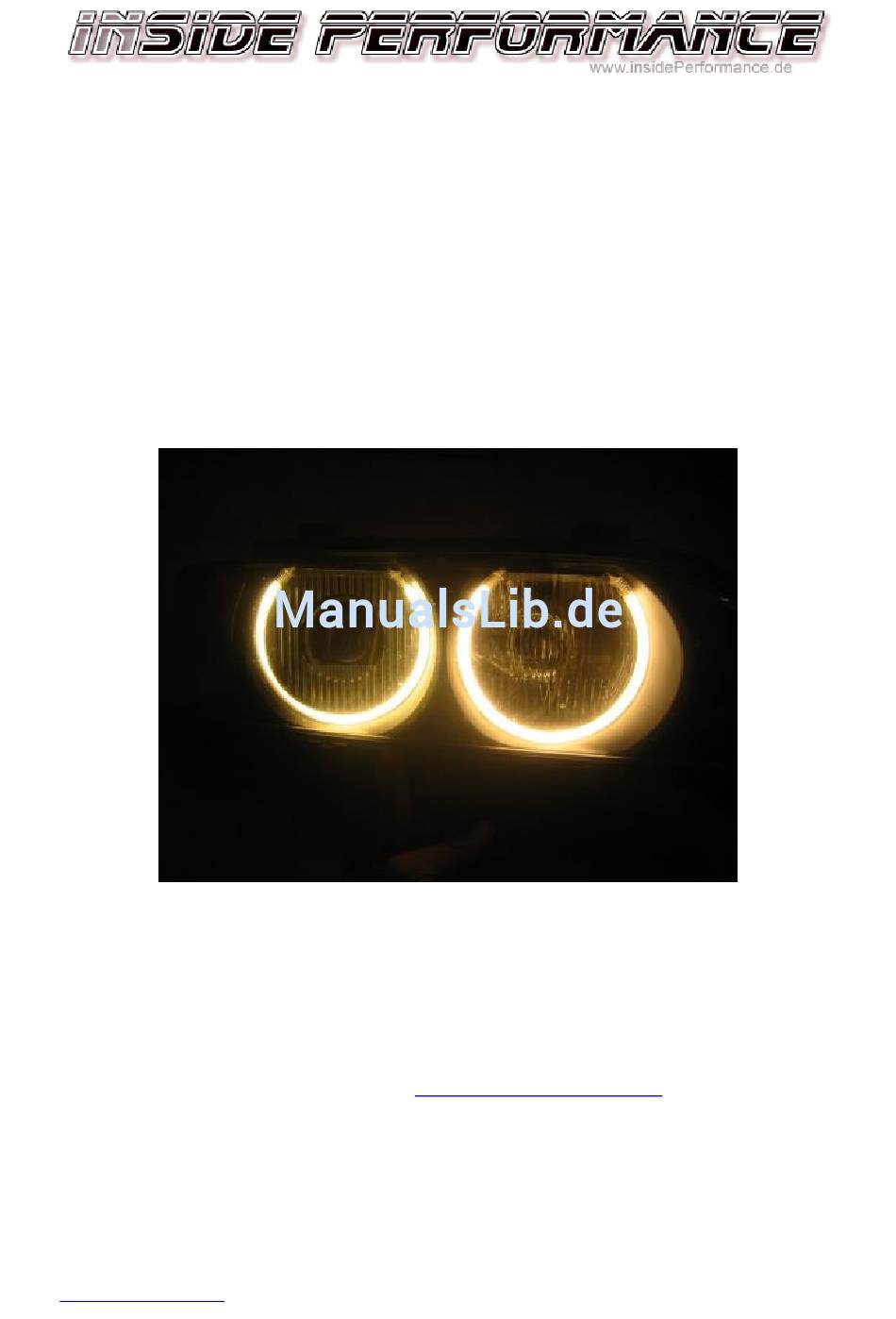

E30 / E34 Standlichtringe / Angel Eyes
von insidePerformance
im Bereich der StVo nicht zugelassen / keine TÜV Freigabe
erhältlich in verschiedenen Farben – z.B. Gelb oder Weiß
hier im Beispiel Gelb - auch erhältlich in Weiß und anderen Farben
Der Einbau ist hier beschrieben am Beispiel E30 mit schwarzen Hella Scheinwerfern.
Bei anderen Modellen und je nach Baujahr kann es zu Abweichungen von der hier
beschriebenen Anleitung kommen. Anleitung nur geltend für das InsidePerformance
Standlichtringe-Kit!
Achtung! Für die verschiedenen BMW Modelle gibt es unterschiedliche Kits! Das
entsprechende IP3000 Kit im Shop auf
www.insidePerformance.de
bestellen!
Fahrzeugspezifische Kits sind erhältlich für E30, E36, E46, E39, E38, Z3 und X5 und
mehr
www.insidePerformance.de
©
Seite 1/11
letzte Änderung: 21.07.2008
Einbauanleitung E39 vor-Facelift Standlichtringe / Angle Eyes
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für inside performance E30
- Seite 1 Standlichtringe-Kit! Achtung! Für die verschiedenen BMW Modelle gibt es unterschiedliche Kits! Das entsprechende IP3000 Kit im Shop auf www.insidePerformance.de bestellen! Fahrzeugspezifische Kits sind erhältlich für E30, E36, E46, E39, E38, Z3 und X5 und mehr www.insidePerformance.de © Seite 1/11 letzte Änderung: 21.07.2008...
-
Seite 2: Wichtige Hinweise
Benötigte Werkzeuge / Produkte • Das Standlichtringe Set „IP 3000“ für E30/E34 von www.insidePerformance.de • Werkzeug • Heißluftföhn / Feuerzeug • Dichtmasse / Montagekleber • Optional Lötkolben oder Lüsterklemme • Drehmel / Fräse / Bohrer • Ofen Wichtige Hinweise Je Inverter wird 1 Standlichtringe angeschlossen. Ein Inverter darf nie ohne Standlichtring betrieben werden. -
Seite 3: Ausbau Der Scheinwerfer
Ausbau der Scheinwerfer Der Ausbau der E30 / E34 Scheinwerfer ist hier nicht weiter im Detail beschrieben. Der Ausbau ist unkompliziert. Montage der Standlichtringe / AngelEyes Nun zum spannenden Teil – zur Montage der Standlichtringe. Zuerst die Ringe von den Gläsern nehmen – diese sind nur gesteckt / geklipst: www.insidePerformance.de... - Seite 4 Jetzt der Einfachheit halber das Gehäuse zerlegen, sodaß man mehr Platz zum Arbeiten hat. Die hinteren Schrauben Lösen: Und den Hauptsockel entfernen: Nun noch die langen Justageschrauben entfernen – Achtung: diese sind oft sehr Schwergängig und gehen daher ab und zu kaputt – oft genügt ein verdrehen der Justageschrauben, um den Kranz entfernen zu können: www.insidePerformance.de ©...
- Seite 5 www.insidePerformance.de © Seite 5/11 letzte Änderung: 21.07.2008 Einbauanleitung E39 vor-Facelift Standlichtringe / Angle Eyes...
- Seite 6 Zeiten siehe die Separate Anleitung zum öffnen verklebter Scheinwerfer: http://www.insideperformance.de/images/produkte/angeleyes/einbauanleitung- insideperformance_öffnen_verklebter_scheinwerfer.pdf Beim E30 / E34 wird dies noch durch den Metallrand erschwert – evtl den Metallrand komplett vorsichtig mit einer kleinen Zange komplett aufbiegen. Ggf. den scheinwerfer danach auch nochmals erhitzen. Achtung: keine zu hohe hitze –...
- Seite 7 Sehr vorsichtig mit dem Glas! Gegenüber anderer BMW Modelle handelt es sich hier um Echtglas welches sehr leicht zerplatzt! Bei schwarzen Scheinwerfern muss dann an jeder Ecke des „Fadenkreuzes“ ein kleines Stück weg geschnitten werden. Handelt es sich um Standlichtringe mit dem oben quer verlaufenden Steg so muss dieser vorsichtig von den Standlichtringen abgetrennt werden.
- Seite 8 müssen locker und frei sitzen. Bricht die kleine Röhre im inneren (nicht sichtbarer Bruch) so ist der Ring kaputt und wird nicht mehr leuchten: Zur Kabeldurchführung empfiehlt es sich den Blechrand an einer Stelle leicht einzuschneiden sodaß die Kabel ungequetscht und locker herausgeführt werden können: Im anderen Scheinwerfer kann evtl.
-
Seite 9: Anschluss Der Angel Eyes
Anschluss der Angel Eyes Für den Anschluss der Angel Eyes sowie die Verbindung mit dem fahrzeugspezifischen Stecker und die Montage der Inverter gibt es eine separate Einbauanleitung – bitte diese unbedingt beachten und befolgen! Wie alle Anleitungen ist auch diese Anleitung online zum Download verfügbar unter www.insidePerformance.de >... -
Seite 10: Zusammenbau / Einbau
Zusammenbau / Einbau Der Einbau und Zusammenbau erfolgt analog umgekehrt dem Ausbau. Nach dem Einbau der Scheinwerfer ist es empfehlenswert, die Lichteinstellung (Leuchtweite) zu überprüfen. Dies ist relativ einfach und kann selbständig durchgeführt werden. Das Scheinwerferlicht muss einen Abfallenden Winkel von 1% haben. -
Seite 11: Viel Spaß Und Erfolg, Euer Insideperformance Team
Viel Spaß und Erfolg, euer insidePerformance Team www.insidePerformance.de © Seite 11/11 letzte Änderung: 21.07.2008 Einbauanleitung E39 vor-Facelift Standlichtringe / Angle Eyes...
