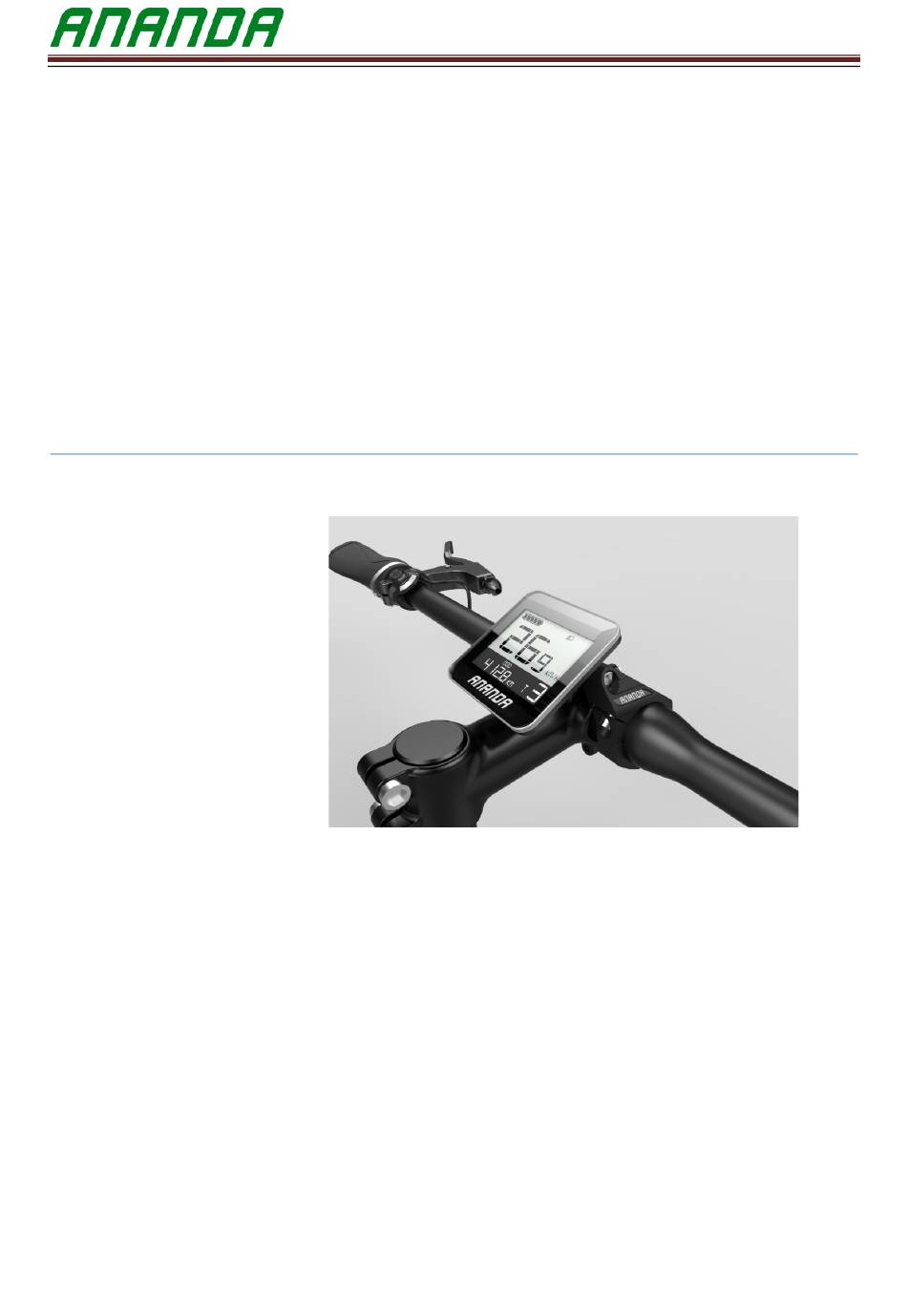

- Seite 31 New Ananda Drive Technique (Shanghai) Co., Ltd. Handbuch des Displays Name ： Handbuch des Displays Modell ： D10 Version ： A1 Datum ： 31. Juli 2018 Nr. Datei:...
-
Seite 32: Einleitung
AR-QP09-05 Handbuch Nr. Serie PTS0007 Einleitung Im vorliegenden Handbuch wird die Funktionsweise des Displays Ananda erklärt, eines für den europäischen Markt bestimmten Produkts. Eventuelle andere Märkte werden von den nationalen gesetzlichen Bestimmungen oder internationale Bestimmungen von IP ( ) geregelt. - Seite 33 Inhaltsverzeichnis Aussehen und Abmessungen ........................1 Funktionen des Displays ..........................2 Anzeigebereiche ............................3 Installation ..............................3 5. Funktionsweise ..............................4 5.1. Einschaltung/Ausschaltung .......................... 4 5.2. Geschwindigkeit & Entfernung [Gesamtentfernung (ODO) / Entfernung Strecke (TRIP) / Zeit strecke (TIME)] ................................4 5.3.
-
Seite 34: Aussehen Und Abmessungen
Nr. Datei Handbuch D10 Nr. Serie 1. Aussehen und Abmessungen Das Display besteht aus eine Basis aus Metall und einer Abdeckung aus Glas und die Betriebstemperatur reicht von -20 °C bis + 60 ℃. Abmessungen (mm) Anmerkung: Die Tasten sind über ein Kabel mit der Basis des Displays verbunden. Zur Vereinfachung des Anschlusses der Taste werden die folgenden Symbole verwendet: “ON/OFF”... -
Seite 35: Funktionen Des Displays
2. Funktionen des Displays Das Display zeigt die folgenden Funktionen an: • Ladung der Batterie • Geschwindigkeit (in Echtzeit) • Entfernung (Teilentfernung/Gesamtentfernung) • Fahrtzeit für einzelne Strecke • Pegel PAS (Sensor unterstütze Fahrt) • Licht an/aus • Schiebehilfe • Fehlercodes •... -
Seite 36: Anzeigebereiche
3. Anzeigebereiche Schnittstelle Display D10 4. Installation Das Display in der Mitte der Lenkstange befestigen und die Kabel korrekt anschließen. Die Kabel nicht anschließen, während das Display eingeschaltet ist. Achtung: bei der Befestigung der Halterung vorsichtig vorgehen, da es beschädigt werden kann, wenn... -
Seite 37: Funktionsweise
5. Funktionsweise 5.1. Einschaltung/Ausschaltung Für eine Sekunde “ ” drücken, um das Display einzuschalten. Zum Ausschalten “ ” für zwei Sekunden gedrückt halten. Das Display schaltet sich nach 10 Minuten Nichtbenutzung automatisch 5.2. Geschwindigkeit & Entfernung [Gesamtentfernung (ODO) / Entfernung Strecke (TRIP) / Zeit strecke (TIME)] Nach dem Einschalten des Displays erscheinen die Geschwindigkeit in Echtzeit und die Gesamtentfernung (ODO). -
Seite 38: Licht On / Off
5.3. Licht ON / OFF Die Taste “ ” für mehr als zwei Sekunden gedrückt halten, um das Rücklicht einzuschalten / auszuschalten. Einschalten/ausschalten des Rücklichts 5.4. Modalität unterstützte Fahrt Die Taste gedrückt halten und blockieren, um die Funktion Schiebehilfe mit einer Geschwindigkeit von 6 km/h zu aktivieren. -
Seite 39: Batterie
5.6. Batterie Wenn die Batterie geladen ist, leuchten die 5 Segmente auf; wenn die Batterieladung niedrig ist, blinkt das letzte Segment, um anzuzeigen das umgehend das Nachladen vorgenommen werden muss. Batterie geladen Batterie fast leer Batterie leer (blinkend 5.7. Einstellung Helligkeit Die Hintergrundbeleuchtung des Displays wird dank des integrierten Helligkeitssensors automatisch geregelt. - Seite 40 Fehlercode Beschreibung Lösung Anomalie Strom Die Stromversorgung des Drehstrommotors kontrollieren Das Kabel Phase kontrollieren; die Verbindung zwischen Motor und Controller Fehler Phase Motor kontrollieren Bei Controllern ohne Hall-Sensor: das Kabel Phase überprüfen Defekt Hall-Sensor Bei Controllern mit Hall-Sensor: das Kabel des Hall-Sensors überprüfen Kommunikationsfehler Die Verbindung zwischen dem Display und dem Controller kontrollieren...
