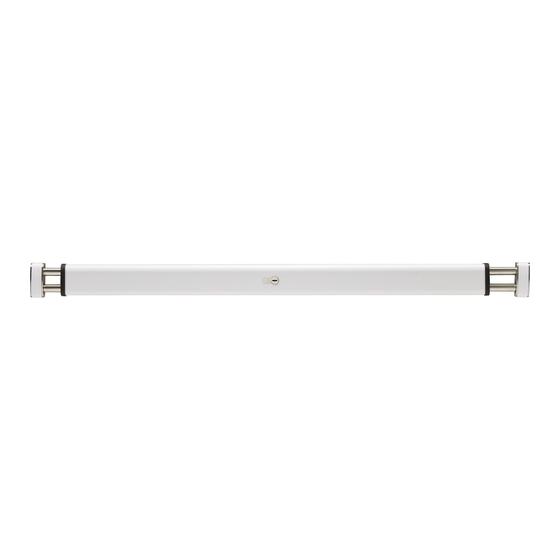

BR 4300
Montageanleitung

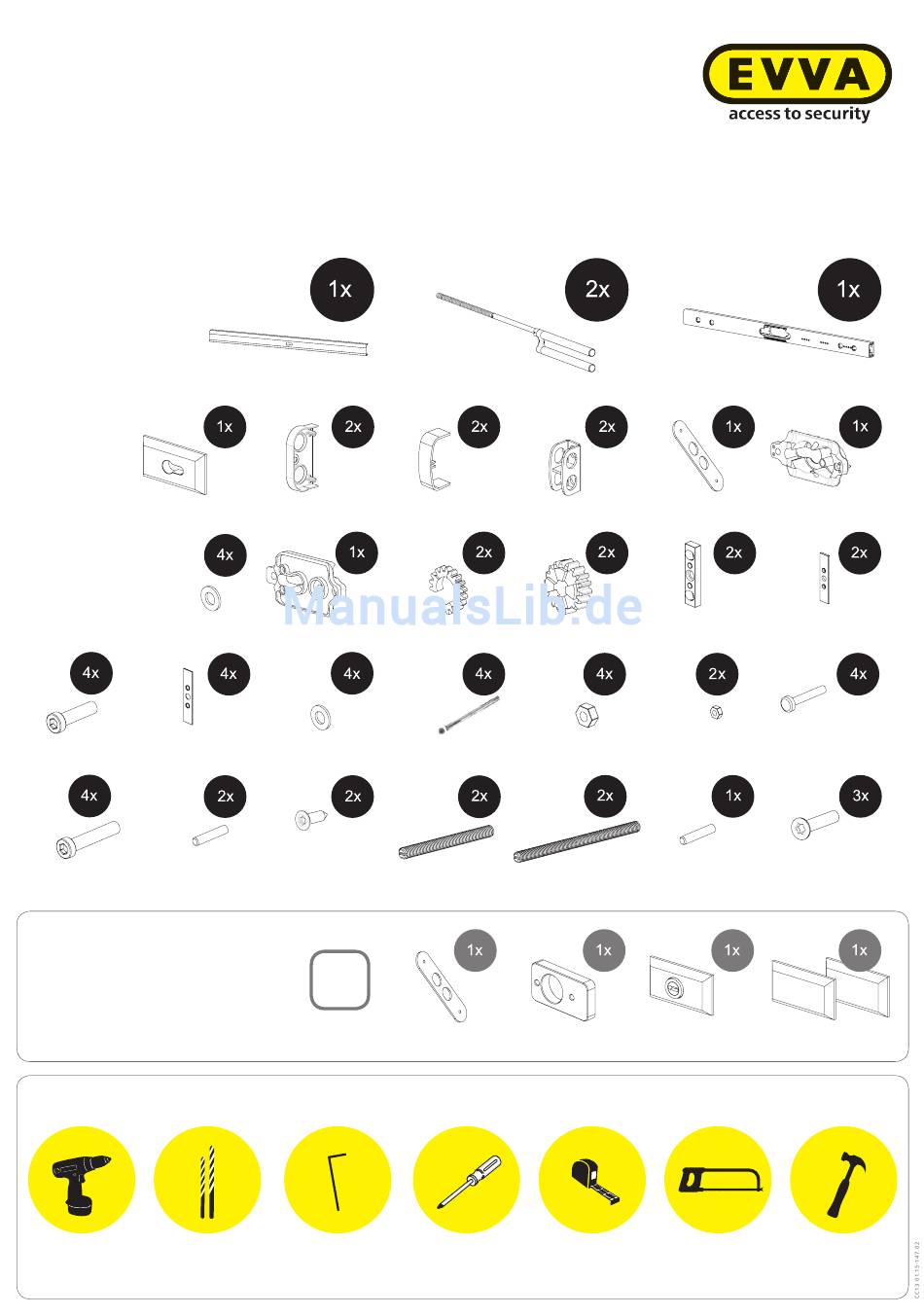

Packungsinhalt
Außenrosette Standard
Ø 6.4 x Ø 16 x 1.6
Schraube
Unterlagsplatte
M8 × 28 (Inbus 5 mm)
Schraube
M8 × 50 (Inbus 5 mm)
optionales Zubehör
Werkzeuge für die Montage
Bohrer
+ Metallbohrer Ø 6,5 mm
+ Metallbohrer Ø 14 mm
+ Kranzbohrer Ø 37 mm
Abdeckung Grundkörper
seitliche Abdeckkappen
Scheibe
Getriebeschale
Deckel
Beilagscheibe M8
2 mm
Schraube für seitliche
Anschlagstift
Abdeckung
M5 × 25
Ø 4,2 × 16 mm (Tx20)
(Inbus 2.5)
EI30
Brandschutz-Set
30 Min. (EN1634)
Inbusschlüssel 2 mm
Inbusschlüssel 2,5 mm
Inbusschlüssel 5 mm
Riegeleinheit
Abdeckung Schließstück
Schließstück
geteiltes Zahnrad
Maueranker-
schrauben 6 mm
Gewindestück M6 × 95
Gewindestück M6 × 65
Mauerschließblech
Bohrschablone
Schraubendreher Torx Tx20
Schraubendreher Torx Tx25
Sechskantkopf M6 (SW 10)
Sechskantkopf M8 (SW13)
Grundkörper
Mauerschließblech
Maueranker-
Zahnrad
platte 15 mm
Mutter M8
Mutter M6
(SW13)
(SW10)
Gewindestift M5 × 20
(Inbus 2,5 mm)
Rosette mit
Kernziehschutz (KZS)
Maßband
Eisensäge
Getriebeschale
Boden
Unterlagsplatte
5 mm
6
Befestigungsschrauben
Holz: Spax Ø 5 × 40 (T20)
Metall: Ø 4 ,8 × 45 (T25)
axiale Sicherung
Zylinder M4 × 20
(Tx20)
Befestigungs-Set für eine
nach außen öffnende Tür
Hammer
Werbung
Inhaltszusammenfassung für evva BR 4300
- Seite 1 BR 4300 Montageanleitung Packungsinhalt Abdeckung Grundkörper Riegeleinheit Grundkörper Getriebeschale Außenrosette Standard seitliche Abdeckkappen Abdeckung Schließstück Schließstück Mauerschließblech Boden Maueranker- Unterlagsplatte Scheibe Getriebeschale geteiltes Zahnrad Zahnrad platte 15 mm 5 mm Ø 6.4 x Ø 16 x 1.6 Deckel Befestigungsschrauben Schraube...
- Seite 2 Breite Türblatt (900) Türbreite Länge Balken Maß Zylinderkern Maß Bohrloch [mm] [mm] von Schlossseite [mm] von Schlossseite [mm] Bandseite Schlossseite 1000 Maß Zylindermitte (450) Türstärke TS Zylinderlänge Zylinderlänge [mm] Standard-Rosette Kernziehschutz-Rosette 35 - 39 31/56 mm 31/51 mm 40 - 44 31/61 mm 31/56 mm 45 - 49...
- Seite 3 Bohrungen am Türblatt • Entsprechende Unterlagsplatten für den Höhenausgleich einsetzen. • Mittels Bohrschablone (optional) Kernbohrung (Ø 37mm) und die beiden Bohrungen • Schließstück mit zwei M8-Schrauben fixieren. für die Außenrosette (Ø 6,5 mm) ausführen. • Das Schließstück kann in der Längsachse verschoben werden (Ausgleich •...
- Seite 4 Einsetzen des Zylinders in die Gebtriebeschale Anbringen der geteilten Zahnkränze am Zylinder • Angesteckten Schlüssel verdrehen bis die Schließnase mit dem Zylindergehäuse • Die Sperrnase muss in den fehlenden Zahn des Zahnrades passen. bündig ist. • Das Getriebe ist jetzt funktionsfähig. Es besteht allerdings noch keine Verbindung •...
