Inhaltszusammenfassung für Vari KV-100/Z

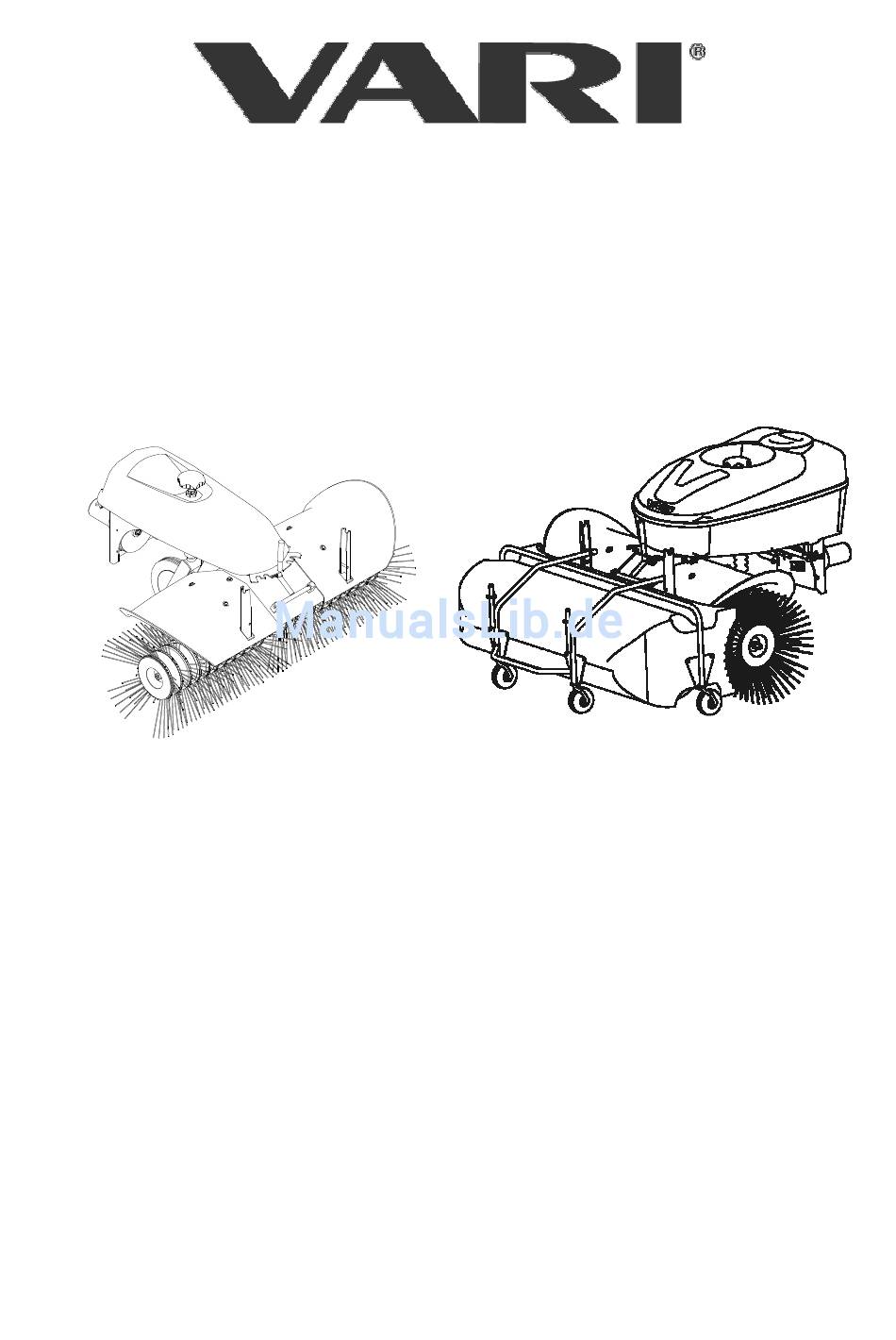

- Seite 1 Kehrmaschine KV-100/Z KV-100 Basisausführung mit Sprengeinrichtung und Schmutzfangkorb Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Einstellung des Bürsteneingriffs Bild 8 ............12 6.3.5 Schmutzentfernung (Arbeit mit der Maschine KV-100) ........12 6.3.6 Schmutzentfernung (Arbeit mit der Maschine KV-100/Z) ......13 Wartung, Behandlung und Lagerung ................13 Schmierung und Konservierung ................13 7.1.1 Ölwechsel und Ölnachfüllung ................13 7.1.2... -
Seite 3: Basisinformationen
KV-100/Z KV-100 2 Basisinformationen Fordern Sie das Auspacken der Maschine und die Unterweisung von Ihrem Händler. Ι Notieren Sie sich die nachstehenden Informationen über Ihre Maschine. Diese Informationen müssen Sie bei der Ersatzteilbestellung kennen. Wir empfehlen Ihnen, sich eine Kopie von der Tabelle mit den ausgefüllten Daten über den Kauf der Maschine für den Fall des Verlusts oder Diebstahls des Originals anzufertigen. -
Seite 4: Einleitung
KV-100/Z KV-100 Der Hersteller haftet nicht für Schäden, die durch unbefugte Verwendung und falsche Maschinenbedienung entstanden, sowie nicht für Schäden, die durch irgendwelche Änderungen an der Maschine ohne die Genehmigung des Herstellers verursacht wurden. Bei der Arbeit ist es wichtig, sich nach den Sicherheitsvorschriften zu richten, damit Sie nicht die eigene Person und die Personen im Umfeld gefährden. - Seite 5 KV-100/Z KV-100 andere Personen bei der Arbeit mit dieser Maschine bezüglich der Möglichkeit des Wegfliegens des geräumten Materials oder herausgeschleuderter fester Gegenstände in sicherer Entfernung bewegen! Kontrollieren Sie vor jedem Einsatz der Maschine, ob nicht irgendein Teil (besonders der Ι...
-
Seite 6: Einsatz, Technische Daten Und Technische Beschreibung
5 Einsatz, technische Daten und technische Beschreibung 5.1 Einsatz Die Kehrmaschine KV-100 (KV-100/Z) ist ausschließlich für das Räumen von Unreinheiten oder frisch gefallenem Schnee auf Straßen, Gehwegen und Wegen mit festem und glattem Belag bestimmt. Der Adapter wird vom Getriebekasten der Reihe... -
Seite 7: Technische Daten
Staubfangleisten aus Gummi befestigt ist. 5.4 Technische Beschreibung KV-100/Z Die Walzenbürste KV-100/Z besteht aus einem Rahmen aus Blechteilen, an denen von oben die Kunststoffverkleidung des primären Riementriebs befestigt ist, der das Schneckengussgetriebe antreibt. Das Führungsrad ist am Rahmen angebracht, es ist frei drehbar und höhenverstellbar. -
Seite 8: Montage Des Deflektors (Ablenkvorrichtung Der Abgase)
KV-100/Z KV-100 Kunststoffbehälter (KV-100) oder an der Kunststoffverkleidung (KV-100/Z) ergreifen, es droht Beschädigungsgefahr. Bereiten Sie die Antriebseinheit (Getriebekasten und Motoreinheit) gemäß der entsprechenden Betriebsanleitungen vor und schieben Sie sie in den Flansch im hinteren Teil der Bürste ein. Schieben Sie den Auffangkorb in die Nuten im vorderen Maschinenteil ein (nur KV-100). -
Seite 9: Arbeit Mit Der Maschine
KV-100/Z KV-100 6.3 Arbeit mit der Maschine 6.3.1 Tätigkeit des Sprengerkreises (nur KV-100) Lassen Sie die Pumpe niemals „auf dem Trockenen“ laufen. Stellen Sie die Pumpe bei Ι unzureichender Wassermenge immer ab. Schalten Sie die Pumpe beim Einschalten des Rückwärtsgangs bei den Getriebekästen Ι... -
Seite 10: Stellungen Der Bürste
KV-100/Z KV-100 Überzeugen Sie sich immer, ob die Pumpe richtig positioniert ist. Wenn der Mitnehmerstift nicht in die Nut auf der Welle eingeschnappt ist, starten Sie den Motor und geben kurz Gas, damit sich der Bürstenantrieb dreht und der Mitnehmerstift in den Eingriff einfällt. -
Seite 11: Schmutzfangkorb (Nur Kv-100)
KV-100/Z KV-100 Schmutzfangkorb (nur KV-100) Im Schmutzfangkorb, der sich vor der Kehrbürste befindet, wird das aufgekehrte Material gesammelt. Er wird Rohrrahmen Schmutzfangkorbs angeschweißten Bolzen in den Führungsschienen vor der Kehrbürste (Bild 4) befestigt. Das Bild 6 zeigt die richtige Platzierung Bolzen Führungsschienen in der... -
Seite 12: Einstellung Des Bürsteneingriffs Bild 8
KV-100/Z KV-100 Fahren Sie nicht mit der Maschine, wenn sich der Fangkorb in der Entleerungsposition Ι befindet. Fahren Sie mit dem Fangkorb in der Arbeitsposition nicht rückwärts. Ι 6.3.3 Einstellung des Bürsteneingriffs Bild 8 Die Höheneinstellung der Bürste erfolgt durch Drehen des Handrädchens mit der Schraube, die sich in der Vertiefung des Behälters (Verkleidung) befindet. -
Seite 13: Schmutzentfernung (Arbeit Mit Der Maschine Kv-100/Z)
Ι stärker verschlissen. Wechseln Sie sie bei größerem Verschleiß gegen neue aus. 6.3.5 Schmutzentfernung (Arbeit mit der Maschine KV-100/Z) Bemühen Sie sich beim Kehren mit der Maschine so zu fahren, dass Sie den gekehrten Schmutz immer in einer Richtung auf die Fläche verlagern, und zwar so lange, bis die Kehrbürste den gekehrten Schmutz nicht mehr bewältigt und ihn hinter sich wirft. -
Seite 14: Konservierung
Trennen Sie vom Ventil am Behälter den Schlauch ab (nur KV-100), lösen Sie die Sicherungsmutter (siehe Bild 8) und schrauben Sie die Schraube mit dem Handrad heraus. Schrauben Sie die Schraube M6 im vorderen Teil der Verkleidung heraus (nur KV-100/Z). -
Seite 15: Spannung Des Riemens
KV-100/Z KV-100 Schrauben Sie die Mutter M20 heraus und nehmen Sie den Behälter oder die Verkleidung sorgfältig ab. Die Rückmontage wird im Absatz unter dem Riemenwechsel beschrieben. 7.3.1 Spannung des Riemens Lösen Sie die 4 Schrauben (1) in der Nut und die Mutter (2) auf der Schraube der Riemenspannung (3). -
Seite 16: Entsorgung Der Verpackungen Und Der Maschine Nach Der Beendigung Der Lebensdauer
Sie alle Teile bei der nächsten Servicestelle oder bei Ihrem Händler Bei Unklarheiten bezüglich der Ersatzteile oder bei technischen Problemen werden Ihre Anfragen von den Mitarbeitern der technischen, Handels- oder Serviceabteilung der Firma VARI a.s. gern beantwortet. 8.1 Kontakt zum Hersteller VARI,a.s. -
Seite 17: Teileverzeichnis Kv-100/Z
KV-100/Z KV-100 9 Teileverzeichnis KV-100/Z... - Seite 18 KV-100/Z KV-100...
-
Seite 19: Hauptrahmen Der Maschine Kv-100/Z
KV-100/Z KV-100 Hauptrahmen der Maschine KV-100/Z Pos. Bezeichnung Zeichnung - Norm Bestellnr. Menge RADBOLZEN KOMPLETT 22 9 1616 005 150 078 FÜHRUNGSRADHALTER I 22 9 1621 009 150 072 FÜHRUNGSRADHALTER II 22 9 1621 010 150 073 RADAUFHÄNGUNG 22 9 1646 017... - Seite 20 KV-100/Z KV-100...
- Seite 21 KV-100/Z KV-100 Getriebe KV-100/Z Pos. Bezeichnung Zeichnung-Norm Bestellnr. Menge STÜTZE SCHWEISSTEIL 22 9 1536 037 150 064 22 9 1546 007 150 061 TRAGEGEHÄUSE SCHWEISST. SCHNECKENRAD KOMPL. 22 9 3226 012 123 006 22 9 8044 006 150 062 ARRETIER.HEBEL SCHWEISST.
- Seite 22 KV-100/Z KV-100 Kehrwalze KV-100/Z Pos. Bezeichnung Zeichnung - Norm Bestellnr. Menge ACHSBOLZEN KV-100 22 9 9316 061 150 058 SCHRAUBE M8x20 ČSN 02 1103.25 189 548 MUTTER M12x1.5 ČSN 02 1401.25 150 615 UNTERLEGSCHEIBE 14 ČSN 02 1727.15 170 517 UNTERLEGSCHEIBE 8 ČSN 02 1740.05...
- Seite 23 KV-100/Z KV-100 Verkleidung KV-100/Z Pos. Bezeichnung Zeichnung - Norm Bestellnr. Menge 22 1 8545 027 150 087 VERKLEIDUNG KV-100/Z KOMPL. MUTTER M6 ČSN 02 1492.25 168 516 SCHRAUBE M6x18 ČSN 02 1103.25 150 538 UNTERLEGSCHEIBE 6,6 ČSN 02 1729.05 195 530...
-
Seite 24: Teileverzeichnis Kv-100
KV-100/Z KV-100 10 Teileverzeichnis KV-100... - Seite 25 KV-100/Z KV-100...
-
Seite 26: Hauptrahmen Der Maschine Kv-100
KV-100/Z KV-100 Hauptrahmen der Maschine KV-100 Pos. Bezeichnung Zeichnung - Norm Bestellnr. Menge RADBOLZEN KOMPLETT 22 9 1616 005 150 078 FÜHRUNGSRADHALTER I 22 9 1621 009 150 072 FÜHRUNGSRADHALTER II 22 9 1621 010 150 073 RADAUFHÄNGUNG 22 9 1646 017... - Seite 27 KV-100/Z KV-100...
- Seite 28 KV-100/Z KV-100 Getriebe KV-100 Pos. Bezeichnung Zeichnung-Norm Bestellnr. Menge STÜTZE SCHWEISSTEIL 22 9 1536 037 150 064 22 9 1546 007 150 061 TRAGEGEHÄUSE SCHWEISST. SCHNECKENRAD KOMPL. 22 9 3226 012 123 006 ARRET.HEBEL SCHWEISST. 22 9 8044 006 150 062...
- Seite 29 KV-100/Z KV-100...
- Seite 30 KV-100/Z KV-100 Sprengeinrichtung KV-100 Pos. Bezeichnung Zeichnung - Norm Bestellnr. Menge PUMPE - MODIFIKATION 22 9 2380 002 150 079 BEHÄLTER KOMPLETT 22 9 8545 025 150 608 HALTERBOLZEN 32 0 1510 010 150 055 DICHTUNG KURZ 32 0 1520 044 150 054 DÜSENHALTER...
- Seite 31 KV-100/Z KV-100 Kehrwalze KV-100 Pos. Bezeichnung Zeichnung - Norm Bestellnr. Menge ACHSBOLZEN KV-100 22 9 9316 061 150 058 SCHRAUBE M8x20 ČSN 02 1103.25 189 548 MUTTER M12x1.5 ČSN 02 1401.25 150 615 UNTERLEGSCHEIBE 14 ČSN 02 1727.15 170 517 UNTERLEGSCHEIBE 8 ČSN 02 1740.05...
- Seite 32 KV-100/Z KV-100 Schmutzfangeinrichtung KV-100 Pos. Bezeichnung Zeichnung - Norm Bestellnr. Menge FANGKORBRAHMEN 22 9 1437 001 150 080 22 9 1646 020 150 084 RADAUFHÄNGUNG SCHWEISST. FANGKORBBAUGRUPPE 22 9 6896 008 150 631 LEISTE UNTEN 32 0 8630 022 150 082...
-
Seite 33: Garantieschein
GARANTIEBEDINGUNGEN Gegenstand der Garantie: Die Garantie bezieht sich auf das Basisprodukt, inklusive auf das von der Firma VARI a.s. gelieferte Zubehör. Garantiezeit: Die Garantiezeit für das Produkt und das dazu gelieferte Zubehör beträgt 24 Monate ab dem Datum des Verkaufs an den Käufer, wenn im Garantieschein nichts anderes angeführt wird. - Seite 34 KV-100/Z KV-100 1.Garantiedurchsicht 1.Garantiedurchsicht Durchgeführt am…………………………………Durchgeführt von………………………………… Maschinentyp…………………………… Herstellungsnr.……………………… Stempel und Unterschrift der Servicestelle 2.Garantiedurchsicht 2.Garantiedurchsicht Durchgeführt am…………………………………Durchgeführt von………………………………… Maschinentyp…………………………… Herstellungsnr.……………………… Stempel und Unterschrift der Servicestelle 1.Reparatur in der Garantiezeit 1.Reparatur in Garantiezeit Datum des Reklamationsanspruchs………………………………………………………………………… Datum der Reparaturbeendigung……………………………………………………………………… Maschinentyp……………………………...
