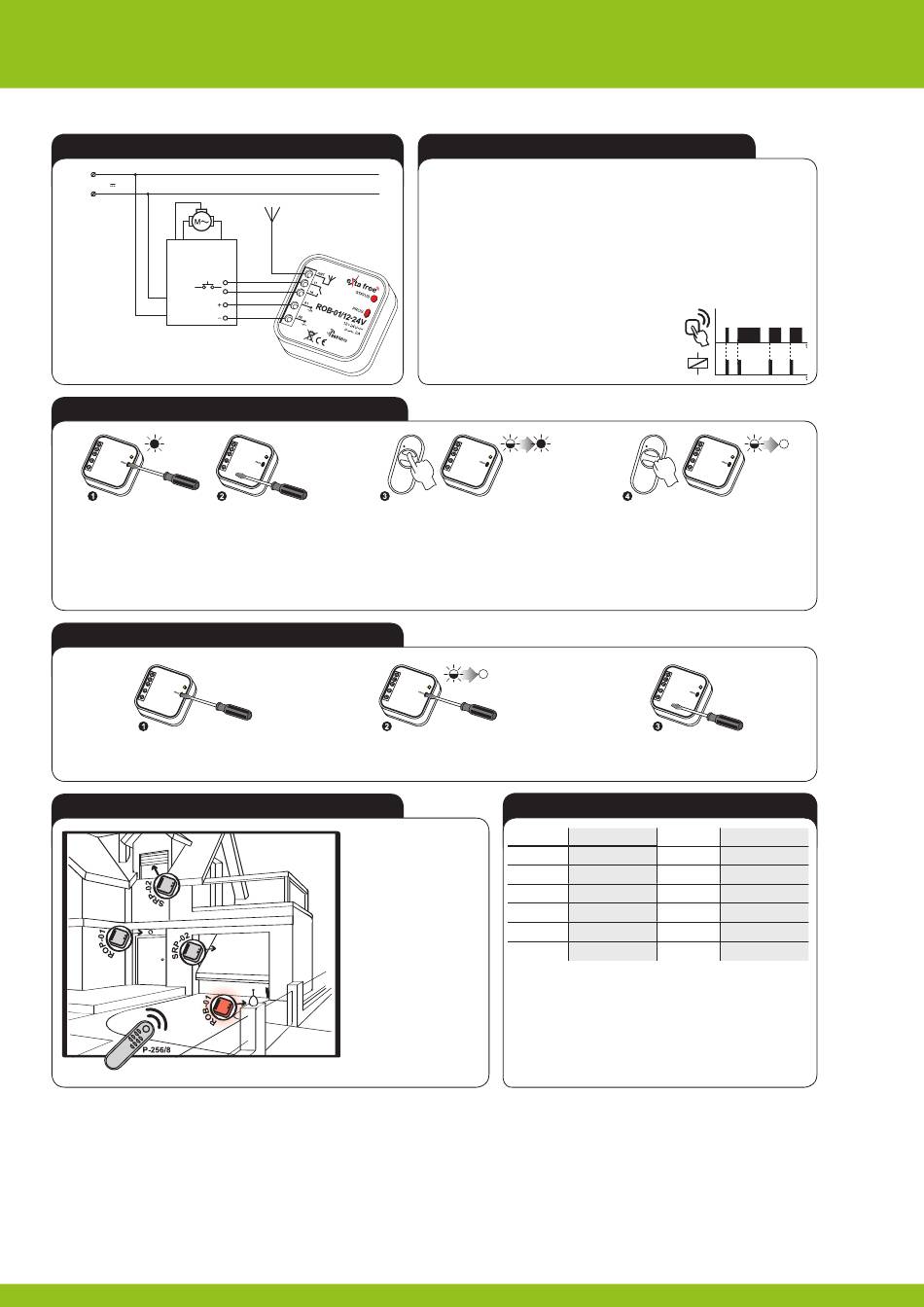

Funk-Impuls-Controller
ROB-01/12-24V
ANSCHLUSS
~/+
~/
12 ÷ 24 V
~/–
BESTEHEN-
DER
TOR-
CONTROLLER
PROGRAMMIERUNG DER FERNSTEUERUNG
Drücken Sie die PROG-Taste am ROB-01 für eine längere Zeit,
bis sich die rote LED einschaltet (konstantes Signal). Lassen
Sie dann die PROG-Taste los.
Eine beispielhafte Programmierung mit der Fernsteuerung P-257/2. Mit den anderen Funk-Empfänger des EXTA FREE-Systems wird analog verfahren.
VORSICHT: Abhängig davon, wie die Sender mit dem Gerät verbunden sind, kann jeder Sender mit dem ROB-01 in einem anderen Modus verwendet
werden. Während eines Programmierzyklus' kann ein Sender hinzugefügt werden. Ein voller Speicher wird durch eine pulsierende rote LED angezeigt.
LÖSCHEN DER FERNSTEUERUNG
Drücken Sie die PROG-Taste
am ROB-01 für eine längere Zeit.
ANWENDUNG
C+R Automations- GmbH
Nürnberger Straße 45
90513 Zirndorf
MONTAGE, FUNKTION
1. Trennen Sie die Spannungsversorgung über die Phasensicherung, den Schutzschalter
oder den Trennschalter, so wie mit entsprechenden Schaltkreis verbunden.
2. Stellen Sie mittels spezieller Messausrüstung sicher, dass an den Anschlusskabeln
keine Spannung mehr anliegt.
3. Verbinden Sie die Kabel gemäß Anschlussdiagramm mit den Anschlüssen des Geräts
ROB-01/12-24V.
4. Schalten Sie die Netzversorgung wieder ein.
Der ROB-01/12-24V sollte am Anschlusspunkt eines manuellen Torantriebs montiert
werden. Der Empfänger arbeitet im Impulsmodus – nach dem Empfang eines Signals von
einem programmierten Sender schließt der die Relaisausgangsanschlüsse (11-14) für
ca. 0,5 Sekunden kurz.
Um die Reichweite des Geräts zu verbessern, kann am ANT-
Anschluss eine zusätzliche Außenantenne angeschlossen
werden.
Querschnitt von 2,5 mm
werden.
Drücken Sie die Taste des Senders für eine längere
Zeit. Rote LED wird eingeschaltet (erstes Signal
pulsierend, danach konstantes Signal).
Nach 5 Sekunden wird die rote LED eingeschaltet
(pulsierendes Signal) und dann ausgeschaltet.
Der ROB-01/12-24V
kann mit jedem Sender
des EXTA FREE-
Systems gesteuert
werden. Bei dieser
Anwendung wurde die
Fernbedienung P-256/8
verwendet, mit der die
externe Beleuchtung
(ROP-01), Rollläden und
ein Garagentor
(SRP-02) gesteuert
werden können.
Tel. +49 (0)911 656587-0
Fax +49 (0)911 656587-99
Ein
Anschlusskabel
mit
einem
maximalen
kann als Antenne verwendet
2
Lassen Sie die zweite Taste des Senders los.
Rote LED wird eingeschaltet (pulsierendes Signal)
und dann ausgeschaltet - DER SENDER IST
Lassen Sie die Taste des ROB-01
los - SPEICHER IST GELÖSCHT.
GEMEINSAME VERWENDUNG UND REICHWEITE
Sender
ROB-01/12-24V
RNK-02
200
m
200
RNK-04
m
P-256/8
250
m
P-257/4 (2)
200
m
250
RNM-10
m
180
RNP-01
m
VORSICHT! Die angegebene Reichweite bezieht sich aufs Freie und
einen idealen Zustand ohne natürliche oder künstliche Hindernisse.
Wenn zwischen Sender und Empfänger Hindernisse vorhanden
sind, kann die Reichweite wie folgt abnehmen: Holz und
Gipskarton - von 5 bis 20 %, Ziegelsteine - von 10 bis 40 %, Stahlbe-
ton - von 40 bis 80 %, Metall - von 90 bis 100 %, Glas - von 10 bis 20 %.
Überirdische und unterirdische Versorgungsleitungen und Stark-
stromleitungen, Funk- und Fernsehsender und GSM-Sender in der
Nähe des Systems können die Reichweite ebenfalls beeinträchtigen.
E-Mail: info@crautomation.de
de
www.crautomation.
HINZUGEFÜGT.
Sender
ROB-01/12-24V
RNP-02
180
m
RNL-01
180
m
RTN-01
200
m
RCR-01
180
m
RTI-01
180
m
RXM-01
250
m
Änderungen vorbehalten
