Inhaltszusammenfassung für WERNERCO Werner Tower 3T
- Seite 1 MONTAGE- UND VERWENDUNGSANLEITUNG WERNER TOWER 3T 05/2023 21009984...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Allgemeines ....................... 3 Einleitung ......................3 Hersteller ......................3 Bauartenzulassung .................... 3 Gewährleistung ....................3 Ausgabedatum ....................3 Urheber- und Schutzrechte ................3 Bestimmungsgemäße Verwendung ..............3 Bestimmungswidrige Verwendung ..............3 2 Aufbau ........................4 Sicherheitsbestimmungen ................. 4 Verwendungsvorschriften ................. -
Seite 3: Allgemeines
Gerüst verwendet werden. lassung"). 1.8 Nicht bestimmungsgemäße Verwendung 1.2 Hersteller Eine zweckentfremdete Verwendung - also eine Abweichung von Wernerco Hungary den in Abschnitt "Bestimmungsgemäße Verwendung" gemachten Kft. 6000 Kecskemét Angaben der in der vorliegenden Aufbau- und Verwendungsanlei- Szt. István Krt. 19 tung dokumentierten Gerüste - gilt als nicht bestimmungsgemäße... -
Seite 4: Aufbau
Aufbau 8. Der Aufbau und die Benutzung der Ge- rüste darf nur durch Personen erfolgen, die mit dieser Aufbau- und Verwen- 2.1 Sicherheitsbestimmungen dungsanleitung vertraut sind. 1. Nicht auf den Rahmen der Klap- 9. Die maximalen Plattformhöhen sind peinheit treten! Zum Besteigen des gemäß... -
Seite 5: Verwendungsvorschriften
2.2 Verwendungsvorschriften 2.3 Verhalten bei Arbeiten an elektrischen Anlagen mit dem Gerüst 19. Der Aufstieg zu Arbeitsbühnen darf Das Arbeiten an oder in der Nähe von ungeschützten spannungs- nur von innen erfolgen. führenden Anlagen darf unter Verwendung des Gerüstes nicht 20. -
Seite 6: Technische Daten Paxtower 1T
2.5 Technische Daten Werner Tower 3T Werner Tower 3T, Größe 1, Bestell-Nr. 48323 Gewicht 42,3 kg Arbeitshöhe 2,55 m Gerüsthöhe 1,65 m Plattformhöhe 0,55 m WernerTower 3T, Größe 2, Bestell-Nr. 48324 Gewicht 68,8 kg Arbeitshöhe 3,55 m Gerüsthöhe 2,65 m Plattformhöhe... -
Seite 7: Allgemeine Aufbauvorschriften Paxtower 1T

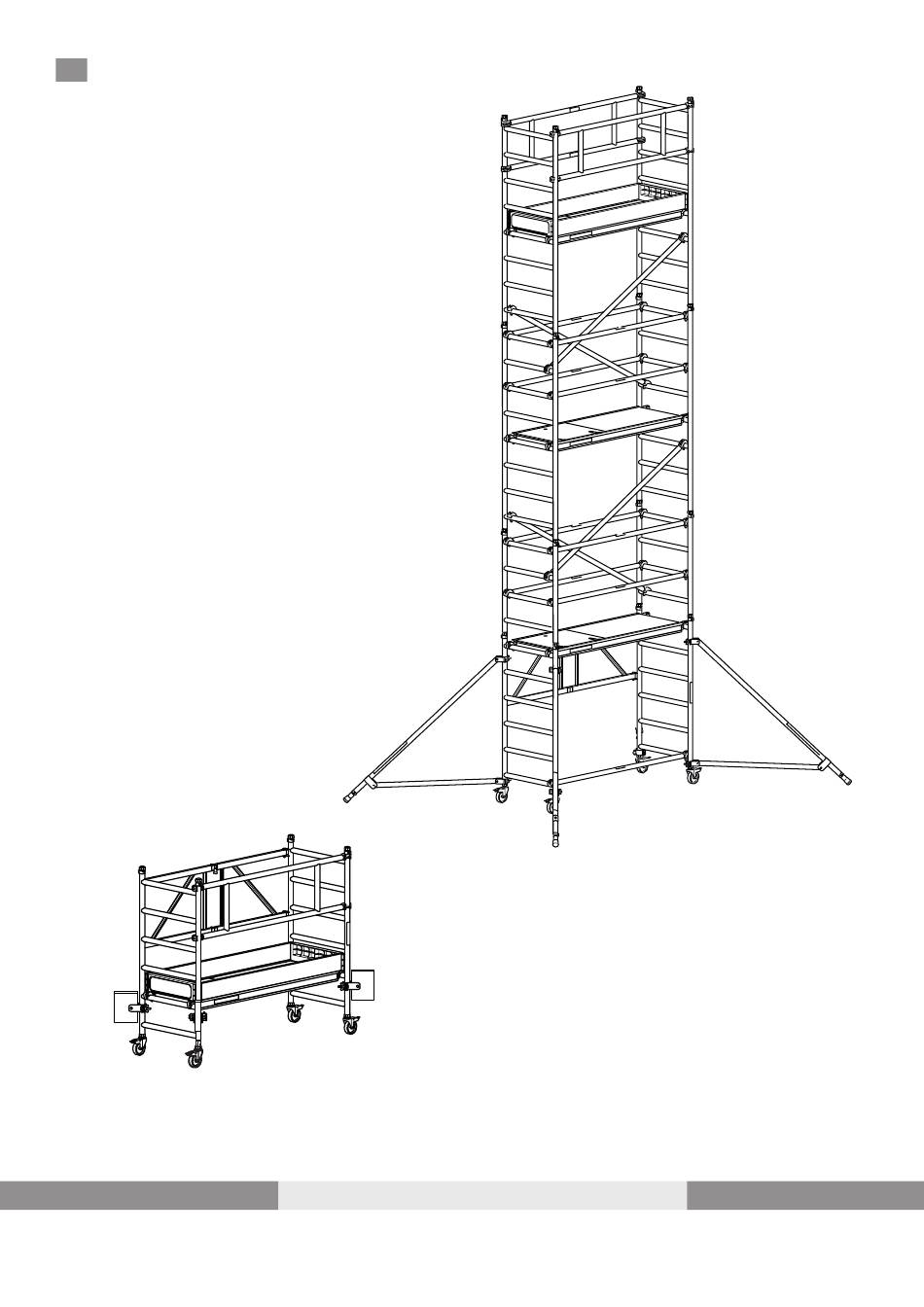

Allgemeine Aufbauvorschriften Werner Tower 3T 3.1 Aufbauanordnung der Gerüste Gerüsttyp Größe 1 Gerüsttyp Größe 2 (Bestell-Nr. 48323) (Bestell-Nr. 48324) Gerüsttyp Größe 3 Gerüsttyp Größe 4 (Bestell-Nr. 48325) (Bestell-Nr. 48326) -
Seite 8: Basiseinheit Montieren
3.2 Basiseinheit montieren Die Klapprahmeneinheit aufstellen. Die Verriegelung öffnen und die Klapprahmeneinheit soweit auseinanderziehen, bis die Verriegelung hörbar einrastet. Die Verriegelung kontrollie- ren. Die Rollenbremsen fixieren. 3.3 Gerüsttyp Größe 1 montieren Die Basiseinheit montieren. Die Plattform mittig auf die zweiten Sprossen setzen und an den gegenüberlie- genden Punkten verriegeln. - Seite 9 Die Längsborde beidseitig einschieben. Das Geländer von innen nach außen einsetzen. Die Ballastgewichte am Fußpunkt des Gerüsts mon- tieren, falls erforderlich. Zu Ballastgewichten, siehe Gerüste und Pakete inkl. Ballastierung auf Seite 19.
-
Seite 10: Gerüsttyp Größe 2 Montieren
3.4 Gerüsttyp Größe 2 montieren Die Basiseinheit montieren (siehe Basiseinheit montie- ren auf Seite 8). Gegegbenenfalls die Rohr- endkappen entfernen. Die Horizontalstrebe an der untersten Sprosse einsetzen. Das Gerüst mit Wasserwaa- ge ausrichten. Alle Ausleger montieren, so dass alle vier Ausleger den Boden berühren. - Seite 11 Die Plattform mittig auf Sprosse 6 einsetzen und an den gegenüberliegenden Punkten verriegeln. Folgende Vorgehensweise ist bei der Montage der Geländer zu beachten: auf der Plattform sitzend montieren, anschlie- ßend aufstehen. Auf der Plattform sitzend beide Geländer an der obersten Sprosse von innen nach außen einsetzen, bis die Verriegelung den Holm umfasst.
- Seite 12 Beide Querborde einsetzen, so dass die Führungsstifte der Plattform in den Nuten der Querborde einrasten. 10. Die Längsborde beidseitig einschieben.
-
Seite 13: Gerüsttyp Größe 3 Und 4 Montieren
3.5 Gerüsttyp Größe 3 und 4 montieren Empfehlung: Ab Gerüsten der Größe 3 Aufbau durch mindestens zwei Personen oder mit Aufbauhilfe siehe Seite 17 (Art. Nr. 48155). Die spezifische Anordnung der Gerüstteile ist im Abschnitt Aufbauzeichnung auf Seite 20 dargestellt. Die Basiseinheit montieren (siehe Basiseinheit montie- ren auf Seite 8). - Seite 14 Die 1m-Aufsteckrahmen auf beiden Seiten aufsetzen und bis zum Einrasten der Fe- derclips in die Basiseinheit einschieben. Folgende Vorgehensweise ist bei der Montage der Horizon- talstreben und Geländer zu beachten: auf der Plattform sitzend montieren, anschlie- ßend aufstehen. Die Plattform mittig auf Sprosse 6 einsetzen und an den gegenüberliegenden Punkten verriegeln.
-
Seite 15: Diagonalstreben Einsetzen
Schritte 10-13 gelten für Gerüsttyp Größe 4 10. Die 2m-Aufsteckrahmen auf beiden Seiten aufsetzen und bis zum Einrasten der Federclips in die 1m Auf- steckrahmen einschieben. 11. 2 Diagonalstreben einsetzen (siehe Aufbauanordnung der Gerüste auf Seite 7). 12. Die Plattform mittig auf Sprosse 14 einsetzen und an den gegenüberliegenden Punkten verriegeln. -
Seite 16: Hinweise Zum Abbau Des Gerüsts
3.6 Hinweise zum Abbau des Gerüsts Der Abbau des errichteten Gerüsts erfolgt in umgekehrter Reihenfolge des Aufbaus. Dabei müssen die für das Montagepersonal notwendi- gen Plattformen vorher wieder als Standplätze errichtet und dabei vollflächig ausgelegt werden. Keine Teile des Gerüsts (Streben, Plattformen u.ä.) abbauen, bevor die darüber liegenden Ebenen nicht vollständig abgebaut sind. -
Seite 17: Aufbauhilfe
3.8 Aufbauhilfe Beim Aufbau von Gerüsttyp Grö- ße 3 und 4 ohne zweite Person kann die Aufbauhilfe (Art-Nr. 48155) das Anreichen von Teilen ersetzen. Aufbauhilfe an Horizontal- streben, am Geländer oder an beliebige Sprosse der Aufsteckrahmen einhängen. Teile wie z.B. Geländer oder Aufsteckrahmen an Aufbau- hilfe hängen. -
Seite 18: Kennzeichnung
3.10 Kennzeichnung Marke Sicherheitspiktogramme (siehe Sicherheitsbe- stimmungen auf Seite 4) Zutreffende Europäische Norm Hersteller und Herstelleranschrift Produktnummer... -
Seite 19: Gerüste Und Pakete Inkl. Ballastierung
3.11 Gerüste und Pakete inkl. Ballastierung Die Teileliste enthält die Bezeichnung der Einzelteile, die zugehörigen Gewichte, die Bestellnummern der Einzelteile, die Anzahl der Einzel- teile, die im Komplettgerüst enthalten sind, und die Bestellnummer des Komplettgerüsts. Weiterhin sind die notwendigen Ballastierungen pro Gerüst aufgeführt. Gerüstliste mit Paketen Gerüsttyp Größe 1... -
Seite 20: Aufbauzeichnung
3.12 Aufbauzeichnung Der dargestellte Aufbau ist exemplarisch. Der tatsächliche Aufbau des Gerüsts kann abweichen. Geländer Längsbord Aufsteckrahmen Klappeinheit Dreiecksausleger Lenkrolle Diagonalstrebe Plattform Querbord Ballastgewicht... -
Seite 21: Standsicherheitsvorschriften
Standsicherheitsvorschriften 4.4 Prüfungen an den Gerüstbauteilen Bei Feststellung eines Mangels darf das betroffene Teil nicht 4.1 Allgemein mehr verwendet werden. Zur Standsicherheit des Gerüstes sind Ausleger zuständig. Diese müssen jedoch je nach Einsatzort (Innenbereich / Außenbereich) Aufsteckrahmen zusätzlich ballastiert werden. •... -
Seite 22: Ersatzteile
Ersatzteile Bezeichnung Art.-Nr. Abbildung Bezeichnung Art.-Nr. Abbildung Klapprahmen- 42780 Geländer 48791 einheit inkl. Lenkrollen Aufsteck- 42781 Horizontal- 42788 rahmen, 1 m strebe Aufsteck- 42782 Diagonalstrebe 42787 rahmen, 2 m Plattform mit 48127 Längsbord 48131 Klappe Querbord 48129 Dreiecksaus- 48159 leger... - Seite 23 Bezeichnung Art.-Nr. Abbildung Bezeichnung Art.-Nr. Abbildung Aufbauhilfe 48155 Ballastgewicht 42792 Rollenadapter 48379...
- Seite 24 WERNER UK SALES & DISTRIBUTION LTD. BLACKWATER TRADING ESTATE, THE CAUSEWAY, MALDON, ESSEX, CM9 4LJ. WERNERCO HUNGARY KFT. 6000 KECSKEMÉT, SZT. ISTVAN KRT. 19 wernerco.com/eu 21009984 ©WernerCo Rev. A...
