Tecnoalarm SIRTEC Kurzanleitung

La SIRTEC è una sirena per interni autoalimentata.
Caratteristiche generali
• Tipo suono di allarme programmabile
• Protetta dall'inversioni di polarità
• Comando sirena riferito a positivo
• Time-out tempo max. di suonata programmabile
• Protezione anti-apertura ed anti-asportazione
• Ricarica batteria garantita con 10,5V di alimentazione
A
B
T T +S - +
JP1
SW1
1 2 3 4 5
C
B
T T +S - +
JP1
1 2 3 4 5 SW1
D D
E
D
D
T T +S - +
JP1
SW1
1 2 3 4 5
F
T T +S - +
JP1 SW1
1 2 3 4 5
G H
T T +S - +
1 2 3 4 5
L I L
CARATTERISTICHE TECNICHE E FUNZIONI / CARACTÉRISTIQUES TECHNIQUES ET FONCTIONS / TECHNICAL AND FUNCTIONAL SPECIFICATIONS / CARACTERÍSTICAS TÉCNICAS Y FUNCIONES / TECHNISCHE DATEN UND FUNKTIONEN
PRESTAZIONI ACUSTICHE CARACTÉRISTIQUES ACOUSTIQUES
Pressione acustica Pression sonore
Frequenza di funzionamento Fréquence de fonctionnement
ALIMENTAZIONE ALIMENTATION
Tensione nominale Tension nominale
Tensione di funzionamento Tension d'alimentation
Tensione di ricarica batteria Tension de recharge batterie
CONSUMO CONSOMMATION
Consumo a riposo Consommation au repos
Consumo in allarme Consommation en alarme
Autonomia garantita a riposo Autonomie au repos (avec batterie 2,1Ah)
Autonomia garantita in allarme Autonomie en alarme (avec batterie 2,1Ah)
COMANDO INGRESSO +S ENTRÉE DE COMMANDE
Corrente assorbita Courant absorbé
Tensione di blocco Tension de blocage
Tensione di sblocco Tension de relâchement
TAMPER AUTO-PROTECTION
Anti apertura/rimozione À l'ouverture/arrachement
CARATTERISTICHE FISICHE CARACTÉRISTIQUES PHYSIQUES
Batteria allocabile Batterie
Temperatura di funzionamento Température de fonctionnement
Grado di protezione involucro Indice de protection
Classe ambientale Classe environnementale
Contenitore Boîtier
Dimensioni (L x A x P) Dimensions (L x H x P)
Peso Poids
CONFORMITÀ CONFORMITÉ
Norma Norme
Grado di prestazione Niveau de sécurité
N.B. La dichiarazione di conformità è disponibile sul sito: www.tecnoalarm.com / N.B. La déclaration de conformité est disponible sur le site web: www.tecnoalarm.com / N.B. The declaration of conformity is available on the website: www.tecnoalarm.com
N.B. La declaración de conformidad está disponible a la página web: www.tecnoalarm.com / N.B. Die Konformitätserklärung steht auf folgender Webseite zur Verfügung: www.tecnoalarm.com.
Le caratteristiche del prodotto possono essere soggette a modifi che senza alcun preavviso / Les caractéristiques de ce produit peuvent être sujettes à modifi cations sans préavis
The product features can be subject to change without notice / Las funciones del producto pueden estar sujetas a modifi caciones sin previo aviso. Die Charakteristika des Produktes können jederzeit ohne vorherige Ankündigung geändert werden.
SIRTEC
DESCRIZIONE / DESCRIPTION
Funzione blocco iniziale
La funzione blocco iniziale inibisce la generazione dell'allarme
nella fase di installazione. Alla prima alimentazione, nonostante
l'assenza del segnale +S (SRA+) la sirena non suona.
La sirena è pronta al funzionamento solo dopo il
riconoscimento della presenza del comando sirena +S (SRA+).
Generazione dell'allarme
Per generare l'allarme è suffi ciente rimuovere il comando
sirena +12V dal morsetto +S (SRA+).
Per bloccare un allarme in corso, occorre fornire nuovamente
la tensione di +12V sul morsetto +S (SRA+).
Se il tempo di allarme della sirena supera il tempo di
Time-out programmato il ciclo di allarme viene
automaticamente interrotto.
Un altro ciclo di allarme può essere generato solo in seguito
al ripristino ed alla successiva nuova assenza, del comando
sirena +S (SRA+).

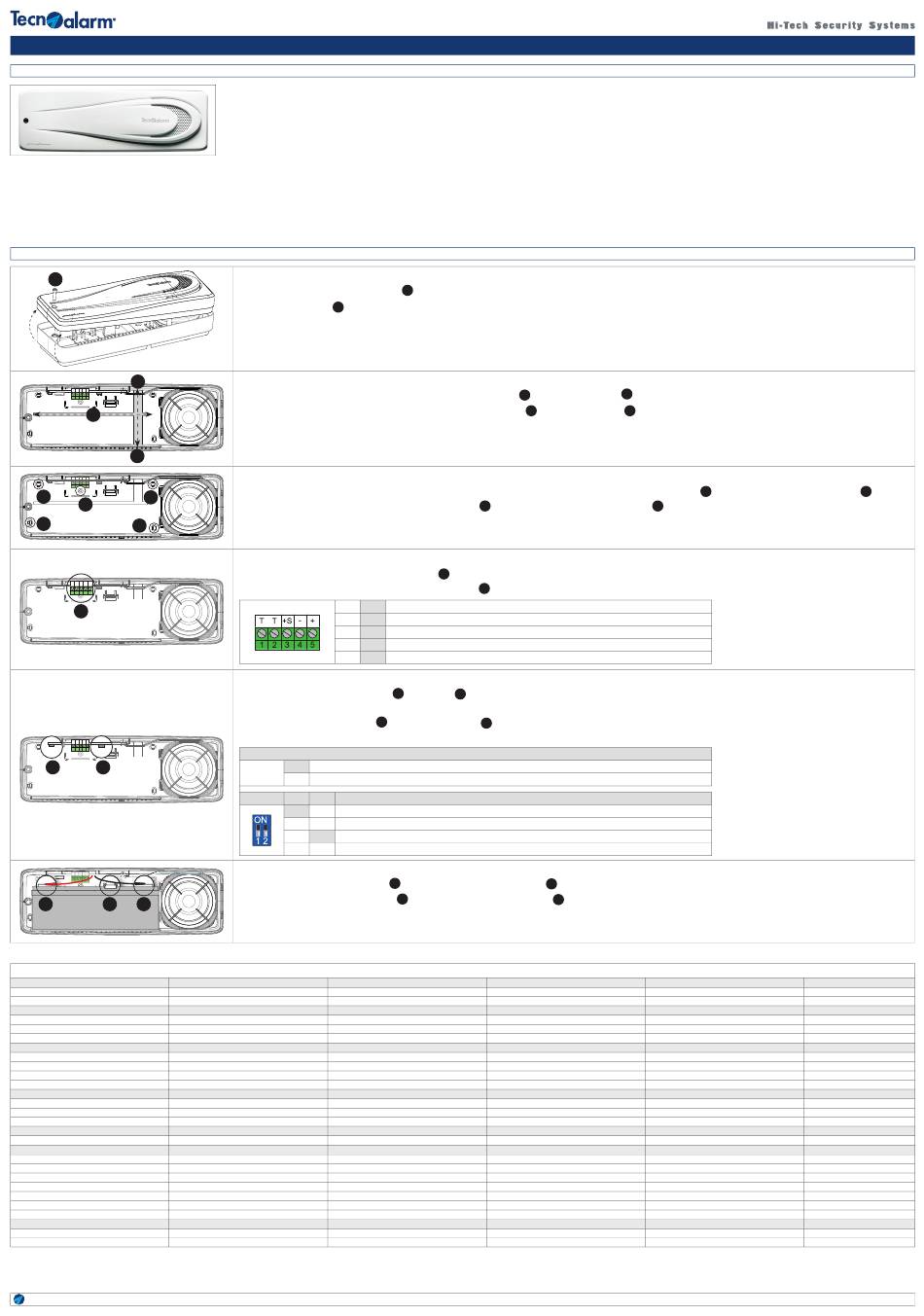

INSTALLAZIONE / INSTALLATION
1 - Apri il contenitore / Ouverture du boîtier
Svita con una chiave a brugola da 3mm la vite A
Dévisser la vis de blocage avec une clé Allen de 3mm, puis soulever le couvercle en le tournant vers la droite.
A
2 - Posiziona il cavo / Positionnement du câble
Introduci il cavo di collegamento all'interno del contenitore attraverso la canalina
Introduire le câble de raccordement à l'intérieur du boîtier à travers le passe-câble
3 - Fissaggio a muro / Fixation au mur
Fissare il contenitore su una superfi ce rigida. Praticare sulla superfi cie di installazione i fori di fi ssaggio in corrispondenza delle asole
Fixer le boîtier sur une surface solide en correspondance des œillets
4 - Collegamento / Raccordement
Effettuare il collegamento elettrico della sirena morsettiera
Effectuer le raccordement électrique de la sirène en utilisant le bornier
1 T Ingresso tamper / Entrée d'auto-protection
2 T Ingresso tamper / Entrée d'auto-protection
3 +S Comando sirena +12V (SRA+) / Commande sirène
4 - Negativo di alimentazione / Négatif d'alimentation
5 + Positivo di alimentazione +12V DC / Positif d'alimentation +12V DC
5 - Programmazione / Programmation
G
Effettuare la programmazione del ponticello JP1 e del Dip
Per essere conformi alla norma EN 50131-4 il tempo massimo di suonata deve essere 15 minuti ed il ponticello JP1 deve essere aperto.
G
Effectuer la programmation du cavalier JP1 et du dip-switch SW1
Pour être conforme à la norme EN 50131-4, le temps max. de sonnerie doit être de 15 minutes. S'assurer que le cavalier JP1 soit enlevé.
CONTROLLO ALIMENTAZIONE / CONTRÔLE ALIMENTATION
ON Allarme tamper per assenza alimentazione / Alarme auto-surveillance pour absence alimentation
JP1
OFF Nessun allarme per assenza alimentazione (di fabbrica) / Aucune alarme pour absence alimentation (d'usine)
SW1 1 2
ON Tipo suono bitonale / Type de sonnerie bitonale
OFF Tipo suono sweep (di fabbrica) / Type de sonnerie sweep (d'usine)
ON Tempo massimo di suonata 30 minuti / Temps sonnerie max. 30 minutes
OFF Tempo massimo di suonata 15 minuti (di fabbrica) / Temps sonnerie max. 15 minutes (d'usine)
6 - Collegamento batteria / Raccordement batterie
I
Alloggia la batteria e bloccala con il gancio . Collega i faston della sirena alla batteria
I
Placer la batterie et la bloquer avec le crochet . Raccorder les cosses faston à la batterie
ACOUSTIC SPECIFICATIONS
Sound level
Operating frequency
POWER SUPPLY
Rated voltage
Operating voltage
Battery recharge voltage
CONSUMPTION
Stand-by
Alarm
Autonomy in stand-by (with 2.1Ah battery)
Autonomy in alarm (with 2.1Ah battery)
COMMAND INPUT
Current absorbed
Blocking voltage
Release voltage
ANTI-TAMPER PROTECTION
Against opening/detachment
PHYSICAL SPECIFICATIONS
Battery
Operating temperature
Protection class
Environmental class
Casing
Dimensions (L x H x D)
Weight
CONFORMITY
Norm
Security grade
SIRTEC
La SIRTEC est une sirène auto-alimentée pour intérieur.
Caractéristiques générales
• Type de sonnerie d'alarme programmable
• Protection contre les inversions de polarité
• Tension de commande positive
• Temps max. de sonnerie programmable
• Auto-protection à l'ouverture et à l'arrachement
• Recharge batterie garantie avec 10,5V
Blocage sonnerie lors de l'installation
La sonnerie est bloquée pendant la phase d'installation.
Lors de la première alimentation, la sirène ne sonne pas
même en absence de la tension positive sur la borne +S
(SRA+). Elle fonctionne seulement suite à la reconnaissance
du signal de commande sirène +S (SRA+).
, poi solleva il coperchio ruotandolo verso destra.
B
oppure utilizza la fessura
B
ou en utilisant la rainure
D
et du trou pour la protection anti-arrachement
F . Per essere conformi alla norma EN 50131-4 è obbligatorio collegare ed attivare la protezione antiapertura/anti-rimozione.
F
. Pour être conforme à la norme EN 50131-4, il est obligatoire de raccorder la protection anti-ouverture et anti-arrachement.
H SW1.
.
H
Descrizione / Description
L .
L .
CARACTERÍSTICAS ACÚSTICAS
Potencia acústica
Frecuencia de funcionamiento
ALIMENTACIÓN
Tensión nominal
Tensión de trabajo
Tensión de recarga batería
CONSUMO
En reposo
En alarma
Autonomía en reposo (con batería de 2,1Ah)
Autonomía en alarma (con batería de 2,1Ah)
ENTRADA DE COMANDO
Corriente absorbida
Tensión de bloqueo
Tensión de desactivación
PROTECCIÓN DE TAMPER
Antiaperura y antiarranque
CARACTERÍSTICAS FÍSICAS
Batería
Temperatura de funcionamiento
Clase de protección
Clase ambiental
Caja
Dimensiones (L x A x P)
Peso
CONFORMIDAD
Norma
Grado de seguridad
Déclenchement de l'alarme
L'alarme est activée par commutation de la borne +S SRA+
(absence du signal de commande sirène +12V).
Pour bloquer l'alarme, il est nécessaire de fournir à nouveau
+12V sur la borne +S (SRA+). Si cela ne se produit pas
pendant le temps maximum de sonnerie programmé,
la sirène s'éteint automatiquement.
Un autre cycle d'alarme peut être déclenché seulement suite
à la restauration et à l'absence subséquente du signal de
commande sirène +S (SRA+).
C
.
C
.
D e del foro per la protezione anti-rimozione
E
.
AKUSTISCHE EIGENSCHAFTEN
Schalldruck
Betriebsfrequenz
STROMVERSORGUNG
Nennspannung
Betriebsspannung
Batterieladespannung
STROMAUFNAHME
Ruhezustand
Alarm
Autonomie im Ruhezustand (mit 2,1Ah Batterie)
Autonomie im Alarmzustand (mit 2,1Ah Batterie)
STEUEREINGANG
Stromaufnahme
Sperrspannung
Rückfallspannung
SABOTAGESCHUTZ
Öffnungs-/Abhebeschutz
PHYSIKALISCHE EIGENSCHAFTEN
Batterie
Betriebstemperatur
Schutzklasse
Umweltklasse
Gehäuse
Abmessungen (L x H x B)
Gewicht
KONFORMITÄT
Norm
Sicherheitsgrad
E .
117dB[A] @ 1m
2400-3550Hz
12V DC
10.5...14.5V DC
13.5...13.8V DC
7mA @ 12V DC
1.8A @ 12V DC (Sweep)
>36 hours
>30 min.
<0.2mA
9V DC
6V DC
Micro-switch
12V/2.1Ah
-10°C ... +55°C
IP41-IK07
II
ABS V0
290 x 95 x 70mm
780g
EN 50131-4
2
Rel. 1.3 - 06/2019
