Bridge City SD-JMP Montageanleitung
Ständer für jmpv2
Inhaltszusammenfassung für Bridge City SD-JMP

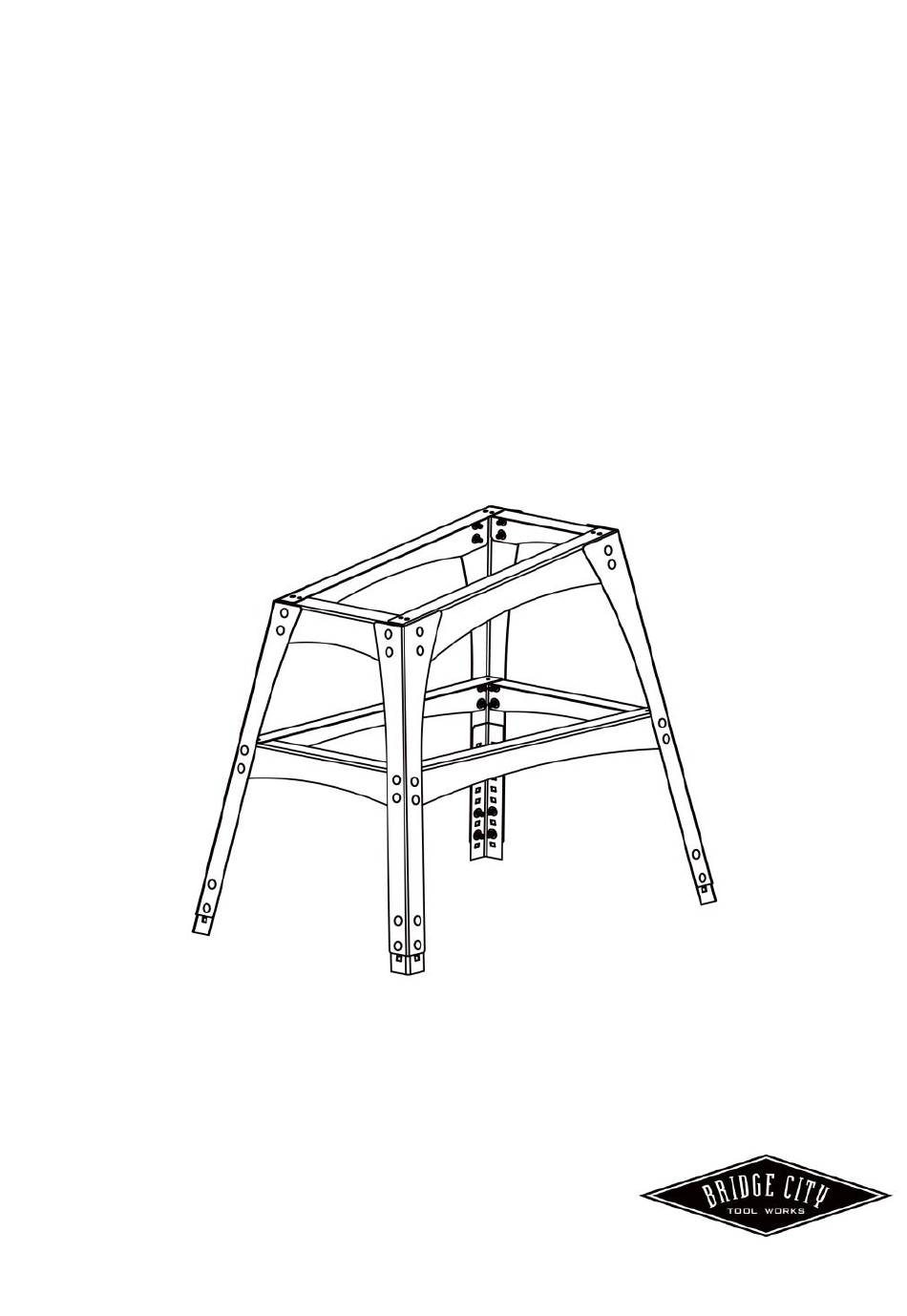

- Seite 1 JMPv2 Stand JMPv2 手推锯支架 Ständer für JMPv2 Revision(Überarbeitung) B 2024-03-23 Bridge City Tool Works Patent No.8,544,372...
- Seite 2 JOINTMAKER STAND STEPS: 1. Assemble Stand upside-down on bench. NOTE: 2.Follow the callouts below in numerical order. 1. For clarity, carriage bolts are not shown. Insert from 3.When stand is completely assembled,invert and outside and use washer under not. ...
- Seite 3 推锯支架 采用倒置方式安装支架： 注意： 1. 在工作台上倒置支架进行组装。 1. 为了图像展示清晰，方颈螺栓和螺母没有展示出来。将 2. 根据所示数字①②③④顺序操作。 他们从外侧插入， 并在内侧用螺母锁紧 （垫片用在螺母内侧） 。 3. 支架组装完成后，将其翻转放置在地面上。 2. 每个部件均有编号及不同的切口，保证切口和编号与图 4. 将推锯置于支架顶部，支架较高的一侧位于后面。 示匹配。 使用带有垫片的螺钉和六角螺母固定推锯与支架 （利用图距底部连接杆的四个安装孔）。 5. 调节支腿以活的舒适的工作高度，并拧紧所有紧 固件。 下支架 如图所示安装四个下支架（编号 2-1 和 2-3 置于编号 2-2 和 2-4 之 上）...
- Seite 4 JOINTMAKERSTAND HINWEIS: SCHRITTE ： 1. Zur Verdeutlichung: Die Schrauben sind nicht abgebildet. 1. Montieren Sie den Ständer verkehrt herum auf der Setzen Sie sie von außen ein und verwenden Sie unter der Werkbank. Mutter eine Unterlegscheibe. 2. Folgen Sie den Markierungen unten in numerischer 2.
- Seite 5 STAND CORNER KEY 关键连接点 WICHTIGE Verbindungsstelle NOTE: For easier assembling, Each part of the Stand can be identified by different corner keys and labeled numbers, pleas e ensure that the corner keys and numbers are matched with the above figure while assembling. 注意：每个部件均有编号及不同的切口，保证切口及编号均与图示匹配。...
