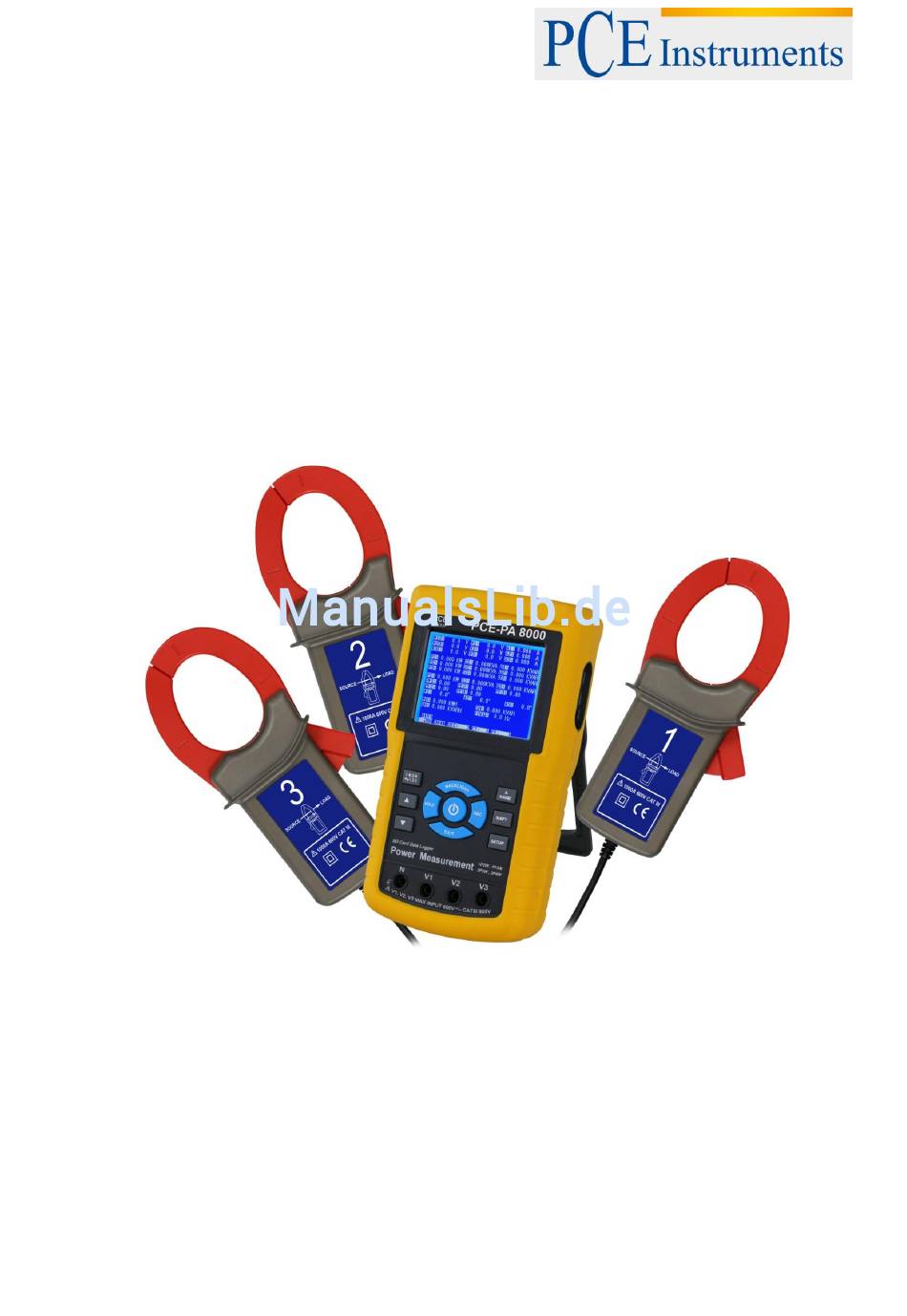

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Energiemessgerät PCE-PA 8000 Version 2.1 17.05.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnhinweise ..........................3 Spezifikationen ......................4 Elektrische Spezifikationen ......................5 Gerätebeschreibung ....................7 Betriebsanleitung ...................... 8 Initialisierung ..........................8 Anzeige im Messmodus ......................... 8 Funktionen der Tasten ........................9 Setup Beschreibung ........................ -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Mit dem Energiemessgerät PCE-PA 8000 ist es möglich die Leistung in einem ein- und drei-phasigen Stromkreis zu messen und aufzuzeichnen. Mit dem Datenlogger können Langzeitmessungen durchgeführt werden. Die Messdaten speichert das Messgerät auf einer einsteckbaren SD Karte im XLS- Format. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Die in der Spezifikation angegebenen Grenzwerte für die Messgrößen dürfen unter keinen Umständen überschritten werden. Dieses Messgerät ist für Messungen in Stromkreisen mit einer Überspannungskategorie CAT III bis zu einer Spannung von 600V geeignet. Um einen sicheren Betrieb zu gewährleisten, vor Beginn der Messung immer überprüfen ob der richtige Messbereich ausgewählt ist und ob die Messleitungen in die für die jeweilige Messung vorgesehenen Buchsen eingesteckt sind. -
Seite 5: Elektrische Spezifikationen
BETRIEBSANLEITUNG Umgebungsluftfeuchte < 80% r.F. Spannungsversorgung 8 X 1,5V AA Batterie oder mitgeliefertes Netzteil Gerät: 300mA Leistungsverbrauch Stromzangen: 34mA/Zange Max. Leitungsdurchmesser für 50mm Ø Stromzangen Gerät: ca. 1kg Gewicht Stromzange: ca. 500g Gerät: 225 x 125 x 64mm (L x B x H) Abmessungen ... - Seite 6 BETRIEBSANLEITUNG Wirkleistung Messbereich Auflösung Genauigkeit 0,000 ... 9,999 KW *0,001/0,01/0,1 KW ± (1% + 0,008 KW) 10,00 ... 99,99 KW *0,01/0,1 KW ± (1% + 0,08 KW) 100,0 ... 999,9 KW 0,1 KW ± (1% + 0,8 KW) 1,000 ... 9,999 MW 0,001 MW ±...
-
Seite 7: Gerätebeschreibung
BETRIEBSANLEITUNG Blindarbeit Messbereich Auflösung Genauigkeit 0,000 ... 9,999 KVARH 0,001 KVARH ± (1% + 0,008 KVARH) 10,00 ... 99,99 KVARH 0,01 KVARH ± (1% + 0,08 KVARH) 100,0 ... 999,9 KVARH 0,1 KVARH ± (1% + 0,8 KVARH) 1,000 ... 9,999 MVARH 0,001 MVARH ±... -
Seite 8: Betriebsanleitung
BETRIEBSANLEITUNG Betriebsanleitung Initialisierung Startdisplay während der Initialisierung: Bild 1 Anzeige im Messmodus Ist eine SD-Karte im Leistungsmesser eingelegt, blinkt rechts unten im Display „SD Check“. Wenn es für einen kurzen Augenblick verschwindet, ist das Lesen der SD-Karte abgeschlossen. Bild 2 Ist keine SD-Karte eingelegt, wird „NO DISK“... -
Seite 9: Funktionen Der Tasten
BETRIEBSANLEITUNG Funktionen der Tasten Ein/Aus-Taste (3-7): Ein- und Ausschalten des Leistungsmessers Netzart-Taste (3-2): Taste zur Wahl der Netzart (Anzahl Außenleiter / Anzahl Leiter gesamt) Strommessbereichs-Taste (3-10): Taste zur Wahl des Strommessbereichs Record-Taste (3-9): Startet die Datenaufzeichnung auf die SD-Karte Hold-Taste (3-5): Ermöglicht es, das Display „einzufrieren“ Hintergrundbel.-Taste (3-6): Ein-/Ausschalten der Hintergrundbeleuchtung Setup-Taste (3-12): Taste zum Aufruf des Setup-Menüs um Einstellungen vorzunehmen Exit-Taste (3-8): Taste zum Verlassen des Setup-Menüs... -
Seite 10: Menübeschreibung
BETRIEBSANLEITUNG Shift 2: Wenn die Symbole „Setup“ und „Shift2“ in der rechten oberen Ecke des Displays stehen, können Sie die Aufwärts- und Abwärts-Taste dazu benutzen, den Dateinamen der nächsten Aufnahme zu ändern. (1P/2W; 1P/3W; 3P/3W; 3P/4W) Bild 5 5.4.2 Menübeschreibung ... -
Seite 11: Dateinamen Einstellen
BETRIEBSANLEITUNG 1. Betätigen Sie die Aufwärts- oder Abwärts-Taste um den Ordner auszuwählen, in welchem die nächste Messung gespeichert werden soll. 2. Wenn Sie die Shift-Taste betätigen, erscheint das „Shift1“ Symbol an der rechten oberen Ecke des Displays. Jetzt können Sie mit der Abwärts-Taste die nächste Einstellung auswählen. 5.4.4 Dateinamen einstellen 1. -
Seite 12: Einstellung Der Abtastrate
BETRIEBSANLEITUNG Bild 9 5.4.5 Einstellung der Abtastrate Um zu dem Menüpunkt „Sampling Time“ zu gelangen, betätigen Sie die Shift-Taste, bis „Shift1“ in der rechten oberen Ecke des Bildschirms erscheint (s. Bild 10). Benutzen Sie jetzt die Aufwärts- oder Abwärts-Taste bis der Menüpunkt farbig hinterlegt ist. Bild 10 Drücken Sie erneut die Shift-Taste, sodass „Shift1“... -
Seite 13: Formatierung Der Sd Karte
BETRIEBSANLEITUNG Bild 11 5.4.7 Formatierung der SD Karte Um zu dem Menüpunkt „SD Format“ zu gelangen, betätigen Sie die Shift-Taste, bis „Shift1“ in der rechten oberen Ecke des Bildschirms erscheint. Benutzen Sie jetzt die Aufwärts- oder Abwärts-Taste bis der Menüpunkt farbig hinterlegt ist. Wählen Sie den Menüpunkt „SD Format“ aus, um alle vorhandenen Daten von der SD Karte zu löschen. -
Seite 14: Wandlerverhältnis Für Die Strommessung Einstellen
BETRIEBSANLEITUNG Bild 13 5.4.9 Wandlerverhältnis für die Strommessung einstellen Um zu dem Menüpunkt „CT“ zu gelangen, betätigen Sie die Shift-Taste, bis „Shift1“ in der rechten oberen Ecke des Bildschirms erscheint. Benutzen Sie jetzt die Aufwärts- oder Abwärts-Taste bis der Menüpunkt farbig hinterlegt ist. -
Seite 15: Dezimaltyp-Einstellung
BETRIEBSANLEITUNG Bild 15 5.4.11 Dezimaltyp-Einstellung Im Auslieferungszustand benutzt der Leistungsmesser als Dezimaltrennzeichen einen Punkt (z. B. 20.6 oder 1000.53). Ist ein Komma als Dezimaltrennzeichen gewünscht, (z. B. 20,6 oder 1000,53), muss dieses vor der Messung von dem Benutzer umgestellt werden. Um zu dem Menüpunkt „Decimal“... -
Seite 16: Rs232-Ausgabeparameter
BETRIEBSANLEITUNG Bild 17 5.4.13 RS232-Ausgabeparameter Unter dem Menüpunkt „RS232 Out Sel“ können neun Parameter ausgewählt werden, welche dann über die serielle Schnittstelle RS232 ausgegeben werden. Um zu dem Menüpunkt „RS232 Out Sel“ zu gelangen, betätigen Sie die Shift-Taste, bis „Shift1“ in der rechten oberen Ecke des Bildschirms erscheint. Benutzen Sie jetzt die Aufwärts- oder Abwärts-Taste bis der Menüpunkt farbig hinterlegt ist. -
Seite 17: Einstellung Von Datum Und Uhrzeit
BETRIEBSANLEITUNG Bild 19 Beenden Sie den Modus, indem Sie die Shift-Taste erneut länger als 2 Sekunden gedrückt halten. 5.4.14 Einstellung von Datum und Uhrzeit Um das Datum und die Uhrzeit einzustellen, müssen die Menüpunkte „Year“, „Month“, „Date“ … ausgewählt werden. Um zu dem jeweiligen Menüpunkt zu gelangen, betätigen Sie die Shift-Taste, bis „Shift1“... -
Seite 18: Messungen Starten
BETRIEBSANLEITUNG Messungen starten 1ф2W (1 Phase bei 2 Leitungen) Bild 21 Schalten Sie das Gerät mittels der EIN/AUS-Taste ein und wählen Sie mit der Netzart-Taste die Netzart 1ф3W aus (links unten im Display). Schließen Sie die Spannungsklemmen und Stromzangen entsprechend Bild 21 an. Die Messwerte erscheinen auf dem Display. -
Seite 19: 1Ф3W (1 Phase Bei 3 Leitungen)
BETRIEBSANLEITUNG 1ф3W (1 Phase bei 3 Leitungen) Bild 23 Schalten Sie das Gerät mittels der EIN/AUS-Taste ein und wählen Sie mit der Netzart-Taste die Netzart 1ф3W aus (links unten im Display). Schließen Sie die Spannungsklemmen und Stromzangen entsprechend Bild 23 an. Die Messwerte erscheinen auf dem Display. -
Seite 20: 3Ф4W (3 Phasen Bei 4 Leitungen)
BETRIEBSANLEITUNG Bild 26 3ф4W (3 Phasen bei 4 Leitungen) Bild 27 Schalten Sie das Gerät mittels der EIN/AUS-Taste ein und wählen Sie mit der Netzart-Taste die Netzart 3ф4W aus (links unten im Display). Schließen Sie die Spannungsklemmen und Stromzangen entsprechend Bild 27 an. Die Messwerte erscheinen auf dem Display. -
Seite 21: Zurücksetzen Der Wirk-, Schein- Und Blindarbeit
BETRIEBSANLEITUNG Zurücksetzen der Wirk-, Schein- und Blindarbeit Halten Sie die Exit-Taste mindestens 6 Sekunden gedrückt, um die Wirk-, Schein- bzw. Blindarbeitsanzeige zurückzusetzen. Datenaufzeichnung Schalten Sie das Gerät mittels der EIN/AUS-Taste ein und drücken Sie die Rec-Taste um eine Aufzeichnung zu starten. ... -
Seite 22: Hintergrundbeleuchtung
BETRIEBSANLEITUNG Bild 31 Durch erneutes Drücken der Hold-Taste wird die Hold-Funktion beendet. Hintergrundbeleuchtung Durch das Drücken der Hintergrundbel.-Taste kann die Hintergrundbeleuchtung ein- bzw. ausgeschaltet werden. Einstellung des Strommessbereichs Betätigen Sie die Range-Taste um in den manuellen Strommessbereich einzuschalten. Bild 32 Um den Strommessbereich zu ändern, betätigen Sie erneut die Range-Taste. -
Seite 23: Anzeige Des Batteriestatus
BETRIEBSANLEITUNG 6.10 Anzeige des Batteriestatus Bild 33 Anhang Erklärung der Symbolik V12, V23, V31: Außenleiterspannung V1, V2, V3: Strangspannung A1, A2, A3: Außenleiterstrom P1, P2, P3: Wirkleistung eines jeden Außenleiters S1, S2, S3: Scheinleistung eines jeden Außenleiters ... -
Seite 24: Rs232 Schnittstelle
BETRIEBSANLEITUNG RS232 Schnittstelle Die RS232-Schnittstelle des Gerätes verfügt über einen 3,5mm-Klinkenstecker. Folgende Darstellung zeigt die korrekte Verbindung zu einem PC: Der 16 Bytes lange Datenstrom wird folgendermaßen übertragen: D15 D14 D13 D12 D11 D10 D9... -
Seite 25: Entsorgung
BETRIEBSANLEITUNG Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
