Salus Controls EV7EU Installationshandbuch
Ev-ladegerät (ac)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Salus Controls EV7EU

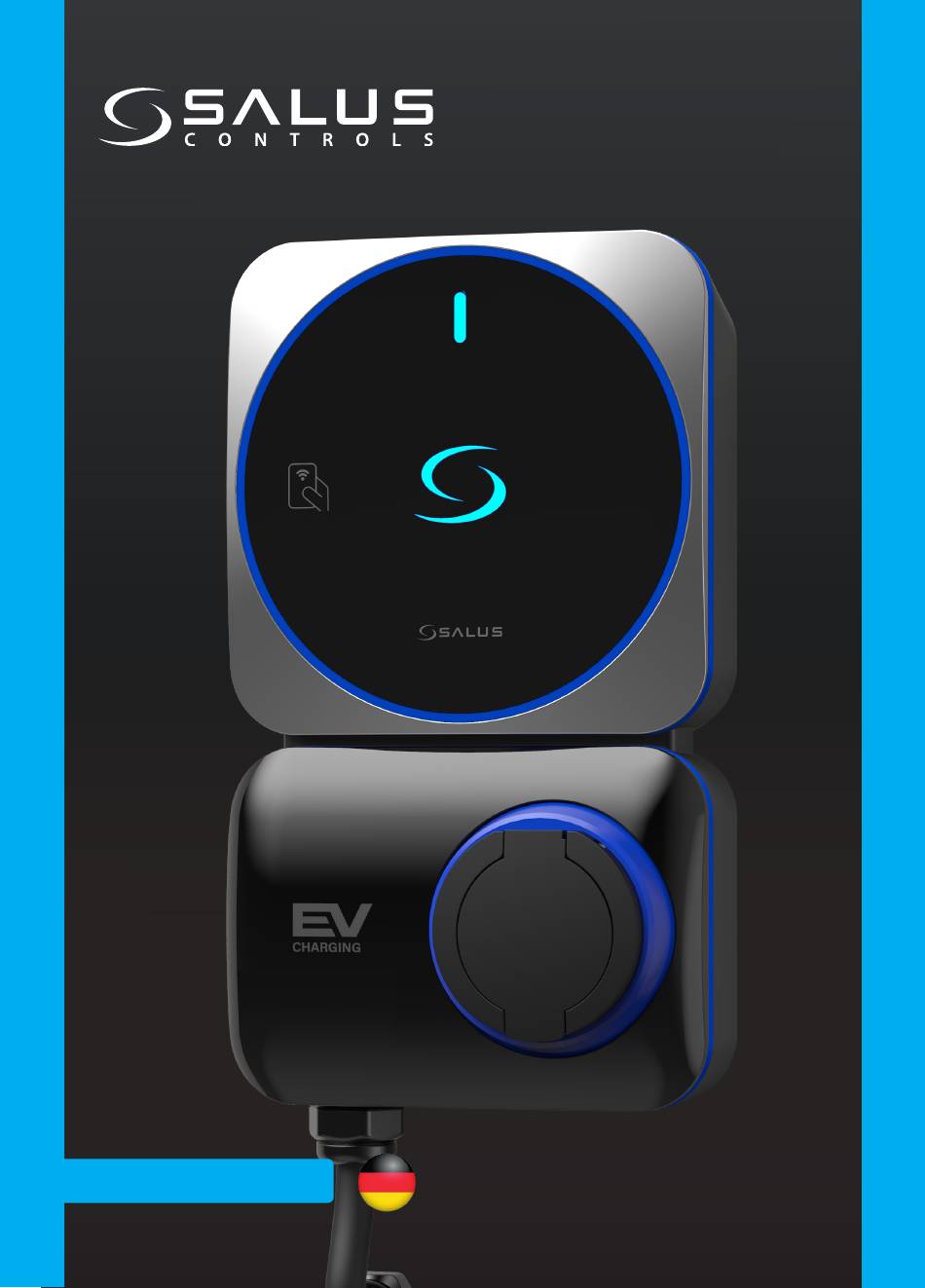

- Seite 1 EV CHARGER Installationshandbuch...
- Seite 3 SALUS EV-Ladegerät (AC) MODELLNUMMER EV7EU : 7kW (1-phasig) Steckdosentyp EV11EU : 11kW (3-phasig) Steckdosen-Typ EV7UK : 7kW (1-phasig) Steckdosentyp (UK-Version) Die Salus EV Charger Mode-3 AC Serie bietet eine Ladeleistung von 7kW bis 11kW über eine Typ-2 Steckdose für Ihre Elektrofahrzeuge. Dank seines schlanken Designs eignet es sich sowohl für den Innen- als auch für den Außenbereich und ist ideal für...
-
Seite 4: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Die Installation, Wartung und Instandhaltung des Ladegeräts darf nur von qualifizier- tem Personal gemäß den geltenden örtlichen Vorschriften durchgeführt werden. Der Installateur muss sicherstellen, dass die Installation den lokalen, regionalen und na- tionalen Vorschriften und Richtlinien entspricht. Bei der Verwendung elektrischer Produkte sollten immer grundlegende Vorsichtsmaßnahmen beachtet werden. - Seite 5 Versuchen Sie nicht, das EV-Ladegerät zu zerlegen, zu reparieren, zu manipulieren oder zu modifizieren. Stecken Sie keine Finger oder Fremdkörper in die Teile des EV-Ladegeräts, und berühren Sie die Endanschlüsse nicht mit den Fingern oder scharfen Metallgegen- ständen. Es gibt scharfe Elemente, achten Sie auf verletzende Schnitte. Verwenden Sie keine Reinigungsmittel für Teile des Ladegeräts.
-
Seite 6: Elektrischer Schutz
Elektrischer Schutz • Die Ladestation muss fest mit der elektrischen Erde der Anlage verbunden sein. • Es sollten zertifizierte Schutzschalter vorgeschaltet werden, die der Norm IEC 60898- 1 entsprechen müssen. Die Nennspannung und der Nennstrom des Schutzschal- ters müssen 240V/40A für das 7kW-Modell, 400V/20A für das 11kW-Modell und 400V/40A für das 22kW-Modell betragen. -
Seite 7: Übersicht
1. LED für Ladeanzeige 3. Typ-2-Ladebuchse 2. NFC-Leser für die Authentifizierung 4. Y-förmige Metall-Wandhalterung MODELL ANZAHL PHASEN AUSGANGSSTROM ANSCHLUSS LEISTUNG EV7EU 1- PHASE TYP 2 BUCHSE EV11EU 3 - PHASE TYP 2 BUCHSE 11kW Nur für UK (mit PEN-Fehlerschutz) EV7UK... -
Seite 8: Led-Status
LED Status WÄHREND DER EINRICHTUNG Bereit zum Einrichten von Wi-Fi Langsames Blinken Verbunden mit Wi-Fi Langsames Blinken Verbunden mit der Cloud Dauerhaft (oder OCPP-Server) Keine Verbindung FAST Blinkt CHARGING OPERATION Standby Dauerhaft Ladegerät ist gesperrt Langsam Blinken Ladegerät wartet auf NFC Dauerhaft Ladegerät wartet auf Zeitplan Langsam Blinken... -
Seite 9: Technische Daten
Technische Daten EINPHASIG (EV7EU / EV7UK) DREIPHASIG (EV11EU) Eingangsspannung 230V AC 50Hz 400V AC 50Hz Ladestrom und Leistung 32A / 7kW 16A / 11kW Lademodus Modus 3 Anschluss für das Aufladen IEC 62196 - Typ 2-Buchse mit Verriegelung Kabelquerschnitt Bis zu 10mm2 Kabeleinführung... -
Seite 10: Installation Und Elektrische Anschlüsse
Installation und elektrische Anschlüsse 1. Montieren Sie das EV-Ladegerät Verwenden Sie die Schrauben (im Lieferumfang enthalten), um die Montageplatte an der Wand zu befestigen. Installation und elektrische Anschlüsse... - Seite 11 Ziehen Sie die Schraube an der Un- terseite der Montageplatte an, um das Ladegerät fest daran zu befestigen. Bringen Sie das Ladegerät wieder an der Montageplatte an. Öffnen Sie die Deko-Abdeckung. An der Ecke befindet sich eine Aussparung, mit der Sie die Abdeckung leicht öffnen können.
- Seite 12 Lösen Sie die Schrauben an jeder Ecke Führen Sie das Stromversorgungskabel der oberen Abdeckung und öffnen Sie durch die mitgelieferte Kabelverschrau- sie, um Zugang zum Innenteil für die bung. Verkabelung und Einrichtung zu erhalten. Führen Sie das Kabel in das EV-Ladegerät ein und schließen Sie es an die Klemmen an, wobei Sie die für einphasigen oder dreiphasigen Stromeingang aufgeführten Konfigurationen beachten.
-
Seite 13: Beenden Sie Die Installation
Bringen Sie die obere Abdeckung an Nach Abschluss der Verkabelung muss und ziehen Sie die Schrauben fest an. die Kabelverschraubung am EV-La- degerät festgezogen werden, um die Kabel zu sichern. 2. Beenden Sie die Installation Bringen Sie die Deko-Abdeckung über Die Installation ist abgeschlossen. -
Seite 14: Einrichten
Einrichten Verbinden Sie Ihren EV Charger über Verwenden Sie die Smartphone-App, Wi-Fi mit dem Internet. um sie in Ihrem Konto zu registrieren. Schritt 1: Einrichten der Wi-Fi-Verbindung mit dem Internet Verwenden Sie ein mobiles Gerät, um Nach dem Einschalten sendet das sich mit dem Zugangspunkt des EV-La- EV-Ladegerät für 5 Minuten einen Wi- degeräts zu verbinden. - Seite 15 Sobald die Verbindung hergestellt ist, sollte sich der Webbrowser auf dem Mobilgerät automatisch öffnen und die Seite für die Wi-Fi-Einrichtung des EV-Ladegeräts anzeigen. Wählen Sie auf der Seite für die Andernfalls scannen Sie den obigen QR-Code, um Wi-Fi-Einrichtung ein Netzwerk aus die Seite für die Wi-Fi-Einrichtung aufzurufen der Liste aus und geben Sie das oder...
- Seite 16 Schritt 2: Laden Sie die Smartphone-App herunter, um die Einrichtung fortzusetzen Laden Sie die Salus EV charger App herunter und registrieren Sie ein Benutzerkonto. Bitte beachten Sie: Wenn Sie bereits ein Salus Premium Lite Konto haben, ist dieses auch mit der Salus EV Charging App kompatibel.
- Seite 17 Ein Bestätigungscode wird Ihnen per E-Mail zugesandt. Geben Sie den Code ein und wählen Sie dann AKTIVIEREN. Fügen Sie die erforderlichen Informa- tionen hinzu, um mit der Erstellung des Kontos fortzufahren. Wählen Sie dann SIGN UP. Einrichten...
-
Seite 18: Schritt 4: Hinzufügen Ihres Ersten Ev-Ladegeräts
Schritt 4: Hinzufügen Ihres ersten EV-Ladegeräts Wählen Sie ADD, um Fahren Sie mit dem Hinzufü- gen des EV-Ladegeräts zur App fort. Das EV-Ladegerät kann auf 2 Arten hinzugefügt werden: Scannen Sie den QR-Code #2, der sich auf dem Seitenetikett des EV Chargers befindet. - Seite 19 Stellen Sie Ihre Wahl für Zeitplan außerhalb der Spitzen- zeiten Fügen Sie einen Namen für das Gerät hinzu & Zeitzone einstellen Legen Sie Ihre Wahl für Legen Sie Ihre Wahl für die Datener- Randomized delay fest fassung fest und wählen Sie Speichern Hinzufügen Ihres ersten EV-Ladegeräts...
-
Seite 20: Schritt 5: Mehrere Ladegeräte Verwalten
Schritt 5: Mehrere Ladegeräte verwalten Mehrere Ladegeräte können mit einem einzigen Benutzerkonto verbunden werden. So kann der Nutzer alle seine Ladegeräte bequem von einem Ort aus überwachen und verwalten. Streichen Sie über das Dashboard der App, um zwischen den verschiedenen Ladegeräten zu wechseln. Mehrere Ladegeräte verwalten... - Seite 21 Dashboard features and settings Dashboard-Funktionen und Einstellungen...
- Seite 22 Schritt 6: Ladevorgang Warten Sie bis zum Erreichen des Verbinden Sie das Ladekabel mit dem Elektro- Ladezeitplans, oder wählen Sie fahrzeug und dem Ladegerät. Wischen Sie mit Boost, um den Zeitplan zu überge- der NFC-Karte über das Ladegerät, oder wählen hen und sofort zu laden.
-
Seite 23: Ladevorgang - Mögliche Anzeigen
Ladevorgang - mögliche Anzeigen Dieser Bildschirm wird angezeigt, Ladebildschirm wenn das EV-Ladegerät den Ladevor- gang stoppt oder unterbricht. Ladevorgang abgeschlossen Fehler-Bildschirm Ladefluss - Potenzialanzeigen... - Seite 24 In-App-Einstellungen für das EV-Ladegerät In-App-Einstellungen für das EV-Ladegerät...
- Seite 25 Hier kann der Name des EV-Ladegeräts geändert werden Wenn Plug&Charge deaktiviert ist, ist vor dem Laden eine Autorisierung erforder- lich, entweder über die App oder durch Durchziehen der NFC-Karte am EV-La- degerät. Um zu verwalten, welche NFC- Karte den Ladevorgang auslösen kann, können Sie auf diesem Bildschirm neue NFC-Karten (durch Scannen des QR-Codes oder Eingabe der Kartennummer) zum...
- Seite 26 Es ist auch ein Meldungsprotokoll des Ma- nipulationsschalters verfügbar, um zu über- prüfen, ob die Abdeckung der Ladestation während des Betriebs geöffnet wurde. Zeit und Zone bearbeiten In-App-Einstellungen für das EV-Ladegerät...
- Seite 27 Max. Ladestrom Zeigt den maximalen Ladestrom an, den dieses EV-Ladegerät liefern kann. (Dies hängt sowohl von der SKU als auch von der Hardware-Einstellung im Ladegerät ab) Anschließen und Laden Wenn diese Funktion aktiviert ist, kann das EV-Ladegerät den Ladevorgang ohne Autorisierung durch die App oder die NFC- Karte einleiten.
-
Seite 28: Andere App-Einstellungen
Andere App-Einstellungen Andere App-Einstellungen... - Seite 29 Profil Benutzerinformationen. Alle intelligenten Ladegeräte Zeigt alle zu diesem Benutzerkonto hinzugefügten Ladestatio- nen und deren aktuellen Status an. Sprache Ändern Sie die Anzeigesprache der App. Other Benachrichtigung Aktivieren/Deaktivieren der App-Benachrichtigung bei Beginn Settings oder Ende des Ladevorgangs. Über Informationen zur App. Datenschutz &...
-
Seite 30: Pen-Fehlerschutz Für Ev7Uk : 7Kw (1-Phasig) Steckdosentyp (Uk-Version)
Abmeldung vom Konto & Zurücksetzen auf Werkseinstellungen Wenn Sie das EV-Ladegerät von Ihrem Konto abmelden, führt das EV-Ladegerät auch einen Werksreset durch. Sobald dies abgeschlossen ist, blinkt die LED am Ladegerät gelb. PEN-Fehlerschutz für EV7UK : 7kW (1-phasig) Steckdosent- yp (UK-Version) Bei der Installation an einem PME-Stromnetz ist es notwendig, den Benutzer vor einem mögli- chen Stromschlag zu schützen, der auftreten kann, wenn der kombinierte Neutral- und Erdleiter (PEN) der Stromversorgung beschädigt oder unterbrochen wird. - Seite 31 Hiermit erklärt Salus Controls, dass dieses EV-Ladegerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EE-Richtlinie 2014/53/EU entspricht. Eine Kopie der vollständigen DoC ist beigefügt. SALUS Controls Units 8-10, Northfield Business Park, Forge Way, Parkgate Rotherham, S60 1SD...
- Seite 32 SALUS Controls ist ein Mitglied der Computime Group SALUS Controls plc verfolgt eine Politik der kontinuierlichen Produktentwicklung und behält sich das Recht vor, die Spezifikation, das Design und die Materialien der in dieser Broschüre aufgeführten Produk- te ohne vorherige Ankündigung zu ändern.
