BEGA 24 434 Gebrauchsanweisung

35.24 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

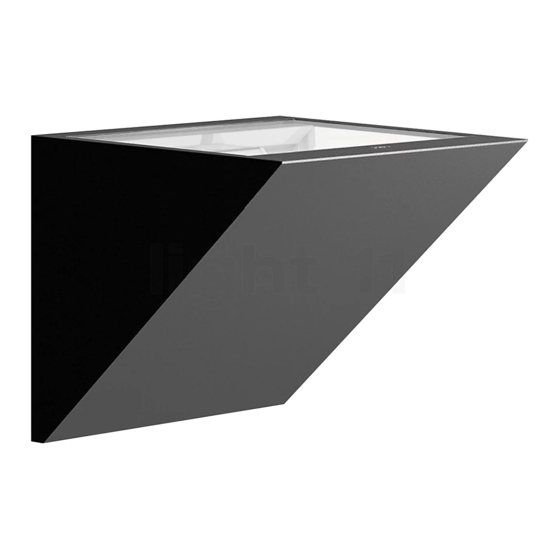

Wandfluter
Wall washer
Lèche-murs
40 40
angestrahlte Fläche
illuminated surface
surface éclairée
135 135
Gebrauchsanweisung
Anwendung
Wandfluter mit asymmetrischer
Lichtstärkeverteilung für die Anstrahlung von
Wand-, Decken- und Bodenflächen.
Die Leuchte kann mit ihrem Lichtaustritt
wahlweise nach oben oder unten gerichtet
montiert werden.
Dark Sky
Bei Montage mit dem Lichtaustritt nach unten
wird das Licht dieser Leuchte gleichmäßig und
hocheffizient auf die zu beleuchtende Fläche
gerichtet. Es wird kein Licht in den oberen
Halbraum der Leuchte emittiert.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Sicherheitsglas klar
Reflektor aus eloxiertem Reinstaluminium
2 Befestigungslanglöcher
Breite 4,8 mm · Abstand 135 x 142 mm
2 Leitungsverschraubungen mit Zugentlastung
zur Durchverdrahtung der Netzanschlussleitung
von ø 7-12 mm
1 Leitungsverschraubung werkseitig mit
Blindstopfen verschlossen
Anschlussklemme 2,5@
mit Steckvorrichtung
Schutzleiteranschluss
BEGA Ultimate Driver
®
Erfüllt Flicker-Anforderungen gemäß IEEE 1789,
DIN IEC/TR 63158, DIN IEC/TR 61547-1
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-276 V
DALI-steuerbar
Anzahl der DALI-Adressen: 1
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK09
Schutz gegen mechanische
Schläge < 10 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 2,0 kg
Dieses Produkt enthält Lichtquellen der
Energieeffizienzklasse(n) D
Instructions for use
Application
Wall washer with asymmetrical light distribution
for illuminating wall, ceiling and floor surfaces.
The luminaire can be installed with the light
distribution opening upwards or downwards.
Dark Sky
For installation with light emission downwards,
the light from this luminaire is directed evenly
and highly efficiently onto the surface to be
illuminated. No light is emitted at all into the
upper half-space of the luminaire.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure coating technology
® ®
Clear safety glass
Reflector made of pure anodised aluminium
2 mounting slots
Width 4.8 mm · Distance 135 x 142 mm
2 screw cable glands with strain relief
for through-wiring power connecting cable
ø 7–12 mm
1 screw cable gland closed at the factory with
a dummy plug
Connecting terminal 2.5@
with plug connection
Earth conductor connection
BEGA Ultimate Driver
Complies with flicker requirements in
accordance with IEEE 1789,
DIN IEC/TR 63158, DIN IEC/TR 61547-1
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-276 V
DALI-controllable
Number of DALI addresses: 1
Basic insulation is provided between the mains
and control cables
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK09
Protection against mechanical
impacts < 10 joule
r – Safety mark
c – Conformity mark
Weight: 2.0 kg
This product contains light sources of energy
efficiency class(es) D
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
165 165
Fiche d'utilisation
Utilisation
Lèche-murs à répartition lumineuse
asymétrique, pour l'éclairage de murs, plafonds
et sols.
Le luminaire peut être installé avec le diffuseur
orienté vers le haut ou vers le bas.
Dark Sky
En cas de montage avec une diffusion
lumineuse vers le bas, la lumière de ce
luminaire est orientée de manière uniforme et
très efficace sur la surface à éclairer. Aucun flux
lumineux n'est émis dans la moitié supérieure
au-dessus du luminaire.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre de sécurité clair
Réflecteur en aluminium pur anodisé
2 trous de fixation oblongs
largeur 4,8 mm Distance 135 x 142mm
2 presse-étoupes avec décharge de traction
pour branchement en dérivation du câble de
raccordement réseau de ø 7-12 mm
1 presse-étoupe fermé en usine avec bouchon
Bornier 2,5@ avec connecteur embrochable
Raccordement de mise à la terre
BEGA Ultimate Driver
Conforme aux exigences en matière de Flicker
(scintillement) selon IEEE 1789,
®
DIN IEC/TR 63158, DIN IEC/TR 61547-1
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-276 V
pour pilotage DALI
Nombre d´adresses DALI : 1
Une isolation de base est prévue entre le câble
de raccordement au réseau et le câble de
commande
BEGA Thermal Control
Régulation thermique temporaire de la
®
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK09
Protection contre les chocs
mécaniques < 10 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 2,0 kg
Ce produit contient des sources lumineuses de
classe d'efficacité énergétique D
24 434
r é c
IP 65
180 180
®
®
®
1 / 3
