01
02
03
04
05
Wiederholen Sie den Bauschritt 1 - 4 bei der linken Tragflächenhälfte. Berücksichtigen Sie
dabei das die Abmessungen in der Zeichnung gespiegelt werden müssen.

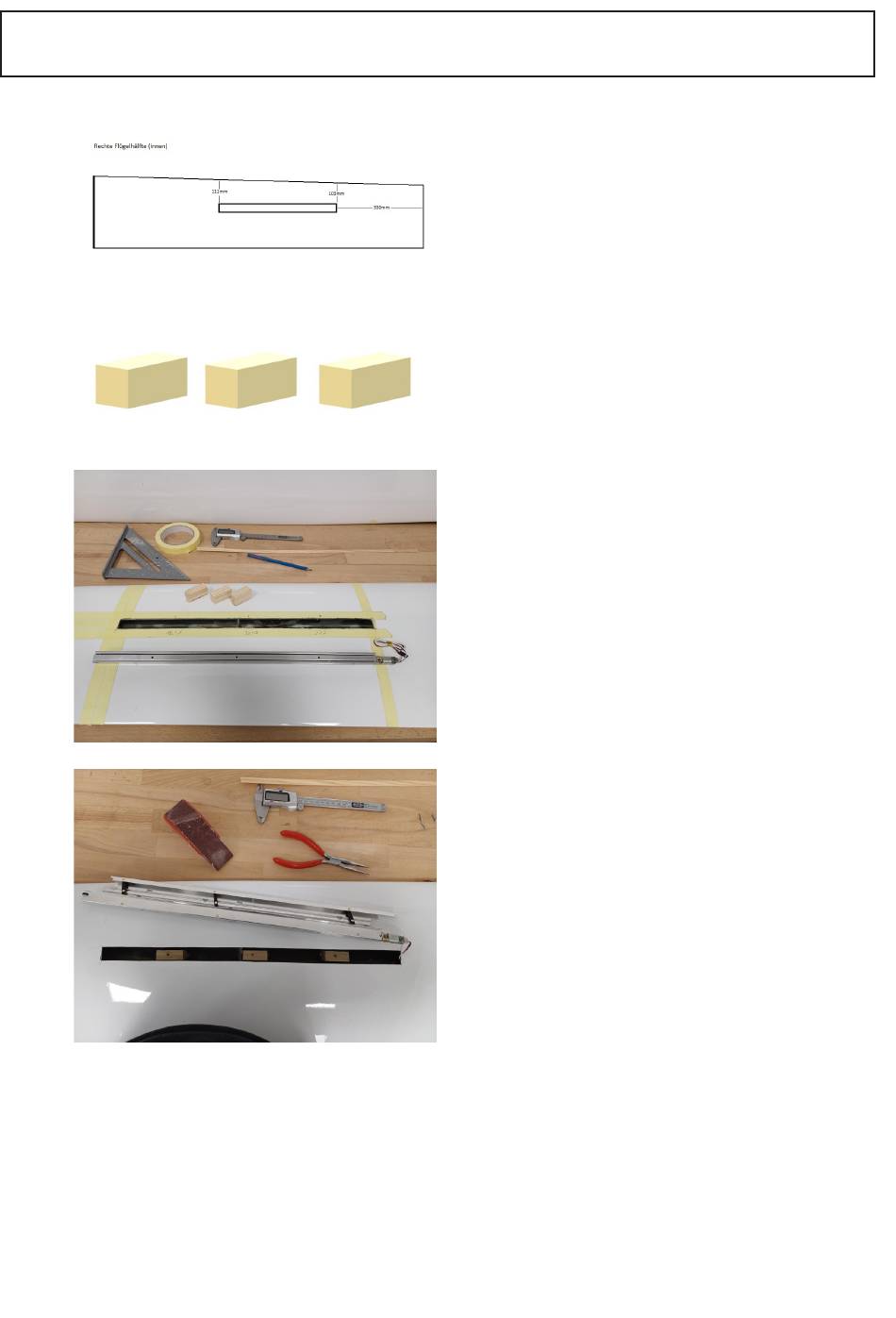

VORBEREITUNG DER TRAGFLÄCHENHÄLFTEN
Fertigen Sie mit geeigneten Werkzeug einen
Ausschnitt für die Störklappe auf der Oberseite
der inneren Tragflächenhälfte wie in der Zeich-
nung angeben.
Fertigen Sie drei Holzblöcke aus Kieferholz,
welche als Unterlage für die Störklappe dienen.
Die Höhe der Holzblöcke sollte so gewählt wer-
den, dass die Störklappe um 1mm zur Tragflä-
chenoberseite versenkt ist.
Platzieren Sie die Holzblöcke im Ausschnitt so
,dass die Befesigungslöcher auf der Unterseite
der Störklappe fluchten.
Nach dem die Positionen für die Holzblöcke
ermittelt sind, werden die Holzblöcke mit ge-
eigneten Klebstoff im Ausschnitt am Boden der
Flächenunterseite eingeklebt.
