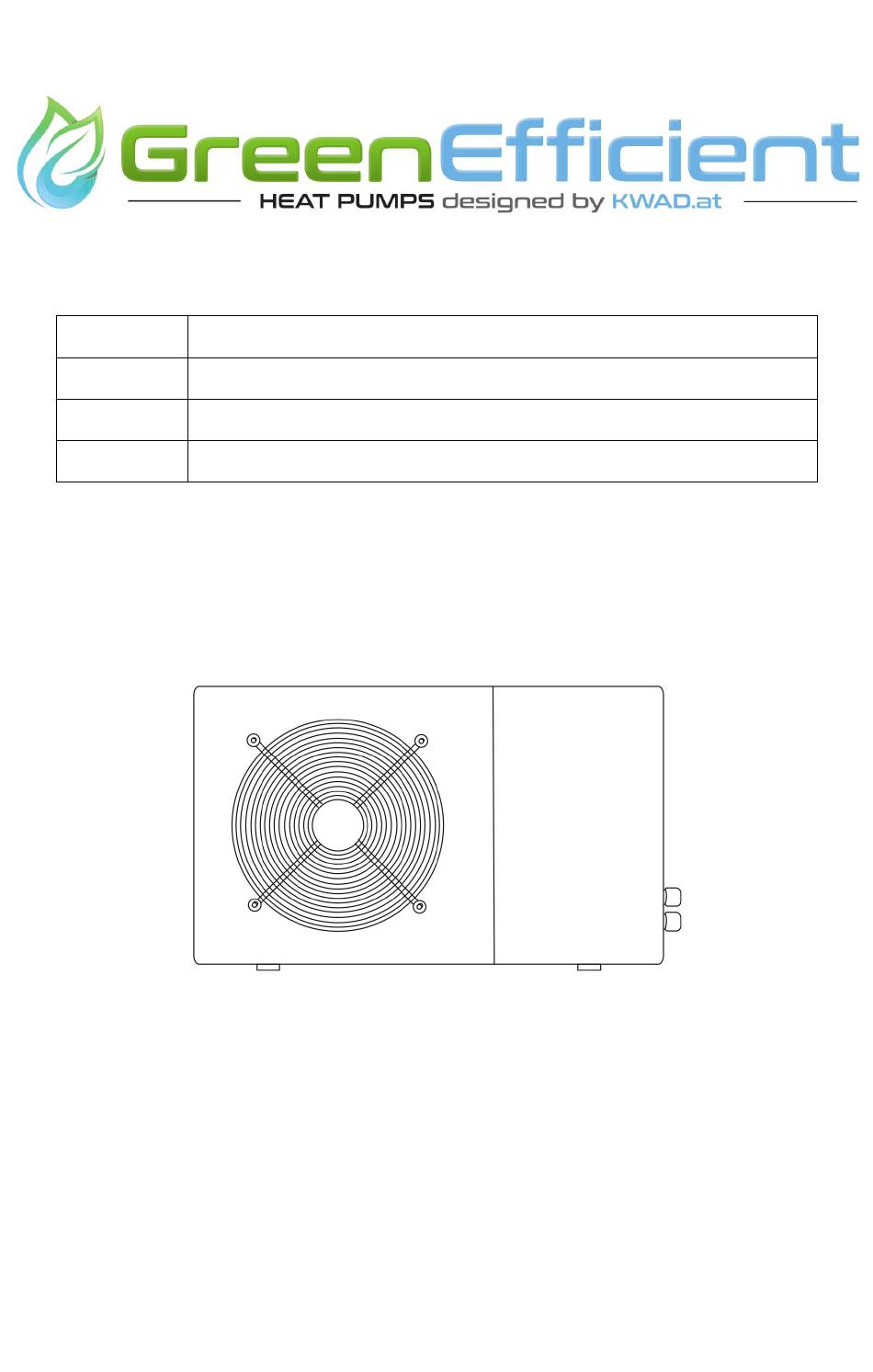

KWAD Green Efficient 5 Benutzer- Und Wartungshandbuch
Schwimmbecken-wärmepumpe
Verwandte Anleitungen für KWAD Green Efficient 5
Inhaltszusammenfassung für KWAD Green Efficient 5
- Seite 28 Green Efficient Schwimmbecken-Wärmepumpe Benutzer- und Wartungshandbuch INDEX 1. Technische Daten 2. Ausmaße 3. Einbau und Anschluss 4. Verkabelung 5. Display-Bedienung 6. Fehlerbehebung 7. Einstellung der Laufdaten 8. Fakten zur Pumpe 9. Wartung 10. Garantie und Rücksendung Danke dass Sie die Green Efficient Schwimbecken-Wärmepumpe für das Beheizen ihres Schwimmbeckens benutzen.
-
Seite 29: Technische Dat
1. Technische Dat Technische Daten der Green Efficient -Wärmepumpe Modell Green Efficient 5 Green Efficient 8 Artikelnummer 11090 11092 *Heizleistung an Luft 28 ℃, Wasser 28 ℃, Luftfeuchtigkeit 80% Heizleistung Energieverbrauch 1.17 POLIZIST. * Heating Capacity at Air 15℃, Water 26℃,Humidity 70%... -
Seite 30: Technische Daten Der Green Efficient-Wärmepumpe Modell
Technische Daten der Green Efficient-Wärmepumpe Modell Green Efficient 10 Green Efficient 12 Artikelnummer 11094 11096 * Heizleistung an Luft 28 ℃ , Wasser 28 ℃ , Luftfeuchtigkeit 80% Heizleistung 9.50 11.50 Energieverbrauch 2.02 2.45 POLIZIST. 4.70 4.70 * Heizleistung an Luft 15 ℃ , Wasser 26 ℃ , Luftfeuchtigkeit 70% Heizleistung 5.60 7.90... -
Seite 31: Installation Und Anschluss
2. Ausmaße Einheit:mm Green Green Green Modell Efficient Efficient Efficient 8/10 1000 3. Installation und Anschluss 3.1 Anmerkungen Die Fabrik liefert nur die Wärmepumpe. Alle anderen Komponenten, einschließlich eines Bypasses wenn nötig, müssen durch den Benutzer oder den Installateur gestellt werden. Achtung: Bitte halten Sie beim Installieren der Wärmepumpe folgende Regeln ein: 1. -
Seite 32: Abstand Zu Ihrem Schwimmbecken
3.2 Positionierung der Wärmepumpe Die Einheit wird an jeder gewünschten Position richtig arbeiten, solange die folgenden drei Elemente vorhanden sind: 1. Frische Luft – 2. Elektrizität – 3.Schwimmbecken- filter Die Einheit kann praktisch an jedem Standort im Außenbereich installiert werden, solange die angegebenen Mindestabstände zu anderen Objekten eingehalten werden. - Seite 33 3.4 Installation des Sperrventils Hinweis: Wenn ein automatisches Dosiergerät für den Chlor und Säuregehalt (pH) verwendet wird, ist es wichtig, die Wärmepumpe vor zu hohen chemischen Konzentrationen, die den Wärmetauscher korrodieren könnten, zu schützen. Aus diesem Grund müssen Geräte dieser Art stets in der Rohrleitung auf der stromabwärtigen Seite der Wärmepumpe montiert werden, und es wird empfohlen, ein Rückschlagventil zu installieren, um eine Rückströmung in der Abwesenheit von Wasserzirkulation zu verhindern.
-
Seite 34: Typische Anordnung
3.5 Typische Anordnung Anmerkung: Diese Anordnung ist nur ein illustratives Beispiel. 3.6 Einstellen des Bypasses Bitte führen Sie die folgenden Schritte aus, um den Bypass anzupassen: 1.Ventil 1 weit geöffnet. Ventil 2 und Ventil 3 geschlossen. 2. Ventil 2 und Ventil 3 halb öffnen, danach Ventil 1 langsam schließen, Wasserdurchfluss zu Ventil 2 und... -
Seite 35: Stromanschluss
starten (die Maschine kann nicht laufen, wenn der Wasserdurchfluss nicht ausreicht). Fahren Sie mit der Einstellung des Bypasses fort, währenddessen die Einlasswassertemperatur überprüft wird. & Outlet Wassertemperatur, es wird optimal sein, wenn der Unterschied um 2 Grad ist. 3.7 Stromanschluss Wichtig: Obwohl die Wärmepumpe elektrisch vom Rest des Schwimmbades isoliert ist, verhindert das nur den Fluss von elektrischem Strom an oder aus dem Wasser in den Pool. - Seite 36 Regelungen in ihrem Standort 3.8 Erstinbetriebnahme Nachdem alle Verbindungen hergestellt und geprüft sind, führen Sie die folgenden Schritte durch: 1. Schalten Sie die Filterpumpe aus. Prüfen Sie ob es ein Leck gibt, und stellen Sie sicher dass das Wasser vom und zum Schwimmbecken fließt. 2.
-
Seite 37: Die Tasten Der Led-Drahtsteuerung
4. Der Betrieb 4.1 Die Tasten der LED-Drahtsteuerung Wenn Wärmepumpe läuft, zeigt LED-Anzeige Wassereintrittstemperatur an. LED 1 leuchtet, wenn der Kompressor läuft. LED 2 leuchtet, wenn eine Störung auftritt.4.2 Turn on/off the heat pump Drücken Sie , um die Wärmepumpe einzuschalten. Die LED-Anzeige zeigt Wassereinstellungstemperatur für Sekunden... -
Seite 38: Parameterüberprüfung
4.4 Parameterüberprüfung Drücken Sie , um die Parameterüberprüfung aufzurufen. Drücken Sie oder , um den Code d0 / d1 zu wählen. Drücken Sie erneut um den gemessenen Wert anzuzeigen. Zum Schluss drücken. Code Parameter Umgebungstemperatur Wassertemperatur Hinweis: Die Parameterdaten können vom Endbenutzer nicht eingestellt werden. -
Seite 39: Fehlercode Am Led-Controller
5.Fehlerbehebung 5.1 Fehlercode am LED-Controller Code Grund Fehlfunktion Lösung 1.Die Schutz vor zu 1.Warten Sie, bis die Umgebungstempera niedriger Umgebungstemperatur tur liegt unter 7℃. Umgebungstempe auf 9℃ ansteigt. ratur 2.Ersetzen Sie den 2.Controller-Fehler. neuen Controller. Wassertemperaturse Ersetzen Sie den Wassertemperatu nsor Unterbrechung Wassertemperatursens rsensor fehlerhaft... -
Seite 40: Andere Störungen Und Lösungen (Keine Anzeige Am Led-Kabelcontroller)
5.2 Andere Störungen und Lösungen (Keine Anzeige am LED-Kabelcontroller) Funktio nsstöru Observing Reason Solution ngen Überprüfen Sie das Keine LED-Kabelste Kabel und den Stromversorgung. uerung Schutzschalter, wenn er angeschlossen ist. Wärme pumpe 1. Wassertemperatur 1. Überprüfen Sie die LED-Drahtco ist Erreichen des Wassertemperatureinst nicht ntroller zeigt... -
Seite 41: Wartung
6. Wartung 6.1 Wartung (1) Sie sollten das Wasserversorgungssystem regelmäßig überprüfen um zu verhindern dass Luft in das System eindringt und niedrigen Wasserfluss verursacht. Es würde die Leistung und Zuverlässigkeit der HP Einheit beeinträchtigen. (2) Reinigen Sie das Becken und das Filtersystem regelmäßig um Schäden and der Einheit durch verschmutzte Filter zu vermeiden. - Seite 42 7. Verkabelung Green Efficient 5/8/10 - 40 -...
- Seite 43 Green Efficient 12 - 41 -...
-
Seite 44: Explodierte Zeichnung
8. Fakten zur Pumpe 8.1 Explodierte Zeichnung Green Efficient 5/11090 - 42 -... - Seite 45 - 43 -...
-
Seite 46: Bauteilliste Ersatzteile
8.2 Bauteilliste Ersatzteile Ersatzteile Obere Abdeckung N / A Umgebungstemparatur. Hochdruckschalter Sensor Clip Auspuff Säule Niederdruckschalter Hinterer Grill Gasleitungen hinten N / A Rohr (Titantauscher zu N / A Kapillare) Rohr (Gasrückführung zu Gas N / A sammeln) Verdampfer Kapillar Isolierfeld Übergangsrohr Lüftermotorhalterung... - Seite 47 9. Zubehör Anti-Erschütterung Unterseite, 4 Unter dem Maschine Standplatz Stück Trockenlegung des Strahles, 2 Unter der unteren Verkleidung Stück - 45 -...
-
Seite 48: Gewährleistung Und Rma (Warenrücksendegenehmigung)
10. Gewährleistung und RMA (Warenrücksendegenehmigung) 10.1 Gewährleistung BESCHRÄNKTE GEWÄHRLEISTUNG Danke für den Kauf unserer Wärmepumpe. Wir garantieren für einen Zeitraum von zwei Jahren ab dem Datum des Erwerbs im Einzelhandel, dass alle Teile hinsichtlich Material und Ausführung frei von Herstellungsmängeln sind. Diese Gewährleistung beschränkt sich auf den ersten Einzelhandelskäufer, ist nicht übertragbar und gilt nicht für Produkte, die von ihrem ursprünglichen Einbauort entfernt wurden. - Seite 49 10.2 RMA Antragsformular Firma: Datum: Adress Ort: PLZ: Land: Anspre Tel.: chpart ner: E-Mail: Fax: Ansprech Datum: partner: Interne Verwendung RMA-Nummer: Ausgestellt von: Datum: Rücksendung wegen: Kopie Kundenrechnung beigelegt? Andere Unterlagen dem RMA-Antrag beigelegt? Beschreibung Unterlagen: Modell Rechnung Nr.: Nr.: Rechnungs...
- Seite 50 Rücksendungen sind "Fracht vorausbezahlt" zu senden. Alle Rücksendungsgebühren sind von Ihnen zu tragen. Für die Rückgabe von Produkten ist eine vorherige Genehmigung erforderlich. Nicht für die Rückgabe genehmigte Produkte werden Ihnen auf Ihre Kosten zurückgeschickt. Wir reparieren oder ersetzen die Produkte und versenden alle Produkte kostenlos mit einem Beförderungsunternehmen unserer Wahl.
- Seite 52 A0111KWAEG3201...
