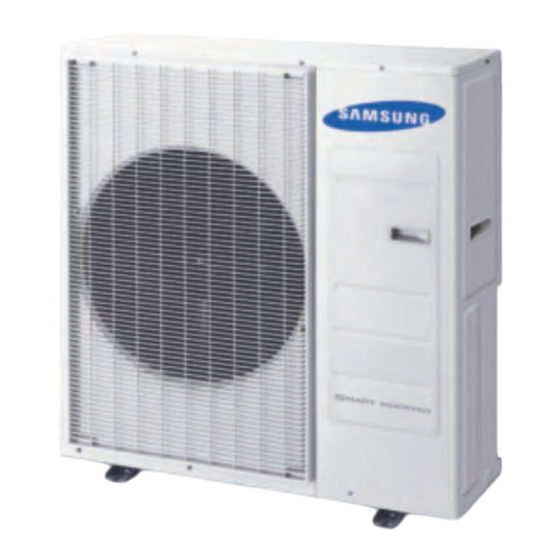

- Seite 1 Installationsanleitung BAC Außengeräte NASA // AC 026-060 MXADKH...
-
Seite 2: Inhaltsverzeichnis
Ablaufschlauch an das Außengerät anschließen Schritt 10 Kältemittelleitungen isolieren Schritt 11 Erdung überprüfen Schritt 12 Endkontrolle und Testbetrieb durchführen Schritt 13 Besondere Verfahren Kältemittel absaugen Innen- und Außengeräte an einem anderen Ort installieren Absperrventil verwenden Anhang Fehlerbehebung Technische Daten MTF Samsung • Inhalt... -
Seite 3: Sicherheitsinformationen
Gerät ordnungsgemäß und sicher entsorgt werden kann. tetypen mit unterschiedlichen Steuerungssystemen kann die Geräte beschädigen und zum Verlust des Garantie- anspruchs führen. Der Hersteller haftet nicht für Schäden, die durch die Verwendung von inkompatiblen Geräten entstehen. MTF Samsung • Sicherheitshinweise... -
Seite 4: Stromversorgung, Sicherung Oder Stromkreisunterbrecher
Abstände installiert werden, damit sie von allen Seiten zugänglich sind und Reparaturen oder Wartungsarbeiten durchgeführt werden können. Die Komponenten des Geräts müssen gut zugänglich und ohne Gefährdung von Personen und Gegenständen einfach zu demontieren sein. MTF Samsung • Sicherheitshinweise... -
Seite 5: Montage Ablauf
(Auf einem Schiff oder an Orten, an denen ein elektrischer Generator etc. als Stromversorgung verwendet wird). Installieren Sie das Gerät so hoch, dass die Basis des Ge- räts gut befestigt werden kann. Stellen Sie sicher, dass Wasser richtig und sicher aus dem Ablaufschlauch abläuft. MTF Samsung • Montage Ablauf... -
Seite 6: Außengerät Abmessungen
Aufstellungsort zu finden, wenden Sie sich bitte an Ihren Händler. Waschen Sie das Meerwasser und den Staub am Wärme- tauscher des Außengeräts ab und bringen Sie ein Korrosi- onsschutzmittel auf (mindestens einmal jährlich). Außengerät Abmessungen Installation mehrerer Außengeräte MTF Samsung • Montage Ablauf... -
Seite 7: Außengerät Befestigen Schritt
20 mm oder höher aus dem Untergrund her- gänglich und abnehmbar sein. vorragen. WARNUNG Sie sollten ein Gitter mit Lamellenlüftungsschlitzen einset- zen.Benutzen Sie kein Gitter mit regendichten Lüftungs- schlitzen. Lüftungsschlitz-Spezifikationen. - Winkel-Kriterien: Weniger als 20˚ - Öffnungsverhältnis-Kriterien: größer als 80% MTF Samsung • Montage Ablauf... -
Seite 8: Strom- Und Kommunikationskabel Sowie Regler Anschließen Schritt
- Das Kupferrohr wird durch die Schrauben nicht beschä- VORSICHT digt. - Der Lüftungskanal ist fest an der Ventilatorhaube mon- Wenn das Außengerät an einem Ort mit Stromleck- oder tiert. Überschwemmungsgefahren montiert wurde, einen ELCB installieren. MTF Samsung • Montage Ablauf... -
Seite 9: Hauptstromkabel Anschließen
Innen- und Außengeräte innerhalb des Kabelkanals liegen. (Mit passendem IP-Wert und Materi- alauswahl für Ihre Anwendung) Der Hauptstromanschluß sollte mit einem Schalter, der alle Pole trennt und einer Kontaktunterbrechung von min- destens 3 mm verbunden werden. MTF Samsung • Montage Ablauf... - Seite 10 3| Die Kabelgröße & Typ muss mit den gültigen lokalen und MFA: Max. Sicherung Amps. (A) nationalen Codes übereinstimmen. • Kabelgröße: Basiert auf dem Wert des MCA. • Kabeltyp: 60245 IEC57(IEC) oder H05RN-F(CENELEC) Grad oder mehr. MTF Samsung • Montage Ablauf...
-
Seite 11: Anschluß Des Außen-/ Innenkabels Und Des Kommunikationskabels
• Angaben für die lokalen Stromspannungen und Ver- zweigungsverkabelungen in Übereinstimmung mit den Außen-zu-Innen Stromeinspeiseklemme lokalen Codes. Angaben • Die Kabel an das Klemmenbrett mit der komprimierten Ringklemme anschließen. • Eine lötlose Ringklemme und einen Anschlußklemme des Stromkabels abdecken und anschließen. MTF Samsung • Montage Ablauf... -
Seite 12: Außen-Zu-Innen Strom- Und Kommunikationskabel Angaben
• Methode 2 : Verdrillen Sie die Kerndrähte und schieben Sie • Wenn das Innengerät in einem Computer- und Netz- sie in die Muffe. werkraum montiert wird, ein doppelt abgeschirmtes (Alu- Band / Polyesterlitze + Kupfer) Kabel des Typs FROHH2R verwenden. MTF Samsung • Montage Ablauf... - Seite 13 Sie den Schrumpfschlauch in der Mitte des Sie das Stromkabel verlängern müssen. Isolierbands an. Fehlerhafte Kabelverbindungen können zu Stromschlä- Eine Gesamtisolationsschicht aus mindestens drei Lagen gen oder Bränden führen. wird benötigt. 6| Erhitzen Sie den Schrumpfschlauch, damit er sich zu- sammenzieht. MTF Samsung • Montage Ablauf...
-
Seite 14: Kältemittelleitung Anschließen Schritt
Schritt 05 Kältemittelleitung anschließen MTF Samsung • Montage Ablauf... -
Seite 15: Optional: Leitungen Schneiden Und Flanschen Schritt
Rohre stopfen / füllen. Nach dem Anschluß der Rohre gemäß der Anleitung vor- gehen, um Interferenzen mit den Innengeräten zu vermei- den. 5| Flansch anhand der Abbildungen von falschen Flanschs unten auf Korrektheit überprüfen. MTF Samsung • Montage Ablauf... -
Seite 16: Verbinden & Luft Im Kreislauf Beseitigen Schritt
1| Jedes Montagerohr an das passende Ventil am Au- ßengerät anschließen und die Flanschmutter festziehen. 2| Gemäß der Abbildung unten die Flanschmutter im Ab- schnitt D von Hand und anschließend mit einem Drehmo- mentschlüssel mit folgendem Wert festziehen. MTF Samsung • Montage Ablauf... -
Seite 17: Kältemittel (R 410A) Hinzufügen Schritt
Informationen anlegen RICHTLINIE (EU) NR 517/2014 DES EUROPÄISCHEN PARLAMENTES UND 1| Überprüfen ob das Sperrventil vollständig RATES vom 16 April 2014 über flourierte Treibhausgase. geschlossen ist. 2| Das Kältemittel über den Serviceport des Flüssigkeits- sperrventiles einfüllen. MTF Samsung • Montage Ablauf... -
Seite 18: Berechnung Menge Kältemittel Zur Zugabe
Die Menge an zusätzlichem Kältemittel hängt von der Situation bei der Montage ab. Daher zuerst das Außengerät vor dem Einleiten des Kältemittels montieren. Diese Arbeiten sollten nur von einem qualifizierten Kältetechniker durchgeführt werden. Nur bei Montage des Außengerätes MTF Samsung • Montage Ablauf... -
Seite 19: Schritt 09 Optional: Gaslecktest Durchführen
1| Zwischen der Unterseite des Außengerätes und dem Boden für die Montage des Ablaufschlauches wie in der Abbildung gezeigt Platz von mehr als "A" mm schaffen. 2| Den Ablaufstopfen in das Loch auf der Unterseite des Außengerätes stecken. MTF Samsung • Montage Ablauf... -
Seite 20: Schritt 11 Isolierung Der Kältelmittelrohre
Material wählen. Meter entfernt von Blitzableitern montieren. • Die Temperatur für Entflammbarkeit sollte bei Isolierma- HINWEIS terial höher als 120°C sein. • Das Erdungskabel der Telefonleitung kann nicht für die Erdung der Klimaanlage verwendet werden. MTF Samsung • Montage Ablauf... -
Seite 21: Endkontrolle Und Testbetrieb Durchführen Schritt
PCB beschädigt werden.) b| Überprüfen, ob der Thermistorsensor, Ablaufpum- pe/-schlauch und die Anzeige korrekt angeschlossen sind. 3| Drücke K1 oder K2 auf dem Außengerät PCB, um den Testmodus zu starten und anzuhalten. MTF Samsung • Montage Ablauf... - Seite 22 • Lang gedrückt K4 (Haupt micom Ver.) 1 mal mehr kurz gedrückt (Inv. micom Ver.) 1 mal mehr kurz gedrückt (E2P . Ver.) MTF Samsung • Montage Ablauf...
- Seite 23 Weile lang gedrückt halten, um den Auswahlmodus auf- zurufen. (Anfangswert: 00AU) - Bei laufender Klimaanlage kann kein Auswahlmodus aufgerufen werden. b Die Adresse bei SEG3 und SEG4 durch kurzes Drücken auf den K2 Schalter eingeben. MTF Samsung • Montage Ablauf...
-
Seite 24: Besondere Verfahren
Lecks überprüfen. Wenn keine Lecks mehr 5| Rohre zu den Außengeräten abtrennen. Gleichzeitig auftreten, die Achse ganz festziehen. die Rohre der Außengeräte und die anderen Rohre mit einer Kappe oder einem Vinylstopfen abdecken, damit keine fremden Materialien hineingeraten. MTF Samsung • Besondere Verfahren... -
Seite 25: Anhang
ANHANG Fehlerbehebung Die unten stehende Tabelle erläutert die Angaben für eine routinemäßige Selbstdiagnose. Tritt während des Betriebes ein Fehler auf, wird dieser auf dem Display des Außengerätes PCB LED, MAIN PCB und INVER- TER PCB angezeigt. MTF Samsung • Anhang... -
Seite 26: Technische Daten
Technische Daten MTF Samsung • Anhang... -
