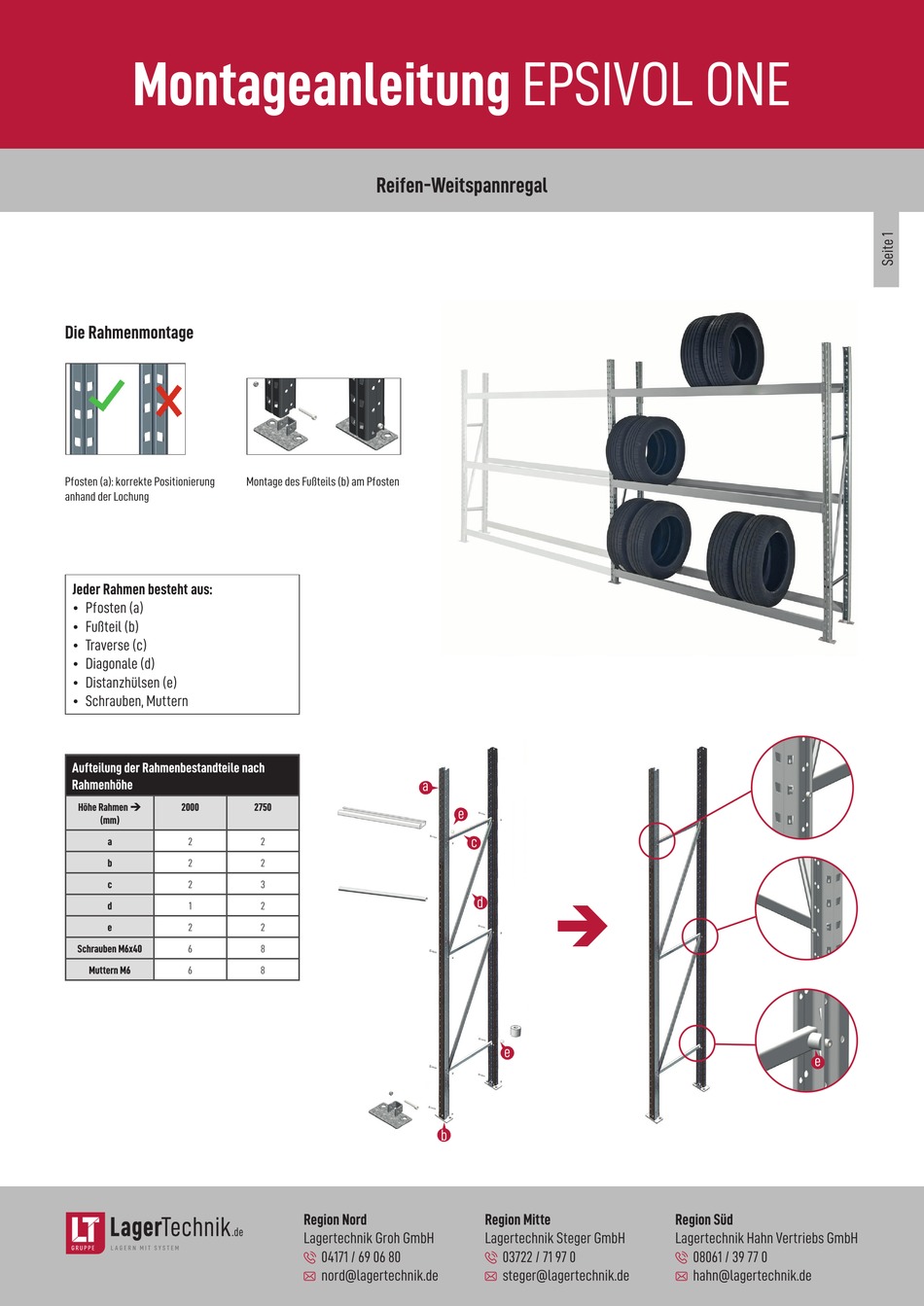

Montageanleitung EPSIVOL ONE
Die Rahmenmontage
Pfosten (a): korrekte Positionierung
anhand der Lochung
Jeder Rahmen besteht aus:
• Pfosten (a)
• Fußteil (b)
• Traverse (c)
• Diagonale (d)
• Distanzhülsen (e)
• Schrauben, Muttern
Aufteilung der Rahmenbestandteile nach
Rahmenhöhe
Höhe Rahmen
2000
(mm)
a
2
b
2
c
2
d
1
e
2
Schrauben M6x40
6
Muttern M6
6
Reifen-Weitspannregal
Montage des Fußteils (b) am Pfosten
2750
2
2
3
2
2
8
8
Region Nord
Lagertechnik Groh GmbH
04171 / 69 06 80
nord@lagertechnik.de
a
e
c
d
e
b
Region Mitte
Lagertechnik Steger GmbH
03722 / 71 97 0
steger@lagertechnik.de
e
Region Süd
Lagertechnik Hahn Vertriebs GmbH
08061 / 39 77 0
hahn@lagertechnik.de
