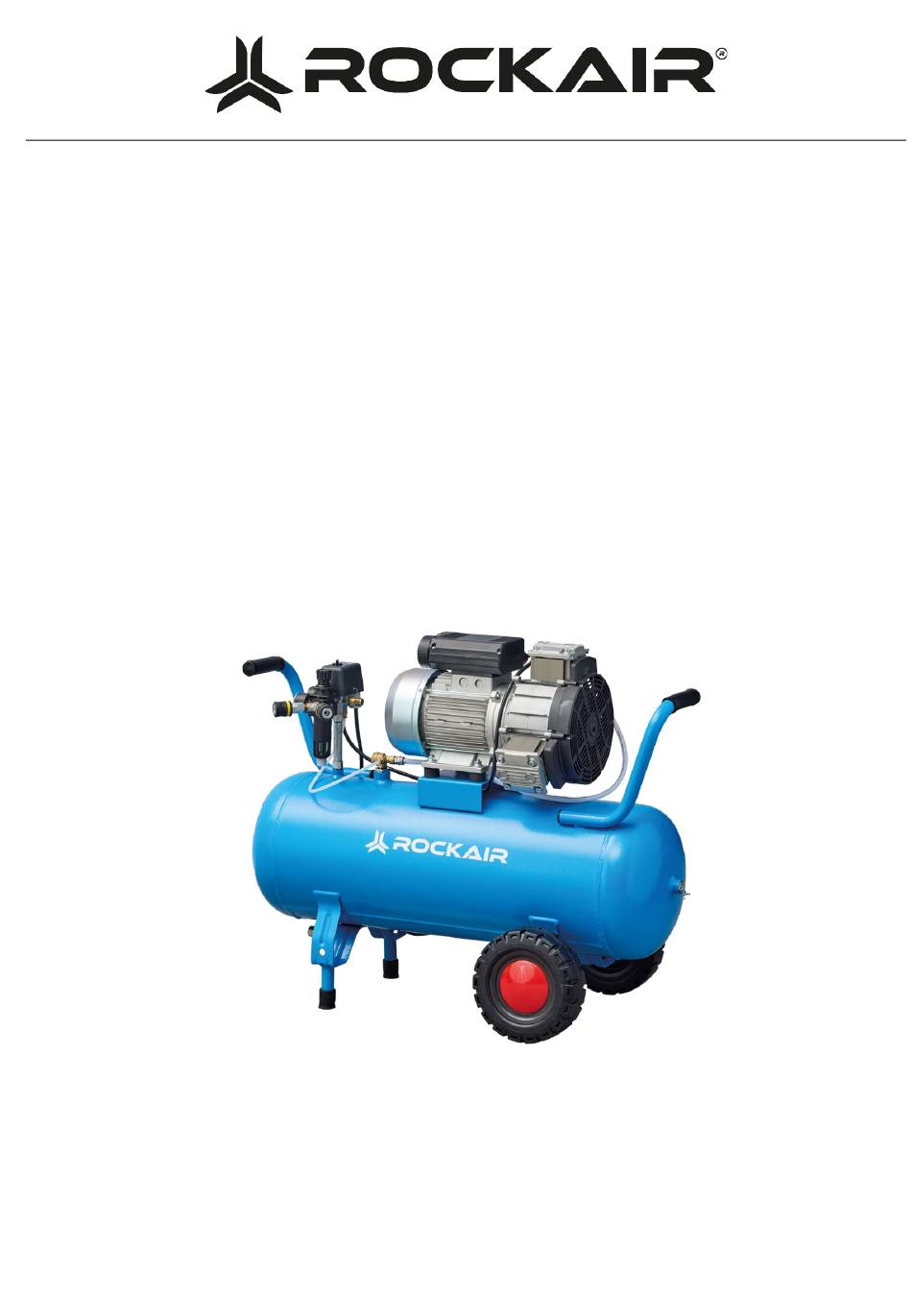

Bedienungsanleitung
Kompressor K-50-320M OF
Mode d'emploi
Compresseur K-50-320M OF
Istruzioni per l'uso
Compressore K-50-320M OF
Technische Änderungen, die dem Fortschritt oder der Sicherheit dienen, sind jederzeit vorbehalten.
Sous réserve de modifications servant au progrès technique et à la sécurité.
Ci riserviamo il diritto di apportare modifiche tecniche in qualsiasi momento nell'interesse del progresso o della sicurezza.
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rockair K-50-320M OF

Inhaltszusammenfassung für Rockair K-50-320M OF

  • Seite 1 Bedienungsanleitung Kompressor K-50-320M OF Mode d‘emploi Compresseur K-50-320M OF Istruzioni per l'uso Compressore K-50-320M OF Technische Änderungen, die dem Fortschritt oder der Sicherheit dienen, sind jederzeit vorbehalten. Sous réserve de modifications servant au progrès technique et à la sécurité. Ci riserviamo il diritto di apportare modifiche tecniche in qualsiasi momento nell'interesse del progresso o della sicurezza.

  • Seite 2: Ce-Konformität

    CE-Konformität CE‐Konformitätserklärung Declaration de Conformite CE Dichiarazione di conformità CE Produkt / Produit / Prodotto: Kompressor K-50-320M OF Compresseur K-50-320M OF Compressore K-50-320M OF Marke / Marque / Marchio: Rockair Hersteller / Fabricant / Produttore: Widmer AG/SA, Frauenfelderstrasse 33, 8555 Müllheim Schweiz / Suisse Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...

  • Seite 3: Maschinenbeschreibung

    Maschinenbeschreibung Um die Luft zu verdichten, benötigt der Kompressor einen Kolben, welcher Zylinder mittels des Elektromotors in Auf- und Abwärtsbewegungen betrieben wird. Bei der Abwärtsbewegung wird Luft durch den Filter und das Einlassventil angesogen. Dabei ist das Auslassventil geschlossen. Bei der anschliessenden Aufwärtsbewegung des Kolbens wird das Einlassventil geschlossen, die Luft im Zylinderraum verdichtet und über das Auslassventil in die Luftleitung geleitet.

  • Seite 4: Technische Daten

    Technische Daten Kompressor K-50-320M OF Nenneingangsspannung 230V ~50 Hz Leistung 1.5 kW Lärmpegel dB (A) Tankinhalt l Ansaugleistung l/min. Luftleistung eff. 7 bar l/min Zylinder Anzahl Drehzahl min-1 1350 Absicherung A Luftdruck max. bar Kabellänge m Steckertyp Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden.

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Wichtige Sicherheitsvorschriften Die Bedienungsanleitung sowohl vor der ersten Benützung als auch bei Fragen zur Betriebsweise aufmerksam durchlesen. 1.1 Feuergefahr Niemals flammbare Flüssigkeiten oder Gase im Bereich des Kompressors verarbeiten. Niemals beim Verarbeiten von flammbaren Flüssigkeiten oder Gasen rauchen. 1.2 Gefahr vom elektrischen Stromschlag Vor allen Wartungsarbeiten ist der Kompressor vom Stromnetz zu trennen.

  • Seite 6: Gefahr Der Druckluft

    Sicherheitshinweise 1.7 Gefahr der Druckluft Bei der Benutzung von Druckluft sind die Augen mit einer Brille zu schützen. Niemals Druckluft gegen den eigenen Körper oder deren anderer Personen richten. Bei Wartungsarbeiten und nach Gebrauch den Kompressor vom Stromnetz trennen. 1.8 Transport und Aufstellen des Kompressors Beim Transport des Kompressors diesen vor umstürzen oder anderen Beschädigungen schützen.
  • Seite 7 Wartung eine lange Lebensdauer haben wird. Hinweise Für eine lange Lebensdauer ihres Rockair Kompressors achten Sie auf eine saubere Umgebung und korrekte Installation. Regelmässige Wartung und Pflege der Maschine gemäss Beschrieb in dieser Anleitung sind für einen problemlosen Betrieb Bedingung. Lesen Sie die Anleitung vor erstem Gebrauch genaustens, für die Beantwortung offener Fragen wenden Sie sich an ihren Fachhändler.
  • Seite 8 Der gewünschte Luftdruck wird mit dem Druckregulierer eingestellt. Durch das Drehen des Verstelldrehgriffes in Uhrzeigerrichtung erhöht sich der Luftdruck – durch Drehen in Gegenuhrzeigersinn verringert sich der Luftdruck. Der Rockair Kompressor ist mit einem Motorüberlastschutz ausgerüstet. Dieser stoppt den Motor bei Überlastung oder - leistung.
  • Seite 9 Hinweise Wartung Warnung: Vor jeden Wartungs- oder Reparaturarbeiten ist der Kompressor vom Stromnetz zu trennen und die Druckluft im Tank vollständig abzulassen. Tägliche Wartung oder 20 Betriebsstunden Kondenswasser vom Tank ablassen. Das Wasser ist aus Umweltgründen nach gesetzlichen Vorschriften • fachgerecht zu entsorgen.
  • Seite 10 Hinweise Zylinderkopfschrauben nachziehen: 1,8 kg/mt Zylinderkopfschrauben Luftfilterwechsel Die 4 Schrauben entfernen und die schwarze Abdeckung abnehmen. Schrauben entfernen Filterkartusche demontieren, reinigen oder ersetzen Filterkartusche...
  • Seite 11 Fehlersuche Warnung: Vor jeden Wartungs- oder Reparaturarbeiten ist der Kompressor vom Stromnetz zu trennen und die Druckluft im Tank abzulassen. Problem Mögliche Ursache Fehlerbehebung Kompressor startet nicht oder 1. Netzkabel nicht angeschlossen 1. Netzkabel anschliessen stellt nach Start ab 2. Motor überhitzt 2.

  • Seite 12: Entsorgung Und Umweltschutz

    Entsorgung und Umweltschutz Sollten Sie für Ihr Gerät eines Tages keine Verwendung mehr haben, oder sollte das Gerät so intensiv genutzt worden sein, dass Sie dieses ersetzen müssen, so entsorgen Sie es umweltgerecht. Maschinen gehören nicht in den Hausmüll. Geben Sie das Gerät an einer Verwertstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugefügt werden.

  • Seite 13: Ersatzteilzeichnung

    Ersatzteilzeichnung...

  • Seite 14: Ersatzteilliste

    Ersatzteilliste Teilenummer Beschreibung Menge Liegender Tank LT. 50 PF Kabel H05VV-F 3x1,5 - 3 Meter mit Schweizer Stecker Druckschalter MDR 2/11 - 6-8 Bar Rückschlagventil 3/8" x 1/4“ MF Sicherheitsventil 1/4“ - 11 bar zertifiziert Druckminderer mit Wasserabscheider 1/4“ Manometer D.53 ATT.POST. 1/4“ Gerade Verschraubung 1/4“...
  • Seite 15 Ersatzteilzeichnung...
  • Seite 16 Ersatzteilliste Teilenummer Beschreibung Menge Motor 2 HP M90 einphasig 3 Seitig L-Fitting D10 x 3/8“ fest konisch Zentrierstift D8 H8 Filter Top 300 D24 x 50 x 41H Schraube M8 x 25 Schraube 4.2 x 25 Schraube M6 x 100 Schraube M6 x 70 Schraube M6 x 15 Schraube M6 x 20...
  • Seite 17 Ersatzteilzeichnung Teilenummer Beschreibung Menge Pleuelstange D60 mit M6 Gewinde Top 300 Segment Top 300 Segment-Befestigungsscheibe D60 Top 300 Pleuellager oben 125/250/300/350 (6008) Exzenter-Pleuelstange 3-seitig oben 300/350 Kreuzschlitzschraube M6 x 25...
  • Seite 18 Ersatzteilzeichnung Teilenummer Beschreibung Menge Ventilplatte (Gehäuse) oben bearbeitet 300 obere Ventilklappe Unterlegscheibe M4 gerändelte Federscheibe M4 Schraube M4 x 12 Mittlere Mutter M4 Inox...
  • Seite 52 Texte wurden automatisiert übersetzt mit Deepl.com Les textes ont été traduits automatiquement avec Deepl.com I testi sono stati tradotti automaticamente con Deepl.com...
