Comelit RF12PIR Technisches Handbuch

art:
RF12PIR
T E C H N I S C H E S H A N D B U C H
Funk-Bewegungssensor
12 m
RF12PIR ist ein drahtloser Infrarot-
Bewegungsmelder mit einem innovativen Design,
der dank des bidirektionalen Protokolls von
Comelit optional die Deaktivierung der Erfassungen
bei ausgeschaltetem Alarmsystem ermöglicht.
Vollständig von der Zentrale aus konfigurierbar
in Bezug auf die Anzahl der Impulse, die LED-
Aktivierung, die Sleep-Zeit, ist es auch mit einigen
Brücken für die Konfiguration der wichtigsten
Parameter ausgestattet.

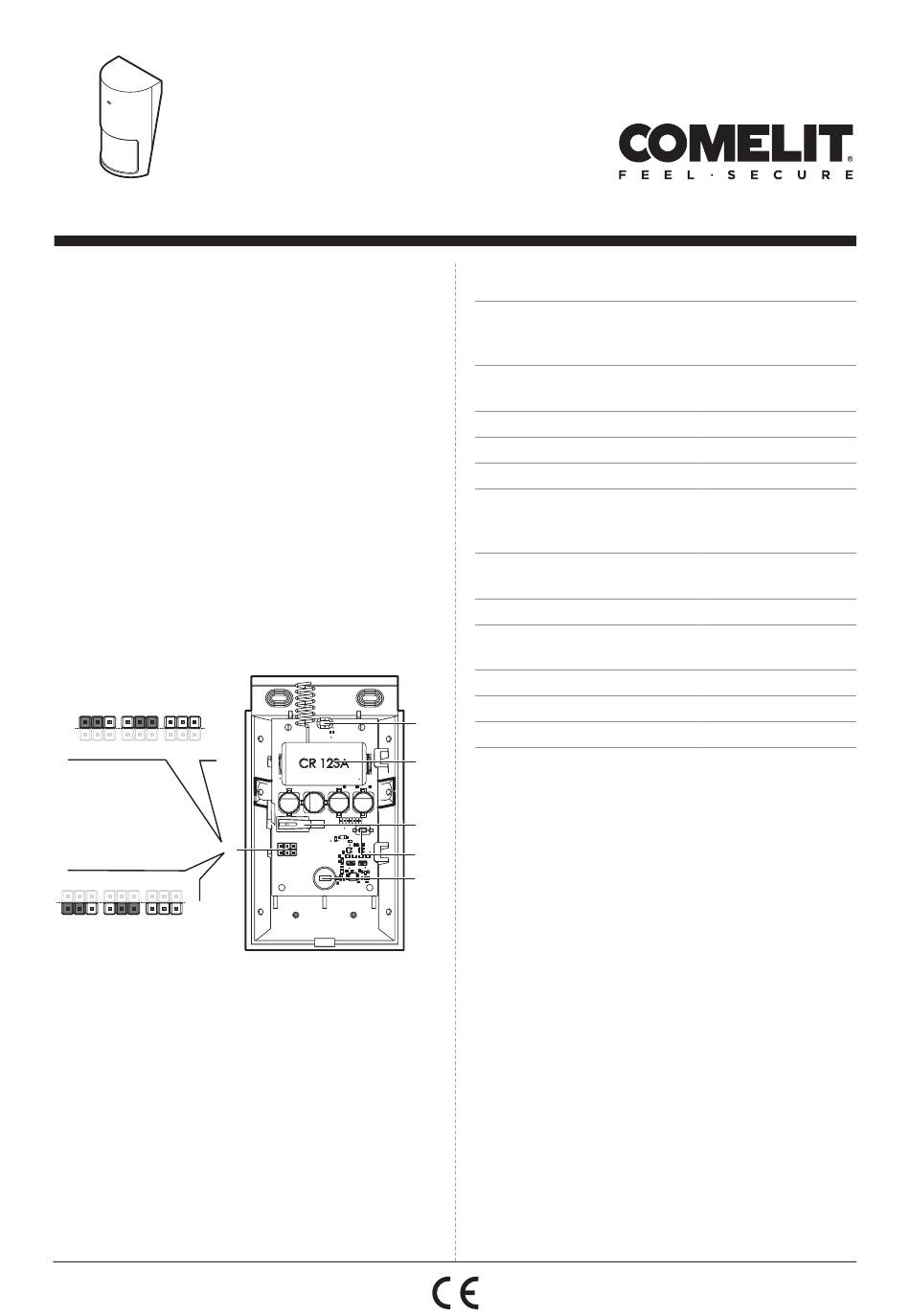

BESCHREIBUNG
1 Impuls 2 Impulse REMOTE
Jumper
Impuls
Jumper LED
LED OFF LED ON REMOTE
1. Konfigurations-Jumper
2. LED mit 3 Farben
3. CR123A Batterie
4. Manipulationssicherer Schalter
5. Registrierungstaste
6. PIR-Sensor
1
TECHNISCHE MERKMALE
Typ RF-Kommunikation Bidirektional
RF-Bereich TX/RX
(offener Bereich)
Erfassungsbereich 90° - 12 m
Montagehöhe 1,8 m - 3 m
Energiesparmodus √
Grundplatte für Wand-/
Deckenbefestigung
Manipulationssicherer
Niederspannungsschwelle 2,6 V
Stromaufnahme
(TX / Standby)
EMC-Störfestigkeit EN 50130-4
Betriebstemperaturbereich -10 ÷ 50°C
2
Abmessungen 63 x 55 x 118 mm
3
SPEICHERN
4
Weitere Informationen entnehmen Sie bitte dem
vollständigen Handbuch zur Programmierung der
5
Zentrale.
6
√ Vergewissern Sie sich, dass der Sensor noch
nicht registriert wurde. Wenn dies der Fall ist,
befolgen Sie das Zurücksetzungsverfahren.
1. Rufen Sie das Menü für die Anmeldung
der RF-Funkzonen in der Zentrale oder die
Programmiersoftware auf.
2. Wählen Sie die Zone aus, die Sie erfassen
möchten, und bestätigen Sie: Die Zentrale wartet
nun auf ein Anmeldesignal vom Gerät.
Es gibt nun zwei Möglichkeiten, den Sensor in der
Zentrale zu registrieren:
• Option A: Entfernen Sie die
Batterieentnahmelasche (falls am Gerät
vorhanden).
• Option B: Drücken Sie die Taste „ENROLLin der
Platine des Sensors.
868,05 ÷ 869,95
MHz
1500 m
Optional
BRK004
√
Schalter
26mA / 4μA
