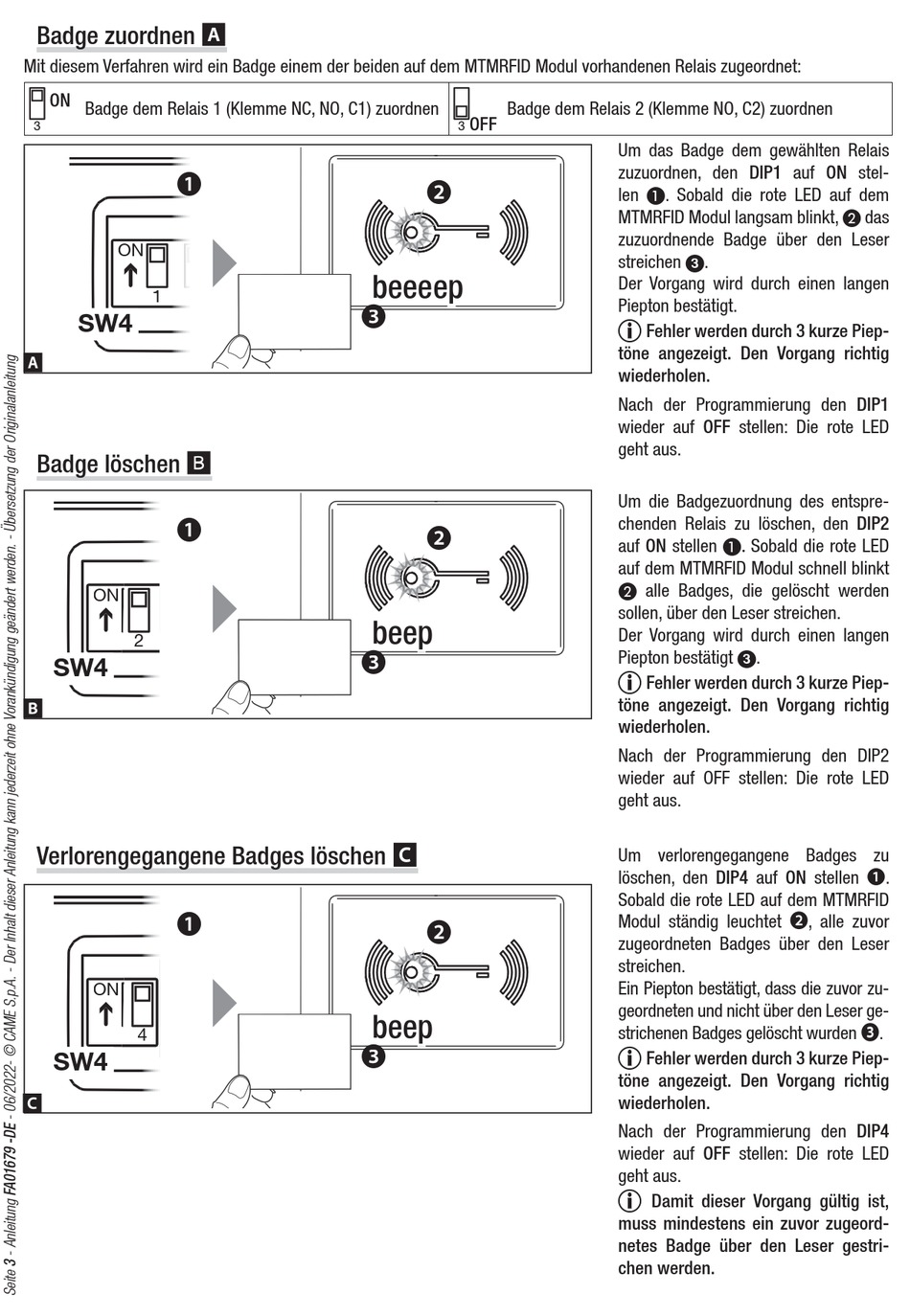

Badge zuordnen
Mit diesem Verfahren wird ein Badge einem der beiden auf dem MTMRFID Modul vorhandenen Relais zugeordnet:
ON Badge dem Relais 1 (Klemme NC, NO, C1) zuordnen
❶
ON
1
2
S S W4
Badge löschen
❶
ON
1
2
S S W4
Verlorengegangene Badges löschen
❶
ON
1
4
S S W4
Badge dem Relais 2 (Klemme NO, C2) zuordnen
OFF
❷
beeeep
beeeep
❸
❷
beep
beep
❸
❷
beep
beep
❸
Um das Badge dem gewählten Relais
zuzuordnen, den DIP1 auf ON stel-
len A. Sobald die rote LED auf dem
MTMRFID Modul langsam blinkt, B das
zuzuordnende Badge über den Leser
streichen 3.
Der Vorgang wird durch einen langen
Piepton bestätigt.
Fehler werden durch 3 kurze Piep-
töne angezeigt. Den Vorgang richtig
wiederholen.
Nach der Programmierung den DIP1
wieder auf OFF stellen: Die rote LED
geht aus.
Um die Badgezuordnung des entspre-
chenden Relais zu löschen, den DIP2
auf ON stellen A. Sobald die rote LED
auf dem MTMRFID Modul schnell blinkt
B alle Badges, die gelöscht werden
sollen, über den Leser streichen.
Der Vorgang wird durch einen langen
Piepton bestätigt 3.
Fehler werden durch 3 kurze Piep-
töne angezeigt. Den Vorgang richtig
wiederholen.
Nach der Programmierung den DIP2
wieder auf OFF stellen: Die rote LED
geht aus.
Um verlorengegangene Badges zu
löschen, den DIP4 auf ON stellen ❶.
Sobald die rote LED auf dem MTMRFID
Modul ständig leuchtet ❷, alle zuvor
zugeordneten Badges über den Leser
streichen.
Ein Piepton bestätigt, dass die zuvor zu-
geordneten und nicht über den Leser ge-
strichenen Badges gelöscht wurden ❸.
Fehler werden durch 3 kurze Piep-
töne angezeigt. Den Vorgang richtig
wiederholen.
Nach der Programmierung den DIP4
wieder auf OFF stellen: Die rote LED
geht aus.
Damit dieser Vorgang gültig ist,
muss mindestens ein zuvor zugeord-
netes Badge über den Leser gestri-
chen werden.
