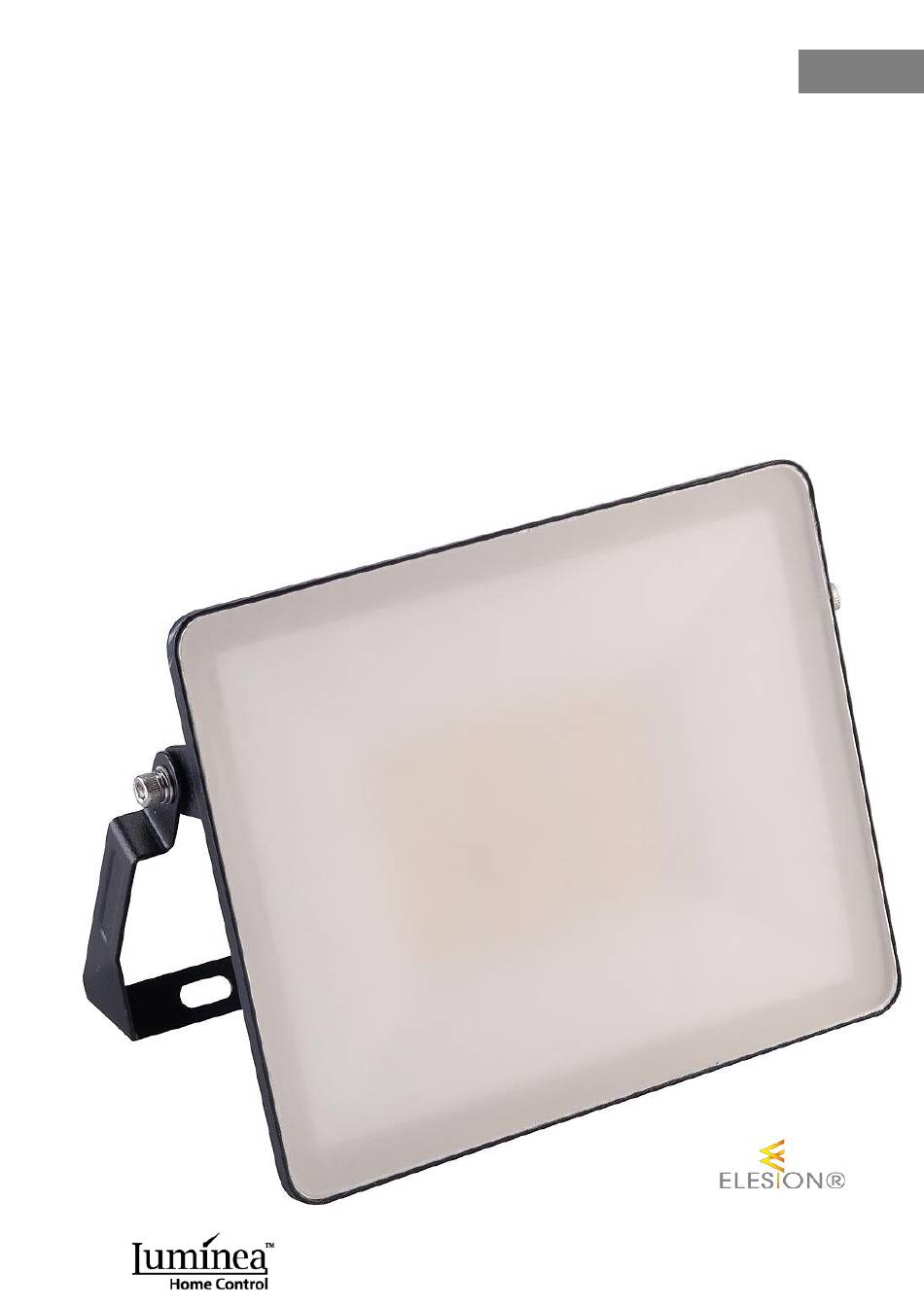

- Seite 1 WLAN-LED-Fluter LED-400 mit RGB-CCT-LEDs, App- und Sprachsteuerung, 4.280 lm Bedienungsanleitung ZX-5033-675...
- Seite 2 Inhaltsverzeichnis Ihr neuer LED-Fluter ......................4 Lieferumfang........................4 Wichtige Hinweise zu Beginn ................... 5 Sicherheitshinweise ......................5 Wichtige Hinweise zur Entsorgung ................... 6 Konformitätserklärung ...................... 6 Produktdetails ........................7 Montage-Hinweise ......................8 Montage ..........................8 Stromversorgung ....................... 8 App installieren ......................... 9 LED-Fluter mit App verbinden ..................
- Seite 3 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.luminea.info Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Luminea - www.luminea.info...
- Seite 4 Ihr neuer LED-Fluter Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieses LED-Fluter mit RGB-CCT-LEDs, WLAN und App für welt- weite Steuerung. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie ihren neuen LED-Fluter optimal einsetzen können. Lieferumfang •...
- Seite 5 Wichtige Hinweise zu Beginn Sicherheitshinweise • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit da- rauf zugreifen können. Geben Sie sie an Nachbenutzer weiter. • Bitte beachten Sie beim Gebrauch die Sicherheitshinweise. •...
- Seite 6 Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wen- den Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL GmbH, dass sich das Produkt ZX-5033-675 in Übereinstimmung mit der Funkanlagen-Richtlinie 2014/53/EU, der Ökodesignrichtlinie 2009/125/EG, der RoHS-...
- Seite 7 Produktdetails LEDs Schraubenbefestigungslöcher Schwenkbarer Montagebügel Stromanschlusskabel Luminea - www.luminea.info...
- Seite 8 Montage-Hinweise ACHTUNG! Die Installation darf nur durch Personen mit einschlägigen elektrotechni- schen Kenntnissen und Erfahrungen (z.B. Elektriker) erfolgen, die mit den einschlägigen Vorschriften (z.B. VDE) vertraut sind! Es besteht Lebensge- fahr durch einen elektrischen Schlag! Durch eine unsachgemäße Installation gefährden Sie ihr eigenes Leben und das Leben der Nutzer der elektrischen Anlage.
- Seite 9 ACHTUNG! Schalten Sie die Stromversorgung bzw. die Anschlussleitung spannungs- frei, bevor Sie jegliche Arbeiten vornehmen! Es besteht die Gefahr eines elektrischen Schlags mit Todesfolge! Schließen Sie das offene Stromkabel-Ende des Fluters mithilfe einer geeigneten Verbin- dungshilfe (z.B. Lüsterklemme, Dosenklemme, etc.) an Ihre 3-adrige Hausstromleitung an. Achten Sie bei darauf die einzelnen Leitungen L, N und Erdung korrekt und mit festem Halt miteinander zu verbinden.
- Seite 10 HINWEIS: Der LED-Fluter kann nur in ein 2,4-GHz-WLAN eingebunden werden. 5-GHz- WLAN erkennen Sie meist daran, dass ein „5G“ an den Netzwerknamen an- gehängt ist. 1. Schalten Sie die Bluetooth und die Ortungs-Funktion auf Ihrem Mobilgeräte ein. Diese Optionen werden nur zum Verbinden benötigt und können anschließend auf dem Mobil- gerät wieder deaktiviert werden.
- Seite 11 Steuerseite des LED-Fluters 1. Tippen Sie in der Geräteliste (Mein-Zuhause-Tab) auf Ihren LED-Fluter. Die Steuerseite wird aufgerufen. 2. Steuern Sie Ihren LED-Fluter, indem Sie auf das entsprechende Symbol tippen. Zurück Geräte-Einstellungen Steuerungsauswahl für Licht in Weiß Geräte-Name oder Bunt Steuerungsauswahl für Szenen- Licht oder Licht im Takt von Musik Farbkreis Aktuelle Leuchtfarbe...
- Seite 12 Zeitplan einstellen 1. Tippen Sie auf Zeitplan. 2. Tippen Sie auf Hinzufügen. 3. Stellen Sie mit den Zahlen die gewünschte Uhrzeit ein. 4. Wählen Sie unter wiederholen aus, an welchen Tagen der Zeitplan steuern soll. Ohne die Auswahl eines Tages erfolgt die Steuerung einmalig zur eingestellten Uhrzeit. 5.
- Seite 13 HINWEIS: Wie Sie Ihren WLAN-LED-Fluter mit Amazon Alexa oder Google Assistant ver- knüpfen, erfahren Sie in der allgemeinen App-Übersicht. Diese finden Sie online unter www.pearl.de/support. Geben Sie dort im Suchfeld einfach die Artikelnummer ZX-5033 ein. www.pearl.de/support List der Sprachbefehle Alexa, schalte XXX ein. Einschalten OK, Google, schalte XXX ein.
- Seite 14 1. Tippen Sie auf der Steuerseite oben rechts auf das Icon für die Geräteeinstellungen. 2. Tippen Sie auf einen Menüpunkt oder die Schaltfläche neben einem Menüpunkt, um die gewünschten Einstellungen vorzunehmen. Es stehen folgende Optionen zur Auswahl: Menüpunkt Funktion Name des Gerätes ändern Namen, Symbol und Standort anpassen Inhaber, IP-Adresse, Geräte-ID, Zeitzone Information des Geräts...
- Seite 15 Datenschutz Bevor Sie das Gerät an Dritte weitergeben, zur Reparatur schicken oder zurückgeben: • Entfernen Sie das Gerät aus der App. Eine Erklärung, weshalb bestimmte Personendaten zur Registrierung bzw. bestimmte Freigaben zur Verwendung benötigt werden, erhalten Sie in der App. Technische Daten 220 –...
- Seite 16 Kundenservice: DE: +49(0)7631–360–350 CH: +41 (0)800 55 4000 FR: +33(0)388–580–202 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV4 – 20.01.2025 – JvdH/LW/GW//MF Luminea – www.luminea.info...
- Seite 17 LED-400 Projecteur RVB CCT connecté 4280 lm / 50 W avec commande vocale Mode d'emploi ZX-5033-675...
- Seite 18 Table des matières Votre nouveau projecteur LED ..................4 Contenu ..........................4 Consignes préalables ......................4 Consignes de sécurité ...................... 4 Consignes importantes pour le traitement des déchets ............ 6 Déclaration de conformité ....................6 Description du produit....................... 7 Instructions de montage ....................7 Montage ..........................
- Seite 19 Luminea – www.luminea.fr...
- Seite 20 Votre nouveau projecteur LED Chère cliente, cher client, Nous vous remercions d'avoir choisi ce projecteur. Afin d'utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes. Contenu • Projecteur LED • Mode d'emploi Application recommandée Pour utiliser le produit avec l'application mobile, vous avez besoin d'une application capable d'établir une connexion entre le produit et votre appareil mobile.
- Seite 21 • Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout danger. N'utilisez pas l'appareil tant que la réparation n‘a pas été effectuée. • En raison des signaux bluetooth, veillez à maintenir une distance de sécurité suffisante entre l'appareil et toute personne pourvue d'un stimulateur cardiaque.
- Seite 22 Consignes importantes pour le traitement des déchets Cet appareil électronique ne doit PAS être jeté dans la poubelle de déchets ménagers. Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité...
- Seite 23 Description du produit Trous de fixation pour vis Étrier de montage inclinable Câble d'alimentation Instructions de montage ATTENTION ! L'installation ne doit être effectuée que par des personnes possédant les connaissances électrotechniques nécessaires et l'expérience requise (par exemple des électriciens), et maîtrisant les normes en vigueur (par exemple VDE).
- Seite 24 • Choix du matériel d'installation électrique pour assurer un arrêt sécurisé • Indices de protection IP • Montage du matériel d'installation électrique • Type de réseau (TN, IT, TT) et conditions de branchement (mise à la terre classique, mise à la terre de protection, mesures complémentaires nécessaires, etc.) Montage ATTENTION ! Lors du perçage de tous les trous, veillez à...
- Seite 25 NOTE : Si vous ne disposez pas encore d'un compte ELESION, vous devez en créer un. L'inscription dans l'application se fait par adresse électronique. Vous trouverez une description détaillée de la procédure d'enregistrement ainsi qu'un aperçu de l'application sous l'adresse www.pearl.fr/support/notices. Connexion à...
- Seite 26 10. Appuyez en haut sur Terminé. Le produit est ajouté à votre liste d'appareils. Vous accédez à la page de contrôle de l'appareil. Page de commandes 1. Dans la liste des appareils, appuyez sur le produit connecté. La page de commandes est affichée.
- Seite 27 Planning 1. Appuyez sur Plan. 2. Appuyez sur Ajouter. 3. Utilisez les chiffres pour régler la durée souhaitée. 4. Sous Répéter, choisissez les jours que le plan doit commander. Si vous ne sélectionnez aucun jour, la commande s'effectue une fois à l'heure fixée. 5.
- Seite 28 Liste de commandes vocales Alexa, allume XXX Allumer OK, Google, allume XXX. Alexa, éteint XXX. Éteindre OK, Google, éteint XXX. Alexa, règle la luminosité de XXX sur YY pour cent. Régler la luminosité OK, Google, règle la luminosité de XXX sur YY pour cent. Régler la lumière plus Alexa, rends XXX plus clair / plus sombre.
- Seite 29 Protection des données Avant de transférer l'appareil à un tiers, de le faire réparer ou même de le renvoyer, tenez compte des points suivants : • Supprimez l'appareil de l'application. L'application décrit les raisons pour lesquelles certaines données personnelles ou autorisations sont requises pour l'enregistrement.
- Seite 30 Caractéristiques techniques Alimentation 220 à 240 V, 50/60 HZ Puissance absorbée 50 W Couleur de la lumière blanche 2700 à 6500 K (au choix) Luminosité Max. 4280 lm Normal 802.11b/g/n Réseau Internet Bande 2,4 GHz sans fil Puissance < 16 dBm d'émission Indice de protection IP65...
- Seite 31 Luminea – www.luminea.fr...
- Seite 32 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV4 – 20.01.2025 – JvdH/LW/GW//MF Luminea – www.luminea.fr...
