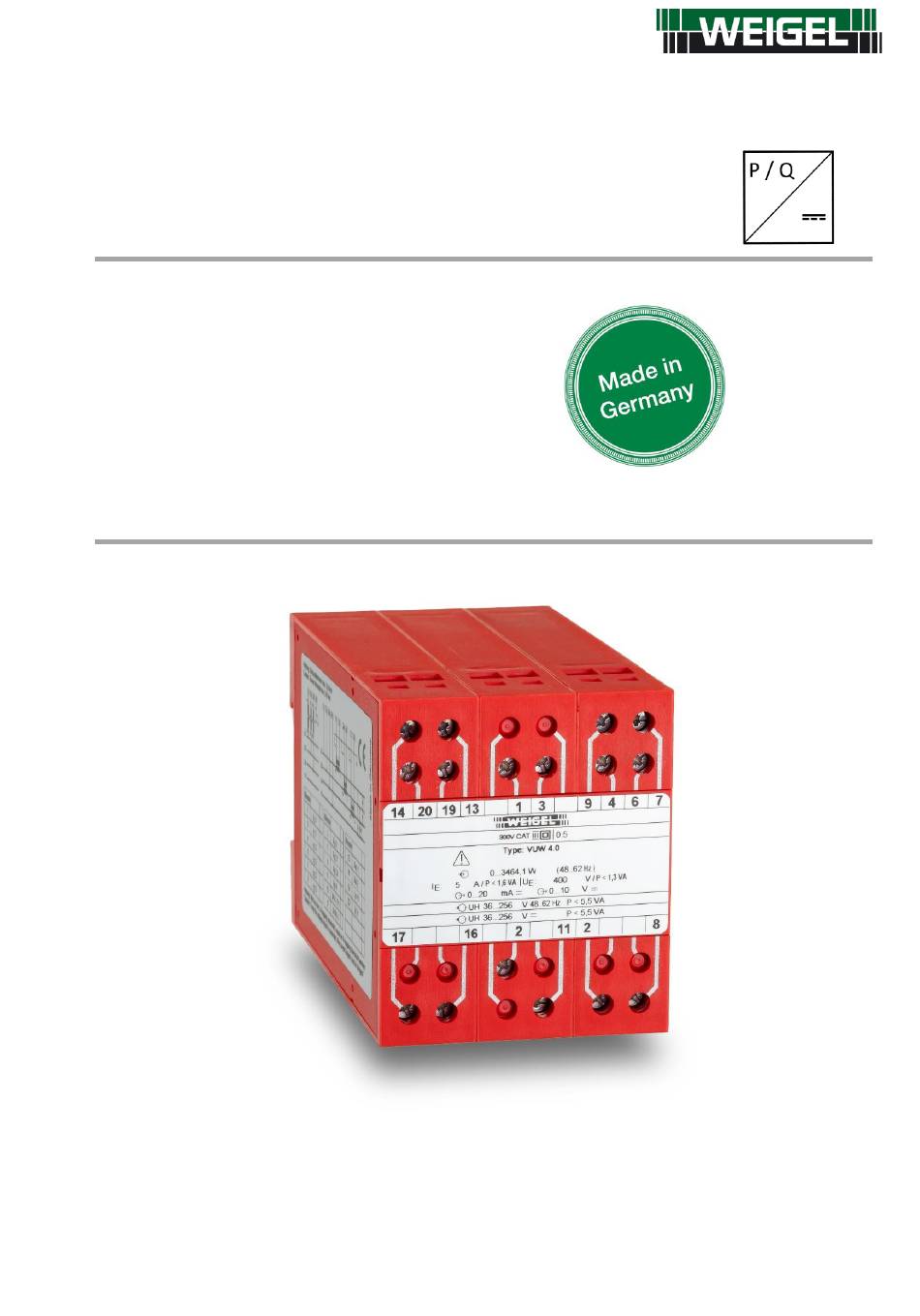

- Seite 1 Messumformer für Wirk- oder Blindleistung -auch für Frequenzumrichter geeignet- EW 4.0, DGW 4.0, VGW 4.0, DUW 4.0, VUW 4.0, EB 4.0, DGB 4.0, VGB 4.0, DUB 4.0, VUB 4.0 Seite 1 von 12...
- Seite 2 Anwendung Die Leistungsmessumformer der Serie 4.0 in kompakter Bauweise wandeln Wirk- oder Blindleistung vorzeichenrichtig in einen eingeprägten Gleichstrom und in eine aufgeprägte Gleichspannung um. Diese können dann am Messort oder in weiter entfernt liegenden Messwarten angezeigt, registriert und/oder zum Regeln verwendet werden. Das Sortiment der Messumformer für Wirk- oder Blindleistung umfasst sowohl Typen für Einphasen-Wechselstromnetze (EW) als auch für Drei - oder Vierleiter - Drehstromnetze gleicher oder beliebiger Belastung (DGW/B, DUW/B bzw.
- Seite 3 Anschlussbilder Seite 3 von 12...
- Seite 4 Anschlussbilder Seite 4 von 12...
- Seite 5 Eingangsgrößen Eingangsgröße Sinus- oder nichtsinusförmiger Wechselstrom und Wechselspannung für Betrieb an Frequenzumrichtern Messgröße P Wirk - oder Blindleistung Wirkleistung Blindleistung Einphasen-Wechselstromnetz Dreileiter - Drehstromnetz gleicher Belastung Vierleiter - Drehstromnetz gleicher Belastung Dreileiter - Drehstromnetz beliebiger Belastung Vierleiter - Drehstromnetz beliebiger Belastung oder –P Messbereich 0 ...
- Seite 6 Übertragungsverhalten Hilfsenergie Hilfsspannung Leistungsaufnahme 20 ... 100 V= bzw. 20 ... 70 V~ < 3 VA 36 ... 265 V= bzw. 36 ... 265 V~ < 6 VA Seite 6 von 12...
- Seite 7 Klemmenbelegung EW/EB DGB/VGB Klemme EW/EB Stromeingang Spannungseingang Die Zahlen an den Klemmen entsprechen den Angaben in den Anschlussbildern (nach DIN 43 807). Stromausgang Spannungsausgang Hilfsspannungseingang Achtung: Die beiden Ausgänge dürfen nicht miteinander verbunden werden! Wird nur der Spannungsausgang beschaltet, müssen die Klemmen 19 und 20 (Stromausgang) gebrückt werden! Seite 7 von 12...
- Seite 8 Klemmenbelegung Klemme Stromeingang Spannungseingang Die Zahlen an den Klemmen entsprechen den Angaben in den Anschlussbildern (nach DIN 43 807). Stromausgang Spannungsausgang Hilfsspannungseingang Achtung: Die beiden Ausgänge dürfen nicht miteinander verbunden werden! Wird nur der Spannungsausgang beschaltet, müssen die Klemmen 19 und 20 (Stromausgang) gebrückt werden! Seite 8 von 12...
- Seite 9 Vorzugstypen: In der nachstehenden Tabelle sind Standardmessbereiche für Spannungen von 230/400 V und Stromanschlusswerte N/1 A oder N/5 A aufgelistet. (kW) DGW/B VGW/B DUW/B VUW/B Eichfaktor 0,87 Eichfaktor 0,72 direkt 1 direkt 5 10/1 10/5 15/1 15/5 20/1 20/5 25/1 25/5 12,5 30/1...
- Seite 10 Allgemeine technische Daten Bauform Aufbaugehäuse zur Schnappbefestigung auf Hutschiene TH 35 nach DIN EN 60 715 Gehäusematerial ABS/PC rot selbstverlöschend nach UL 94 V–0 Anschlüsse Schraubklemmen Drahtquerschnitt max. 4 mm² Schutzart IP 40 Gehäuse IP 20 Klemmen Prüfspannungen Alle Kreise gegen Gehäuse: 3510 V 5 sek Messstromkreis und Hilfsspannung gegen Ausgang: 3510 V 5 sek...
- Seite 11 Verkaufsnummernschlüssel Bestellnummer Messumformer für Wirk- oder Blindleistung Serie 4.0 Wirkleistung PMU10-1 EW 4.0 Einphasen - Wechselstromnetz PMU11-1 DGW 4.0 Dreileiter - Drehstromnetz gleicher Belastung PMU12-1 DUW 4.0 Dreileiter - Drehstromnetz beliebiger Belastung PMU13-1 VGW 4.0 Vierleiter - Drehstromnetz gleicher Belastung PMU14-1 VUW 4.0 Vierleiter - Drehstromnetz beliebiger Belastung...
- Seite 12 Der Messumformer ist bei bestimmungsgemäßer Nutzung wartungsfrei. • Eine nicht bestimmungsgemäße Nutzung, sowie die Nichtbeachtung dieser Sicherheitshinweise können zu schweren Verletzungen bis hin zum Tod führen. Weigel Meßgeräte GmbH Am Farrnbach 4a D-90556 Cadolzburg Telefon: +49 9103 / 62694-0 Technische Änderungen vorbehalten www.weigel–messgeraete.de...
