APN Vinta Montageanleitung
Akustikdeckensegel, frei hängend, montage mit apn sys-c-schiene
Verwandte Anleitungen für APN Vinta
Inhaltszusammenfassung für APN Vinta

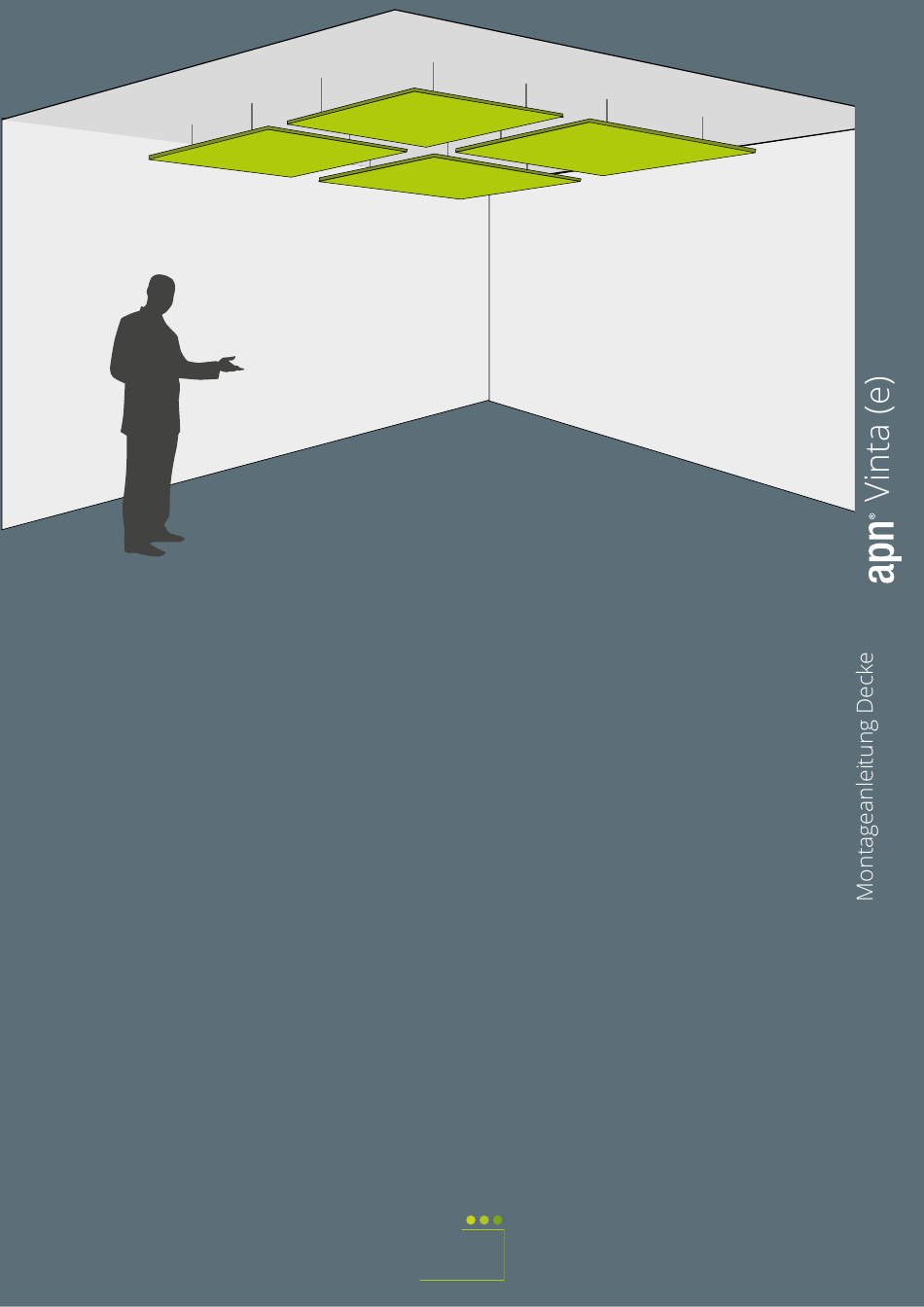

- Seite 1 Montageanleitung apn Vinta (e) apn-MA-Vinta-e-100200 DE Akustikdeckensegel, frei hängend, Montage mit apn sys-c-Schiene 100-200 150-200 190-200 acoustic solutions...
-
Seite 2: Inhaltsverzeichnis
Sie immer die Akustikelemente zu zweit und ausschließlich hochkant. Benutzen Sie Baumwollhandschuhe, um den Akustikabsorber nicht zu beschmutzen. Stand Januar 2025 Technische Änderungen vorbehalten. © apn acoustic solutions GmbH Grafiken: apn; freepik.com Allgemeine Hinweise: Wenn Sie Fragen zur Montage haben, dann rufen Sie uns bitte an unter 04561 52700-0. -
Seite 3: Montagezubehör
Beschaffenheit der Decke) Wasserwaage Zollstock Bohrmaschine /Akkubohrer Stift zum Anzeichnen Deckensegel apn Vinta (e) mit apn sys-c-Schiene Leiter** (benötigte Höhe abhängig von der Rohrzange Raum-höhe) *Achten Sie darauf, dass Sie für den Untergrund geeignete Dübel und Schrauben verwenden. **Verwenden Sie ausschließlich eine geprüfte Leiter oder ein geeignetes Gerüst zur Montage der Elemente. -
Seite 4: Step 1: Montagevorbereitung
STEP 2: EINMESSEN - MASS NEHMEN Die Deckensegel werden für die Montage folgendermaßen vorbereitet: Auf der Rückseite der Deckensegel apn Vinta befinden sich zwei apn sys-c-Schienen. Auf diesen können die Drahtseile frei justiert werden. Maßgeblich zum Anzeichnen 1. Gewindestift in Drahtseilhalter drehen ist der Abstand zwischen den apn sys-c-Schienen und der apn sys-c-Schienen zur Absorberkante. -
Seite 5: Step 3: Anzeichnen - Löcher Bohren
1. Dübel einsetzen* Ein Lasermeßgerät erleichtert das Einmessen der Bohrlöcher 2 a. bei Kippdübel mit Haken: Drahtseil mit Kausche einhaken der apn Akustikdeckensegel. 2 b. bei Gewindedübel: Drahtseil anschrauben Lassen Sie die Drahtseile länger, als benötigt! (Siehe Schritt 5) Hinweis: Verwenden Sie ausschließlich eine geprüfte Leiter oder ein geeignetes Gerüst zur Montage der Hinweis: Achten Sie bitte darauf, dass Sie für den Untergrund geeignete Dübel verwenden. - Seite 6 STEP 5: DECKENSEGEL BEFESTIGEN Die Drahtseile werden in die Drahtseilhalter, die an den apn sys-c- Schienen in Schritt 1 befestigt wurden, eingefädelt. Nun kann die gewünschte Länge nach oben und unten nachjustiert werden. Wenn alle Deckensegel fertig ausgerichtet sind, kann das Drahtseil gekappt, oder auf das Deckensegel gelegt werden.
