Asus VU34WCIP Serie Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Asus VU34WCIP Serie
Inhaltszusammenfassung für Asus VU34WCIP Serie

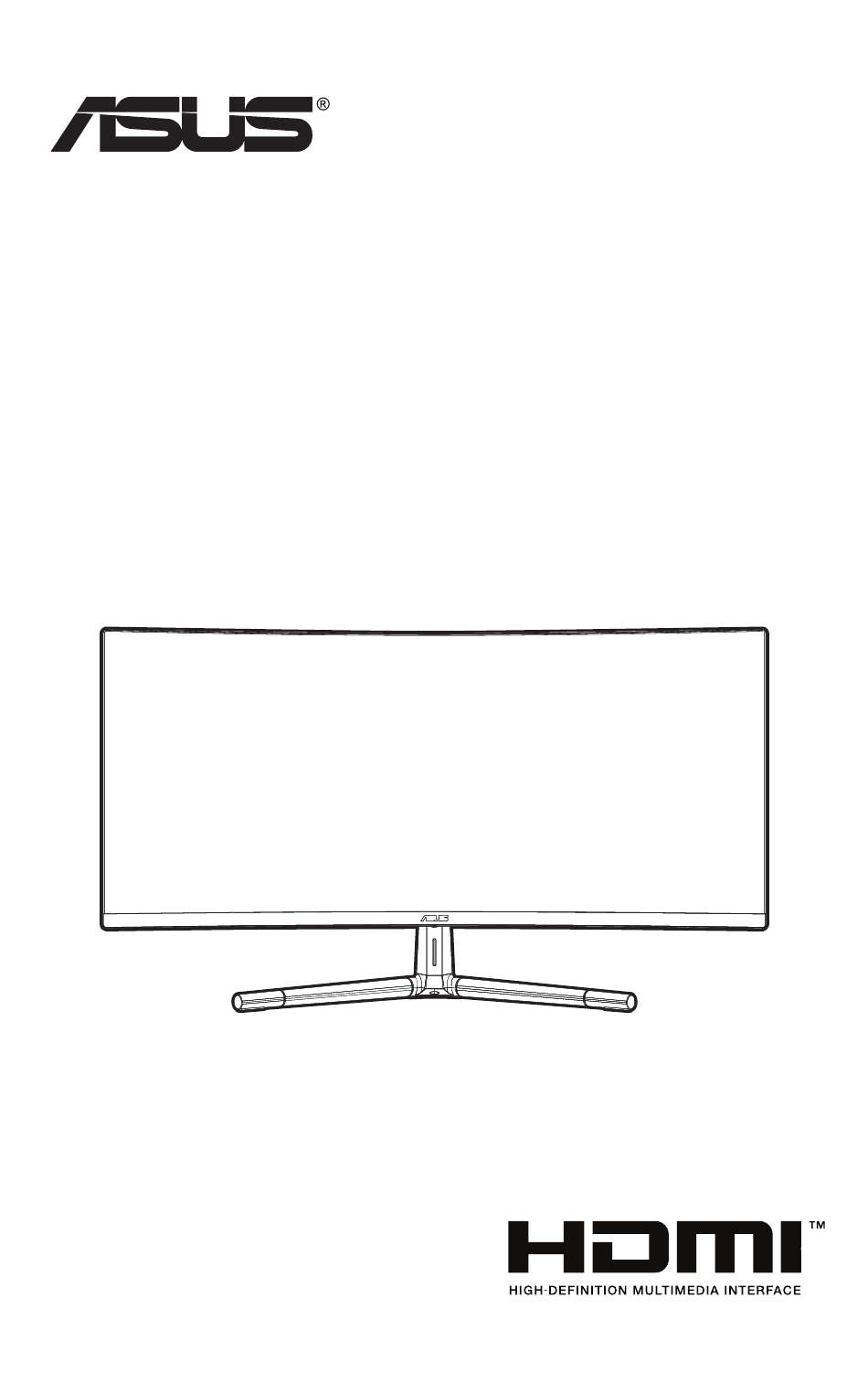

- Seite 1 VU34WCIP-Serie LCD-Monitor Bedienungsanleitung...
- Seite 2 Agenten für jegliche indirekten, speziellen, beiläufigen oder Folgeschäden (einschließlich Schäden durch entgangenen Gewinn, Geschäftsverlust, Geschäftsunterbrechung und dergleichen), auch wenn ASUS auf die Möglichkeit des Eintretens solcher Schäden durch Unzulänglichkeiten oder Fehler dieser Anleitung oder des Produktes hingewiesen wurde. In dieser Anleitung enthaltene Spezifikationen und weitere Informationen werden lediglich zu Informationszwecken zur Verfügung gestellt, können sich jederzeit ohne Vorankündigung...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Inhalt ....................iii Hinweise...................iv TCO-zertifiziert ................vi Sicherheitshinweise...............vii Pflege und Reinigung ..............viii Rücknahmeservices ...............ix Produktinformationen für EU-Energiekennzeichnung ....ix Kapitel 1: Einführung des Produkts Herzlich willkommen! ............1-1 Lieferumfang ..............1-1 Einführung des Monitors ..........1-2 1.3.1 Vorderansicht ..............1-2 1.3.2 Ansicht von hinten ............1-4 Kapitel 2: Aufbau und Konfiguration Zusammenbau von Monitorarm/-fuß... -
Seite 4: Hinweise
Environmental Protection Agency und des U.S. Department of Energy, das uns allen dabei hilft, durch energieeffiziente Produkte und Verfahren Geld zu sparen und die Umwelt zu schützen. ® Alle ASUS-Produkte mit ENERGY-STAR -Logo erfüllen den ENERGY- ® STAR -Standard und die Energieverwaltungsfunktion ist standardmäßig aktiviert. -
Seite 5: Als Energy Star
® Als ENERGY STAR -Partner haben wir festgestellt, dass dieses Produkt ® die Richtlinien von ENERGY STAR bezüglich Energieeffizienz einhält. Dieses Produkt qualifiziert sich mit Standardeinstellungen für ENERGY ® STAR . Durch Änderung der Standardeinstellungen sowie die Aktivierung ® anderer Funktionen könnten die zur Qualifizierung für ENERGY STAR erforderlichen Grenzwerte überschritten werden. -
Seite 6: Tco-Zertifiziert
TCO-zertifiziert Eine Drittanbieter-Zertifizierung gemäß ISO 14024 In Richtung nachhaltiger IT- Produkte Begrüßen Sie ein nachhaltigeres Produkt IT-Produkte stehen mit einer Vielzahl von Risiken für die Nachhaltigkeit während ihrer Lebensdauer in Verbindung. In Fabriken sind Verletzungen von Menschenrechten ein häufiges Problem. Schädliche Substanzen werden sowohl in Produkten als auch in deren Herstellung verwendet. -
Seite 7: Sicherheitshinweise
Sie möchten mehr erfahren? Informationen zu TCO Certified, vollständige Dokumente zu Kriterien, Neuigkeiten und Aktualisierungen finden Sie unter tcocertified.com. Außerdem gibt es auf der Webseite unseren Produktfinder, der eine vollständige, durchsuchbare Auflistung zertifizierter Produkte präsentiert. Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. -
Seite 8: Pflege Und Reinigung
• Die Anpassung von Lautstärke und Equalizer auf andere Einstellungen als die Mittelposition kann die Ausgangsspannung des Kopf-/Ohrhörers und damit den Schalldruck erhöhen. Dieses Symbol der durchgestrichenen Abfalltonne auf Rädern zeigt an, dass das Produkt (Elektro-, Elektronikgerät und quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll entsorgt werden darf. -
Seite 9: So Finden Sie Weitere Informationen
So finden Sie weitere Informationen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS-Internetseiten Die ASUS-Internetseiten des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Weitere Dokumentation Das Gerätepaket enthält u. -
Seite 11: Kapitel 1: Einführung Des Produkts
Vielen Dank, dass Sie diesen ASUS LCD-Monitor gekauft haben! Dieser neueste Breitbild-LCD-Monitor von ASUS verfügt über ein breiteres und helleres kristallklares Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. -
Seite 12: Einführung Des Monitors
Einführung des Monitors 1.3.1 Vorderansicht Ein/Aus- (5-Wege-) Joystick / Betriebsanzeige • Schaltet den Monitor ein/aus. • Drücken Sie den Joystick einmal, drücken Sie ihn dann zum Ausschalten des Monitors nach rechts. • Die Bedeutung der Farbe der Betriebsanzeige wird in der folgenden Tabelle gezeigt. - Seite 13 Drücken Sie den Joystick zum Einblenden des OSD-Menüs, wenn das OSD ausgeblendet ist. Drücken Sie diese Taste dann zum aufrufen des OSD-Hauptmenüs erneut. • Aktiviert das ausgewählte OSD-Menüelement. • Erhöht/verringert Werte oder bewegt Ihre Auswahl nach oben/unten/links/ rechts. ASUS LCD-Monitor der VU34WCIP-Serie...
-
Seite 14: Ansicht Von Hinten
1.3.2 Ansicht von hinten Oberseite Unterseite Nano-Ionen-Luftreiniger-Schlitz Wechselstromeingang: Hier schließen Sie das Netzkabel an. HDMI-Port: Dieser Port dient dem Anschließen eines HDMI-kompatiblen Gerätes. DisplayPort- (DP) Anschluss: Dieser Port dient dem Anschließen eines DisplayPort-kompatiblen Gerätes. USB-C-3.2-Gen1-Anschluss: Unterstützt DP Alt Mode. Der Anschluss unterstützt Power Delivery mit 65 W oder 96 W. Wenn der USB-C-Anschluss auf Power Delivery mit 96 W eingestellt ist, haben die vier USB-A-Anschlüsse keine Funktion und der Monitor zeigt Bilder mit der Hälfte der originalen Helligkeit und ohne Ton. -
Seite 15: Usb-A-3.0-Anschluss
20 V/ 4,5A (nur 96 W). Der Nutzer kann 65 W oder 96 W in der „USB-C- Aufladung“-Einstellung im OSD-Menü wählen. Die standardmäßige USB-C- Power-Delivery- (PD) Einstellung ist 65 W; Sie können über „USB-C-Aufladung“ auf PD 96 W umschalten (USB-Hub- und Audiofunktionen werden deaktiviert). ASUS LCD-Monitor der VU34WCIP-Serie... - Seite 16 Kapitel 1: Einführung des Produkts...
-
Seite 17: Kapitel 2: Aufbau Und Konfiguration
Bringen Sie die Basis mit der einzelnen schwarzen Schraube M5x10 am Arm Ziehen Sie die Schrauben fest. Achten Sie darauf, dass die Schraube nicht aus dem Schraubenloch hinausragt. Montieren Sie die VESA-Abdeckung. Damit der Monitor nicht beschädigt wird, sollte der Tisch mit einem weichen Tuch bedeckt werden. ASUS LCD-Monitor der VU34WCIP-Serie... -
Seite 18: Schwenkarm/Basis Abnehmen (Zur Vesa-Wandmontage)
Basisschraubengröße: M5 x 10 mm Schwenkarm/Basis abnehmen (zur VESA-Wandmontage) Der abnehmbare Arm/Fuß dieses Monitors wurde speziell zur VESA-Wandmontage entwickelt. Der Arm/Fuß wird wie folgt abgenommen: Legen Sie den Monitor mit der Vorderseite nach vorne auf einen Tisch, und entfernen Sie die VESA-Abdeckung. Entfernen Sie die einzelne schwarze Schraube M5x10 mit einem Schraubendreher vom Fuß. -
Seite 19: Einstellen Des Monitors
Monitor auf einen für Sie möglichst angenehmen Winkel neigen. • Halten Sie den Monitorfuß während der Einstellung des Winkels fest. • Der empfohlene Einstellwinkel ist +23˚ bis -5˚. -5° 23° Es ist normal, dass der Monitor während der Anpassung des Betrachtungswinkels leicht wackelt. ASUS LCD-Monitor der VU34WCIP-Serie... -
Seite 20: Kabel Anschließen
Kabel anschließen Schließen Sie die Kabel entsprechend folgenden Anweisungen an: Rückseite Unterseite So schließen Sie das Netzkabel an: Verbinden Sie ein Ende des • Netzkabels sicher mit dem AC-Eingang des Monitors; das andere Ende schließen Sie an eine Steckdose an. So schließen Sie das HDMI-/DisplayPort-/USB-C-Kabel an: •... -
Seite 21: Monitor Einschalten
Wenn diese Kabel angeschlossen sind, können Sie das gewünschte Signal über die Eingang-Option im Bildschirmmenü wählen. Wenn Sie das Netzkabel oder Anschlusskabel ersetzen möchten, wenden Sie sich bitte an den ASUS-Kundendienst. Monitor einschalten Drücken Sie die Ein-/Austaste . Die Lage der Ein-/Austaste finden Sie unter Seite 1-2. - Seite 22 Kapitel 2: Aufbau und Konfiguration...
-
Seite 23: Kapitel 3: Bildschirmmenü (Osd)
5-Wege-Joystick nach oben und unten bewegen. Um das OSD-Menü zu beenden und abzuspeichern, drücken Sie den 5-Wege- Joystick so oft nach links, bis das OSD-Menü ausgeblendet wird. Wiederholen Sie zum Anpassen weiterer Funktionen die Schritte 1 bis 4. ASUS LCD-Monitor der VU34WCIP-Serie... -
Seite 24: Die Osd-Funktionen
3.1.2 Die OSD-Funktionen Splendid Diese Funktion enthält 8 Optionen, die Sie nach Bedarf einstellen können. Alle Modi verfügen über eine Funktion zum Zurücksetzen, d. h., Sie können die Einstellung beibehalten oder zum vordefinierten Modus zurückkehren. VU34WCIP Splendid Eingang 3440 x 1440 │100 Hz Standardmodus DisplayPort Standardmodus... - Seite 25 Pausenhinweis: Diese Funktion bietet Ihnen einen Pausenhinweis • entsprechend der für Ihre Arbeitszeit festgelegten Dauer. Wenn Sie beispielsweise eine 30-minütige Arbeitszeit einstellen, erscheint oben links am Monitor 5 Sekunden lang eine Erinnerung. Drücken Sie eine beliebige Taste, damit diese Erinnerung verschwindet. ASUS LCD-Monitor der VU34WCIP-Serie...
- Seite 26 Wenn diese Funktion aktiviert ist, sind folgende Funktionen nicht verfügbar: Splendid Demo Mode, GamePlus, QuickFit. Farbverstärkung: Der Einstellbereich der Farbverstärkung geht von • 0 bis 100. Diese Funktion ist im sRGBmodus im Splendid-Menü nicht verfügbar. Farbe Legen Sie über dieses Menü die gewünschte Farbeinstellungen fest. VU34WCIP Splendid Eingang...
- Seite 27 Trace Free: Passt die Reaktionszeit des Monitors an. • Kontrollen: Passt das Seitenverhältnis auf Vollbild, Punkt zu • Punkt oder 1:1 an. ASCR: Schaltet die ASCR-Funktion (ASUS Smart Contrast Ratio) ein/ • aus. Bewegungssynchronisierung: Bietet einen klareren Modus bei •...
-
Seite 28: Einstellungen
GamePlus QuickFit Settings Einstell. Dynamisches Dimmen Energiesparen Verknüpfung DisplayPort-Stream ASUS Power Sync OSD Einstellungen Back/Exit Enter Klang: • Passt die Lautstärke von 0 bis 100 an. Zum De-/Aktivieren der Stummschaltung der Audioausgabe. Wählen Sie, von welchem Bildfenster das Audio im BiB- oder BnB-Modus ausgegeben werden soll. -
Seite 29: Osd-Einstellungen
USB-A-Anschluss nur USB 2.0-Geräte unterstützen. Wenn DP 1.4+USB 3.2 ausgewählte ist, kann der USB-A- Anschluss USB 3.2-Geräte unterstützen. ASUS Power Sync: Aktiviert/deaktiviert ASUS Power Sync, die Ihnen • bei Aktivierung die Steuerung des Monitors über die Fernbedienung des mit dem HDMI-Anschluss verbundenen Gerätes ermöglicht. -
Seite 30: Beschreibung
Sprache: Ihnen stehen 23 Sprachen zur Auswahl, darunter English, • Français, Deutsch, Español, Italiano, Nederlands, Русский, Polski, Čeština, Hrvatski, Magyar, Română, Português, Türkçe, 简体中文, , ไทย, Bahasa Indonesia, Українська und 繁體中文, 日本語, 한국어, Tiếng Anh. Tastensperre: Sperrt sämtliche Funktionstasten. Halten Sie zum •... -
Seite 31: Verknüpfung
Verknüpfung 2. VU34WCIP Splendid Eingang 3440 x 1440 │100 Hz Standardmodus DisplayPort Verknüpfung 1 Eingang Verknüpfung 2 Einstell. Verknüpfung Shortcut Back/Exit Enter Verknüpfung 1/Verknüpfung 2: Wählt eine Funktion für die • Tasten Verknüpfung 1 und Verknüpfung 2. ASUS LCD-Monitor der VU34WCIP-Serie... -
Seite 32: Übersicht Über Die Technischen Daten
Übersicht über die technischen Daten Paneltyp TFT-LCD Bildschirmgröße Bildschirmgröße: 34” (21:9) Maximale Auflösung 3440 x 1440 Pixelabstand 0,23175 x 0,23175 mm Helligkeit (typisch) 300 Nits (typ.) Kontrastverhältnis 3500:1 (typisch) Betrachtungswinkel 178˚/178˚ (H/V) CR > 10 Anzeigefarben 16,7 Millionen Reaktionszeit 4 ms (GTG) Farbtemperaturauswahl 4 Farbtemperaturen Digitaler Eingang... -
Seite 33: Mehrere Sprachen
EPEAT Gold, TCO 9.0, Flicker Free, Low Blue Light, WEEE * Änderungen vorbehalten. ** Leistungsaufnahme im Betriebsmodus entspricht der Version Energy Star 8.0. *** Standardmodus mit deaktivierter lokaler Verdunkelung wird für Konformität mit TCO/Low Blue Light/Flicker Free/ISO 9241-307 verwendet. ASUS LCD-Monitor der VU34WCIP-Serie 3-11... -
Seite 34: Umrisse
Umrisse *Einheit: mm (in) 3-12 Kapitel 3: Bildschirmmenü (OSD) -
Seite 35: Problembeseitigung (Faq)
• Überprüfen Sie, ob das HDMI-/DP-/USB-C- Kabel ordnungsgemäß am Monitor und am PC eingesteckt ist. • Ändern Sie die Lautstärke am Monitor und am HDMI-/DP-/USB-C-Gerät. • Überprüfen Sie, ob die Sound-Karte im PC ordnungsgemäß installiert und aktiviert ist. ASUS LCD-Monitor der VU34WCIP-Serie 3-13... -
Seite 36: Unterstützte Betriebsmodi
Unterstützte Betriebsmodi Eingangstiming- Horizontale Vertikale Pixeltaktfrequenz Auflösung Frequenz (kHz) Frequenz (Hz) (MHz) 640x480 31,47(N) 59,94(N) 25,18 640x480 37,5(N) 75,00(N) 31,5 800x600 37,88(P) 60,32(P) 800x600 46,86(P) 75,00(P) 49,5 1024x768 48,36(N) 60,00(N) 1024x768 60,02(N) 75,00(N) 78,75 1280x960 60,00(P) 60,00(N) 1280x1024 63,98(P) 60,02(P) 1280x720 44,77(N) 74,5...
