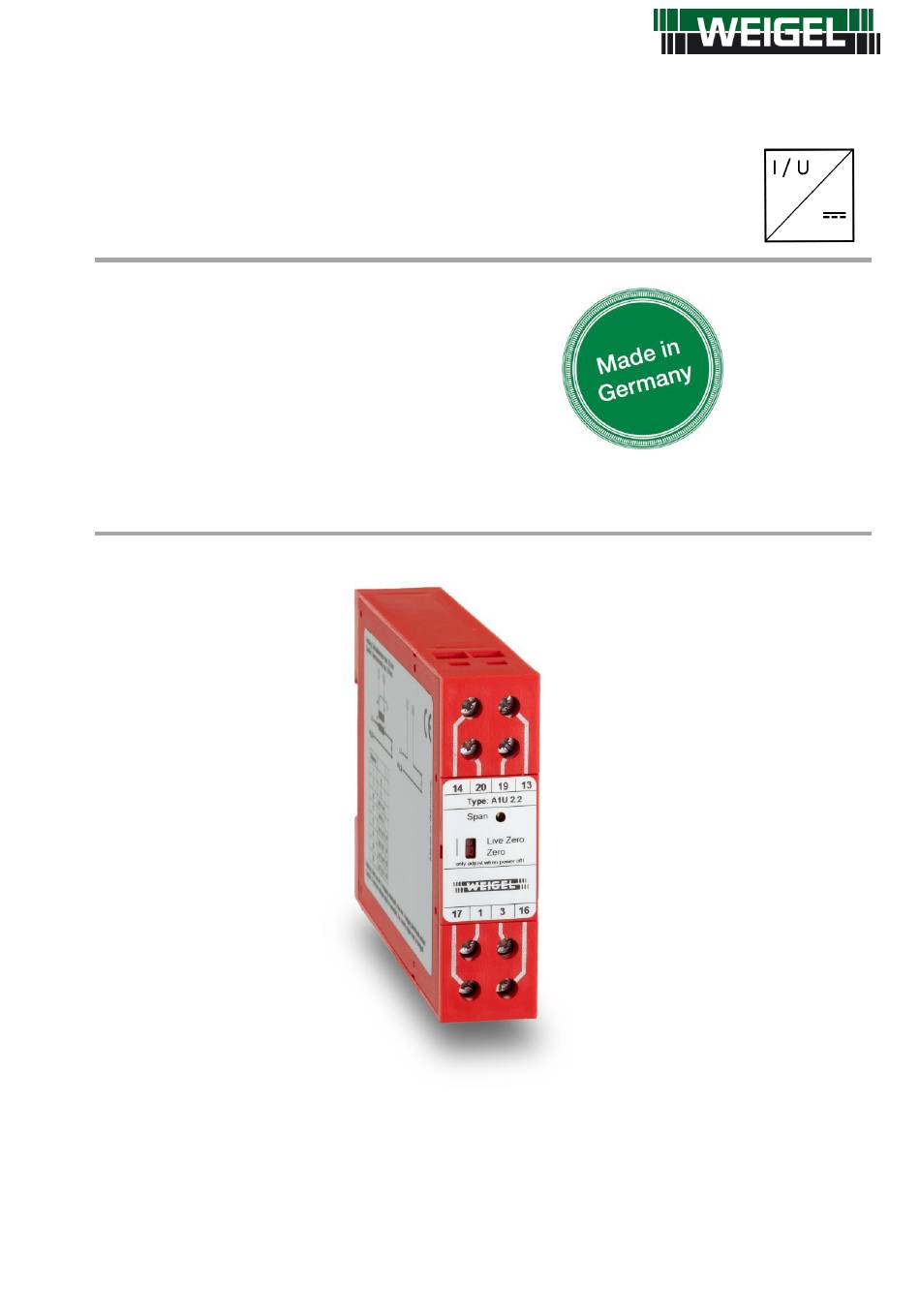

- Seite 1 Messumformer für Strom oder Spannung A1U 2.2 V1U 2.2 AUE 2.2 VUE 2.2 AUD 2.2 VUD 2.2 TUA 2.2 Seite 1 von 11...
-
Seite 2: Anwendung
Anwendung Die Messumformer der Serie 2.2 wandeln beliebige Ströme oder Spannungen vorzeichenrichtig in einen eingeprägten Gleichstrom oder eine aufgeprägte Gleichspannung um. Diese können dann am Messort oder in weiter entfernt liegenden Messwarten angezeigt, registriert und/oder zum Regeln verwendet werden. Das Sortiment der Messumformer umfasst sowohl Typen für sinusförmige bzw. nicht sinusförmige AC - als auch DC- Signale. Bis zur maximal bzw. -
Seite 3: Eingangsgrößen -Typenzuordnung
0-20 mA, 4-20 mA, 0-10 V, 2-10 V, 0-60 mV Frequenzbereich AC A1U 2.2, V1U 2.2: 48 ... 62 Hz AUE 2.2, VUE 2.2: DC / 40-1000 Hz Crest - Faktor (AUE 2.2 / VUE 2.2) kleiner 4 (Scheitelwert / Effektivwert) ≤... -
Seite 4: Übertragungsverhalten
Übertragungsverhalten Bezug/Abgabe und bipolarer Ausgang bei Option „Ausgänge umschaltbar“ nicht möglich! Hilfsenergie Netzteil Hilfsspannung Leistungsaufnahme 20 ... 100 V= bzw. 20 ... 70 V~ < 3 VA 36 ... 265 V= bzw. 36 ... 265 V~ < 7 VA Seite 4 von 11... -
Seite 5: Klemmenbelegung
Klemmenbelegung Achtung: Die beiden Ausgänge dürfen nicht miteinander verbunden werden! Wird nur der Spannungsausgang beschaltet, müssen die Klemmen 19 und 20 (Stromausgang) gebrückt werden! Maßbilder / Bedienelemente „Ausgang umschaltbar“ Maßbilder / Bedienelemente „Ausgang umschaltbar“ Option „Umschaltbarer Ausgang“ Poti „Span“: Nachjustieren des Endwertes (normalerweise keine Einstellung nötig) Umschalter für Ausgänge:... -
Seite 6: Allgemeine Technische Daten
Allgemeine technische Daten Bauform Aufbaugehäuse zur Schnappbefestigung auf Hutschiene TH 35 nach DIN EN 60 715 Gehäusematerial ABS/PC rot selbstverlöschend nach UL 94 V–0 Anschlüsse Schraubklemmen Drahtquerschnitt max. 4 mm² Schutzart IP 30 Gehäuse IP 20 Klemmen Prüfspannungen Messstromkreis und Hilfsspannung gegen Ausgang: 3510 V 5 sek Messstromkreis und Hilfsspannung gegen Gehäuse: 3510 V 5 sek... - Seite 7 Verkaufsnummernschlüssel A1U 2.2 / V1U 2.2 Bestellnummer IMU02- A1U 2.2 UMU05- V1U 2.2 Eingang A1U 2.2 V1U 2.2 0…200 0…60 mV µA 0…20 mA 0…1 V 0…0,5 A 0…10 V 0…1 A 0…115 V 0…2 A 0…230 V 0…5 A 0…400 V...
-
Seite 8: Verkaufsnummernschlüssel Aue 2.2 / Vue
Verkaufsnummernschlüssel AUE 2.2 / VUE 2.2 Bestellnummer IMU04- AUE 2.2 UMU07- VUE 2.2 Eingang AUE 2.2 VUE 2.2 0…200 0…60 mV µA 0…20 mA 0…1 V 0…0,5 A 0…10 V 0…1 A 0…115 V 0…2 A 0…230 V 0…5 A 0…400 V 0…500 V Sonderstromeingang bis 5 A... -
Seite 9: Verkaufsnummernschlüssel Aud 2.2 / Vud
Verkaufsnummernschlüssel AUD 2.2 / VUD 2.2 Bestellnummer IMU28- AUD 2.2 UMU30- VUD 2.2 Eingang AUD 2.2 VUD 2.2 0…200 0…60 mV µA 0…20 mA 0…1 V 0…0,5 A 0…10 V 0…1 A 0…115 V 0…2 A 0…230 V 0…5 A Sonderstromeingang bis ±5 A Sonderspannungseingang bis ±300 V Frequenzbereich... -
Seite 10: Verkaufsnummernschlüssel Tua
Verkaufsnummernschlüssel TUA 2.2 Bestellnummer NMU31- TUA 2.2 Eingang 0…20 mA 0…10 V 4…20 mA 2…10 V 0…60 mV Frequenzbereich Ausgang 0…10 mA und 0…10 V 0…5 mA und 0…10 V -20...0...20 mA und -10...0...10 V 0…20 mA und 0…10 V sowie 4…20 mA und 2…10 V frontseitig umschaltbar *) 0…20 mA und 0…20 mA 4…20 mA und 4…20 mA Sonderausgang... -
Seite 11: Richtlinien Und Normen
Der Messumformer ist bei bestimmungsgemäßer Nutzung wartungsfrei. • Eine nicht bestimmungsgemäße Nutzung, sowie die Nichtbeachtung dieser Sicherheitshinweise können zu schweren Verletzungen bis hin zum Tod führen. Weigel Meßgeräte GmbH Am Farrnbach 4a D-90556 Cadolzburg Technische Änderungen vorbehalten Telefon: +49 9103 / 62694-0 (Stand: 12.2024)
