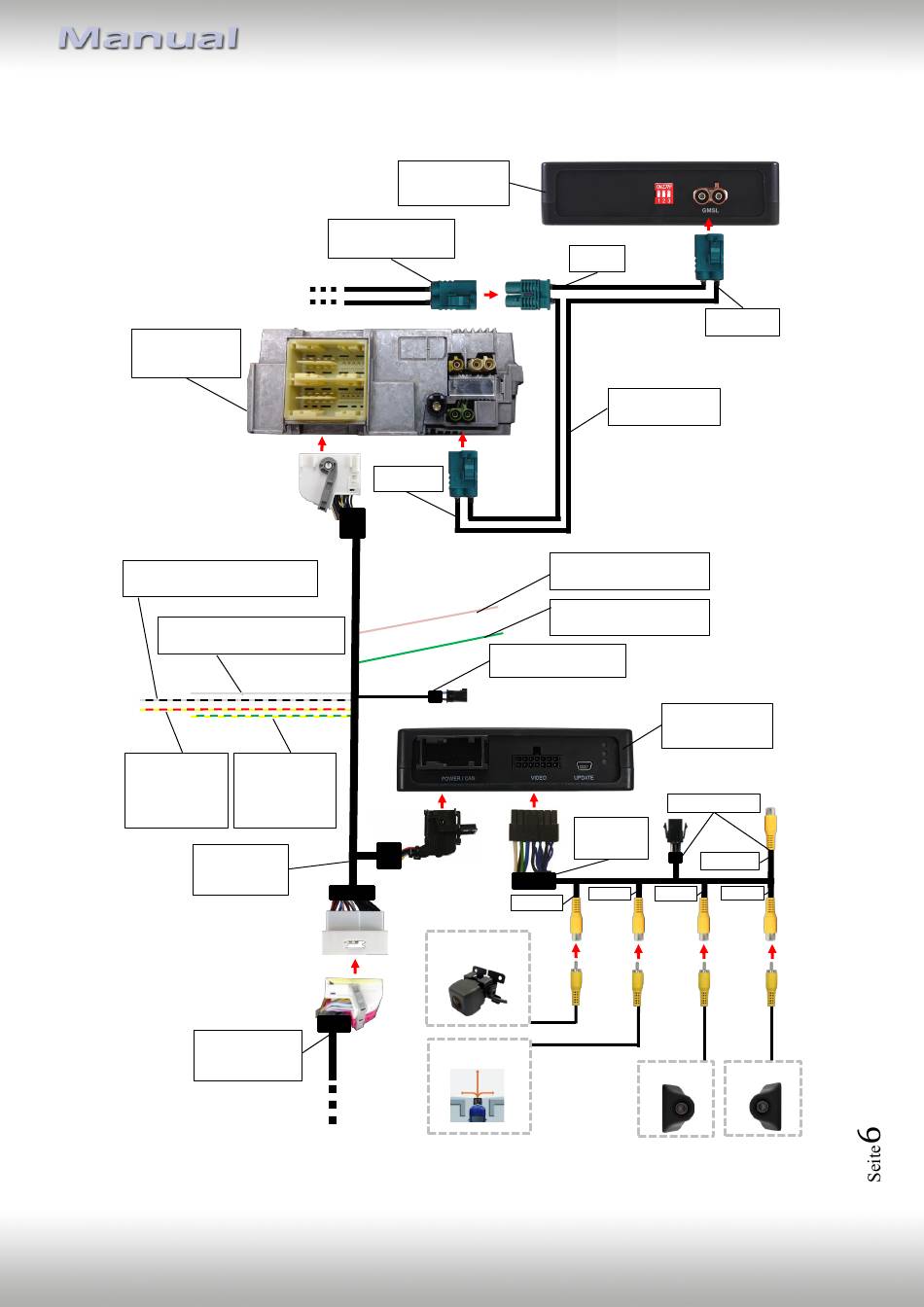

2. Anschluss Schema

Rückseite
Head Unit
+12V Trigger Frontkamera
(FRONT CAM ANALOG ACTIVATION)
+12V Rückfahrsignal Eingang
(REAR CAM ANALOG ACTIVATION)
+12V Trigger +12V Trigger
Rechte-Kamera Linke-Kamera
(RIGHT CAM (LEFT CAM
ANALOG ANALOG
ACTIVATION) ACTIVATION)
Kabelsatz
V6C-MBN6-ACT
31Pin Stecker
Fahrzeug-
kabelbaum
Version 27.02.2025
Interface-Box
V6C-M626-ACT
Rückseite
Display Fakra Buchse
Fahrzeug Kabelbaum
HEAD UNIT
GMSL
Rückfahrkamera
Frontkamera
DISPLAY
GMSL
Kabel
CAB-DFF-YDMF050
+12V Stromversorgung 1
(12V OUTPUT 1)
+12V Stromversorgung 2
(12V OUTPUT 2)
Keine Funktion
Interface-box
V6C-M626-ACT
Vorderseite
Keine Funktion
Kabelsatz
V4C-VIDEO
AV-1 AV-2
R-CAM
Rechte-Kamera
INTERFACE
GMSL
AV-OUT
AV-3
Linke-Kamera
V6-NTG6-ACT
