Bedienungsanleitung

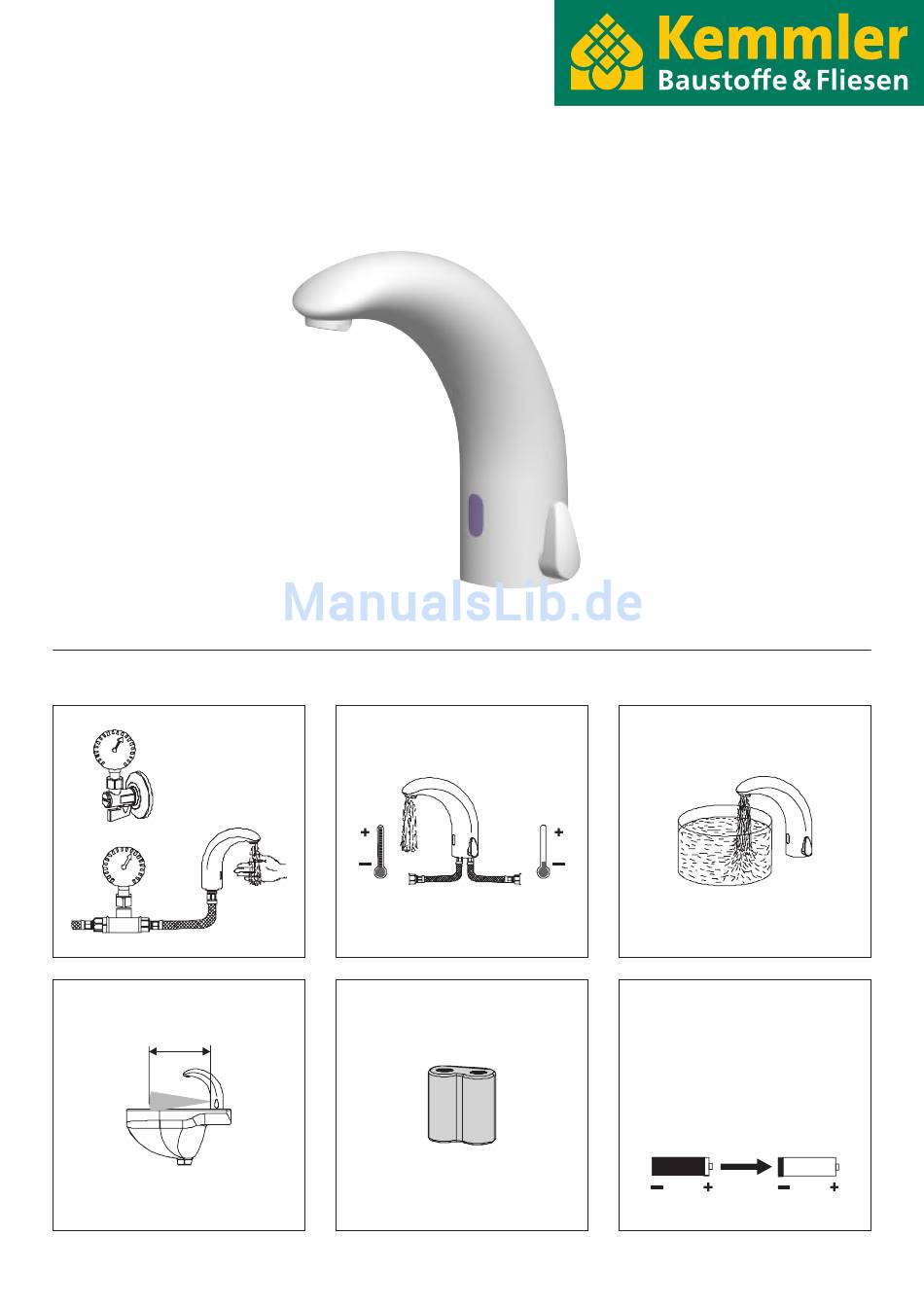

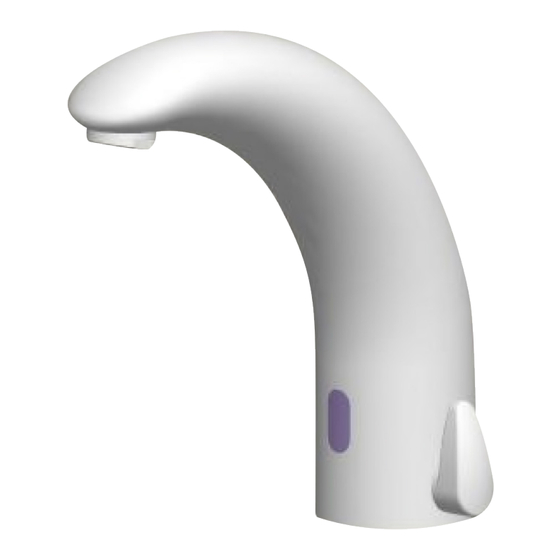

Berührungslose Waschtischarmatur
MWM 4010 BK, MWM 4010 NK, MWM 4010 BKW, MWM 4010 NKW
Technische Daten
1
0,5 – 8 bar
4
Automatische Einstellung
max. 26 cm
Var 9/2016
2
max. 70 °C
max 25. °C
5
Variante 1
Variante 2
4010 BK
4010 BKW
6V Lithium
CR - P2
DL 223A
3
6
Variante 1 + 2
4010 BK + 4010 BKW
2 Jahre bei 6000
Schaltungen/Monat
6 l/min
1
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für KemTec MWM 4010 BK
- Seite 1 Bedienungsanleitung Berührungslose Waschtischarmatur MWM 4010 BK, MWM 4010 NK, MWM 4010 BKW, MWM 4010 NKW Technische Daten 0,5 – 8 bar 6 l/min max. 70 °C max 25. °C Variante 1 Variante 2 Variante 1 + 2 4010 BK 4010 BKW...
-
Seite 2: Funktionsbeschreibung
N-Variante Netzteile 0961 Aufputz oder 0962 Aufputz 230 V 210 cm Variante 1 Variante 2 4010 BK 4010 BKW Variante 3 Variante 4 4010 NK 4010 NKW Funktionsbeschreibung Einstellbarer Anschlag 0,8 Sek. ; 1,6; 2,4; 3,3; 4; 4,9; 5,7; 6,5; 7,3; 8,2; 9 Standard Hygienespülung nach letzter Benutzung 108 Uhr... - Seite 3 Automatische Einstellung 1 Min. 2 Min. Desinfektionsspülung STOP Funktion 10 Min. STOP 10 Min. Grundmaße 10° Ø55 G 3/8“ Bauvorbereitung 33,5 - 37 mm 230 V min. 30 mm = 6 V G 3/8“ min. 50 mm min. 150 mm Var 9/2016...
-
Seite 4: Installation
Installation für Variante 1,2 für Variante 1,2 für Variante 1,2 Test 15 Sek. Automatische Reichweiteneinstellung Bauvorbereitung 33,5 - 37 mm 230 V min. 30 mm = 6 V G 3/8“ min. 50 mm min. 150 mm Var 9/2016... -
Seite 5: Mischeranschlageinstellung-Kaltwasserzumischung
Mischeranschlageinstellung-Kaltwasserzumischung Ausgangspunkt “0“ – ohne Wasserzumischung Um 1 Zahn Umdrehen um 1 Zahn Max. Max. Imbuss-Schlüssel Max. Bei Bedarf Wasserzu- mischung erhöhen, den Anschlag um weiteren Zahn Max. umstellen (Abb. 2–4), bis die gewünschte max. Wasser- temperatur erreicht ist. Wenn die gewünschte Was- sertemperatur zwischen Max. - Seite 6 Bei Bedarf Wasserzu- Max. Max. mischung erhöhen, den Anschlag um weiteren Zahn umstellen (Abb. 11–13), bis die gewünschte max. Was- sertemperatur erreicht ist. Imbuss-Schlüssel Max. Batteriewechsel Test 15 Sek. Automatische Reichweiteneinstellung Var 9/2016...
-
Seite 7: Filtersiebreinigung
Filtersiebreinigung Problemlösungen Problem Ursache Behebung Kein Wasser fließt Ventile zu Ventile öffnen Batterie leer Batterie wechseln Sensor funktionslos Service anrufen LED-Diode blinkt Batterie leer Batterie wechseln Geringer Durchfluss Filtersieb voll Filtersieb reinigen Perlator voll Perlator reinigen Dauerfluss Magnetventil falsch Ventile schließen und Service anrufen Wichtige Hinweise Keine mechanische, alkoholhaltige, amoniakhaltige, säurehaltige, schwefelhaltige und chlorhaltige Reinigungsmittel verwenden. - Seite 8 CN:02.52.93.930 PLU 1/7091 PLU 1/4900 PLU 1/7075 CN:06.21.14.900 PLU 1/1721 CN:06.21.13.900 CN:11.01.21.000 10. CN:11.01.22.000 11. CN:02.41.01.902 12. CN:02.52.59.900 Vertrieb Kemmler Baustoffe GmbH Benzstraße 19, D-70736 Fellbach, INFOTELEFON: +49 (0) 7 11 / 51 79 98 30 info@kemtec.de www.kemtec.de Var 9/2016...
