SANITÄRINSTALLATION
10
15
16
9
1
8
Vor dem Einschalten der Heizung muss das Heizungssystem mit Wasser befüllt
werden.
So wird das System mit Wasser befüllt:
1.
Alle Absperrventile, auch das Mischerventil, müssen vollständig geöffnet sein. Die
Pumpe muss ausgeschaltet sein.
2.
Auffüllen von Wasser für den Kessel und die Heizkörper. Die Entlüftung erfolgt
an den Heizkörpern.
3.
Wenn das System vollkommen befüllt ist, kann die Umwälzpumpe gestartet und
das System beheizt werden.
4.
Wenn das Wasser im Kessel die eingestellte Betriebstemperatur erreicht hat, wird
die Pumpe ausgeschaltet und die Heizkörper werden erneut entlüftet. Dieser
Vorgang sollte mehrmals wiederholt werden.
Beachten Sie, dass in den Rohrleitungen viel Luft vorhanden ist. Im Wasser kann bis
zu 10% Luft gebunden sein. Daher dauert die Entlüftung einige Zeit, insbesondere bei
größeren Systemen. Geschlossene Systeme sollten so befüllt werden, dass das Mano-
meter auf dem gewünschten Systemdruck steht. Der Abstand vom Manometer bis
zum höchstgelegenen Heizkörper in Metern mal (x) 0,1 ergibt den Systemdruck in
bar. Den roten Zeiger des Manometers auf den gleichen Wert wie den großen Zeiger
einstellen.
18
14
11
3
19
20
2
21

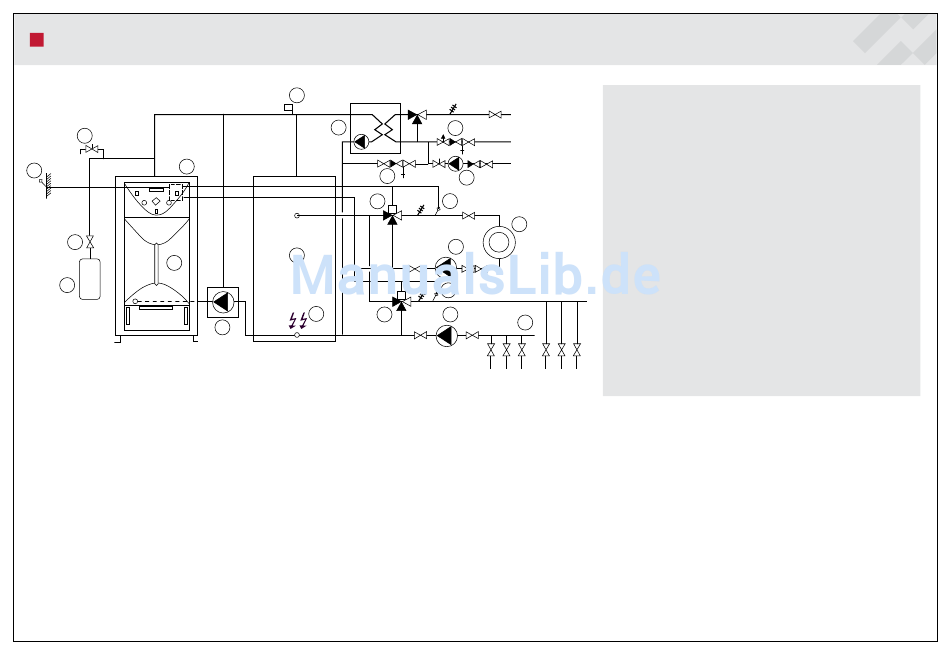

1. BIOMATIC+ 50 eller BIOMATIC 50
2. Shuntventil, golvvärme
3. Shuntventil, radiatorvärme
12
4. Cirkulationspump, golvvärme
5. Cirkulationspump, radiatorvärme
6. Golvvärmefördelare med stryp- och reglerventiler
7. Radiatorvärmekrets
13
8. Expansionskärl
17
9. Serviceventil
10. Säkerhetsventil
7
11. Påfyllningsventil
5
12. Ventilrör med blandnings- och säkerhetsventil
13. VVC-pump
14. Värmeväxlarpaket
17
15. Shuntautomatik (expansionskort tillbehör)
16. Utegivare
4
6
17. Framledningsgivare
18. Avluftning
19. Ackumulatortank
20. Elpatroner
21. Laddpumpkoppel
ARITERM SWEDEN AB
1. BIOMATIC+ 50 oder BIOMATIC 50
2. Mischventil, Fußbodenheizung
3. Mischventil, Heizkörpersystem
4. Umwälzpumpe, Fußbodenheizung
5. Umwälzpumpe, Heizkörpersystem
6. Verteiler für Fußbodenheizung mit Drossel- und Regelventilen
7. Heizkörpersystemkreis
8. Ausdehnungsgefäß
9. Serviceventil
10. Sicherheitsventil
11. Füllventil
12. Ventilrohr mit Misch- und Sicherheitsventil
13. BW-Umwälzpumpe
14. Wärmetauschereinheit
15. Mischerautomatik (Erweiterungskarte Zubehör)
16. Außenfühler
17. Vorlauffühler
18. Entlüftung
19. Speichertank
20. Elektropatronen
21. Ladepumpenanschluss
Installations- und Betriebsanleitung – 2009.02.18 - 7/28
