- Seite 1 2.4 GHz Art.-Nr.: 25135 Das ideale Einsteigermodell Bedienungsanleitung AMEWI Art. Nr. 25134 - Modell - Version 1.0 Seite 1...
- Seite 2 Sehr geehrter Kunde, sehr geehrte Kundin, wir bedanken uns für den Kauf des RC-Hubschraubers der Firma AMEWI. Mit diesem Modell haben Sie ein Produkt erworben, welches nach dem neuesten Stand der Technik gefertigt wurde. Der Helikopter ist ein 3-Kanal Koaxial- Hubschrauber, der über einen hochmodernen 2.4 GHz Sender angesteuert wird.
-
Seite 3: Inhaltsverzeichnis
Fehler erkennen und beheben ......................... 15 Glossar ..............................15 Anhang ..............................17 Explosionszeichnung und Ersatzteilliste ....................17 Konformitätserklärung ..........................18 Tabelle der in der EU erlaubten Frequenzen ..................18 AMEWI Art. Nr. 25134 - Modell - Version 1.0 Seite 3... -
Seite 4: Verpackung
Das Modell ist nur geeignet für Jugendliche über 14 Jahren. Bei unter 14-jährigen muss der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden. Weisen Sie Kinder auf die möglichen Gefahren beim Umgang mit dem Modell hin. Seite 4 AMEWI Modell Version 1.0... -
Seite 5: Hinweise Zum Sicheren Betrieb
Modellhubschrauber in der Luft sind sie dem rechtlichen Sinne nach Luftfahrzeuge. Sie sind damit Teilnehmer am Luftverkehr und unterliegen den Bestimmungen des Luftverkehrsgesetzes (LuftVG), der Luftverkehrsordnung (LuftVO) und der Luftverkehrs-Zulassungs-Ordnung (LuftVZO). Folgende Grundregeln gelten für alle Modellflieger: AMEWI Art. Nr. 25134 - Modell - Version 1.0 Seite 5... -
Seite 6: Häufig Gestellte Fragen Zum Flugbetrieb
Darf ich aus dem Modell Gegenstände abwerfen bzw. abschießen? Das Abwerfen oder Ablassen von Gegenständen oder sonstigen Stoffen aus oder von Luftfahrzeugen ist verboten. Weitere Informationen finden Sie in § 17 LuftVO - Abwerfen von Gegenständen. Seite 6 AMEWI Modell Version 1.0... -
Seite 7: Modellbeschreibung Mit Technischen Daten

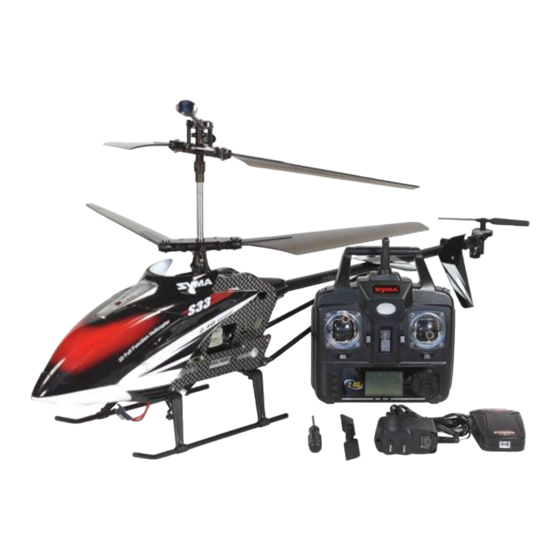

Fernbedienung mit Digitaldisplay Frequenz: 2,4GHz Akku: 7,4V LiPo Akku 1500mAh Ladezeit: ca. 120-150 Minuten 3.1 Hubschrauber Der Hubschrauber besteht aus folgenden Komponenten: Hauptrotor Heckrotor Landegestell Bild 1: Komponenten des Hubschraubers AMEWI Art. Nr. 25134 - Modell - Version 1.0 Seite 7... -
Seite 8: Fernsteuerung
Zeigt die Trimmung A der Steuerfunktion an Batterielevel Anzeige des aktuellen Ladezustandes Geschwindigkeitsstufe Die aktuell gewählte Stufe wird angezeigt H=High / L=Low Trimmung B Zeigt die Trimmung B der Steuerfunktion an Center Zeigt die Rechts / Linkstrimmung beim Start an Seite 8 AMEWI Modell Version 1.0... -
Seite 9: Flugbetrieb
Wenn der rechte Steuerhebel nach links bewegt wird, dreht die Nase des Hubschraubers nach links. Wenn der rechte Steuerhebel nach rechts bewegt wird, dreht die Nase des Hubschraubers nach rechts. AMEWI Art. Nr. 25134 - Modell - Version 1.0 Seite 9... -
Seite 10: Vor- Oder Rückwärtsflug (Engl.: Nick)
Laden Sie den Akku nicht sofort nach dem Flugbetrieb. Lassen Sie den Akku 30 Minuten abkühlen. Laden Sie den Akku nicht länger als 150 Minuten. Dem Modell liegt ein Einteiliges Ladegerät bei. Laden Sie den Flug-Akku entsprechend der Anleitung. Seite 10 AMEWI Modell Version 1.0... -
Seite 11: Fernsteuerung Vorbereiten
Fernsteuerung stattfindet. Die Geräte stimmen sich untereinander über den besten freien Funkkanal ab und der Empfänger wertet anschließend nur noch die Signale seines Senders aus. Wenn die Fernsteuerung oder das Modell ausgeschaltet wurde, muss der Bindungsprozess komplett wiederholt werden. AMEWI Art. Nr. 25134 - Modell - Version 1.0 Seite 11... -
Seite 12: Trimmen Des Hubschraubers
Führen Sie nacheinander alle drei beschriebenen Trimmungen durch. Im zweiten Schritt wird die Feintrimmung eingestellt: Dabei wird so viel Gas gegeben, dass das Modell 50 cm über dem Boden schwebt. Dadurch wird verhindert, dass der Bodeneffekt das Seite 12 AMEWI Modell Version 1.0... -
Seite 13: Vor-/Zurück Bewegung
Punkt aber ständig, dadurch wird ein regelmäßiges Nachjustieren notwendig. Aus diesem Grund verzichten die meisten Modellflieger darauf und wird in dieser Anleitung auch nicht weiter beschrieben. AMEWI Art. Nr. 25134 - Modell - Version 1.0 Seite 13... -
Seite 14: Nach Dem Flugbetrieb
Bei kurzen Signalausfällen wie diesem Test darf der Empfänger im Hubschrauber nicht die Bindung an den Sender verlieren. Ist das doch der Fall, liegt ein Defekt vor. Wenden Sie sich an Ihren Händler. Zur Durchführung des Reichweitentests werden 2 Personen benötigt. Seite 14 AMEWI Modell Version 1.0... -
Seite 15: Fehler Erkennen Und Beheben
Bei der GHz-Technologie sendet der Sender Informationen nur in kodierter Form. Damit der Empfänger diesen Code versteht, müssen Modell und Fernsteuerung aufeinander abgestimmt, beziehungsweise miteinander gepaart werden. Diesen Vorgang bezeichnet man als „Binding“. AMEWI Art. Nr. 25134 - Modell - Version 1.0 Seite 15... - Seite 16 Trimmungen sollen dabei die Kräfte ausgleichen, die die Lage des Modells verändern wollen. Einfache Hubschrauber haben keine Möglichkeit des Trimmens am Modell selbst. Bei diesen Modellen kann die Trimmung für jede Bewegungsrichtung durch Schieberegler oder Tasten an der Fernsteuerung eingestellt werden. Seite 16 AMEWI Modell Version 1.0...
-
Seite 17: Anhang
Kapitel 8 Anhang 8 Anhang 8.1 Explosionszeichnung und Ersatzteilliste Bild 5: Explosionszeichnung AMEWI Art. Nr. 25134 - Modell - Version 1.0 Seite 17... -
Seite 18: Konformitätserklärung
Die Firma AMEWI Trade e.K. erklärt, dass dieses Produkt den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG entspricht. Das Produkt ist konform nach den Richtlinien der R&TTE. Fragen zur Konformität richten Sie bitte an AMEWI Trade e.K., Nikolaus-Otto-Str. 6, 33178 Borchen, Fax: +49 (0)5251 / 288965-19, Email: info@amewi.com. -
Seite 19: Entsorgung
Kapitel 8 Anhang Entsorgung Die Firma AMEWI ist unter der WEEE Reg. Nr. DE93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Die Kennzeichnung mit diesem Etikett bestätigt, dass die RoHS-Grenzwerte für Blei, Cadmium, Quecksilber, sechswertiges Chrom, PBDE und PBB bei der Herstellung des Gerätes beachtet wurden.
