WilTec 65146 Bedienungsanleitung Seite 6

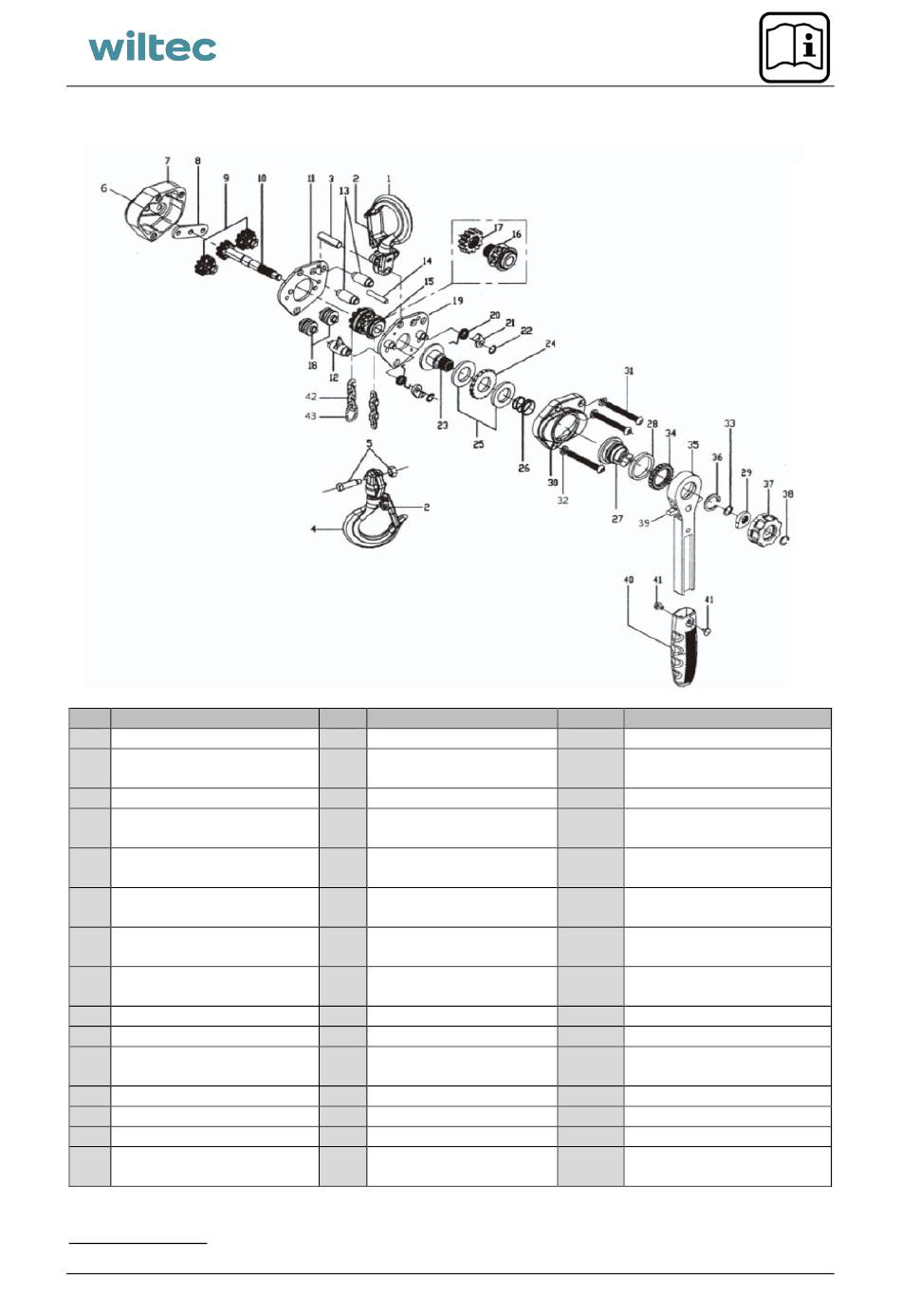

Explosionszeichnung und Teileliste
Nr. Bezeichnung
1 Baugruppe oberer Haken
Baugruppe Sicherheits-
2
verriegelung
3 Oberer Hakenschaft
Baugruppe unterer Ha-
4
ken
Kettenbolzen und Siche-
5
rungsmutter
6 Markenzeichen
Seitenplatte des Getrie-
7
bes
8 Verstärkte Platte
9 Lastgetriebe
10 Ritzelwelle
Seitenplatte des Getrie-
11
bes
12 Kettenabstreifer
13 Stehbolzen
14 Bolzen
15 Lastscheibeneinheit
Wichtiger Hinweis: Nachdruck, auch auszugsweise, und jegliche kommerzielle Nutzung, auch von Tei-
len der Anleitung, nur mit schriftlicher Genehmigung, der WilTec Wildanger Technik GmbH.
© by WilTec Wildanger Technik GmbH
http://www.wiltec.de
Nr. Bezeichnung
16 Lastkettenrad
17 Lastgetriebe
18 Kettenführung
Baugruppe Hebelsei-
19
tenplatte
20 Sperrklinkenfeder
21 Sperrklinke
22 Sicherungsring
23 Bremsplatte
24 Ratschenscheibe
25 Reibscheibe
26 Drehfeder
27 Bremsteller
28 Buchse
29 Anschlagknopf
Abdeckung der
30
Bremse
Artikel 65146–65151
Nr. Bezeichnung
31 Innensechskantschraube
32 Federring
33 Sicherungsring
34 Umschaltgetriebe
35 Hebelgriff Baugruppe
Sicherungsring für Welle
36
Typ A
37 Handrad
Sicherungsring für Welle
38
Typ A
39 Typenschild
40 Gummigriff
Bolzen und Sicherungs-
41
mutter
42 Lastkette
43 Endring
Seite 6
06 2024-1
