Inhaltszusammenfassung für DataTale Crystal USB 3.0

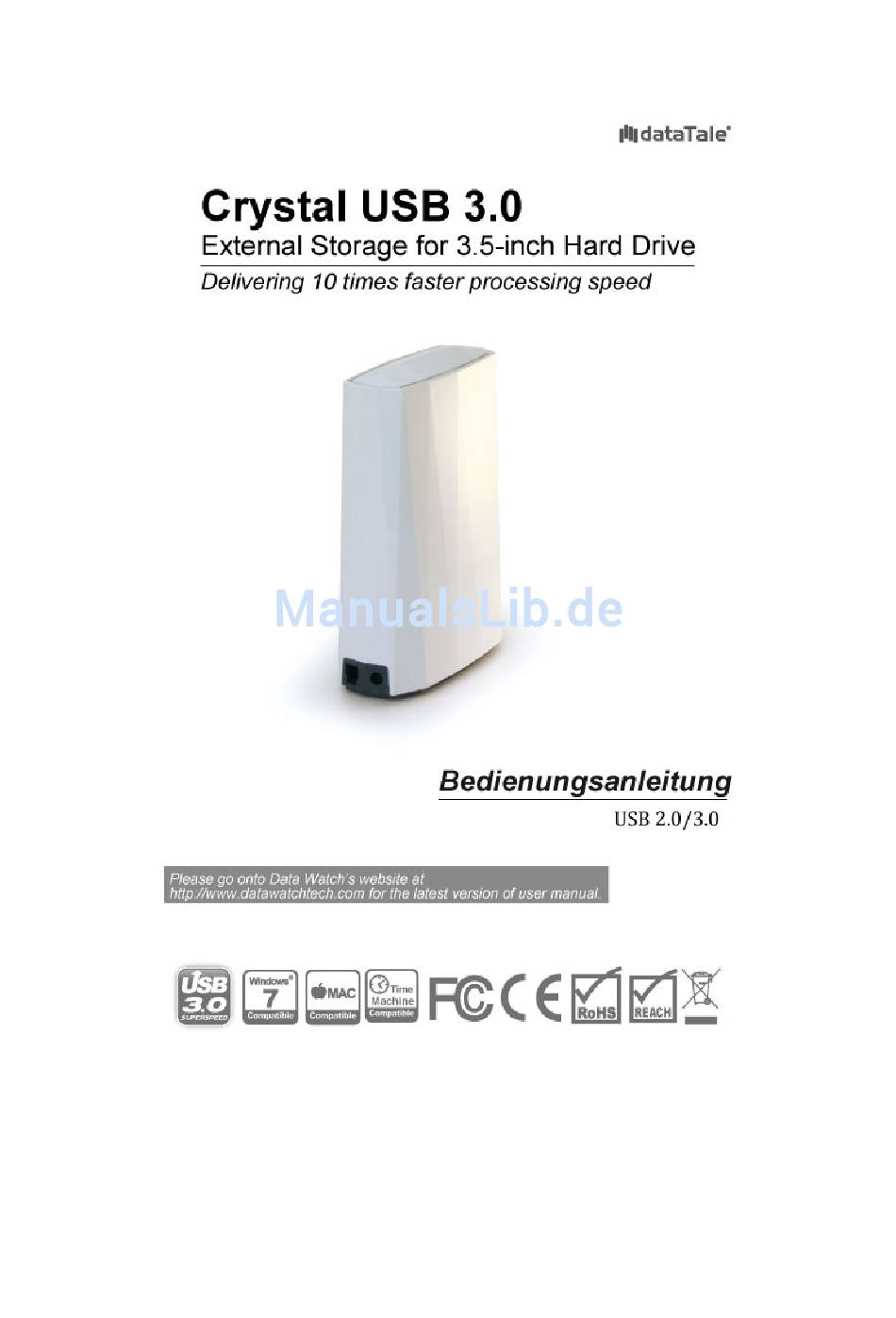

- Seite 1 Rev.01...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Informationen ..................3 Copyright................................3 Hinweise und Klassifikationen........................3 Kontaktieren Sie uns ............................3 Vorsichtsmaßnahmen für das Gehäuse............4 Einführung ......................5 Funktionen ................................5 Systemanforderungen .................... 6 PC....................................6 MAC..................................... 6 Optionales Zubehör ............................6 Packungsinhalt......................6 HUM10J ................................... 7 Ansichten der Systemeinheit .................. 7 Hinter‐/ Front‐Ansicht ........................... 7 Ansicht von unten............................. -
Seite 3: Allgemeine Informationen
Allgemeine Informationen Copyright Copyright 2011 Data Watch Technologies Co., Ltd Alle Rechte vorbehalten. Kein Teil dieser Publikation darf reproduziert, gespeichert in einem Speicher- System oder in irgendeiner Form oder mit irgendwelchen Mitteln übertragen werden, sei es elektronisch, mechanisch, als Fotokopie, Aufzeichnung oder anderweitig, ohne vorherige schriftliche Zustimmung der Data Watch Technologies Co., Ltd oder ONNTO Corporation. -
Seite 4: Vorsichtsmaßnahmen Für Das Gehäuse
Vorsichtsmaßnahmen für das Gehäuse ♦ Die Hauptplatine des Gehäuses kann durch statische Aufladungen beschädigt werden. Eine ausreichende Erdung ist notwendig, um das Gehäuse und andere verbundene Geräte einschließlich des Computers vor elektrischen Schäden zu bewahren. Immer das Gehäuse auf eine ebene Oberfläche stellen und abrupte Bewegungen, Vibrationen und Schläge vermeiden. -
Seite 5: Einführung
Einführung Danke für den Kauf des Crystal USB 3.0 3,5-Zoll-Festplatten-Gehäuses. Das Crystal USB 3.0 3,5-Zoll-Festplatten-Gehäuse bietet eine stilvolle und dennoch ozonfreundliche Umhüllung für alle 3,5 Zoll-SATA Festplatten, mit der neuen SuperSpeed USB 3.0-Technologie. Die Installationsanweisungen in diesem Handbuch gelten für die folgenden Modelle: HU-M10J (USB 2.0/3.0 Kombination) -
Seite 6: Systemanforderungen
Systemanforderungen Zur Verwendung des Crystal USB 3.0 3,5-Zoll-Festplatten-Gehäuses, muss mindestens die folgende Systemkonfiguration des Host-Computers vorhanden sein: Prozessor mit 500MHz oder schneller 256 MB oder mehr RAM Microsoft Windows XP, 2003, Vista, 2008, 7 oder höher Ein freier USB 2.0 oder USB 3.0-Port... -
Seite 7: Hu-M10J
HU-M10J Bitte bewahren Sie den gesamten Packungsinhalt und das Verpackungsmaterial auf für den Fall einer Rückgabe des Produkts. Ansichten der Systemeinheit Hinter-/ Front-Ansicht Die versteckte LED leuchtet nach unten auf die Oberfläche und zeigt den aktuellen Betriebszustand an. -
Seite 8: Ansicht Von Unten
Ansicht von unten Ansicht von innen... -
Seite 9: Montage Der Gehäuse-Komponenten
Montage der Gehäuse-Komponenten Um mit dem Crystal USB 3.0 3,5-Zoll-Festplatten-Gehäuse zu arbeiten, installieren Sie zunächst einfach eine 3,5 "SATA-Festplatte in das Gehäuse, indem Sie die folgenden Schritte befolgen: Partitionierung und Formatierung löscht alle vorhandenen Daten auf der Festplatte. Denken Sie daran, alle vorhandenen Daten von der Festplatte zu sichern, bevor Sie sie Partitionieren oder Formatieren, um Datenverlust zu verhindern. - Seite 10 Sobald das Gehäuse entfernt ist, sollten das PCBA-Bord (Printed Circuit Board) und zwei (2) Festplattenhalterungen sicher auf dem unteren Sockel mit 4 Festplatten-Halter Schrauben fixiert sein. Siehe die Innenansicht zur Orientierung. Außerdem finden Sie zwei (2) HDD Schrauben im Lieferumfang enthalten.
-
Seite 11: Anschließen Und Einschalten Des Wechselstrom-Netzteils
4. Einmal vollendet, setzen Sie das Gehäuse wieder auf den unteren Sockel und drücken es nach unten. Verwenden Sie einen Philips- Schraubenzieher und verschrauben Sie die vier (4) Gehäuse-Schrauben wieder auf der Grundplatte. 5. Nun ist die Gehäuse-Einheit bereit für den Anschluss an einen Computer! Anschließen und Einschalten des Wechselstrom-Netzteils 1. - Seite 12 2. Drücken Sie den Löseknopf und schieben Sie den aufgesteckten Netzstecker vom Netzteil ab. 3. Schieben Sie den ausgewählten Stecker auf das Wechselstromnetzteil. Nun ist es einsatzbereit!
-
Seite 13: Anschluss Der Gehäuse-Einheit An Einen Computer
Anschluss der Gehäuse-Einheit an einen Computer Führen Sie die folgenden Schritte durch, um die Gehäuse-Einheit an einen Host-Computer anzuschließen: Die Gehäuse-Einheit sollte an einen Host-Computer nur über eine Schnittstelle gleichzeitig angeschlossen werden. Der Anschluss der Gehäuse-Einheit an einen Computer über zwei oder mehrere Schnittstellen gleichzeitig wird nicht empfohlen. -
Seite 14: Led Status
blau leuchten. Wenn auf die Festplatte zugegriffen wird, wird die verborgene LED blau blinken. LED STATUS LED COLOR Status Blau Strom an Blau blinkend Datenzugriff Sicheres Entfernen des Gehäuses Sicheres Entfernen der Gehäuse-Einheit vom Host-Controller wird dringend empfohlen. Um die Gehäuse-Einheit sicher vom Computer zu entfernen, müssen Sie das Gerät auf Ihrem System auswerfen. -
Seite 15: F&A
F&A Festplattenkapazität Meine Festplatte ist mindestens 2 TB oder mehr, wird das Gehäuse in der Lage sein, die gigantische Speicherkapazität zu unterstützen? Ja, das Gehäuse wird in der Lage sein, jede Festplatte über 2 TB Kapazität zu unterstützen. Ich möchte meine Festplatten mit dem FAT (File Allocation Table) Format formatieren, das sowohl vom Mac als auch vom PC gelesen und geschrieben werden kann. - Seite 16 http://www.seagate.com/ww/v/index.jsp?locale=en- US&name=Storage_Capacity_Measurement_Standards_- _Seagate_Technology&vgnextoid=9493781e73d5d010VgnVCM100000dd040 90aRCRD...
-
Seite 17: Anhang Spezifikationen
Anhang Spezifikationen Modellname HU-M10J Verbindung USB 2.0/3.0 x 1 Festplattenunterstüt 3,5 "SATA Festplatte zung Datenübertragungs- USB 3.0: bis zu 5Gbits / s Geschwindigkeit USB 2.0: bis zu 480Mbits / s System Material Kunststoffgehäuse Statusanzeige Eingeschaltet / Zugriff Ausgang: 12V/1.5A, Eingang: 100 ~ 240V Stromversorgung Universeller Wechselstrom-Anschluss Abmessungen...
