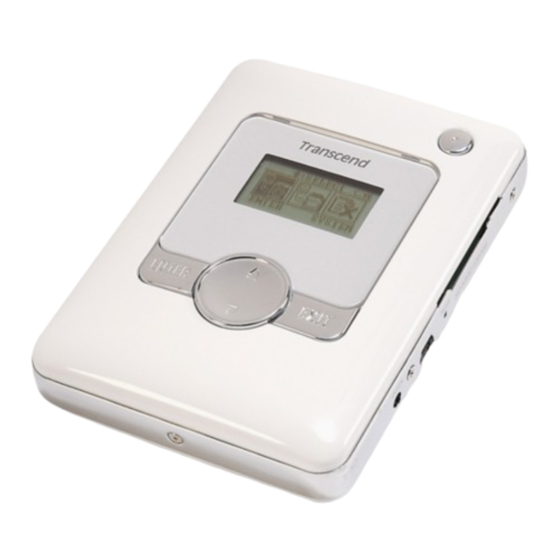

Transcend Photo-Bank Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Transcend Anleitungen
  4. PC-Komponenten
  5. Photo-Bank
  6. Benutzerhandbuch

Transcend Photo-Bank Benutzerhandbuch

Bilder-datenbank
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Bilder-Datenbank („Photo-Bank")
Benutzerhandbuch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Transcend Photo-Bank

Inhaltszusammenfassung für Transcend Photo-Bank

  • Seite 1 Bilder-Datenbank („Photo-Bank“) Benutzerhandbuch...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung Lieferumfang Eigenschaften Systemanforderungen Produktübersicht Verwenden der Bilder-Datenbank im Stand-Alone-Modus Systeminformation Dateien von einer Speicherkarte auf die Bilder-Datenbank kopieren Dateien von der Bilder-Datenbank auf eine Speicherkarte kopieren Löschen der Speicherkarte Löschen von Ordnern in der Bilder-Datenbank Aufladen des Akkus Benutzen des AC-Adapters Konfigurationsanleitung Adapter-Konfiguration nach Land...

  • Seite 3: Einführung

    Memory Stick® / Memory Stick PRO® (Adapter erforderlich), Memory Stick DUO® (Adapter erforderlich) und beinhaltet auch eine eingebaute 1,8-Zoll Festplatte mit 20GByte oder 40GByte Plattenkapazität. Ihre 1,8" Bilder-Datenbank von Transcend ist ein leicht zu installierendes Gerät, das nur einen USB-Anschluss benötigt, um mit einem PC, Mac oder Notebook verwendet werden zu können.

  • Seite 4: Produktübersicht

    Produktübersicht “Power”-Knopf LCD-Anzeige CF Type I/II Karten-Slot SM/ MMC/SD/MS Karten-Slot “Reset”-Knopf USB-Anschluss “Select”-Knopf “Enter”-Knopf “Exit”-Knopf Power DC-Buchse Akku-Abdeckung...

  • Seite 5: Verwenden Der Bilder-Datenbank Im Stand-Alone-Modus

    Verwenden der Bilder-Datenbank im Stand-Alone-Modus Systeminformation 1. Drücken und halten Sie den „Power“-Knopf für ein paar Sekunden, um die Bilder-Datenbank anzuschalten. 2. Drücken Sie den „Exit“-Knopf, um die Systeminformation anzuzeigen. Dateien von einer Speicherkarte auf die Bilder-Datenbank kopieren 1. Drücken und halten Sie den „Power“-Knopf für ein paar Sekunden, um die Bilder-Datenbank anzuschalten.

  • Seite 6: Dateien Von Der Bilder-Datenbank Auf Eine Speicherkarte Kopieren

    6. Entfernen Sie während des Datentransfers von einer Speicherkarte auf die Festplatte bitte nicht die Speicherkarte, bis das Verfahren abgeschlossen ist. (Alle Dateien auf der Speicherkarte werden auf die Festplatte in getrennten und numerischen Ordnern HDD:\SD\00000001", HDD:\SD\00000002", HDD:\MMC\00000001" etc. übertragen). 7.

  • Seite 7: Löschen Der Speicherkarte

    5. Wählen Sie die Speicherkarte aus, auf die Sie die Daten übertragen wollen und drücken Sie dann den „Enter“-Knopf. Drücken Sie den „Enter“-Knopf, um den Vorgang fortzusetzen. Die Bilder-Datenbank löscht sämtliche Daten auf der Karte, bevor der Kopiervorgang beginnt. 7. Entfernen Sie während des Datentransfers von der Festplatte auf die Speicherkarte bitte nicht die Speicherkarte, bis der Vorgang abgeschlossen ist (Alle Dateien im Ordner werden auf die Speicherkarte in das Hauptverzeichnis übertragen, das den gleichen Ordnernamen benutzt).

  • Seite 8: Löschen Von Ordnern In Der Bilder-Datenbank

    4. Wählen Sie „Delete Card" und drücken Sie dann den „Enter“-Knopf. 5. Drücken Sie den „Select“-Knopf, um auszuwählen, welche Karte Sie löschen möchten und drücken Sie dann den „Enter“-Knopf. 6. Drücken Sie den „Enter“-Knopf“. 7. Wenn die ganzen Daten auf der Speicherkarte gelöscht werden, entfernen Sie bitte nicht die Speicherkarte, bevor der Vorgang beendet ist.
  • Seite 9 3. Wählen Sie „Delete Folder" und drücken Sie dann den „Enter“-Knopf. 4. Wählen Sie den Ordner aus, den Sie löschen möchten und drücken Sie dann den „Enter“-Knopf. (SD / MMC / MS / SM oder CF) 5. Drücken Sie den „Enter“-Knopf“. 6.

  • Seite 10: Aufladen Des Akkus

    Aufladen der Akkus (Akkumulator) Die Bilder-Datenbank benutzt eine hochkapazitative aufladbare Li-Ion-Akkus (2200mAh). Um den Akku aufzuladen, stecken Sie bitte den AC-Adapter (Ausgangsleistung: DC 5 V 2 A) in die Power DC-Buchse. Während der Akku auflädt, zeigt die LCD-Anzeige den Prozentsatz des Ladevorgangs an. Es dauert ungefähr 4 Stunden, um den Akku vollständig aufzuladen.
  • Seite 11 Stecken Sie „PLUG C“ in die Steckdose, um mit dem Aufladen zu beginnen. Europa / Asien Nehmen Sie „PLUG B“ und heben Sie ihn hoch, bis er in einem 90 Grad Winkel schließt (siehe Tabelle für anwendbare Länder). Stecken Sie „PLUG B“ in die Steckdose, um mit dem Aufladen zu beginnen.

  • Seite 12: Adapter-Konfiguration Nach Land

    Adapter-Konfiguration nach Land Land Volt Code Land Volt Code Land Volt Code Buchse Stecker Taiwan Spanien 127/220 Ozeanien Australien 240/250 Vietnam 120/220/230 Schweden Fiji Schweiz Mittlerer Osten Neuseeland Iran Niederlande Tahiti Irak U.S.S.R 127/220 Jordan West-Deutschl. 50 Afrika Ägypten Kuwait Jugoslawien Kenia Saudi Arabien...

  • Seite 13: Verbindung Mit Ihrem Computer

    Verbindung mit Ihrem Computer Treiberinstallation unter Windows 98/98SE Schalten Sie Ihren Computer ein. Stellen Sie sicher, dass der USB-Anschluss aktiviert ist und einwandfrei funktioniert. *Anmerkung: Falls Sie Windows 98/98SE verwenden, verbinden Sie bitte nicht Ihre Bilder-Datenbank mit dem Computer, bevor der Treiber installiert ist.

  • Seite 14: Abmelden Der Bilder-Datenbank Unter Windows 98/98Se

    Die Bilder-Datenbank kann jetzt benutzt werden. Sie sehen ein neues USB-Gerät im Geräte-Manager im Systemeigenschaften-Fenster. Abmelden der Bilder-Datenbank unter Windows 98/98SE Platzieren Sie das grüne Pfeilsymbol in der Systemleiste. Drücken Sie mit der linken Maustaste auf das Symbol. Das „Stop USB Mass Storage Device“ Pop-Up-Menü erscheint. Wählen Sie es aus, um Ihre Bilder-Datenbank abzumelden.

  • Seite 15: Deinstallation Des Treibers

    Ihre Bilder-Datenbank kann jetzt von Ihrem Computer entfernt werden. Deinstallation des Treibers Treiber für Bilder-Datenbank deinstallieren, starten Software/Programme ändern oder entfernen aus Einstellungen/Systemsteuerung. Folgen Sie bitte den Bildschirmanweisungen, um den Vorgang abzuschließen. Verwendung mit Windows Me/2000/XP Schalten Sie Ihren Computer ein. Stellen Sie sicher, dass der USB-Anschluss aktiviert ist und einwandfrei funktioniert.

  • Seite 16: Abmelden Der Bilder-Datenbank Unter Windows Me/2000/Xp

    Abmelden der Bilder-Datenbank unter Windows Me/2000/XP 1. Platzieren Sie den Mauszeiger über das grüne Pfeilsymbol in der Systemleiste. Klicken Sie mit der linken Maustaste auf das Symbol. 2. Das Stop USB Mass Storage Device Pop-Up-Menü erscheint. Wählen Sie es aus, um Ihre Bilder-Datenbank abzumelden.

  • Seite 17: Verwendung Der Bilder-Datenbank Unter Mac Os

    Verwendung der Bilder-Datenbank unter Mac OS Führen Sie das Hardware-Setup aus. Es werden keine Treiber für Mac OS benötigt. Verbinden Sie mithilfe des USB-Kabels die Bilder-Datenbank mit Ihrem Mac. Ein Laufwerksymbol erscheint auf dem Desktop. Sie können dieses Gerät wie eine Mac-Festplatte benutzen.

  • Seite 18: Wechsel Des Akkus

    Wechsel des Akkus (Akkumulator) 1. Lösen Sie die Schraube und entfernen Sie die Akkuabdeckung. 2. Lösen Sie das Akkukabel von dem Steckverbinder. 3. Ersetzen Sie den Akku. 4. Setzen Sie die Akkuabdeckung zurück. Fügen Sie die Schraube ein, um die Akkuabdeckung zu befestigen.

  • Seite 19: Die Firmware Aktualisieren

    4. Wählen Sie „Finish“, um die Treiberinstallation abzuschließen. 5. Wählen Sie das Firmware Upgrade Tool-Symbol aus “Start menu → Programs → Transcend → fwupg”. 6. Wählen Sie “Open Firmware File”, um den CD-Ordner auszuwählen. 7. Wählen Sie “Start Upgrade Firmware”, um die Firmware zu starten.

  • Seite 20: Deinstallation Des Firmware Upgrade-Tools

    *Hinweis: DasFirmware Upgrade-Tool unterstützt folgende Betriebssysteme: • Windows ® 2000 • Windows ® Deinstallation des Firmware Upgrade-Tools Um das Firmware Upgrade-Tool zu deinstallieren, starten Software/Programme ändern oder entfernen Einstellungen/Systemsteuerung. Folgen bitte Bildschirmanweisungen, um den Vorgang abzuschließen.

  • Seite 21: Fehlersuche

    Fehlersuche WARNUNG Durch jeglichen unbefugten Versuch, die Bilder-Datenbank auseinander zu bauen, erlischt die bedingte Produktgarantie. Wenn ein Fehler auftritt, überprüfen Sie zunächst die nachfolgend aufgeführten Punkte. Sollte der Fehler mit Hilfe dieser Informationen nicht behoben werden können, sollten Sie zur weiteren Unterstützung Ihren Fachhändler oder das Servicecenter ansprechen.

  • Seite 22: Warnhinweis

    C – 70 Feuchtigkeit··········································· 8% – 90% RH Emission / Sicherheit····························· FCC Class B, CE, BSMI Abmessungen ······································· 110mm x 85mm x 22mm Gewicht ················································· ca. 235g (20GB) / ca. 247g (40GB) Bestellinformation Festplattenkapazität Transcend- Bestellnummer 20GB TS20GPB 40GB TS40GPB...

  • Seite 23: Bedingte Produktgarantie Auf Die Bilder-Datenbank

    Transcend Information, Inc. www.transcend.de *Bei dem Transcend-Logo handelt es sich um ein eingetragenes Warenzeichen der Transcend Information, Inc. *Sämtliche aufgeführte Markennamen, Produktbezeichnungen und eingetragene Warenzeichen innerhalb dieses Dokumentes sind das Eigentum ihrer jeweiligen Inhaber und als solche zu beachten.

Diese Anleitung auch für:

Ts20gpbTs40gpb
