Inhaltszusammenfassung für FISCHER R-EVOLUTION

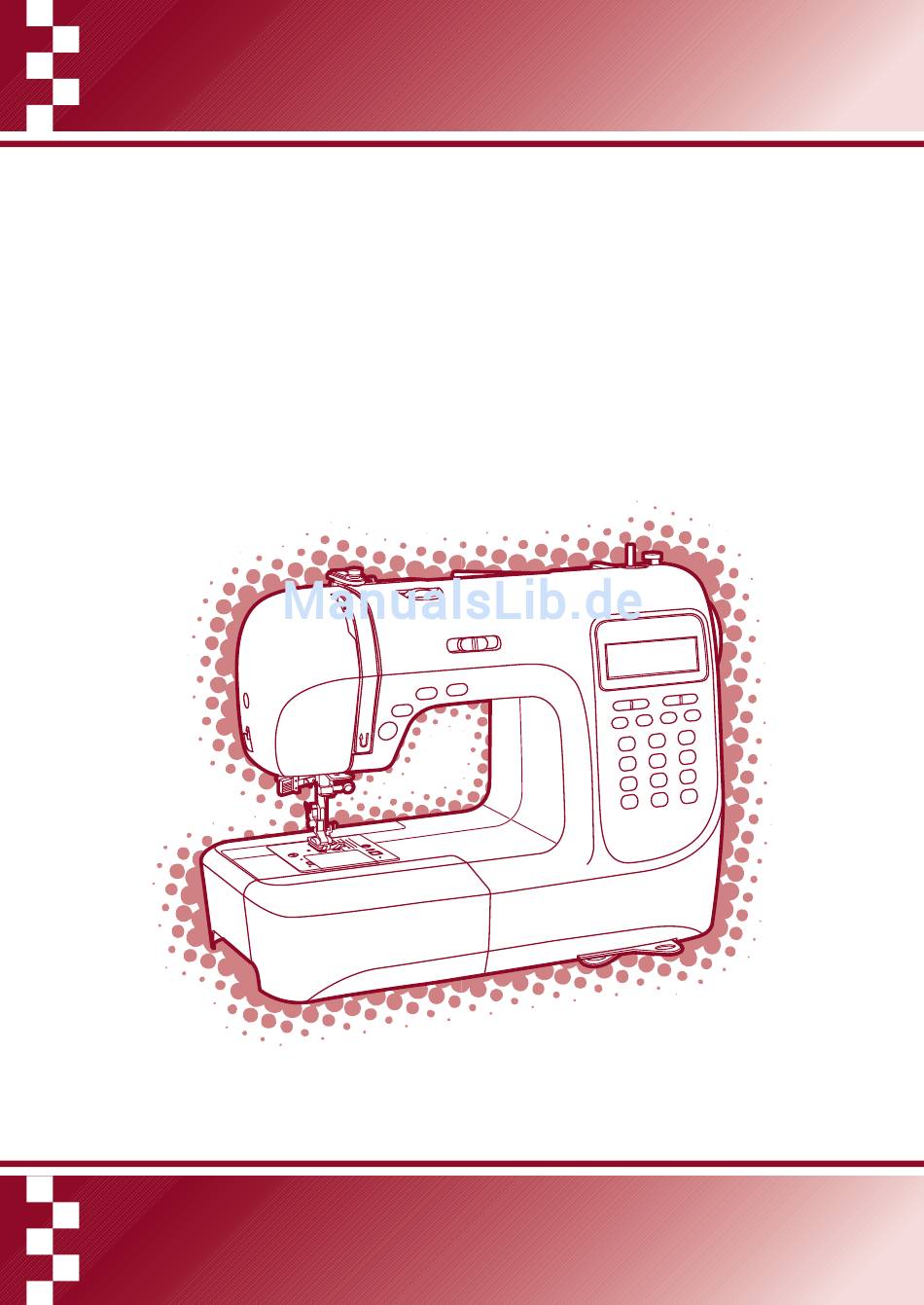

- Seite 1 Bedienungsanleitung R-EVOLUTION by Fischer...
- Seite 2 Sehr geehrter Kunde! Herzlichen Glückwunsch zum Kauf lhrer Nähmaschine. Sie haben ein Qualitätsprodukt erworben, welches mit Sorgfalt hergestellt wurde. größter Diese Bedienungsanleitung vermittelt lhnen alles Wissenswerte über die Anwendungsmöglichkeiten lhrer Nähmaschine. Sollten dennoch Fragen offen bleiben, bitten wir Sie, sich an lhren Händler zu wenden. Wir wünschen lhnen viel Freude und große Näherfolge.
- Seite 3 Wichtige sicherheitshinweise Wichtige Sicherheitshinweise Beim Gebrauch eines elektrischen Geräts sind folgende grundsätzliche Sicherheitsmassnahmen unbedingt zu beachten: Lesen Sie vor Gebrauch dieses Nähcomputers die Bedienungslanleitung durch. GEFAHR - Zum Schutz vor elektrischem Schlag: 1. Nähcomputer nie unbeaufsichtigt stehen lassen, wenn er noch am Stromnetz angeschlossen ist.
-
Seite 4: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise 10. Nähcomputer immer ausstecken (vom Stromnetz trennen), wenn Unterhaltsarbeiten wie in der Bedienungsanleitung beschrieben, vorgenommen werden. Zum Beispiel, wenn Abdeckungen entfernt werden, beim Ölen oder Glühbirne wechseln usw. 11. Keine Gegenstände in Öffnungen am Nähcomputer stecken oder hinein fallen lassen. 12. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht der wichtigsten Teile am Nähcomputer......... . . 1 Zubehör . - Seite 6 Inhaltsverzeichnis Kantenumnähstiche ..............32 Kantenumnähfuß...
-
Seite 7: Übersicht Der Wichtigsten Teile Am Nähcomputer
Übersicht der wichtigsten Teile am Nähcomputer Greiferspulvorrichtung Geschwindigkeitsregler Fadenspanndrehknopf Nadelstopp oben/unten LCD Anzeige Automatisches Vernähen Einstelltaste für die Stichlänge Rücktransport Einstelltaste für die Stichbreite Start/Stop-Taste Programmiertasten Fadenabschneider Stichwahlknöpfe Knopflochhebel Automatischer Funktionstasten Nadeleinfädler Spulenabdeckung Ausziehbare Anschiebetisch Kurzanleitung und Zubehörbox Greiferspulenstopper Horizontaler Garnrollenhalter Unterfadenspulführung Öffnung für zweiten Garnrollenstift... -
Seite 8: Zubehör
Zubehör Basiszubehör 1. Universalfuß (T) 2. Reißverschlussfuß (I) 3. Knopflochfuß (D) 4. Kantenumnähfuß (E) 006186008 006905008 006H1A0004 006907008 5. Blindstichfuß (F) 6. Raupennahtfuß (A) 7. Knopfannähfuß (H) 8. Greiferspulen (3x) 9. Garnrollenhalter (groß) 006904008 006172008 006914008 006084009 R12373209 10. Garnrollenhalter (klein) 11. -
Seite 9: Nähcomputer Ans Stromnetz Anschließen
Nähcomputer ans Stromnetz anschließen Achtung: Immer sicherstellen, dass die Maschine vom Stromnetz getrennt und der Hauptschalter auf ("O") ist, wenn sie nicht im Gebrauch ist und bevor Sie Einzelteile einlegen oder entfernen. Nähcomputer ans Stromnetz anschließen Vor Anschluss des Nähcomputers ans Stromnetz, bitte zuerst sicherstellen, dass Spannung (Volt) und Frequenz mit Spannung und Frequenz des Stromnetzes übereinstimmen. -
Seite 10: Mit Dem Nähen Beginnen
Mit dem Nähen beginnen Start/Stop-Taste Die Maschine beginnt zu nähen, wenn der Start/Stop-Taste gedrückt ist und stoppt, wenn Sie ihn noch einmal drücken. Der Geschwindigkeitseinstellhebel kann die Nähgeschwindigkeit regulieren. Um die Geschwindigkeit zu erhöhen, schieben Sie den Hebel nach rechts, sie zu bremsen, dann nach links. -
Seite 11: Nähfuß Auswechseln
Nähfuß auswechseln Achtung: Hauptschalter ausschalten (auf OFF bzw. "O" stellen) vor dem Ausführen der oben genannten Operationen! Nähfußhalter anbringen Nähfußstange hochstellen (a). Nähfußhalter (b) wie abgebildet anbringen. Nähfuß einsetzen Nähfußhalter (b) senken, bis die Aussparung (c) direkt über dem Stift (d) liegt. -
Seite 12: Nähfußtabelle
Nähfußtabelle Nähfuß Anwendung: Nadel Nähfuss Anwendung: Nadel Allgemeines Nähen, Schnuraufnähen Patchwork, Dekorstiche, Smoken, Fagotten Universalfuß (T) Schnuraufnähfuß(M) usw. (Optional) Reißverschluss Schmalsäumen einnähen Reißverschlussfuß (I) Säumer (K) (Optional) Knopfloch Stopfen Freihandsticken Monogramme Knopflochfuß (D) Stopf-/Stickfuß (Optional) Knöpfe annähen Quilten Knopfannähfuß Quiltfuß (P) (Optional) Blindsaum Kräuseln... -
Seite 13: Nadel Wechseln
Nadel wechseln Achtung: Hauptschalter ausschalten (auf OFF bzw. "O" stellen) vor dem Ausführen der folgenden Arbeiten. Nadel regelmässig wechseln, vor allem wenn sie abgenutzt ist und Probleme verursacht. Nadel wie auf den folgenden Abbildungen gezeigt einsetzen. A. Schraube an der Nadelstange lösen und nach dem Einsetzen einer neuen Nadel wieder anziehen. -
Seite 14: Greiferspule Füllen
Greiferspule füllen Unterfadenspule füllen 1. Faden und Fadenspulenhalter auf Garnrollenstift setzen. Bei kleinen Fadenspulen, den Spulenhalter mit der schmalen Seite gegen die Fadenspule setzen oder den kleinen Spulenhalter nehmen. 2. Faden in Fadenführung einhängen. 3. Führen Sie den Faden im Gegen-Uhrzeigersinn um die Fadenspannungsführung. - Seite 15 Greiferspule füllen 6. Halten Sie das Fadenende mit der Hand fest. 7. Maschine mit der Start/Stopp-Taste oder dem Fusanlasser in Gang setzen Nach ein paar Umdrehungen Maschine anhalten. 8. Faden loslassen und möglichst nahe an der Spule abschneiden Anschliessend Spulvorgang fortsetzen Sobald die Spule voll ist, stellt der Spulvorgang automatisch ab.
-
Seite 16: Greiferspule Einsetzen
Greiferspule einsetzen Achtung: Nähcomputer vor dem Einsetzen oder Herausnehmen der Greiferspule ausschalten (Hauptschalter auf OFF bzw. "O" stellen). Zum Einsetzen oder Herausnehmen der Greiferspule muss die Nadel ganz oben sein. Durch Betätigen des Entriegelungshebels die transparente Abdeckung der Spulenkapsel entfernen. Spule in Spulenkapsel einsetzen. -
Seite 17: Oberfaden Einfädeln
Oberfaden einfädeln Hinweis: Das Einfädeln des Oberfadens ist sehr einfach. Es ist jedoch sehr wichtig, diesen Vorgang sehr genau durchzuführen, da sonst Nähprobleme auftreten. Maschine mit dem Netzschalter einschalten. Handrad nicht verdrehen, da sonst die ideale Einfadelposition verstellt wird. Falls das Handrad verstellt wurde, vor dem Einfadeln des Oberfadens zuerst die Nadel mit der Nadelpositionstaste hochstellen. - Seite 18 Oberfaden einfädeln 3. Faden um die Fadenführung legen und durch die Vorspannfeder ziehen, wie abgebildet. 4. Faden weiter durch die Fadenspannung zwischen den silberfarbenen Scheiben nach unten durchführen. 5. Nach links unter der Führungsnase durch und dann wieder nach oben führen. 6.
-
Seite 19: Einfädler
Einfädler Achtung: Nähcomputer ausschalten (Hauptschalter auf OFF bzw. "O" stellen). Nadel muss sich in der oberen Nadelposition befinden. Gegebenenfalls die Nadel mit Hilfe der Nadelpositionstaste in die obere Position bringen. Nähfuß auf Stichplatte absenken. 1. Hebel des Einfädlers langsam senken und Faden durch die Fadenführung wie abgebildet durchführen, dann nach rechts ziehen. -
Seite 20: Fadenspannung
Fadenspannung - Grundeinstellung Fadenspannung: "AUTO" - Um die Spannung zu erhöhen, Rad auf die nächst höhere Zahl drehen. - Um die Spannung zu reduzieren, Rad auf die nächst tiefere Zahl drehen. Es ist wichtig, beim Nähen mit der richtigen Fadenspannung zu arbeiten. - Die Spannung muss je nach Stichart, Faden und Stoff angepasst werden. -
Seite 21: Unterfaden Heraufholen
Unterfaden heraufholen Oberfaden mit der linken Hand festhalten. Handrad gegen sich (im Gegenuhrzeigersinn) drehen, Nadel senkt sich und hebt sich wieder. Sorgfältig am Oberfaden ziehen und den Unterfaden durchs Stichloch in der Stichplatte mitheraufziehen. Der Unterfaden kommt als Schlinge hervor. Beide Fadenenden nach hinten unter den Nähfuß... -
Seite 22: Zwei-Stufen-Näfußanhebung
Zwei-Stufen-Näfußanhebung Mit dem Nähfußlifter wird der Nähfuß gesenkt und hochgestellt. Beim Nähen von dicken Lagen kann der Nähfuß um eine Stufe höher gestellt werden und erleichtert damit das Positionieren des Nähguts. Heben und Senken des Transporteurs Bei abgenommenem Anschiebetisch ist der Transporteurverstellhebel am Sockel auf der Rückseite sichtbar. -
Seite 23: Übersicht Der Bedienknöpfe
Übersicht der Bedienknöpfe Bedienknöpfe siehe Seite 21/22) 1. Start/Stop-Taste Nähen ohne Fußanlasser . Nähvorgang startet durch Drücken der Start-/Stop-Taste und stoppt durch erneutes Drücken. Nadel befindet sich automatisch in der obersten Position. 2. Rücktransport Durch Gedrückthalten der Rückwärtstaste nächt die Maschine rückwärts. Nach loslassen der Taste, näht die Maschine wieder vorwärts. - Seite 24 Übersicht der Bedienknöpfe Speichertasten siehe Seite 6. Speichertaste Um das erzeugte Muster und oder die Muster Kombination aufzunehmen oder zu speichern, drücken Sie bitte die Taste. 7. Pfeiltasten Drücken Sie die " " Taste oder " " Taste bis die eigentliche Stichnummer erscheint. 8.
-
Seite 25: Lcd-Anzeige
LCD-Anzeige Direkt-Muster Spiegeln Nadelstopp oben Knopflochhebel Auto-sperre Spulen Nadelposition Rückwärts nähen Stichbreite Stichmusternummer Direkt-Modus Direct Stichübersicht Spiegeln Nadelstopp unten Auto-Stopp Rückwärts nähen Stichmusternummer Stichbreite Nummer der Patterns momentanen Einheiten Gesamteinheiten Normalmodus Speicher Nähfuß Stichlänge Speichern Nadelstopp oben Auto-Stopp Stichbreite Stichmusternummer Nummer der Alphabet momentanen Einheiten... -
Seite 26: Stichübersicht
Stichübersicht Der rot markierte Teil der unten abgebildeten Sticharten bezeichnet einen Rapport jeder Stichart. A. Richtungsmuster B. Muster 02 03 04 05 06 07 08 09 10 11 12 13 14 15 17 18 19 20 21 22 23 24 25 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77... -
Seite 27: Bedienknöpfe
Bedienknöpfe Nadelstopp oben/ unten Automatisches Vernähen Rücktransport Start/Stop-Taste Start/Stop-Taste Die Maschine beginnt zu nähen, wenn die Start/Stop- Taste gedrückt ist und sie stoppt, wenn die Taste noch mal gedrückt wird. Die Maschine näht zu Beginn langsam. D i e N ä h g e s c h w i n d i g k e i t k a n n m i t d e m Geschwindigkeitsregler eingestellt werden. -
Seite 28: Automatisches Vernähen
Bedienknöpfe Automatisches Vernähen Für die Stichwahlknöpfe 1-4 und die Stiche 00-04: Wenn die Auto-Lock-Taste gedrückt ist, näht die Maschine sofort automatisch 3 Sicherungsstiche (Vernäh-Stiche) und stoppt dann automatisch. Patterns In der LCD Anzeige erscheint das Symbol " " bis die Maschine stoppt. Hinweis: In der LCD Anzeige erscheint das Symbol "... -
Seite 29: Speichertasten
Speichertasten Löschtaste Pfeiltasten Speichertaste Speichertaste Drückten Sie die " " Taste, um in den Speicher- modus zugelangen und speichern die Kombination der Buchstaben oder dekorative Stiche. Drücken Sie die " " Taste um den Speicher-modus Patterns zu verlassen und in den Direkt-Modus zurück zuke hren. -
Seite 30: Funktionstasten
Funktionstasten Stichbreiten-Einstellung Stichlängen-Einstellung Spiegeln Moduswahltaste Stichbreiten-Einstellung Bei Auswahl einer Stichart wird die empfohlene Stichbreite automatisch eingestellt und auf der LCD- Anzeige mit Zahlen angezeigt. Patterns Die Stichbreite kann durch Drücken der Stichbreiten- verstelltaste eingestellt werden. Bestimmte Stiche haben eine begrenzte Stichbreite. Taste "–"... -
Seite 31: Stichlängen-Einstellung
Funktionstasten Stichlängen-Einstellung Bei Auswahl einer Stichart wird die empfohlene Stichlänge automatisch eingestellt und auf der LCD- Anzeige mit Zahlen angezeigt. Patterns Die Stichlänge kann durch Drücken der Stichlängen- verstelltaste eingestellt werden. Taste "–" drücken, um die Stichlänge zu verkürzen. Taste "+" drücken, um die Stichlänge zu verlängern. Die Stichlänge kann von "0.0"... -
Seite 32: Spiegeltaste
Funktionstasten Spiegeltaste (siehe Seite Die Muster 00-14, 26-99 können gespiegelt werden, durch drücken der " " Taste wird ein Abbild des ausgewählten Stiches genäht. Der LCD zeigt die Spiegelfunktion und die Maschine näht gespiegelte Muster bis die Spiegelfunktion erneut gedrückt wird, um die Spiegelfunktion zu beenden. -
Seite 33: Wahltaste
Wahltaste Direkte Musterwahl und die Nummertasten Direkte Musterwahl und die Nummertasten Direkte Musterwahl Die Tasten drücken um die verschiedenen Funktionsmuster zu wählen, die neben der Direct Nummertaste angezeigt sind, wenn der Modus auf "Direkt" eingestellt ist. Nummertasten Drücken Sie die Nummertasten um das gewünschte Muster auszuwählen. -
Seite 34: Nützliche Anwendungen
Nützliche Anwendungen Ecken nähen 1. Bei Erreichen einer Ecke anhalten. 2. Nadel manuell in das Gewebe senken, oder drücken Sie die Knopf von Nadel aufwärts/ abwärts einmal. 3. Nähfuß hochstellen. 4. Mit der Nadel als Angelpunkt Stoff drehen. 5. Nähfuß senken und weiternähen. Rückwärts nähen Rückwärtsnähen wird zum Vernähen zu Nähbeginn und -ende benutzt. -
Seite 35: Tischverlängerung Installieren
Nützliche Anwendungen Tischverlängerung installieren * Der Tischverlängerung ist optionales Zubehör. Er ist nicht im Lieferumfang enthalten. Ziehen Sie den Anschiebetisch (Zubehörbox) nach links um ihn von der Maschine zu entfernen. (1) Ziehen Sie die Füße der Tischverlängerung entsprechend den Pfeilen im Bild aus. (2) Lassen Sie die Tischverlängerung (A) in die Maschine (B) einrasten. -
Seite 36: Geradstiche Und Nadelposition
Geradstiche und Nadelposition Nadelposition ändern Diese Einstellungen können nur auf den Muster 00-04 anwenden. Die Sticharten sind auf Nadelposition "3.5" voreingestellt. Durch Drücken der Taste "–" wird die Nadelposition nach links verschoben. Durch Drücken der Taste "+" wird die Nadelposition nach rechts verschoben. -
Seite 37: Stretchstich
Stretchstich Für elastische und strapazierfähige Nähte, die Stretchgeradstich sich mit dem Stoff dehnen, ohne zu reißen. Ideal für elastische Stoffe und Maschenware. Auch gut für strapazierfähige Nähte auf festen Stoffen wie Jeans geeignet. Diese Stiche können auch sehr gut als dekorativen Kantenabschluss verwendet werden. -
Seite 38: Kantenumnähstiche
Kantenumnähstiche Kantenumnähfuß 5.0~7.0 2.0~3.0 Kantenumnähfuß einsetzen. Stoffkante beim Nähen an die Führung am Fuß anstoßen laßen. Achtung: DenKantenumnähfuß nur für die Sticharten 05 und 08 benutzen und dabei die Stichbreite breiter als "5.0" einstellen. Bei Verwendung von anderen Sticharten und Stichbreiten als den empfohlenen kann es sein, dass die Nadel auf den Nähfuß... -
Seite 39: Blindsaum- Und Lingeriestiche
Blindsaum- und Lingeriestiche Blindsaum und Lingeriestiche auf festen Stoffen. Blindsaum auf Stretch-Stoffen. 2.5~4.0 1.0~2.0 Hinweis: Für Blindsäume benötigt man etwas Übung. Immer zuerst eine Nähprobe nähen. Stoff wie agbebildet falten, so dass die Stoffvorderseite oben liegt. Stoffrückseite Stoffrückseite Kantenumnähstiche Stoff unter den Nähfuß legen. Handrad von Hand vorwärts drehen, bis die Nadel ganz nach links schwingt. -
Seite 40: Knöpfe Annähen
Knöpfe annähen 2.5~4.5 Knopfannähfuß einsetzen. Hebel zum Senken bzw. Heben des Transporteurs auf " " (b) stellen, um den Transporteur zu senken. (Hinweis: Die Stichlänge kann nicht verstellt werden, solange der Transporteur versenkt ist.) Nähgut unter den Nähfuß legen. Knopf auf die gewünschte Stelle legen und Nähfuß... -
Seite 41: Knopflöcher Nähen
Knopflöcher nähen Für leichte bis mittelschwere Stoffe Für horizontale Knopflöcher an Blusen und 2.5~7.0 0.3~1.0 Hemden aus leichtem bis mittelschwerem Stoff Für Anzüge, Mäntel und Jacken Für horizontale Knopflöcher von dicken 2.5~5.5 0.3~1.0 Geweben Für leichte bis mittelschwere Stoffe 5.5~7.0 0.3~1.0 Für Jeans oder dehnbares Gewebe einer groben Bindung... - Seite 42 Knopflöcher nähen Knopflochstich auswählen. Stichbreite und Stichlänge einstellen (je nach gewünschter Breite und Dichte). Anfangspunkt Stoff so unter den Nähfuß legen, daß die Mitte- Markierung auf dem Nähfuß mit der eingezeichneten Knopflochlinie übereinstimmt. Nähfuß senken. Bitte beachten: Falls Sie irgendein Knopflochmuster auswählen wird auf dem LCD Schirm das Symbol "...
- Seite 43 Knopflöcher nähen * Knopflöcher werden von der Vorderseite nach Hinterseite des Büglers genäht, wie gezeigt. Nähfuß hochstellen und Faden abschneiden. Um über das gleiche Knopfloch zu nähen, Nähfuß hochstellen (kehrt in die ursprüngliche Position zurück). Nach Beendigung Knopflochhebel heben, bis er hält.
-
Seite 44: Knopflöcher Auf Elastischen Stoffen
Knopflöcher nähen Knopflöcher auf elastischen Stoffen Bei Knopflöchern auf elastischen Stoffen mit Garneinlage arbeiten. Knopflochfuß einsetzen und Garneinlage hinten am Nähfuß einhaken und unter dem Nähfuß durchführen. Die beiden Fadenenden auf die Fußvorderseite bringen, in die Rillen einlegen und sie vorübergehend verknöpfen. Nähfuß senken und zu nähen beginne. -
Seite 45: Fadenführerstich / Ösenstich
Fadenführerstich / Ösenstich 22: Fadenführer zum Nähen wählen, etc. 5.0 6.0 7.0 Muster 22 wählen um den Ösenstich zu erhalten. Den Nähfuß (A) anbringen. Patterns Mit den Stichbreitentasten " " oder "+" die – gewünschte Ösengröße wählen. Ösengröße: A. Groß: 7,0 mm B. -
Seite 46: Stopfen
Stopfen 3.5~7.0 1.0~2.0 Stopfen mit Knopflochfuß Muster 23 wählen um den Stopfstich zu erhalten. Knopflochfuß einsetzen. Patterns Den Oberstoff und die Unterlage zusammenheften. Nadelposition wählen. Den Nähfuß auf den Mittelpunkt des Risses senken. Den Knopfhalter nach hinten ziehen. Knopfführplatte am Knopflochfuß auf eine gewünschte Länge einstellen. - Seite 47 Stopfen Gewebe so platzieren, dass die Nadel in der Lage um 2mm (1/16 inch) vor der Stopffläche einsticht und dann den Nähfußhebel senken. Hinweis: Die Vorderseite des Nähfußes beim Senken nicht ziehen, sonst wird es nicht mit der richtigen Größe genäht. Den Oberfaden durch das Loch in dem Nähfuß...
-
Seite 48: Reißverschluss Einnähen
Reißverschluss einnähen Achtung: Reißverschlussfuß nur zum Nähen mit der Nadel in der Mitte und Geradstich verwenden! Bei Verwendung von anderen 1.5~3.0 Sticharten und mit anderen Nadelpositionen als den empfohlenen kann es sein, dass die Nadel auf den Nähfuß aufschlägt und bricht. Beidseitig verdeckt eingesetzter Reißverschluss Reißverschlussschlitz auf das Kleidungsstück heften. -
Seite 49: Einseitig Verdeckt Eingesetzter Reißverschluss
Reißverschluss einnähen Einseitig verdeckt eingesetzter Reißverschluss Reißverschlussschlitz auf dem Kleidungsstück heften. Auf die linke Nahtzugabe umbiegen. Rechte Nahtzugabe um 3 mm umbiegen. Reißverschlussfuß einsetzen. Beim Nähen der linken Reißverschlussseite die rechte Seite des Nähfußstegs am Halter befestigen. Beim Nähen der rechten Reißverschlussseite die linke Seite des Nähfußstegs am Halter befestigen. -
Seite 50: Schmalsäumen
Schmalsäumen * Der Säumer ist optional und nicht im Lieferumfang dieser Maschine inbegriffen 1.5~3.0 Stoffkante etwa 3 mm (1/8 inch) umbiegen und nochmals 3 mm (1/8 inch) auf einer Länge von etwa 5 cm (2 inches) der Stoffkante entlang umbiegen. Handrad sich entgegen drehen, bis die Nadel in den Saum einsticht, dann Nähfuß... -
Seite 51: Schnuraufnähen
Schnuraufnähen Eine oder drei Kordeln übernähen für hübsche Strukturen auf Jacken oder Westen oder Bordüren. Dazu kann Perlgarn, Strickwolle, Stickgarn, Kordel, Häkelgarn usw. verwendet werden. * Der Schnuraufnähfuss ist optional und nicht im Lieferumfang dieser Maschine inbegriffen Einzelschnur aufnähen Muster auf den Stoff aufzeichnen. Schnur von rechts in die mittlere Rille am Schnuraufnähfuß... -
Seite 52: Raupennähte
Raupennähte 3.5~7.0 0.5~1.0 Raupennähte und Dekorstiche mit dem Raupennahtfuß nähen. Dieser Nähfuß verfügt nämlich an der Fußunterseite über eine ganzflächige Aussparung, die es ermöglicht, problemlos über dicke Stichformationen, wie dichte Zickzackstiche, zu gleiten und den Stoff schön gleichmäßig transportieren läßt. Die Raupennahtstiche und Dekorstiche können selber umgestaltet werden, indem die Stichlängen und breiten verstellt werden. -
Seite 53: Quilten
Quilten 1.0~3.0 * Der Quiltfuß ist optional und nicht im Lieferumfang dieser Maschine inbegriffen. Quiltlineal in den Nähfußhalter wie abgebildet einführen und auf die gewünschte Breite einstellen. Erste Reihe nähen und Stoff verschieben. Alle weiteren Reihen so nähen, dass das Lineal jeweils entlang der vorherigen Nählinie verläuft. -
Seite 54: Kräuseln
Kräuseln * Der Kräusler ist ein optionales Zubehörteil und nicht im Lieferumfang dieser Maschine inbegriffen. Kräuseln Kräusler einsetzen und die Fadenspannung auf unter 2 stellen. Den zu kräuselnden Stoff rechts unter den Nähfuß legen. Einmal durchsteppen, dabei die Stoffkante parallel zur rechten Fusskante laufen lassen. -
Seite 55: Smoken
Smoken Mit dem Universalfuß gerade Linien in Abständen von 1 cm über die gesamte zu smokende Fläche nähen. Fäden auf einer Seite zusammen verknoten. An den Unterfäden ziehen und die Fältchen gleichmässig verteilen. Fäden auf der anderen Seite fixieren. Fadenspannung reduzieren und allenfalls mit Dekorstich zwischen den Geradstichlinien nähen. -
Seite 56: Freihandstopfen, -Sticken Und -Monogramme
Freihandstopfen, -sticken und -monogramme * Der Stopf-/Stickfuss ist optional und nicht im Lieferumfang dieser Maschine inbegriffen 3.5~5.0 Hebel zum Senken bzw. Heben des Transporteurs auf " " (b) stellen, um den Transporteur zu senken. Nähfußhalter entfernen und Stopffuß einsetzen. Hebel (a) muss hinter der Nadelbefestigungsschraube (b) liegen. -
Seite 57: Sticken
Freihandstopfen, -sticken und -monogramme Sticken Zickzackstich wählen und Stichbreite nach Bedarf einstellen. Dem Musterumriss entlang nähen, indem der Stickrahmen entsprechend bewegt wird. Mit gleichmäßiger Geschwindigkeit arbeiten. Musterflächen von Außen nach Innen füllen. Stiche dicht nebeneinander platzieren. Durch schnelleres Bewegen des Stickrahmens entstehen längere Stiche, duch langsameres Bewegen entstehen kürzere Stiche. -
Seite 58: Fagotten
Fagotten - Umgebogene Kanten der Stoffteile mit einem Abstand von 4 mm auf ein Stück dünnes Papier oder wasserlösliches Vlies legen und heften. Dünnes Papier Heften - Nähfussmitte auf die Mitte zwischen den beiden Stoffbruchkanten ausrichten und zu nähen beginnen. - Papier nach dem Nähen entfernen. -
Seite 59: Spiegeln
Spiegeln Die Muster wählen. Drücken der Spiegeltaste. LCD zeigt die Spiegel- funktion und die Maschine wird das gespiegelte Muster nähen. Patterns A. Normale Muster. B. Gespiegelte Muster. Hinweis : - Die Muster 15-25 können nicht widergespiegelt werden. - Widergespiegelte Muster können auch mit anderen Mustern kombiniert werden. -
Seite 60: Zwillingsnadel
Zwillingsnadel * Die Zwillingsnadel ist optional und nicht im Lieferumfang dieser Maschine inbegriffen. 2.0~5.0 Zwillingsnadel einsetzen. Hinweis: Bei Verwendung von Zwillingsnadeln sollte immer der u niversalfuss verwendet werden, und zwar ungeachtet der Nähmethode. Nur Zwillingsnadeln mit max. 2 mm Zwischennadelabstand verwenden. Erste Spule wie üblich auf horizontalen Garnrollenstift stecken und Faden wie in der Anleitung beschrieben in die linke Nadel manuell... -
Seite 61: Obertransportfuß
Obertransportfuß * Der Obertransportfuß ist optional und nicht im Lieferumfang dieser Maschine inbegriffen. Generell zuerst ohne Obertransportfuß versuchen zu nähen. Er sollte erst eingesetzt werden, wenn notwendig. Mit üblichen Nähfüßen ist der Stoff leichter zu führen und man hat eine bessere Sicht auf den Nähbereich. Dieser Nähcomputer bietet hervorragende Stichqualität auf sehr vielen Stoffen von zarten Chiffons bis mehrlagigen Jeansstoffen. -
Seite 62: Speichern
Speichern Kombinierte Muster können für späteren Gebrauch gespeichert werden. Die gespeicherten Muster gehen auch bei ausgeschalteter Nähmaschine nicht verloren und können jederzeit wieder aufgerufen werden. Das ist vor allem für Namen, die öfters gebraucht werden, sehr zweckmäßig. Bitte beachten: - Die Maschine hat einen Programmspeicher, der 30 Sticheinheiten speichern kann. - Multiple Muster, die von Mustermodus "... -
Seite 63: Muster Oder Buchstaben Hinzufügen
Speichern Benutzen Sie die " " Taste, um den Speichermodus zu verlassen und in den Direkt-Modus zurückzukehren. Direct Achtung: Das ausgewählte Muster wird aus dem Speicher gelöscht wenn die Maschine ausgestellt wird und Sie die " " Taste nicht erneut gedrückt hatten, nachdem Sie Ihre Auswahl beendet hatten. - Seite 64 Speichern Drücken Sie den Fußanlasser. Die Maschine näht das erste gespeicherte Muster. Auf dem LCD Schirm werden die Stichdaten gezeigt. Patterns Falls Sie die programmierten Stiche aufrufen oder ein paar Stiche aus dem Speichermodus nähen wollen, drücken Sie die " "...
-
Seite 65: Warnfunktionen
Warnfunktionen Meldung der Warnanimation Fußanlasser ist nicht gesenkt Der Knopfloch- oder Stopffstich wurde gewählt und der Fußanlasser gedrückt während der Fußanlasser Patterns hochgestellt ist. Meldung der Anleitungsanimation Unterfaden aufspulen Die Garnrollenspuler wickelt die Garnrolle. Patterns Pieption - Bei korrekter Anwendung: 1 Piep - Wenn der Speicherplatz voll von 30 Mustern besetzt sind: 2 Pieps - Bei falscher Anwendung: 3 Pieps - Wenn die Nähmaschine nicht funktioniert und nicht nähen kann: 3 Pieps... -
Seite 66: Unterhalt
Unterhalt Achtung: Vor dem Reinigen der LCD-Anzeige und der Oberfläche des Nähcomputers immer zuerst das Netzkabel ausstecken (von der Stromzufuhr trennen), um Verletzungen oder einen elektrischen Schlag zu vermeiden. LCD-Anzeige reinigen Vorderseite sorgfältig mit weichem trockenen Tuch abwischen. Keine Wasch- oder Abwaschmittel oder Lösungsmittel verwenden. Oberfläche des Nähcomputers reinigen Ist die Oberfläche des Nähcomputers verschmutzt, weichen Lappen in Wasser mit wenig neutralem Abwaschmittel tauchen, fest auswringen und damit die Oberfläche reinigen. -
Seite 67: Beheben Von Störungen
Beheben von Störungen Bevor die Nähmaschine wegen Störungen zur Reparatur gebracht wird, bitte Folgendes überprüfen. Best+eht das Problem weiterhin, kontaktieren Sie das Servicecenter. Störung Fehlerbehebung Ursache Siehe 1. Nähmaschine nicht richtig eingefädelt. 1. Nähmaschine neu einfädeln. Seite 11 Oberfaden reißt 2. - Seite 68 Beheben von Störungen Störung Ursache Fehlerbehebung Siehe Nähte ziehen 1. Fadenspannung zu stark. 1. Fadenspannung reduzieren. Seite 14 sich 2. Oberfaden ist nicht richtig eingefädelt. 2. Neu einfädeln. Seite 11 zusammen 3. Nadel ist zu dick für den Stoff. 3. Zu Oberfaden und Stoff passende Nadel Seite 7 verwenden.
-
Seite 69: Übersicht Der Einstellungen
Übersicht der Einstellungen Funktionen Stichbreite (mm) Stichlänge (mm) Stichart Nähfuß Verlängerung Zwillingsnadel Memory Spiegeln Nähfuß Automat. Manuell Automat. Manuell Rückwärts 0.0~7.0 0.0~4.5 0.0~7.0 0.0~4.5 0.0~7.0 1.0~3.0 1.0~6.0 1.0~3.0 0.0~7.0 1.5~3.0 0.0~7.0 0.3~4.5 2.0~7.0 0.3~4.5 2.5~7.0 1.0~3.0 Nutzstiche 3.5~7.0 1.0~3.0 2.5~7.0 1.0~3.0 2.5~7.0 0.5~4.5... - Seite 70 Übersicht der Einstellungen Funktionen Stichbreite (mm) Stichlänge (mm) Stichart Nähfuß Verlängerung Zwillingsnadel Memory Spiegeln Nähfuß Automat. Manuell Automat. Manuell Rückwärts 2.5~7.0 0.5~1.0 4.0~7.0 0.5~1.0 Satinstiche 1.5~3.0 3.0~7.0 3.0~7.0 1.5~3.0 2.5~7.0 1.0~3.0 2.5~7.0 1.0~3.0 3.0~7.0 1.0~3.0 3.0~7.0 1.0~3.0 3.0~7.0 1.0~3.0 Querstiche 5.0~7.0 1.0~3.0 3.0~7.0...
- Seite 71 Übersicht der Einstellungen Funktionen Stichbreite (mm) Stichlänge (mm) Stichart Nähfuß Verlängerung Zwillingsnadel Memory Spiegeln Nähfuß Automat. Manuell Automat. Manuell Rückwärts 2.5~7.0 1.0~3.0 3.0~7.0 1.5~3.0 2.5~7.0 2.0~3.0 3.5~7.0 1.0~3.0 3.5~7.0 1.5~3.0 3.0~7.0 1.5~3.0 2.5~7.0 1.5~3.0 3.0~7.0 1.0~3.0 3.0~7.0 1.5~3.0 3.5~7.0 1.0~3.0 Dekorstiche 2.5~7.0 2.0~3.0...
- Seite 72 Bitte informieren Sie sich über ihren lokalen Abfallkalender oder bei Ihrer Stadt - oder Ihrer Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten. ELEKTRISCHE KENNDATEN Carina R-EVOLUTION 100-240V 50/60Hz 70W Schutzklasse II Lampe 5V max. 100mW...
