- Seite 1 Quick Start Weihnachtsbaum V2 DIY Kit...
- Seite 2 Anwendungsbereiche Der Bausatz dient dem Zweck des Bastelns und Experimentierens im Bereich der Bildung, Forschung und Lehre. Er ist ideal für Auszubildene, Studierende und Hobbyelektroniker geeignet, um grundlegende Kenntnisse in der Elektrotechnik zu erwer- ben und zu vertiefen. Erforderliche Kentnisse und Fähigkeiten Benutzer sollten Grundkenntnisse in der Elektrotechnik und im Umgang mit Werkzeugen wie Lötkolben besitzen.
- Seite 3 Lötzinn! Hinweis: Waschen Sie Ihre Hände nach der Arbeit gründlich und vermeiden Sie den Kontakt mit Lebensmitteln. Obwohl der Bausatz den Anforderungen der RoHS-Richtlinie (2011/65/EU) entspricht und keine gefährlichen Stoffe in über den Grenzwerten zulässigen Mengen enthält, können dennoch chemische Gefährdungen aufgrund Lötarbeiten bestehen. Achtung: Lötzinn und Flussmittel können gesundheitsschädlich sein! Hinweis: Arbeiten Sie in gut belüfteten Räumen und ver- meiden Sie das Einatmen von Dämpfen.
- Seite 4 Eigenschaften Name des Modells Christmas Tree V2 Arbeitsspannung DC 4,0V~5,5V Stromaufnahme 500 mA Leistungstyp DC005 5,5*2,1mm Buchse Größe der Form 63*61*190mm Arbeitstemperatur -40℃~85℃ Benötigte Werkzeuge: Lötkolben Lötdraht Drahtschneider...

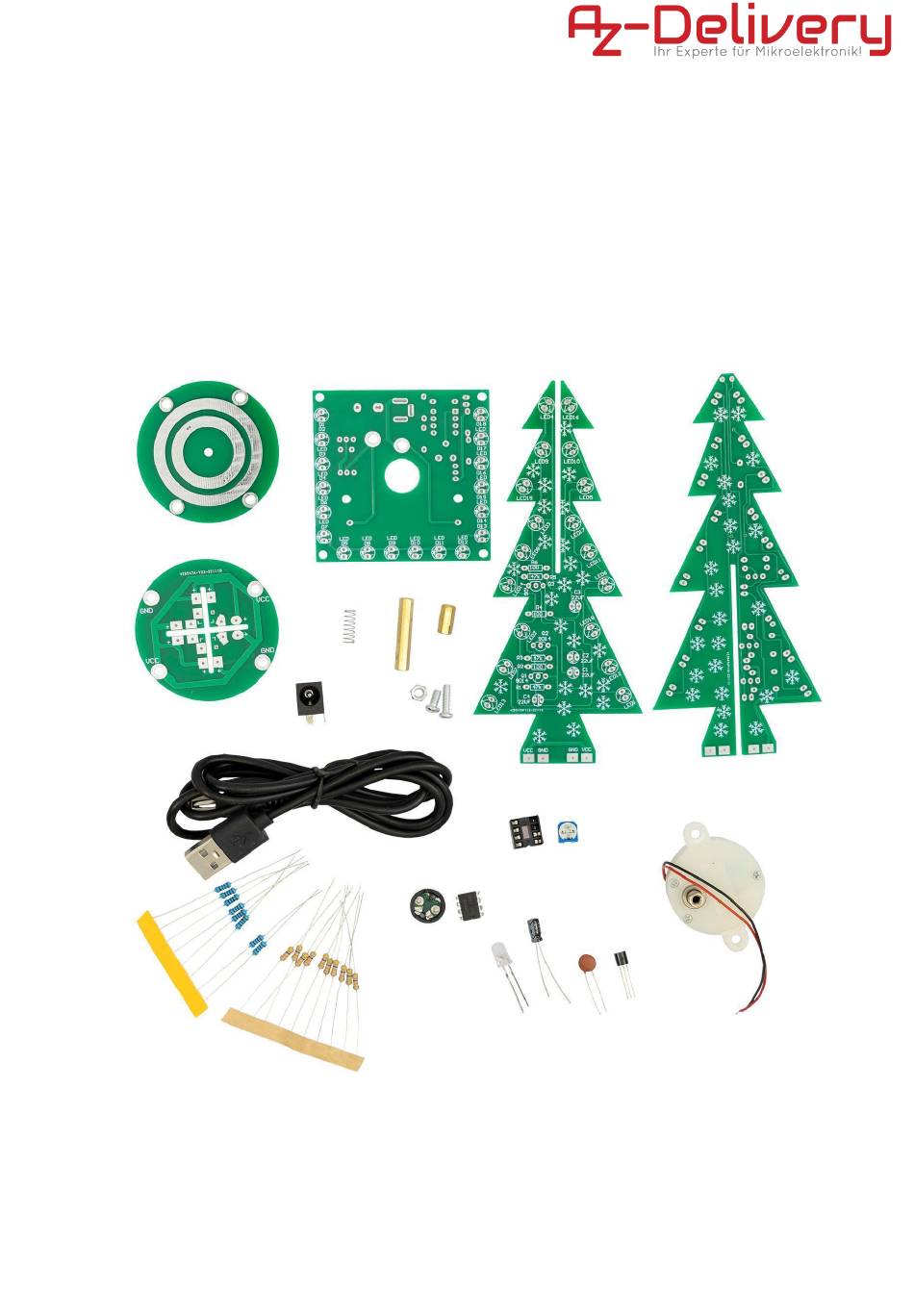

- Seite 5 Komponentenliste: Beschreibung Menge PCB-Baum A PCB-Baum B PCB-Sockel PCB Runde A PCB Runde B R 100 Ohm R 47K Ohm R 30K Ohm R 100K Ohm 5mm LED blau 3mm LED RGB blinkend CP 22uF 25V Transistor S9014 Transistor S8050 Schalter LM358 Potentiometer 20K Ohm...
- Seite 6 Schraube M3 8mm Schraube M3 10mm Schraube M3 6mm Mutter M3 USB-DC-Kabel Feder Motor...
- Seite 7 Installationsschritte : Bevor Sie beginnen, beachten Sie bitte die folgenden Hinweise: - Vermeiden Sie einen längeren Kontakt (über 1,0 Sekunden) des Lötkolbens mit den Bauteilen, um Schäden zu vermeiden. - Achten Sie darauf, zwischen der positiven und der negativen Seite der Komponenten zu unterscheiden.
- Seite 8 Schritt 2 Löten und installieren Sie die Widerstände. Sie benötigen die Widerstände: 100K, 30K und 3x 47K Ohm. Achten Sie bitte auf die Beschriftung der Platine.
- Seite 9 Schritt 3 : Löten Sie den IC-Sockel, den Transistor S8050, das Potentiometer, den Kondensator( achten Sie bitte auf die Polarität des Kondensators) und die DC-Stromversorgungsbuchse an. Beginnen Sie mit den kleinsten Bauteilen, gefolgt von den nächst größeren. Nun kann der LM358 in den Sockel gesteckt werden;...
- Seite 10 Schritt 4 : Löten Sie die 5mm-LEDs ein. Gefolgt vom Schalter...
- Seite 11 Schritt 5 : Installieren Sie den Gleichstrommotor und befestigen Sie den Motor mit 2 St. M3+6mm Schrauben und 2 St. M3 Muttern. Löten Sie das rote Kabel an “Motor+” und das schwarze Kabel an “Motor-” an. An dieser Stelle können Sie die langen Abstandshalter befestigen.
- Seite 12 Schritt 6: Installieren Sie die 10mm Schrauben. Setzen Sie die Federn ein, diese dienen als Schleifkontakt.
- Seite 13 Schritt 7: Installieren Sie 4 Stück M3+10mm Kupfersäule und 4 Stück M3 6mm Schraube auf der Bottom Round PCB, die zwei Ringe hat. Schritt 8: Befestigen Sie die untere Leiterplatte an der Motorwelle mit einer M3-Schraube (10 mm).
- Seite 14 Schritt 9: Nun wollen wir den oberen Teil vorbereiten: Löten Sie die Widerstände ein, achten Sie dabei auf die Beschriftung der Platine.
- Seite 15 Schritt 10: Als nächstes sind die 3mm RGB LEDs dran. Achten Sie auf die Led-Markierung, der längere Stift wird in das Pluspol-Pad eingeführt.
- Seite 17 Schritt 11 : Als nächstes löten Sie die 9014 Transistoren ein, gefolgt von den Kondensatoren. Bitte beachten Sie auch hierbei auf die Platinenbeschriftung...
- Seite 18 Schritt 12 : Löten Sie nun die zweite Baum Platine nach dem gleichen Schema zusammen.
- Seite 19 Schritt 13: Stecken Sie die zwei Platinen, wie im Bild gezeigt zusammen.
- Seite 20 Schritt 14 : Stellen Sie die Höhe und Position zusammen mit der Hauptplatine ein und vergewissern Sie sich, dass sie richtig passen. 3 Stück werden dann durch Löten von 16 Pads befestigt.
- Seite 21 Schritt 15: Befestigen Sie die obere runde Leiterplatte mit dem Baum auf der unteren runden Leiterplatte mit 4 Stück M3 6mm Schrauben und achten Sie auf die Übereinstimmung zwischen VCC und GND auf den beiden runden Leiterplatten.
- Seite 22 Schritt 16 : Schließen Sie das Gerät mit dem mitgelieferten Kabel per USB an und genießen Sie die Wirkung.
- Seite 23 Das können Sie mit Hilfe vieler Beispielskripte und anderer Anleitungen tun, die Sie im Internet finden können. Wenn Sie auf der Suche nach hochwertiger Mikroelektronik und Zubehör sind, sind Sie bei der AZ-Delivery Vertriebs GmbH an der richtigen Adresse. Sie erhalten zahlreiche Anwendungsbeispiele, vollständige Installationsanleitungen, eBooks, Bibliotheken und Unterstützung durch unsere technischen Experten.
