Inhaltszusammenfassung für Easy Meter Q3B

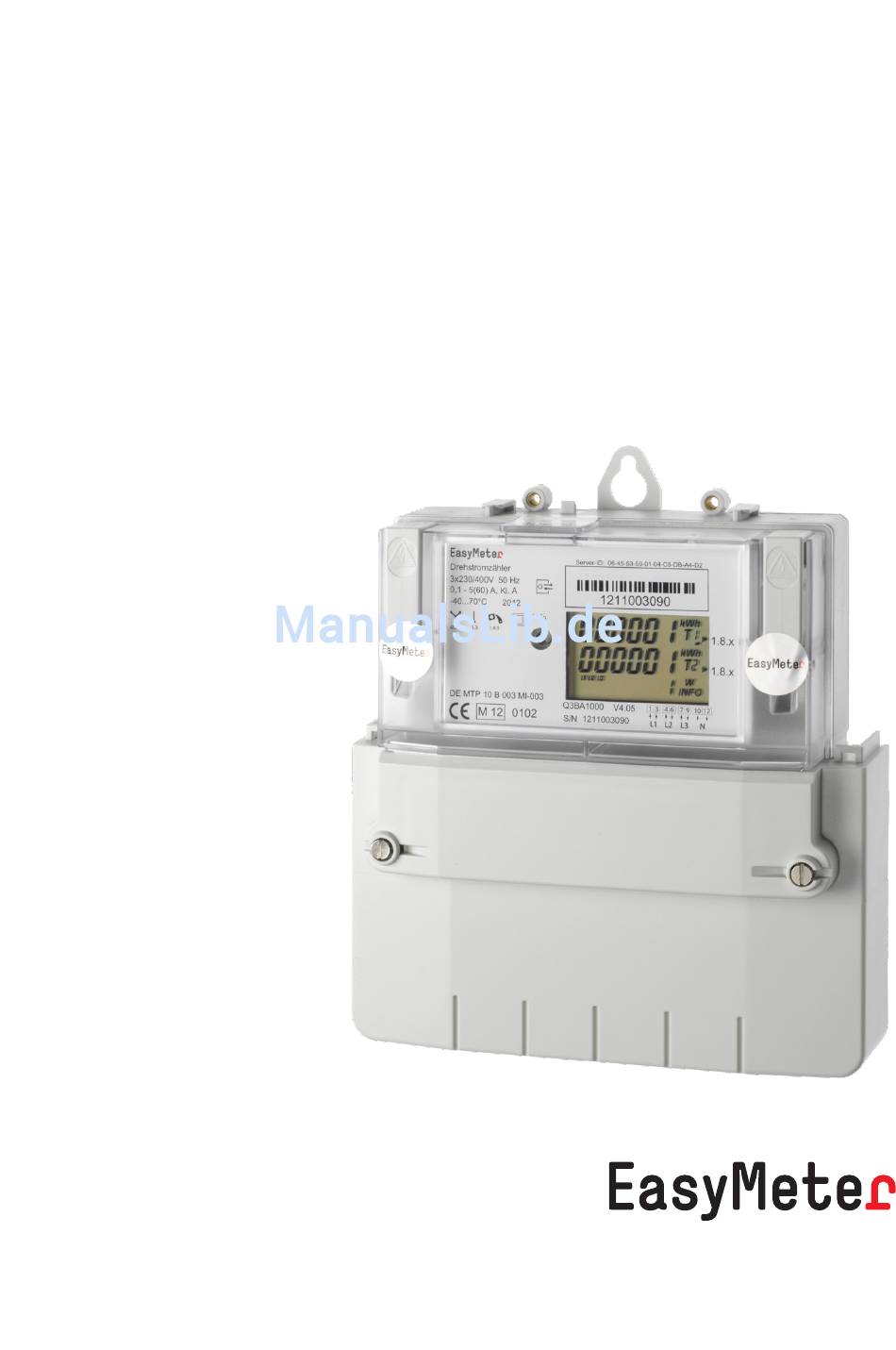

- Seite 1 Betriebsanleitung EasyMeter Q3B Easy-16817-DE Originalbetriebsanleitung...
- Seite 2 DE–2 info@easymeter.com, www.easymeter.com...
-
Seite 3: Inhaltsverzeichnis
EasyMeter Q3B Inhaltsverzeichnis Allgemeines........................4 Sicherheit..........................5 Bestimmungsgemäße Verwendung................5 Grundsätzliche Gefahren..................... 5 Verantwortung des Netzbetreibers................5 Personal und Schutzausrüstung.................. 6 Technische Daten....................... 7 Aufbau und Funktion....................... 14 Übersicht........................14 Funktionsbeschreibung....................17 4.2.1 Drehstromzähler mit Rücklaufsperre..............17 4.2.2 Drehstromzähler "always positive"................. 18 4.2.3... -
Seite 4: Allgemeines
Betriebsanleitung Easy-16817-DE 1 Allgemeines Diese Anleitung ermöglicht den sicheren und effizienten Umgang mit dem Produkt. Die Anleitung ist Bestandteil des Produkts und muss zusammen mit dem Produkt aufbewahrt werden. Lesen Sie diese Anleitung vor Beginn aller Arbeiten sorgfältig durch. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanwei- sungen in dieser Anleitung. -
Seite 5: Sicherheit
EasyMeter Q3B 2 Sicherheit Bestimmungsgemäße Verwendung Der EasyMeter Q3B dient ausschließlich als 2-Tarif-3- oder 1-Phasen-Wechselstromzähler für Elektrizitätsnetzbetreiber zur Installation bei Anschlussnehmern in Zählerplatzsystemen, die die Anforderungen der DIN 43853 und DIN 43870 erfüllen. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung aller Angaben in dieser Anlei- tung. -
Seite 6: Personal Und Schutzausrüstung
Betriebsanleitung Easy-16817-DE dem Personal die erforderlichen Werkzeuge und die Schutzausrüstung zur Verfügung stellen und das Tragen der persönlichen Schutzausrüstung verbindlich anweisen. dafür sorgen, dass der Zähler stets in technisch einwandfreiem Zustand ist und die gesetzli- chen Intervalle zur Prüfung eingehalten werden. den eingesetzten Zähler leistungsgerecht, entsprechend den zu erwartenden Einsatzbedin- gungen am Montageort, auswählen. -
Seite 7: Technische Daten
EasyMeter Q3B 3 Technische Daten Die technischen Angaben sind, wenn nicht anders angegeben, für alle Gerätetypen gleich. Die angegebene Typenbezeichnung mit der auf dem Typenschild vergleichen. Typenschild Abb. 1: Typenschild Pos.-Nr. Angabe Hersteller Allgemeine Typen- und Betriebsangaben: Betriebsspannung und -frequenz, Strombereich und Genauigkeitsklasse, zulässige Umgebungsbedingungen,... - Seite 8 Betriebsanleitung Easy-16817-DE Typenschlüssel Abb. 2: Bedeutung des Typenschlüssels Genauigkeitsklasse Strombereich Zusatzklemmen Zählertyp Option Kennung Bedeutung Axxxx Genauigkeitsklasse A Bxxxx Genauigkeitsklasse B x1xxx 60 A mit 6,5-mm-Klemmen x2xxx 60 A mit 9,5-mm-Klemmen x3xxx 100 A mit 9,5-mm-Klemmen xx0xx ohne Zusatzklemmen xx1xx mit Zusatzklemmen (Kl.
- Seite 9 Leistungsaufnahme im Spannungspfad 0,6/2,5 W/VA Technische Ausführung Angabe Wert Einheit Schutzklasse/Gehäuseschutzart II/IP54 Anzahl der Anschlussklemmen Q3B 8 (xx0xx); 13 (xx1xx, xx2xx) (Typ) Klemmendurchmesser Q3B (Typ) 6,5 (x1xxx); 9,5 ( x2xxx, x3xxx) mm Durchmesser der Zusatzklemmen 3,2 mm Tarifschaltung (Kl. 13, 15) Tarifschaltgerät, gemäß...
- Seite 10 Betriebsanleitung Easy-16817-DE Abmessungen: Q3B x10xx ohne Zusatzklemmen Abb. 3: Maßblatt (60-Ampere-Ausführung mit 6,5-mm-Klemmen) DE–10 info@easymeter.com, www.easymeter.com...
- Seite 11 EasyMeter Q3B Abmessungen: Q3B x20xx und Q3B x30xx ohne Zusatzklemmen Abb. 4: Maßblatt (60- bzw. 100-Ampere-Ausführung mit 9,5-mm-Klemmen) DE–11...
- Seite 12 Betriebsanleitung Easy-16817-DE Abmessungen: Q3B x11xx/x12xx mit Zusatzklemmen Abb. 5: Maßblatt (60-Ampere-Ausführung mit 6,5-mm-Klemmen) DE–12 info@easymeter.com, www.easymeter.com...
- Seite 13 EasyMeter Q3B Abmessungen: Q3B x21xx/x22xx und Q3B x31xx/x32xx mit Zusatzklemmen Abb. 6: Maßblatt (60- bzw. 100-Ampere-Ausführung mit 9,5-mm-Klemmen) DE–13...
-
Seite 14: Aufbau Und Funktion
Betriebsanleitung Easy-16817-DE 4 Aufbau und Funktion Übersicht Gerät Abb. 7: Zähler ohne Zusatzklemmen Abb. 8: Zähler mit Zusatzklemmen DE–14 info@easymeter.com, www.easymeter.com... - Seite 15 EasyMeter Q3B Pos. Beschreibung Anschlussschächte für Steckverbinder (Jumper) zur Spannungsversorgung von dauer- haft installierten Erweiterungsmodulen. Die Anschlussbuchsen sind bei Auslieferung mit einem Stopfen verschlossen, der zur Benutzersicherung mit einem Etikett versiegelt ist. Bidirektionale Infrarot-Datenschnittstelle (MSB) zum Datenaustausch mit Erweite- rungsmodulen (energieversorgerseitig).
- Seite 16 Betriebsanleitung Easy-16817-DE Display Abb. 9: Displayelemente Energieanzeige: Zeigt den gezählten Energiewert in kWh für die angezeigte Tarifnummer (2 Zeilen). Bei tariflosen Zählern wird nur eine Zeile angezeigt. Zeigt nach dem Einschalten die Firmwareversion an. Die Pfeile verweisen auf Angaben auf dem Typenschild, für die der angezeigte Wert gilt Ä...
-
Seite 17: Funktionsbeschreibung
EasyMeter Q3B Funktionsbeschreibung Der 2-Tarif-Zähler Q3B kann Energie zu zwei unterschiedlichen Tarifen zählen. Je nach Tarifgültig- keit wird die gezählte Energie entweder in das Tarifregister 1 (T1) oder 2 (T2) geschrieben. Die Steuerung des aktuell gültigen Tarifs erfolgt über die MSB-Datenschnittstelle mit Hilfe eines ener- gieversorgerseitigen Tarifschaltgeräts. -
Seite 18: Drehstromzähler "Always Positive
Betriebsanleitung Easy-16817-DE 4.2.2 Drehstromzähler "always positive" Der Drehstromzähler "always positive" zählt unabhängig von der Energierichtung die Energie. Ein- gespeiste Energie wird als bezogene Energie mitgezählt. Abb. 11: Standardanzeige Drehstromzähler "always positive" Zeigt die vom Anschlussnehmer bezogene Energie in kWh im jeweiligen Tarif an. Es werden nur positive Werte gezählt und angezeigt. -
Seite 19: Drehstrom-Zweirichtungszähler
EasyMeter Q3B 4.2.3 Drehstrom-Zweirichtungszähler Der Drehstrom-Zweirichtungszähler zählt die vom Anschlussnehmer bezogene Energie in einem Register und in einem anderen Register die vom Anschlussnehmer gelieferte Energie. Dabei wird immer die Summenergie aller Phasen gezählt. Abb. 12: Standardanzeige Drehstrom-Zweirichtungszähler (hier Tarif T1) Zeigt die vom Anschlussnehmer bezogene Energie in kWh im jeweiligen Tarif an. -
Seite 20: Drehstrom-Lieferzähler Mit Rücklaufsperre
Betriebsanleitung Easy-16817-DE 4.2.4 Drehstrom-Lieferzähler mit Rücklaufsperre Der Drehstrom-Lieferzähler mit Rücklaufsperre zählt die vom Anschlussnehmer gelieferte Energie. Bezogene Energie wird nicht gezählt. Abb. 13: Standardanzeige Drehstrom-Lieferzähler mit Rücklaufsperre Zeigt die vom Anschlussnehmer gelieferte Energie in kWh im jeweiligen Tarif an. Es werden nur positive Werte gezählt und angezeigt. -
Seite 21: Anzeige Von Historischen Werten
EasyMeter Q3B Ist das Gerät als tarifloser Zähler konfiguriert, wird lediglich eine Zeile mit dem Inhalt des Summenregisters T0 angezeigt. 4.2.6 Anzeige von historischen Werten Über die MSB-Schnittstelle kann das Gerät zur Anzeige von historischen Energiewerten in der INFO-Zeile konfiguriert werden. Die Anzeige wechselt dann immer zwischen den historischen Energiewerten und der momentanen Leistung. -
Seite 22: Zubehör
Betriebsanleitung Easy-16817-DE Zubehör Erweiterungsmodul Zum Auslesen und Fernübertragen der Identifikation und der Messdaten des Zählers über die opti- sche Datenschnittstelle. Das Erweiterungsmodul kann manipulationssicher auf dem Zähler mon- tiert werden. Erweiterungsmodule sind von Drittherstellern erhältlich. Es können Geräte eingesetzt werden, die zur D0-Schnittstelle gemäß DIN EN 62056-21 und DIN EN 62056-61 kompatibel sind und die Protokolle gemäß... -
Seite 23: Montage
EasyMeter Q3B 5 Montage Anschluss des Zählers an das Versorgungsnetz Sonderwerkzeug: Schraubendreher Kombi-Schlitz Typ Z Größe 2 Schraubendreher Schlitz gemäß DIN EN ISO 1207 (DIN 84) Plombierzange Wenn möglich, spannungsfreien Zustand des Zählerverteilers herstellen oder zumindest elektrische Verbraucher der Hausanlage über Trennvorrichtung vom Zählerverteiler trennen. - Seite 24 Betriebsanleitung Easy-16817-DE Abb. 16: Anschlussbelegung Q3B, inklusive Zusatzklemmen Anschlussleitungen des Energieversorgers gemäß Anschlussplan (Abb. 16) an die Klemmen 1 (L1), 4 (L2), 7 (L3), 10 (N) anschließen. Bei Einsatz als Wechselstromzähler die Anschlussleitungen an die Klemmen 7 (L3) und 10 (N) anschließen.
- Seite 25 EasyMeter Q3B Wenn ein externes Tarifschaltgerät über den Zähler mit Strom versorgt werden soll, kann das Gerät wie folgt angeschlossen werden: – Den Phasenleiter (L) an die Klemme 7* (Verbrauch wird nicht gezählt) oder 9* (Verbrauch wird gezählt) anschließen. –...
-
Seite 26: Anschluss Von Erweiterungsmodulen
Betriebsanleitung Easy-16817-DE Sicherstellen, dass der Zähler ordnungsgemäß arbeitet und bei angeschlossenem Verbrau- cher einen Momentanleistungswert anzeigt. Anschluss von Erweiterungsmodulen Erweiterungsmodul Erweiterungsmodule können manipulationssicher dauerhaft auf dem Zähler montiert und vom Zähler über Steckverbinder (Jumper) mit Strom versorgt werden. Das Siegeletikett der Datenschnittstelle brechen. Das Erweiterungsmodul auf die Befestigungslaschen schieben und befestigen. -
Seite 27: Bedienung
EasyMeter Q3B 6 Bedienung Das Auslesen von Daten und das Konfigurieren von Einstellungen erfolgt ausschließlich über die Datenschnittstellen. Über die MSB-Schnittstelle können alle Messwerte ausgelesen und Parameter gesetzt werden. Über die Info-Schnittstelle können lediglich abrechnungsrelevante Daten ausgelesen werden. Die Schnittstelle kann über die MSB-Schnittstelle auch in einen optischen Pulsausgang umgeschaltet werden. -
Seite 28: Wartung Und Störungen
Betriebsanleitung Easy-16817-DE 7 Wartung und Störungen Wartung Das Gerät muss entsprechend den landesspezifischen gesetzlichen Vorgaben turnusgemäß geprüft/ausgetauscht werden. Störungen Das Gerät zeigt Störungen im Display an. Störung Ursache Behebung Displaytest zeigt Anzeige- Display ist defekt. Zähler austauschen. fehler Ausrufezeichen wird im Dis- Bei Geräten mit Rücklaufsperre keine Maßnahmen notwendig play angezeigt... -
Seite 29: Schnittstellenfunktionen
EasyMeter Q3B 8 Schnittstellenfunktionen Über die optischen Datenschnittstellen des Geräts können folgende Daten nach dem SML 1.03- Protokoll ausgetauscht werden. Für weitere Informationen den Hersteller bzgl. der genauen Schnittstellenspezifikation kontak- tieren. Die nachfolgenden Daten werden über die jeweiligen Schnittstellen permanent ausgegeben:... - Seite 30 Betriebsanleitung Easy-16817-DE Konfigurierbare Parameter Funktion MSB-Schnittstelle Tarifwechsel Pulsausgang aktivieren Historische Werte löschen Historische Werte anzeigen Umschaltung 2-Tarif/Tariflos DE–30 info@easymeter.com, www.easymeter.com...
