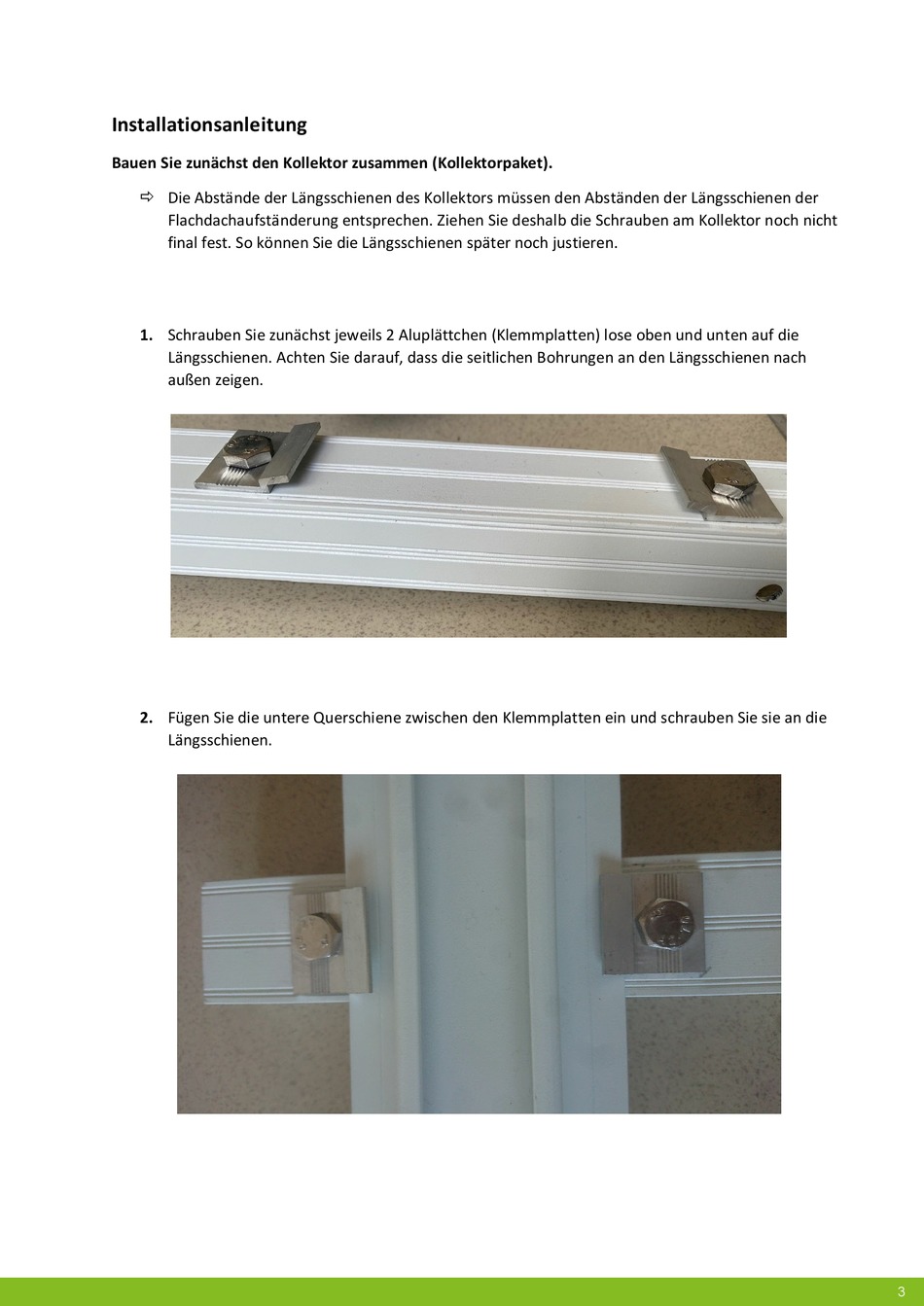

Installationsanleitung
Bauen Sie zunächst den Kollektor zusammen (Kollektorpaket).
Die Abstände der Längsschienen des Kollektors müssen den Abständen der Längsschienen der
Flachdachaufständerung entsprechen. Ziehen Sie deshalb die Schrauben am Kollektor noch nicht
final fest. So können Sie die Längsschienen später noch justieren.
1. Schrauben Sie zunächst jeweils 2 Aluplättchen (Klemmplatten) lose oben und unten auf die
Längsschienen. Achten Sie darauf, dass die seitlichen Bohrungen an den Längsschienen nach
außen zeigen.
2. Fügen Sie die untere Querschiene zwischen den Klemmplatten ein und schrauben Sie sie an die
Längsschienen.
