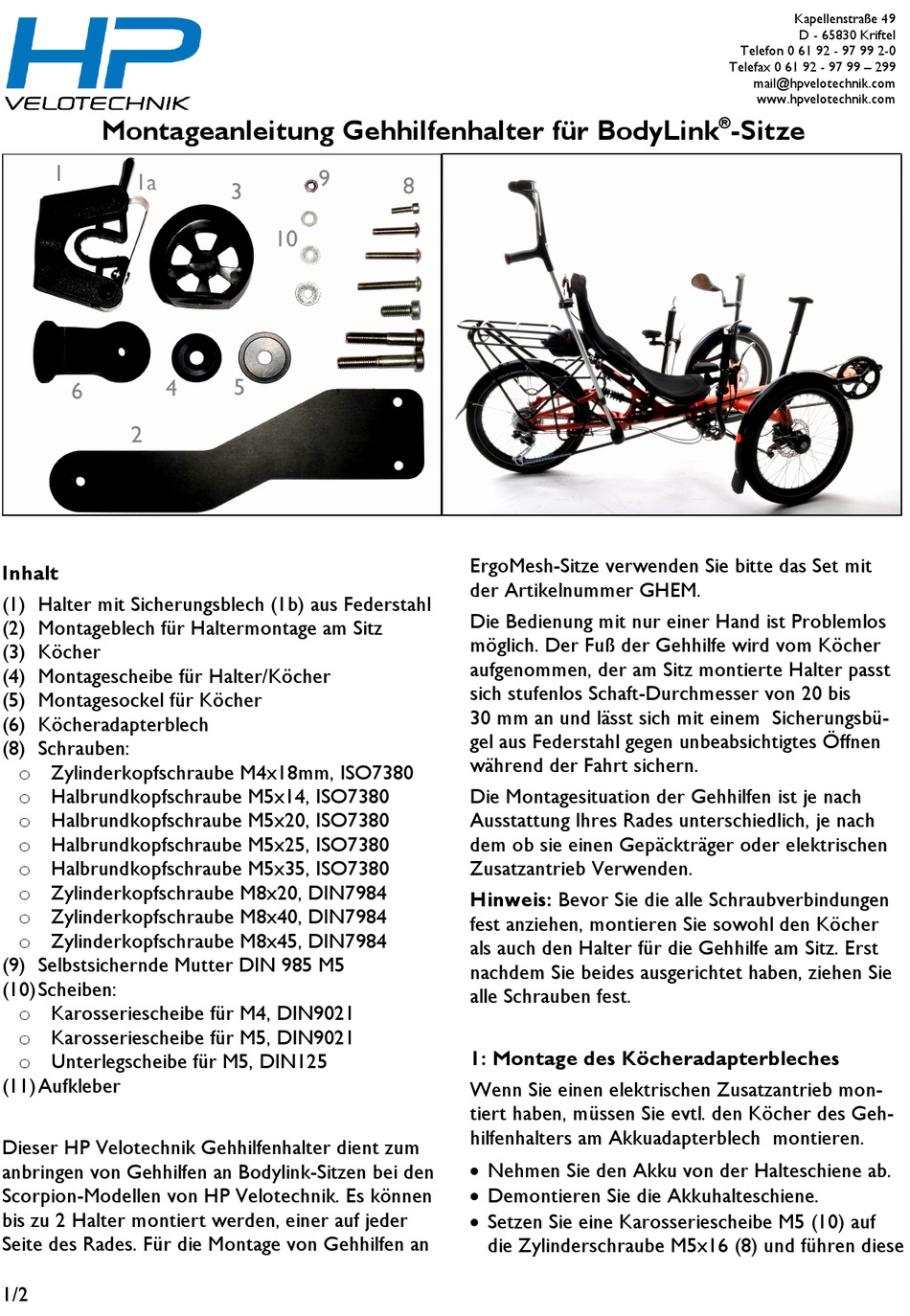

Montageanleitung Gehhilfenhalter für BodyLink
Inhalt
(1) Halter mit Sicherungsblech (1b) aus Federstahl
(2) Montageblech für Haltermontage am Sitz
(3) Köcher
(4) Montagescheibe für Halter/Köcher
(5) Montagesockel für Köcher
(6) Köcheradapterblech
(8) Schrauben:
o Zylinderkopfschraube M4x18mm, ISO7380
o Halbrundkopfschraube M5x14, ISO7380
o Halbrundkopfschraube M5x20, ISO7380
o Halbrundkopfschraube M5x25, ISO7380
o Halbrundkopfschraube M5x35, ISO7380
o Zylinderkopfschraube M8x20, DIN7984
o Zylinderkopfschraube M8x40, DIN7984
o Zylinderkopfschraube M8x45, DIN7984
(9) Selbstsichernde Mutter DIN 985 M5
(10) Scheiben:
o Karosseriescheibe für M4, DIN9021
o Karosseriescheibe für M5, DIN9021
o Unterlegscheibe für M5, DIN125
(11) Aufkleber
Dieser HP Velotechnik Gehhilfenhalter dient zum
anbringen von Gehhilfen an Bodylink-Sitzen bei den
Scorpion-Modellen von HP Velotechnik. Es können
bis zu 2 Halter montiert werden, einer auf jeder
Seite des Rades. Für die Montage von Gehhilfen an
1/2
ErgoMesh-Sitze verwenden Sie bitte das Set mit
der Artikelnummer GHEM.
Die Bedienung mit nur einer Hand ist Problemlos
möglich. Der Fuß der Gehhilfe wird vom Köcher
aufgenommen, der am Sitz montierte Halter passt
sich stufenlos Schaft-Durchmesser von 20 bis
30 mm an und lässt sich mit einem Sicherungsbü-
gel aus Federstahl gegen unbeabsichtigtes Öffnen
während der Fahrt sichern.
Die Montagesituation der Gehhilfen ist je nach
Ausstattung Ihres Rades unterschiedlich, je nach
dem ob sie einen Gepäckträger oder elektrischen
Zusatzantrieb Verwenden.
Hinweis: Bevor Sie die alle Schraubverbindungen
fest anziehen, montieren Sie sowohl den Köcher
als auch den Halter für die Gehhilfe am Sitz. Erst
nachdem Sie beides ausgerichtet haben, ziehen Sie
alle Schrauben fest.
1: Montage des Köcheradapterbleches
Wenn Sie einen elektrischen Zusatzantrieb mon-
tiert haben, müssen Sie evtl. den Köcher des Geh-
hilfenhalters am Akkuadapterblech montieren.
Nehmen Sie den Akku von der Halteschiene ab.
Demontieren Sie die Akkuhalteschiene.
Setzen Sie eine Karosseriescheibe M5 (10) auf
die Zylinderschraube M5x16 (8) und führen diese
Kapellenstraße 49
D - 65830 Kriftel
Telefon 0 61 92 - 97 99 2-0
Telefax 0 61 92 - 97 99 – 299
mail@hpvelotechnik.com
www.hpvelotechnik.com
®
-Sitze
