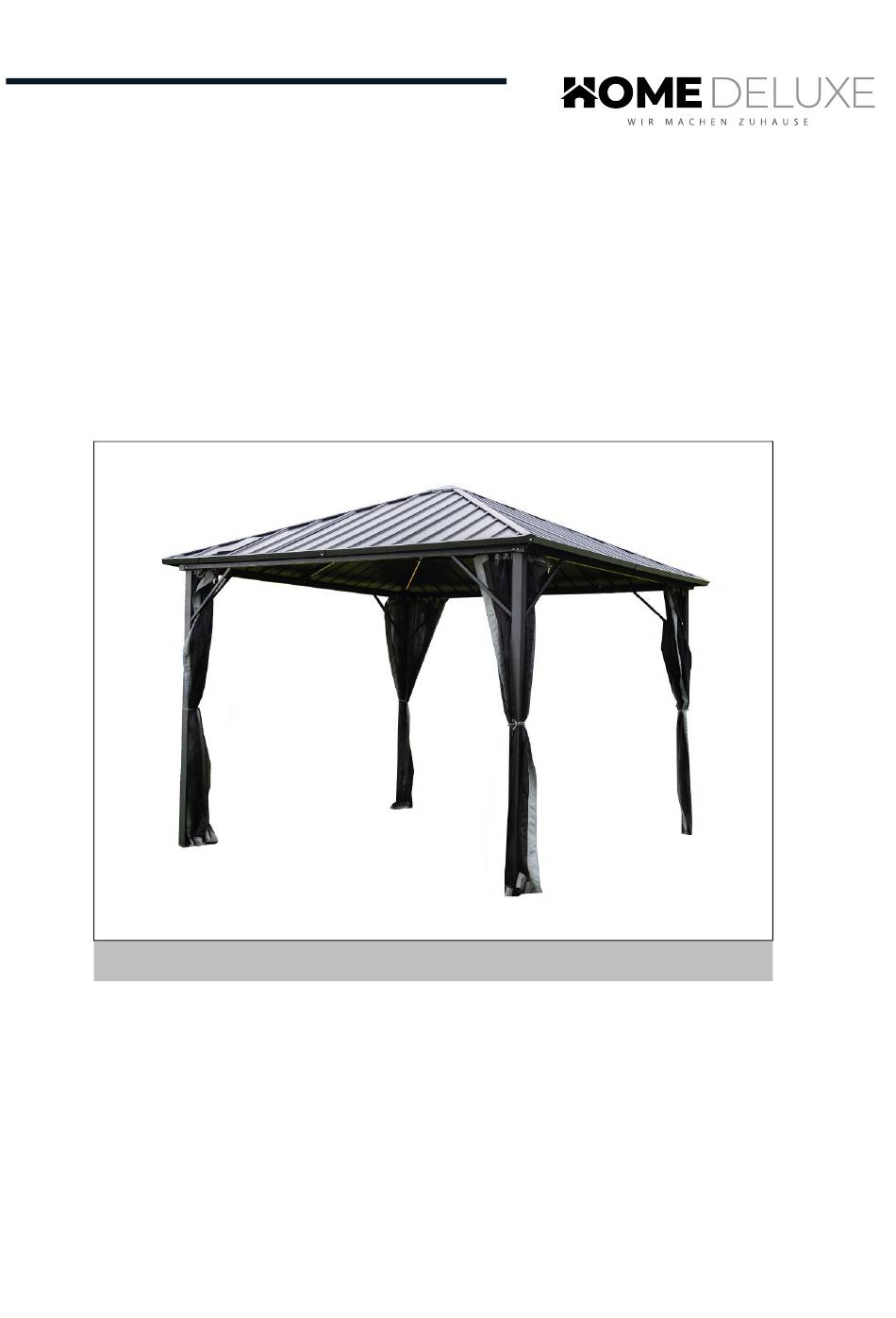

- Seite 1 Gebrauchsanweisung LED Solar Pavillon AZUR Original-Gebrauchsanweisung Designed in Germany...
- Seite 2 LED Solar Pavillon AZUR WICHTIG: FÜR SPÄTERE BEZUGNAHME AUFBEWAHREN. SORGFÄLTIG LESEN! Inhaltsverzeichnis Allgemeines ..........................3 1.1. Produktübersicht ........................3 1.2. Generelle Hinweise ......................... 3 1.3. Gewährleistung........................3 Informationen zur Gebrauchsanweisung ................4 2.1. Verfügbarkeit der Gebrauchsanweisung ................4 2.2. Zielgruppen der Gebrauchsanweisung ................... 4 2.3.
- Seite 3 Entsorgung ..........................26 Liebe Kundin und lieber Kunde, vielen Dank, dass du dich für ein Produkt der Home Deluxe GmbH entschieden hast. Wir wünschen dir viel Freude mit deinem neuen LED Solar Pavillon AZUR. Die Gebrauchsanweisung unterstützt dich bei der Montage, der Inbetriebnahme, dem Betrieb und der Wartung des Produkts.
- Seite 4 Das Symbol erklärt die Konformität des Produktes mit den geltenden Anforderun- gen, die die Europäische Gemeinschaft an uns stellt. Die aktuelle Konformitätser- klärung ist auf Anfrage bei der Home Deluxe GmbH erhältlich. Gebrauchsanweisung lesen Das Symbol weist darauf hin, dass vor der Montage/Installation und/oder der Be- dienung vom Gerät die Gebrauchsanweisung sorgfältig gelesen werden muss.
- Seite 5 Inbetriebnahme des Produkts gelesen werden, bewahre die Gebrauchsan- weisung sorgsam auf. Benutze das Produkt nur wie in dieser Gebrauchsanweisung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Solltest du den LED Solar Pavillon AZUR an Dritte weitergeben, ist diese Gebrauchsanweisung ebenso zu übergeben.
- Seite 6 LED Solar Pavillon AZUR Gefahr für Kinder Halte Kinder von Verpackungsmaterialien fern. Es besteht unter anderem Erstickungsge- fahr! Stelle sicher, dass kleine Kinder keine Kleinteile in den Mund nehmen. Halte Kinder während der Montage des Produkts fern des Aufbauortes. Der Lieferumfang enthält Kleinteile, die verschluckt werden oder zu schlimmen Verletzungen führen können.
- Seite 7 LED Solar Pavillon AZUR Montagezeichnung 3.2. Produktbeschreibung Der LED-Solar Pavillon AZUR verwandelt deinen Außenbereich in einen einladenden Ort für spontane Som- merfeiern oder romantische Wintermomente. Mit seinem exklusiven Design und seiner hochwertigen Verarbeitung schafft dieser Pavillon eine traum- hafte Atmosphäre. Das Metalldach des Pavillons bietet zuverlässigen Schutz vor Sonne, Regen und lästigen Insekten, während die strapazierfähigen Polyester-Seitenteile flexiblen Schutz und Privatsphäre bieten.
- Seite 8 LED Solar Pavillon AZUR 4. Lieferumfang Kontrolliere bei Anlieferung die Verpackung auf äußere Beschädigungen. Des Weiteren kontrolliere unmit- telbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Komponenten. Montiere das Produkt nur, wenn der Lieferumfang vollständig und unbe- schädigt ist.
- Seite 9 LED Solar Pavillon AZUR Nr. Beschreibung Anzahl Abbildung Dachplatte Mittelteil Dachplatte Eckteil Moskitonetz Halterung Schraube und Mutter M6 x 5 Schraube M6 x 25 Schraube M6 x 35 Schraube M6 x 15 Dachrahmen Winkel Dachleistenhalterung Dachleisten Eckhalterung Dachhalterung Schraube M6 x 45...
- Seite 10 LED Solar Pavillon AZUR Bauantrag bei den zuständigen Behörden gestellt werden, halte dich an die Vorgaben bezüglich der Größe, der Abstände zum Nachbarn und der Grundstücksgrenzen. Verletzungsgefahr Unsachgemäßer Umgang bei der Montage kann zu Verletzungen führen Dein Produkt wird in einigen Paketen geliefert. Bitte stelle sicher, dass die Pakete oben geöffnet werden.
- Seite 11 LED Solar Pavillon AZUR Maßzeichnung Vorbereitung zum Aufbauen Montiere das Produkt nur auf einer ebenen, waagerechten Fläche. Für eine bessere Stabi- lität, Standsicherheit empfehlen wir das Produkt mit dem Untergrund zu verankern bzw. verdübeln (dieses Material ist nicht im Lieferumfang enthalten). Als stabilen Untergrund können ein Fundament oder auch Betonplatten verwenden werden.
- Seite 12 LED Solar Pavillon AZUR Schritt 1: Montiere die Füße (M1) an dem Pfos- ten (M1) mit den Schrauben (V). Schritt 2: Befestige den Dachrahmen (B) mit den Schrauben (X) an den Pfosten. Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 13 LED Solar Pavillon AZUR Schritt 3: Montiere die Dach- rahmenleiste (C) und die Moskito- netz Halterung (Q) mit den Schrauben (V) an der Dach- konstruktion. Schritt 4: Befestige den Dachrahmenwinkel an den Ecken mit den Schrauben (V). Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke...
- Seite 14 LED Solar Pavillon AZUR Schritt 5: Montiere wie abge- bildet den Dachrah- men Winkel (L) mit den Schrauben (V) an der Dachkon- struktion. Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 15 LED Solar Pavillon AZUR Schritt 6: Setze die Dach- leiste lang und Dachleiste mit Akku zusammen. Be- nutze zur Befesti- gung die Dachhal- terung (K1, W3) und Schrauben (V). Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 16 LED Solar Pavillon AZUR Schritt 7: Befestige die zusam- mengebauten Kom- ponenten mit den Schrauben (V) an der Dachkonstruktion. Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 17 LED Solar Pavillon AZUR Schritt 8: Montiere die Dachleiste kurz (E1) mit den Schrauben (V). Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 18 LED Solar Pavillon AZUR Schritt 9: Verbinde die Verbin- dungsleiste (I), Dach- berninder (M2), Dach- verbinder (M3), Dach- abdeckung (K) mit den Schrauben (U, V, Y) an der Dachkonstruktion. Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 19 LED Solar Pavillon AZUR Schritt 10: Bereite die Dach- platte Eckteil (O), Dachplatte Mittelteil (O1) und Dachplatte Eckteil (O2) vor. Schritt 11: Schiebe die Dach- platten (N, O, O1, O2) zusammen wie abgebildet zusam- men. sodass sie in der Nut richtig sitzen.
- Seite 20 LED Solar Pavillon AZUR Schritt 12: Setze die Abschlussleiste (F1, F2) ein und umrande die Dachplatten. Befestige diese mit den Schrauben (V), Dachleis- tenhalterung (W1) Dach- leisten Eckhalterung (W2). Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 21 LED Solar Pavillon AZUR Schritt 13: Befestige das Solarpa- neel (J) mit dem Ab- standhalter (M4), Schraube mit Mutter (S) und Schraube (T). Ziehe die Schrauben mit einem Schraubendreher fest. Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 22 LED Solar Pavillon AZUR Schritt 14: Bitte beachte, dass nach der Montage der Dachleiste mit Akku (E) die Dach- platte Eckteil (O) neben der Dach- leiste mit Akku (E) platziert werden muss. Dachleiste mit Akku (E) und Dachplatte Eckteil (O) müssen für die Solarenergie...
- Seite 23 LED Solar Pavillon AZUR Schritt 15: Setze zum Schluss das Moskitonetz (Z3) ein. 6. Anwendung 6.1. Sicherheitshinweise Folgende Informationen für Sicherheit und Gesundheit müssen sorgfältig gelesen werden. Verletzungsgefahr Unsachgemäßer Umgang beim Betrieb kann zu Verletzungen und Beschädigungen führen Verwende kein beschädigtes Produkt.
- Seite 24 LED Solar Pavillon AZUR Bei Schneefall kann sich Schnee auf dem Lamellendach sammeln, sodass sich das Dach un- ter der Last durchbiegt und nachgibt evtl. zusammenbricht. Daher ist der Schnee zwingend vom Dach zu entfernen. Ein Aufenthalt unter dem Produkt bei Schnellfall ist nicht erlaubt, da das Lamellendach un- ter Umständen nachgibt und dieses zu Verletzungen führen kann.
- Seite 25 LED Solar Pavillon AZUR 6.5. Lagerort Lager das Produkt in Wintersaison samt Zubehör an einem möglichst wettergeschützten, gut gelüfteten und trockenen Ort. 7. Fehlerbehebung Wenn im Betrieb folgende Störungen auftreten, überprüfe bitte folgende Fehlerursachen anhand der fol- genden Tabelle. Lässt sich die Störung nicht durch die aufgeführten Maßnahmen beheben, nimm das Pro- dukt außer Betrieb.
- Seite 26 LED Solar Pavillon AZUR 9. Demontage 9.1. Sicherheitshinweise Verletzungsgefahr Unsachgemäßer Umgang bei der Demontage kann zu Verletzungen führen Das Produkt hat ein hohes Gewicht und große Abmaße, es sind für die Demontage mindes- tens 3 - 4 Personen erforderlich. Sichere das Produkt vor der Demontage gegen abstürzen.
- Seite 27 LED Solar Pavillon AZUR Elektro- und Elektronikgeräte - Informationen für private Haushalte Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt. Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet.
- Seite 28 LED Solar Pavillon AZUR Home Deluxe GmbH Schanzeweg 2 32312 Lübbecke Deutschland Tel.: +49 (0)5743 6181-0 www.home-deluxe-gmbh.de GA-406-00_azur 2025/03 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
