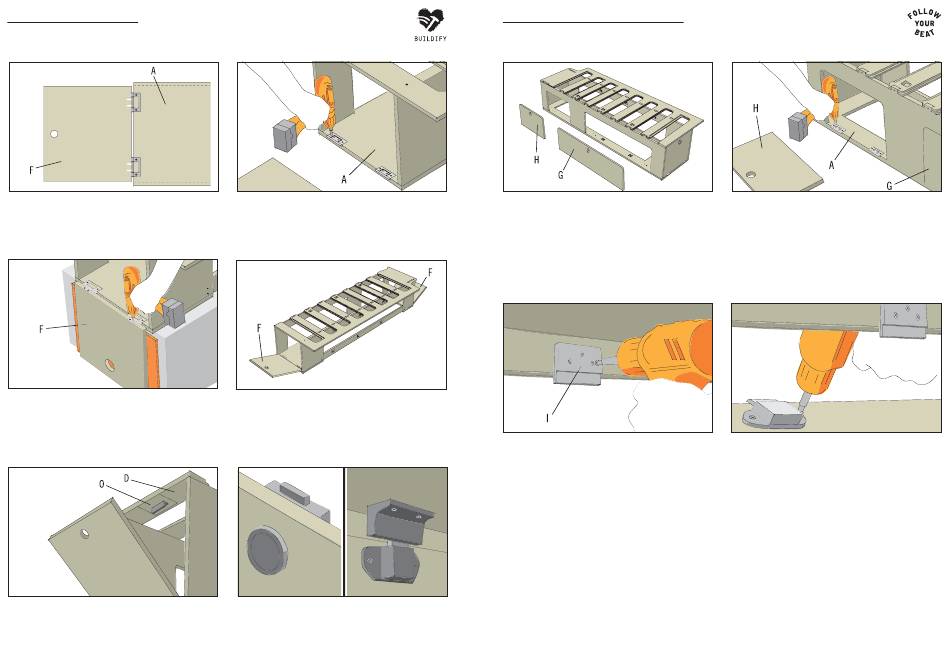

2. Klappen anbringen
Die beiden Stirnseitenklappen (F) werden mit je zwei Lamellentür-
scharnieren am Grundelement (A) befestigt.
Um die Stirnseitenklappen (F) bequem an die Lamellentürscharniere
schrauben zu können, baust Du Dir am besten eine Hilfskonstruktion
aus Holz oder Karton. So kannst Du den Korpus hochbocken und die
Stirnseitenklappen (F) an ihren Schmalseiten mit den Scharnieren
verschrauben. Verwende hierfür wieder Senkkopf Holzschrauben
3x16 mm. Um den richtigen Abstand einzuhalten, empfiehlt es
Für die genaue Platzierung der Arretierung des Möbelschlosses ver-
wendest du die Schablone (O). Lege diese mittig an der vorderen Kante
der Klappenöffnung an und füge die Arretierung ein. Diese wird mit
zwei Holzschrauben Senkkopf 3x16 mm von unten am Rostelement (D)
verschraubt.
Schraube die Scharniere zunächst an den Korpus. Die Scharnierach-
sen funktionieren dabei als Anschlag. Rücke die Scharniere so weit
an das Grundelement (A), sodass die Achsen bündig anstoßen und
verschraube jeweils das äußere Scharnierteil mit dem Grundelement
(A). Verwende hierfür Senkkopf Holzschrauben 3x16 mm.
sich, ein Brettchen in der Stärke der Scharnierachsen dazwischen
zu klemmen. Achte beim Anschrauben der Klappe darauf, dass die
Ausfräsung für das Möbelschloss unten sitzen muss.
Prüfe, ob sich die beiden Stirnseitenklappen (F) öffnen und schlie-
ßen lassen, ohne zu haken. Sonst musst Du die Verschraubung der
Scharniere noch nachjustieren.
Verschraube die Möbelschlösser Push Lock Mini an den dafür vor-
gesehenen Ausfräsungen in den beiden seitlichen Klappen mit je
zwei Holzschrauben Senkkopf 3x16 mm. Von außen lassen sich die
Möbelschlösser per Knopfdruck öffnen.
Klappen anbringen
(Fortsetzung)
Die beiden Frontklappen (G) und (H) werden genauso wie die beiden
Stirnseitenklappen am Korpus befestigt.
Die Anschläge (I) für die beiden Möbelschlösser der Frontklappen
werden im Stauraum von innen jeweils in der Mitte der Klappenöff-
nung angeschraubt. Verwende Holzschrauben Senkkopf 3x16 mm.
Schraube zunächst für die beiden Frontklappen (G) und (H) jeweils
zwei Lamellentürscharniere an jede Klappenöffnung. Die Scharnier-
achsen dienen dabei wieder als Anschlag. Sie müssen direkt am
Grundelement (A) anliegen. Verschraube die jeweils äußeren Schar-
nierteile mit dem Grundelement (A). Verwende hierfür Holzschrauben
Senkkopf 3x16 mm. Um dann die Frontklappen (G) und (H) mit den
Scharnieren zu verschrauben, gehst Du genauso vor, wie bei den
Stirnseitenklappen.
Das ausziehbare Rostelement besteht aus vier Einzelteilen. Stecke
(J) auf (L) und (K) auf (M). Die Verzapfungen passen genau ineinan-
der. Anschließend verschraubst du die Elemente von oben durch die
vorgesehenen Bohrlöcher mit Holzschrauben 3x25 mm.
