Taxona - Wartung des Transportmechanismuss, Reinigen & Fetten der Einstellschnecke.
Im Bild ist schon die Belederung auf der Vorderseite entfernt. Mit einem Spatel vorsichtig von
einer Ecke darunterfahren und mehr und mehr ablösen. Der Kleber sieht nach Schellack aus.
Bild 01

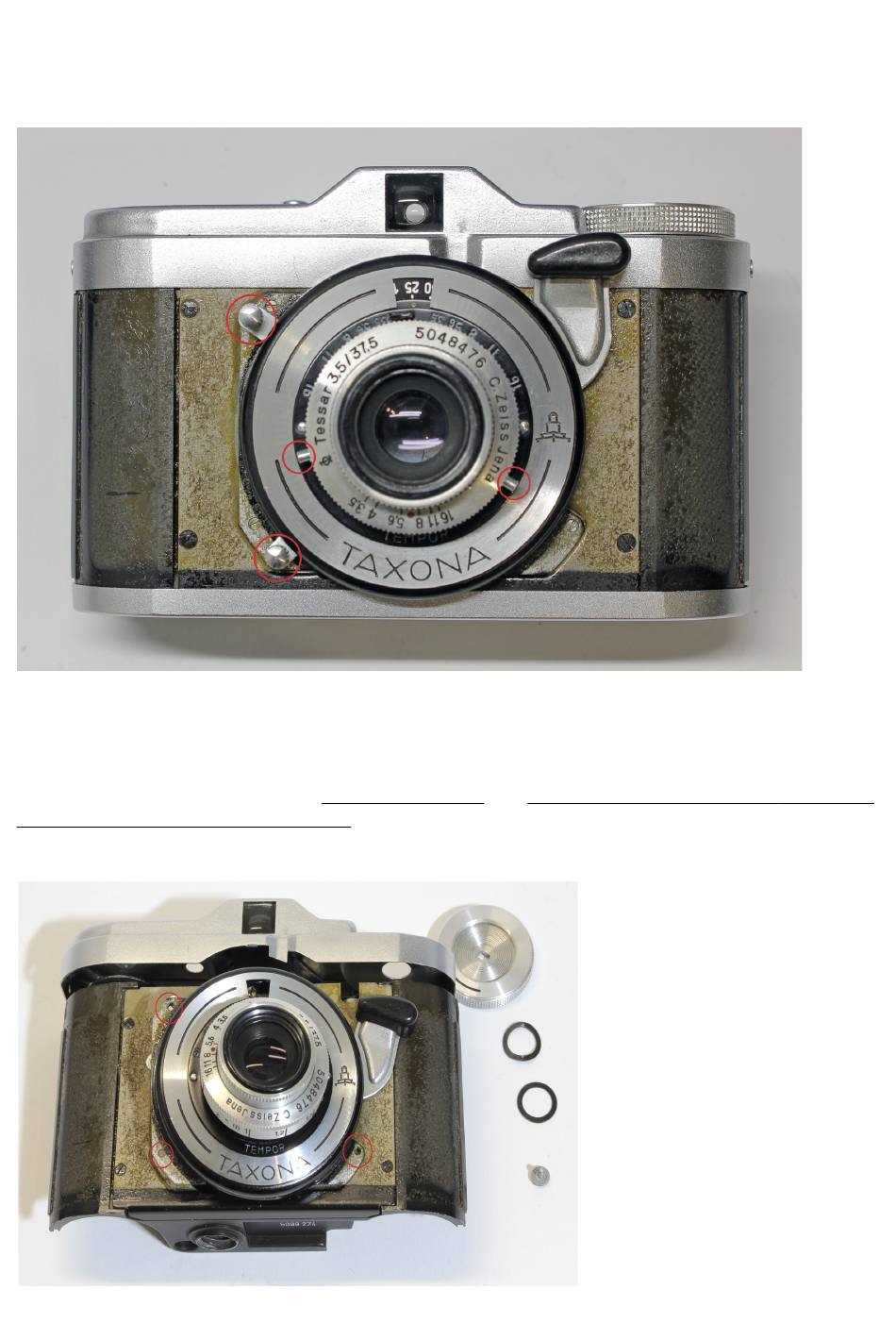

Um das Objektiv herausdrehen zu können sind die beiden kleinen Anschlagschräubchen am
Objektiv (nahe bei dem „T" von Tessar und dem „n") im roten Kreis zu entfernen.
Beim Herausdrehen des Objektivs langsam vorgehen und genau den Punkt finden und markieren
an dem sich die Optik abnehmen lässt. Damit man später wieder den richtigen Punkt zum
Eindrehen findet. Einstellschnecke reinigen und fetten.
Bild 02
