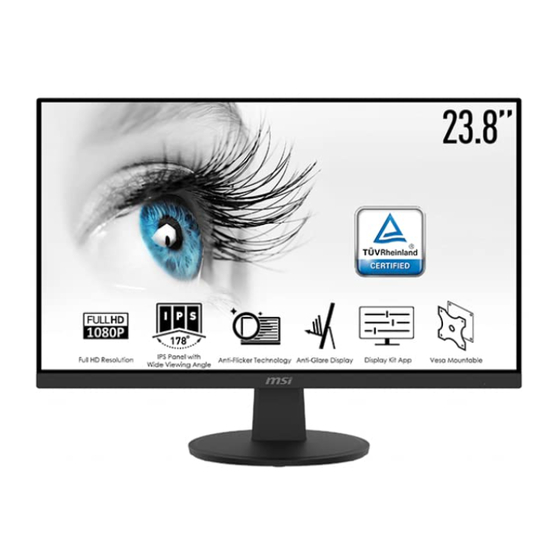

- Seite 1 PRO-Serie LCD-Monitor PRO MP242PMG (3PD8) PRO MP242PMGDE (3PD8) PRO MP272PMG (3PD9) PRO MP272PMGDE (3PD9) Serviceanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Hinweise zu Copyright und Marken .................4 Änderung ........................4 So verwenden Sie die Serviceanleitung ..............4 Sicherheitshinweise ....................5 Leistung ........................5 Umgebung ........................ 5 Konditionaler Garantieservice .................6 Aufrüstung und Service .....................6 Öffentlich verfügbare Serviceinformationen ............7 Demontage und Montage ..............9 Komponenten und Zubehör des Produktes ............10 Aufrüstbarkeit und Reparierbarkeit des Produktes ..........12 Empfohlene Werkzeuge ..................13 Schraubenliste ......................13... - Seite 3 Netzplatine montieren ................... 31 USB-Platine ......................32 USB-Platine demontieren ..................32 USB-Platine montieren ..................33 Navigationstafel und Navigationstaste ..............34 Navigationstafel und Navigationstaste demontieren ........... 34 Navigationstafel und Navigationstaste montieren ..........35 LED-Platine .......................36 LED-Platine demontieren ..................36 LED-Platine montieren ................... 37 Lautsprecher ......................38 Lautsprecher demontieren ..................
-
Seite 4: Hinweise Zu Copyright Und Marken
Hinweise zu Copyright und Marken Copyright © 2024 Micro-Star Int’ l Co., Ltd. Alle Rechte vorbehalten. Das verwendete MSI-Logo ist eine eingetragene Marke von Micro-Star Int’ l Co., Ltd. Marken und Namen von Dritten sind das Eigentum ihrer jeweiligen Inhaber. Es wird keine Zusicherung bezüglich der Richtigkeit oder Vollständigkeit ausgedrückt oder... -
Seite 5: Sicherheitshinweise
Netzkabel. ● Wenn dieses Produkt mit einem Netzteil kommt, verwenden Sie nur ein für die Verwendung mit diesem Produkt genehmigtes von MSI bereitgestelltes Netzteil. Umgebung ● Stellen Sie das Produkt nicht an Orten auf, an denen es Nebel, Rauch, Vibrationen, übermäßigem Staub, salziger oder fettiger Luft oder korrosiven Gasen oder Dämpfen... -
Seite 6: Konditionaler Garantieservice
Verfügbare Hardware-Features können im Rahmen einer Aufrüstung, Reparatur oder Auswechslung von MSI oder einem autorisierten Serviceanbieter angeboten werden. MSI bietet Kunden Ersatzteile, Produktreparatur und Services für 3 Jahre ab dem Verkaufsdatum für alle EPEAT-registrierten Produkte. Schäden durch eine nicht von MSI autorisierte Reparatur von Produkten oder die Verwendung von modifizierten oder von nicht von MSI autorisierten Teilen oder Komponenten wird nicht durch die eingeschränkte Garantievereinbarung von MSI... -
Seite 7: Öffentlich Verfügbare Serviceinformationen
Öffentlich verfügbare Serviceinformationen Serviceinformationen Abschnitt Komponenten und Zubehör Demontageanweisungen einschließlich der des Produktes Identifizierung benötigter Werkzeuge. Empfohlene Werkzeuge Komponenten und Zubehör Explosionsdarstellung von Komponenten. des Produktes Aufrüstbarkeit und Liste der Ersatzteile, einschließlich vom Hersteller Reparierbarkeit des Produktes zugelassener Ersatzteile und deren Erwerb. Monitor-Support Wartungsverfahren oder Leitfaden zur Inanspruchnahme. -
Seite 9: Demontage Und Montage
Demontage und Montage... -
Seite 10: Komponenten Und Zubehör Des Produktes
Komponenten und Zubehör des Produktes Wichtig ⚠ MSI bietet die nachstehende Liste an Komponenten für die erworbene Systemkonfiguration für einen Zeitraum von 2 Jahren nach Einstellung des Produktes zur Verlängerung der Betriebslebensdauer dieses Produktes. Weitere Services können Sie durch Kontaktaufnahme mit dem Online-Kundendienst von MSI in Anspruch nehmen . - Seite 11 Ständer LED-Platine Hintere Abdeckung Netzplatine Mittlerer Rahmen Lautsprecher LCD-Bildschirm und BKT-Webcam Abschirmungsabdeckung Navigationstafel und Webcam-Modul Navigationstaste USB-Platine Netzkabel Hauptplatine...
-
Seite 12: Aufrüstbarkeit Und Reparierbarkeit Des Produktes
Aufrüstbarkeit und Reparierbarkeit des Produktes Mit handelsüblichen Werkzeugen aufrüstbare, reparierbare und austauschbare Hardware-Merkmale sowie eine Auflistung von Ersatzteilen nach Produkten erhalten Online-Kundendienst von MSI Sie durch Kontaktaufnahme mit dem Hyperlinks Bitte beachten Sie für Auswechslung, Reparatur oder Aufrüstung die in der nachstehenden Tabelle. Hardware-Merkmale Aufrüstbar Reparierbar Austauschbar Lötbar Hauptprozessor(en) und System- Nein Nein Nein on-a-Chip (SoC) Die Nein Nicht Nicht Nicht Hauptarbeitsspeicherkapazität zutreffend zutreffend zutreffend des Systems Massenspeicherkapazität des Nicht Nicht Nicht Nicht... -
Seite 13: Empfohlene Werkzeuge
Empfohlene Werkzeuge Die folgenden Werkzeuge könnten bei der Demontage und Montage erforderlich sein. • Kreuzschraubendreher • Paralleler Schraubendreher (optional) • Pinzette • Hebelwerkzeug • Diagonale Zange (optional) • Heißluftpistole (optional) • Antistatik-Handschuhe • Antistatik-Handschlaufe (optional) • Antistatik-Matte mit Schutzleiter (optional) Schraubenliste Bitte beachten Sie die nachstehende Schraubenliste bei Demontage und Montage des Computers. Hinweis: Diese Schraubenliste dient nur als Referenz und kann je nach Modell variieren. Es wird dringend empfohlen, für weitere Unterstützung den autorisierten Kundendienst zu kontaktieren. Komponente Schraubentyp Anzahl LCD-Bildschirm (PRO MP242PMG, PRO M3 x 4 MP242PMGDE) LCD-Bildschirm (PRO MP272PMG, PRO M3 x 4 MP272PMGDE) M3 x 6 Netzplatine M4 x 6 Abschirmungsabdeckung M3 x 4 Hauptplatine M3 x 6... -
Seite 14: Demontage Vorbereiten
Demontage vorbereiten 1. Schalten Sie den Monitor und Ihren Computer aus. 2. Trennen Sie die Netzkabel Ihres Monitors und PCs von der Steckdose. 3. Trennen Sie alle Kabel vom Monitor. - Seite 15 Wichtig ⚠ Trennen Sie sämtliche Stromquellen und stellen Sie den Monitor auf einen flachen ● Untergrund, bevor Sie mit der Montage/Demontage beginnen. ● Greifen Sie beim Ziehen des Netzkabels immer am Stecker. Ziehen Sie niemals am Kabel selbst. Stellen Sie den Monitor nicht an Orten auf, an denen er Nebel, Rauch, Vibrationen, ● übermäßigem Staub, salziger oder fettiger Luft oder korrosiven Gasen oder Dämpfen ausgesetzt sein könnte. ● Vermeiden Sie elektrostatische Entladung, indem Sie eine Antistatik-Handschlaufe anlegen, bevor Sie Komponenten berühren, die empfindlich auf elektrostatische Entladung reagieren. ● Gehen Sie sorgsam mit dem Bildschirm um. Er ist fragil und könnte zerbrechen. Führen Sie Wartungsarbeiten nicht mit feuchten oder gar nassen Händen aus. ● Stellen Sie nach der Montage sicher, dass alle Schrauben wieder angebracht sind ● und keine Schrauben lose im Monitor verbleiben.
-
Seite 16: Ständer
Ständer Ständer demontieren 1. Legen Sie den Monitor mit der Bildschirmseite nach unten auf einen stabilen, geschützten Untergrund. 2. Lokalisieren Sie die Schrauben, die den Ständer sichert, und entfernen Sie diese ❶ mit einem Kreuzschraubendreher ❷ 3. Heben Sie den Ständer an und vom Monitor ab. -
Seite 17: Ständer Montieren
Komponenten EOL-Anweisungen Ständer montieren 1. Legen Sie den Monitor mit der Bildschirmseite nach unten auf einen stabilen, geschützten Untergrund. 2. Richten Sie die Schraubenlöcher am Ständer an den Schraubenlöchern an der hinteren Abdeckung aus. ❶ ❷ 3. Bringen Sie die Schrauben zur Sicherung des Ständers wieder an und ziehen Sie sie mit einem Kreuzschraubendreher fest. -
Seite 18: Hintere Abdeckung
Hintere Abdeckung Hintere Abdeckung demontieren ❶ ❷ 1. Platzieren Sie Ihre Daumen an der hinteren Abdeckung und andere Finger ❸ an der Frontblende. Drücken Sie Ihre Daumen zum Öffnen der oberen, linken und rechten Seite der hinteren Abdeckung nach unten. Wichtig ⚠ Drücken Sie Ihre Finger nicht auf die Bildschirmoberfläche, da andernfalls das ● Display beschädigt werden könnte. 2. Hebeln Sie die Unterseite der hinteren Abdeckung mit einem Hebelwerkzeug ab. - Seite 19 Komponenten EOL-Anweisungen ❹ 3. Heben Sie die hintere Abdeckung sanft an und seien Sie beim Trennen der ❺ Lautsprecherkabel vorsichtig 4. Entfernen Sie die Schrauben der Navigationstafel mit einem ❻ Kreuzschraubendreher. Lösen und entfernen Sie die Navigationstafel zum Abschluss vorsichtig von der hinteren Abdeckung.
-
Seite 20: Hintere Abdeckung Montieren
Hintere Abdeckung montieren 1. Setzen Sie die Navigationstafel zum Starten der Montage der hinteren Abdeckung wieder ein und sicheren Sie zum Abschluss die Schrauben mit einem ❶ Kreuzschraubendreher ❷ ❸ 2. Schließen Sie das LED-Platinenkabel und das Navigationstafel-Kabel ❹ sorgfältig an die Hautplatine an, schließen Sie dann die hintere Abdeckung ... - Seite 21 Komponenten EOL-Anweisungen ❺ 3. Richten Sie die Riegel an der hinteren Abdeckung an den Schlitzen aus ❻ Drücken Sie die hintere Abdeckung zum Abschluss sanft nach unten ...
-
Seite 22: Lcd-Bildschirm Und Abschirmungsabdeckung
LCD-Bildschirm und Abschirmungsabdeckung LCD-Bildschirm und Abschirmungsabdeckung demontieren ❶ 1. Entfernen Sie die Schrauben des mittleren Rahmens und die Schrauben der ❷ Abschirmungsabdeckung mit einem Kreuzschraubendreher. ... - Seite 23 Komponenten EOL-Anweisungen ❸ ❹ 2. Trennen Sie das Bildschirmkabel und das Kabel des Webcam-Moduls Entfernen Sie die Schrauben mit einem Kreuzschraubendreher, um das Webcam- ❺ ❻ Modul auszubauen . Entfernen Sie die LED-Platine . Entfernen Sie die ❼ Abschirmungsabdeckung ❽ 3. Trennen Sie LCD-Bildschirm und mittleren Rahmen . ...
- Seite 24 ❾ 4. Entfernen Sie die Lautsprecher...
-
Seite 25: Lcd-Bildschirm Und Abschirmungsabdeckung Montieren
Komponenten EOL-Anweisungen LCD-Bildschirm und Abschirmungsabdeckung montieren ❶ 1. Befolgen Sie Lautsprecher montieren zur Installation der Lautsprecher... - Seite 26 ❷ 2. Bringen Sie die Abschirmungsabdeckung an . Verbinden Sie das ❸ ❹ Bildschirmsignalkabel und das Webcam-Modulkabel . Setzen Sie die ❺ LED-Platine ein . Sichern Sie die Schrauben des Webcam-Moduls mit einem ❻ Kreuzschraubendreher...
- Seite 27 Komponenten EOL-Anweisungen ❼ 3. Richten Sie LCD-Bildschirm und mittleren Rahmen aus ❽ 4. Sichern Sie die Schrauben der Abschirmungsabdeckung und die Schrauben ❾ des mittleren Rahmens abschließend mit einem Kreuzschraubendreher.
-
Seite 28: Hauptplatine
Hauptplatine Hauptplatine demontieren ❶ ❷ 1. Lokalisieren Sie die Hauptplatine, entfernen Sie die Schrauben mit einem ❸ Kreuzschraubendreher, drehen Sie es um und trennen Sie abschließend die ❹ Kabel... -
Seite 29: Hauptplatine Montieren
Komponenten EOL-Anweisungen Hauptplatine montieren ❶ 1. Schließen Sie die Kabel an die Hauptplatine an. Drehen Sie die ❷ ❸ ❹ Hauptplatine um . Sichern Sie die Schrauben abschließend mit einem Kreuzschraubendreher. -
Seite 30: Netzplatine
Netzplatine Netzplatine demontieren ❶ 1. Lokalisieren Sie die Netzplatine, entfernen Sie das Mylar . Entfernen Sie ❷ ❸ Schrauben mit einem Kreuzschraubendreher, drehen Sie das Produkt um ❹ und trennen Sie abschließend die Kabel... -
Seite 31: Netzplatine Montieren
Komponenten EOL-Anweisungen Netzplatine montieren ❶ 1. Schließen Sie das Kabel an die Netzplatine an . Drehen Sie die Netzplatine um ❷ ❸ . Sichern Sie die Schrauben mit einem Kreuzschraubendreher. Bringen Sie ❹ abschließend das Mylar an... -
Seite 32: Usb-Platine
USB-Platine USB-Platine demontieren ❶ ❷ 1. Entfernen Sie die Schrauben mit einem Kreuzschraubendreher. Nehmen ❸ Sie abschließend die USB-Platine heraus. -
Seite 33: Usb-Platine Montieren
Komponenten EOL-Anweisungen USB-Platine montieren ❶ ❷ ❸ 1. Richten Sie USB-Platine und Halter aus . Sichern Sie die Schrauben abschließend mit einem Kreuzschraubendreher. -
Seite 34: Navigationstafel Und Navigationstaste
Navigationstafel und Navigationstaste Navigationstafel und Navigationstaste demontieren ❶ 1. Entfernen Sie die Schrauben mit einem Kreuzschraubendreher. Nehmen Sie ❷ die Navigationstafel heraus ❸ 2. Entfernen Sie abschließend die Navigationstaste... -
Seite 35: Navigationstafel Und Navigationstaste Montieren
Komponenten EOL-Anweisungen Navigationstafel und Navigationstaste montieren ❶ 1. Setzen Sie die Navigationstaste ein ❷ 2. Richten Sie die Navigationstafel an der hinteren Abdeckung aus und setzen ❸ Sie sie wieder ein. Sichern Sie die Schrauben abschließend mit einem Kreuzschraubendreher. -
Seite 36: Led-Platine
LED-Platine LED-Platine demontieren ❶ 1. Nehmen Sie die LED-Platine heraus ❷ 2. Trennen Sie abschließend das Kabel... -
Seite 37: Led-Platine Montieren
Komponenten EOL-Anweisungen LED-Platine montieren ❶ 1. Schließen Sie das Kabel an die LED-Platine an ❷ 2. Richten Sie abschließend die LED-Platine aus... -
Seite 38: Lautsprecher
Lautsprecher Lautsprecher demontieren 1. Lokalisieren Sie die Lautsprecher. Demontieren Sie die Lautsprecher vom ❶ Hauptrahmen ❷ 2. Trennen Sie die Lautsprecherkabel vorsichtig... -
Seite 39: Lautsprecher Montieren
Komponenten EOL-Anweisungen Lautsprecher montieren ❶ 1. Schließen Sie die Lautsprecherkabel an ❷ 2. Richten Sie die Lautsprecher am Hauptrahmen aus... -
Seite 40: Webcam-Modul Und Btk-Webcam
Webcam-Modul und BTK-Webcam Webcam-Modul demontieren ❶ 1. Entfernen Sie die Schrauben mit einem Kreuzschraubendreher. ❷ 2. Trennen Sie das Webcam-Modulkabel . Trennen Sie abschließend das ❸ Webcam-Modul vorsichtig von der BKT-Webcam... -
Seite 41: Webcam-Modul Montieren
Komponenten EOL-Anweisungen Webcam-Modul montieren ❶ 1. Schließen Sie das Webcam-Modulkabel an . Richten Sie das Webcam-Modul ❷ an der BKT-Webcam aus ❸ 2. Sichern Sie die Schrauben abschließend mit einem Kreuzschraubendreher. -
Seite 42: Nach Wartung Einschalten
Nach Wartung einschalten 1. Schließen Sie das Signalkabel vom Monitor an Ihren PC an. Verbinden Sie das Netzkabel mit dem Stromanschluss des Monitors und der Steckdose. Schalten Sie den Monitor ein. 2. Prüfen Sie je nach Signalanschlüssen des Monitors der Reihe nach die Anschlüsse VGA, HDMI und DP. Durch Umschalten der Anzeige auf den roten, grünen, blauen, weißen und schwarzen Bildschirm können Sie prüfen, ob ein Bild unnormal ist. 3. Drücken Sie die Menütaste und passen Sie Helligkeit und andere Funktionen zur Prüfung des Bildschirms auf Anomalien an. 4. Prüfen Sie Audio- und Lautstärkeregelung beim Anschließen an verschiedene Signalanschlüsse auf Anomalien. 5. Setzen Sie den Monitor nach der Prüfung zurück. Schalten Sie den Monitor aus und trennen Sie alle Kabel. -
Seite 43: Problembehebung
Komponenten EOL-Anweisungen Problembehebung Nutzer können folgende Tipps beachten oder zur schnellen und einfachen Lösung MSI-Monitor-Support allgemeiner Probleme mit dem Produkt den aufrufen. Es wird immer empfohlen, den autorisierten MSI-Kundendienst zu kontaktieren, falls erweiterte technische Unterstützung benötigt wird. Die Betriebs-LED ist ausgeschaltet. ● Drücken Sie die Ein-/Austaste des Monitors noch einmal. ● Vergewissern Sie sich, dass das Monitornetzkabel richtig angeschlossen ist. Kein Bild. ● Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. ● Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind. ● Vergewissern Sie sich, dass das Monitorsignalkabel richtig angeschlossen ist. ● Der Computer könnte sich im Bereitschaftsmodus befinden. Drücken Sie eine beliebige Taste zum Aktivieren des Monitors. Das Bildschirmbild hat nicht die richtige Größe oder ist nicht zentriert. -
Seite 44: Recycling-Richtlinien
Recycling-Richtlinien Entsprechend unserer Verpflichtung zum Umweltschutz ist dieses Produkt zur Verbesserung der Kunststoff-Recycling-Qualität mit separaten Kunststoffkomponenten verstehen. Wir bitten Sie freundlich, die recyclingfähigen Kunststoffkomponenten dieses Produktes verantwortungsbewusst zu recyceln, sobald sie das Ende ihrer Lebensdauer erreichen. Befolgen Sie die nachstehenden Anweisungen zur Vorbereitung der Kunststoffteile für das Recycling, indem Sie nicht recyclingfähige Materialien entfernen. Wichtig ⚠ Verwenden Sie vor dem Recycling separierbarer Kunststoffkomponenten die diagonale Zange zur Entfernung aller Schraubendome mit Kupferstiften, falls vorhanden. Ständer 1. Befolgen Sie zum Entfernen des verstellbaren Ständers vom Monitor den Abschnitt Ständer demontieren. ❶ 2. Trennen Sie durch Demontage der Schnellfreigabebefestigungen der ❷ Ständerbasis Ständer und Basis... - Seite 45 Komponenten EOL-Anweisungen 3. Sie sehen, dass Ständer und Basis getrennt sind. ❸ 4. Drehen Sie die Basis um. Ziehen Sie die Gummiauflagen ab und entfernen Sie ❹ die Schrauben darunter mit einem Kreuzschraubendreher, um die Basis zu öffnen. ❺ 5. Öffnen Sie die Stahlgrundplatte und nehmen Sie sie heraus, die Kunststoffgrundplatte kann von qualifizierten Recyclingunternehmen recycelt werden.
- Seite 46 ❻ 6. Lösen Sie Ständer- und VESA-Schrauben mit einem Kreuzschraubendreher 7. Öffnen Sie die Stahl- und Kunststoff-VESA-Platte rund um den Rand mit einem Hebelwerkzeug.
- Seite 47 Komponenten EOL-Anweisungen 8. Beide Platten können von qualifizierten Recyclingunternehmen recycelt werden. ❼ 9. Nehmen Sie das kreisförmige Oberteil in der nachstehend gezeigten Richtung ❽ ❾ ❿...
- Seite 48 ⓫ 10. Entfernen Sie die Schrauben mit einem Kreuzschraubendreher, um die Kappe ⓬ auszubauen 11. Öffnen Sie den Ständer mit einem Hebelwerkzeug, einschließlich der ⓭ ⓮ ⓯ ⓰ Vorderseite: Oberes Teil und unteres Teil , und die Rückseite des Ständers. Die Vorderseite...
-
Seite 49: Hintere Abdeckung
Komponenten EOL-Anweisungen Die Rückseite (Lösen Sie zum Trennen aller Komponenten die Schrauben mit einem Kreuzschraubendreher.) Hintere Abdeckung Wichtig ⚠ Verwenden Sie vor dem Recycling separierter Kunststoffteile einen Kreuzschraubendreher oder die diagonale Zange zur Entfernung aller Schraubendome mit Kupferstiften, falls vorhanden. Befolgen Sie zum Entfernen der hinteren Abdeckung den Abschnitt Hintere Abdeckung demontieren. ❶ 2. Entfernen Sie die Navigationstaste , und entfernen Sie mit einem ❷ Kreuzschraubendreher die Schraubendome mit Kupferstäben. Nach Demontage aller Komponenten kann die hintere Abdeckung von qualifizierten Recyclingunternehmen recycelt werden. -
Seite 50: Anweisungen Zum Lebensende Des Produktes
Anweisungen zum Lebensende des Produktes Wichtig ⚠ MSI-Umweltinformationen Informationen zu MSIs Umweltinitiativen, Politik, Programmen und Zielen finden Sie in der Umweltschutzrichtlinie Zweck Diese Informationen bieten Recycling-Unternehmen Leitfäden über das Vorhandensein von Materialien und Komponenten auf Produktebene, wie von der EU-WEEE- und Änderungsrichtlinie vorgeschrieben. Informationen zur Identifizierung von Komponenten und Materialien Die folgenden Stoffe, Zubereitungen oder Komponenten müssen gemäß Artikel 4 der EU-Richtlinie des Rates 75/442/EWG separat von anderen elektrischen und elektronischen Altgeräten entsorgt und aufbereitet werden. Identifizieren Sie Materialien für Materialien und Komponenten der Liste elektrischer und elektronischer Altgeräte. Komponenten und : Die folgenden Artikelnummern entsprechen jenen im Abschnitt Zubehör des Produktes Materialien Artikel* Position Polychloriertes Biphenyl (PCB) enthaltende ━ Fehlt Kondensatoren und alle polychlorierte Biphenyle und polychlorierte Terphenyle (PCB/PCT) enthaltende elektrische Geräte. -
Seite 51: Produktrücknahmedienst
Netzkabel Komponenten mit feuerfesten Keramikfasern ━ Fehlt Komponenten mit radioaktiven Stoffen oder ━ Fehlt Materialien, die radioaktiv werden Elektrolytkondensatoren, die bedenkliche Stoffe Netzplatine enthalten (Höhe > 25 mm, Durchmesser > 25 mm oder proportional ähnliches Volumen) Beryllium und seine Verbindungen (einschließlich ━ Fehlt Berylliumoxid) Flüssigkeiten ━ Fehlt Produktrücknahmedienst Elektrische Altgeräte können gefährliche Stoffe enthalten und somit eine Gefahr für menschliche Gesundheit und Umwelt darstellen. Daher ist eine angemessene Entsorgung erforderlich. MSI bietet Ihnen kostenloses Recycling von EPEAT- registrierten Produkten zur Gewährleistung, dass das Produkt am Ende seiner Einsatzdauer ordnungsgemäß recycelt wird. Bitte gehen Sie zum ordnungsgemäßen Recycling Ihres Gerätes über diese Dienste wie folgt vor: 1. Bitte löschen Sie Ihre personenbezogenen Daten von Ihren Altgeräten. KLICKEN SIE HIER , wenn Sie mehr über das Recycling des Produktes am Ende seines Lebens erfahren möchten. 3. Auf der Website finden Sie einen MSI-Recyclingstandort in Ihrer Nähe. 4. Wenden Sie sich per Telefon oder E-Mail zur Planung Ihrer Abholung an den designierten Recycling-Standort. Die Kunden sind für die Versand- und Lieferkosten verantwortlich. -
Seite 53: Osd-Einrichtung
OSD-Einrichtung... -
Seite 54: Osd-Einrichtung
OSD-Einrichtung OSD-Einrichtung Dieses Kapitel bietet Ihnen wesentliche Informationen zur OSD-Einrichtung. Wichtig ⚠ Sämtliche Angaben können sich ohne Vorankündigung ändern. Navigationssteuerung Der Monitor verfügt über eine Navigationstaste, eine multidirektionale Steuerung, mit der Sie durch das OSD-Menü navigieren können. - Seite 55 Aufwärts/ abwärts/ links/ rechts: ● Auswahl von Funktionsmenüs und Elementen ● Anpassung von Funktionswerten ● Öffnen oder Schließen von Funktionsmenüs Mitte: ● Einblenden des OSD-Menüs ● Aufrufen der Untermenüs ● Bestätigung einer Auswahl oder Einstellung Schnelltaste ● Nutzer können voreingestellte Funktionsmenüs aufrufen, indem Sie die Navigationstaste nach oben, unten, links oder rechts bewegen, während das OSD- Menü...
-
Seite 56: Osd-Menüs
OSD-Menüs Bild 1. Menüebene 2./3. Menüebene Beschreibung Helligkeit 0 bis 100 Passen Sie die Helligkeit entsprechend der Umgebungsbeleuchtung an. Kontrast 0 bis 100 ● Passen Sie den Kontrast zur Entspannung Ihrer Augen an. Schärfe 0 bis 5 ● Die Schärfe verbessert Klarheit und Details von Bildern. - Seite 57 1. Menüebene 2./3. Menüebene Beschreibung ● HDCR verbessert die Bildqualität durch HDCR Erhöhen des Kontrasts in Bildern. ● Die Aktivierung von HDCR wird sich auf aus: Betroffene Funktion Funktionsstatus Auswahl nicht » Helligkeit möglich » MPRT Einstellung auf Aus ● Verwenden Sie die Aufwärts- oder Farbtemperatur Kühl Abwärtstaste zur Auswahl und Vorschau der...
-
Seite 58: Eingangsquelle
Eingangsquelle 1. Menüebene 2. Menüebene Beschreibung HDMI™ ● Nutzer können die Eingangsquelle in jedem Modus anpassen. D-Sub Auto-Scan ● Nutzer können über die Navigationstaste die Eingangsquelle im nachstehenden Status wählen: ● Während „Auto-Scan“ auf „Aus“ eingestellt ist und sich der Monitor im Energiesparmodus befindet. ●... -
Seite 59: Einstellung
Einstellung 1. Menüebene 2. Menüebene Beschreibung Sprache 繁體中文 ● Nutzer müssen zum Bestätigen und Anwenden der Spracheinstellung die mittlere Taste drücken. ● Sprache ist eine unabhängige Einstellung. Die English Spracheinstellung des Nutzers überschreibt die Werkseinstellung. Wenn der Nutzer Rücksetzung auf Français Ja setzt, wird die Sprache nicht geändert. - Seite 60 1. Menüebene 2. Menüebene Beschreibung HDMI™ CEC HDMI™ CEC (Consumer Electronics Control) unterstützt Sony PlayStation®und Nintendo®Switch™, Konsolen der Xbox-Serie X|S und verschiedene AV-Geräte, die CEC- fähig sind. - Wenn HDMI™ CEC auf Ein eingestellt ist: ● Der Monitor schaltet sich automatisch ein, wenn das CEC-Gerät eingeschaltet wird.
