MODELL WT40, WT40H
DE
ORGINAL BEDIENUNGSANLEITUNG FÜR DAS MALER
Inhaltsverzeichnis
loading

Verwandte Anleitungen für WABROTECH WT40

Inhaltszusammenfassung für WABROTECH WT40

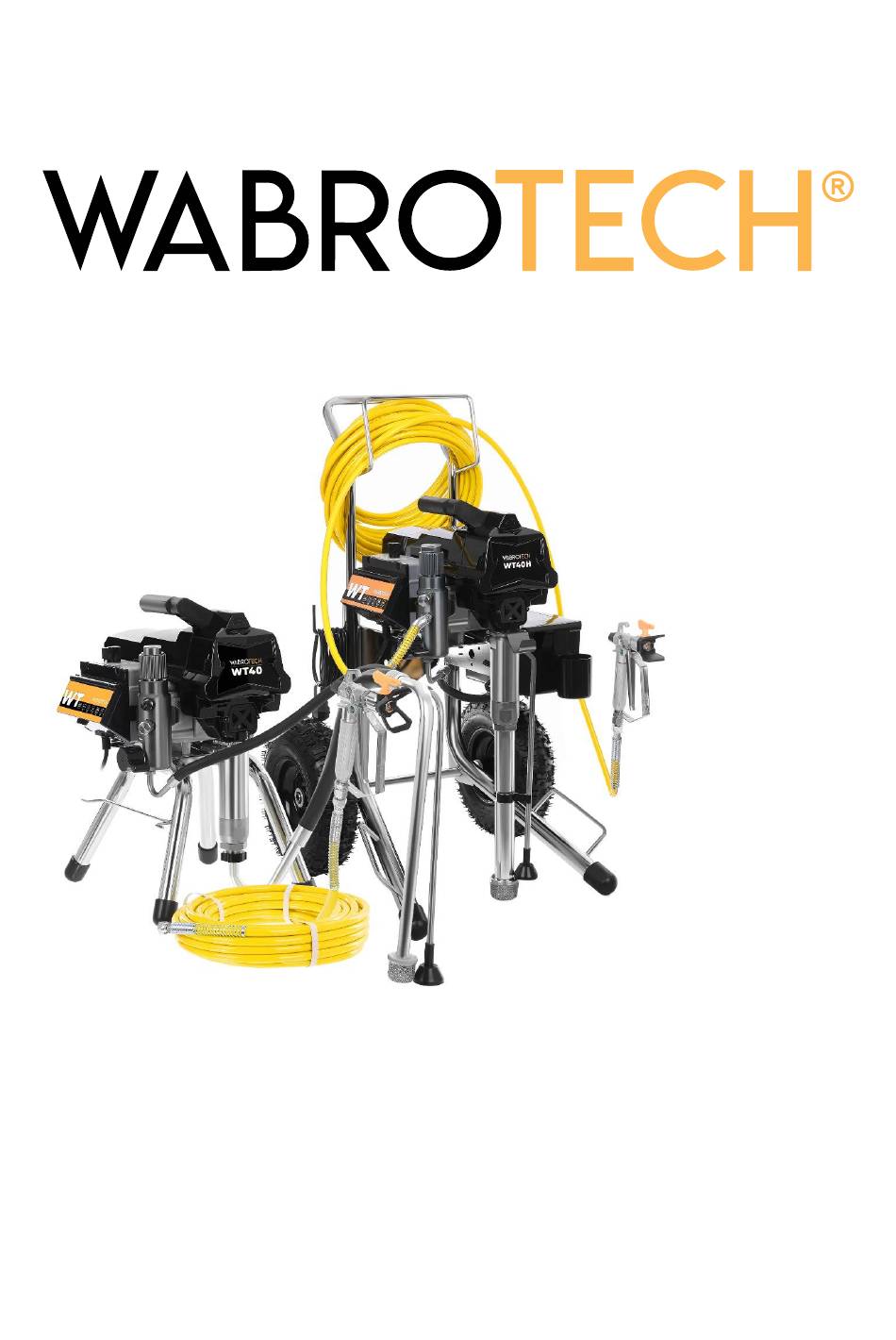

  • Seite 1 MODELL WT40, WT40H ORGINAL BEDIENUNGSANLEITUNG FÜR DAS MALER...
  • Seite 3 Bitte lesen Sie dieses Handbuch und bewahren Sie es auf. Lesen Sie die Anleitung sorgfältig durch, bevor Sie das Produkt zusammenbauen, installieren, bedienen oder warten. Schützen Sie sich und andere, indem Sie alle Sicherheitshinweise befolgen. Die Nichtbeachtung der Anweisungen kann zu Personen- und/oder Sachschäden führen! Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

  • Seite 4: Inhaltsverzeichnis

    WT40H, WT40 DEFINITIONEN DER IN DER ANLEITUNG VERWENDETEN PIKTOGRAMME: ................. 4 1. SICHERHEITSTIPPS ..................................5 2. WT 40H/ WT40 KONSTRUKTION ............................14 3. SPEZIFIKATIONEN..................................15 4. BEDIENUNG..................................... 15 5. EINSTELLUNGEN..................................16 6. INBETRIEBNAHME................................... 17 7. SPRÜHTECHNIK ..................................19 8. INSTALLATION DER DÜSE UND DES SCHUTZES AN DER SPRITZPISTOLE ................20 9.

  • Seite 5: Definitionen Der In Der Anleitung Verwendeten Piktogramme

    DEFINITIONEN DER IN DER ANLEITUNG VERWENDETEN PIKTOGRAMME: HANDBUCH LESEN STAUBMASKEN VERWENDEN AUGENSCHUTZ TRAGEN SCHUTZHANDSCHUHE TRAGEN BEMERKUNG! ERDUNG Elektrische Strom-Feuerwarnung VERWENDEN Warnung vor beweglichen Teilen Warnung vor subkutaner Injektion Warnung vor Explosionsgefahr Bitte beachten Sie die mit diesem Getrennt lagern und Symbol im Text gekennzeichneten umweltgerecht entsorgen Anfahrtsbeschreibungen!

  • Seite 6: Sicherheitstipps

    1. SICHERHEITSTIPPS Allgemeine Sicherheitshinweise für Elektrowerkzeuge Lesen Sie unbedingt alle Tipps und Vorschriften. Die Nichtbeachtung der nachstehenden Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen. Bewahren Sie alle Vorschriften und Sicherheitshinweise für die weitere Verwendung sorgfä ltig auf. Im folgenden Text bezieht sich der Begriff "Elektrowerkzeug"...
  • Seite 7 B. Tragen Sie jederzeit persönliche Schutzausrüstung und Schutzbrille. Das Tragen einer persönlichen Schutzausrüstung – Staubmaske, Schuhwerk mit rutschfester Sohle, Schutzhelm oder Gehörschutz (je nach Art und Verwendung des Elektrowerkzeugs) – verringert das Verletzungsrisiko. C. Ein unbeabsichtigtes Anlaufen des Werkzeugs sollte vermieden werden. Bevor Sie den Stecker in die Steckdose stecken und/oder an den Akku anschließen, sowie bevor Sie das Elektrowerkzeug in die Hand nehmen oder bewegen, stellen Sie sicher, dass das Elektrowerkzeug ausgeschaltet ist.

  • Seite 8: Brand- Und Explosionsgefahr

    A. Lassen Sie Ihr Elektrowerkzeug nur von einem qualifizierten Fachmann und mit Originalersatzteilen reparieren. Dadurch wird sichergestellt, dass die Sicherheit des Geräts gewahrt bleibt. Arbeitsschutztipps für Airless-Düsen Die folgenden Warnhinweise gelten für die Einstellung, den Gebrauch, die Erdung, die Wartung und die Reparatur dieses Geräts.

  • Seite 9: Elektrische Sicherheit

    Düsenspitzenschutz nicht angebracht ist. Es sollten WABROTECH-Düsen verwendet werden. Beim Reinigen und Austauschen von Düsenspitzen ist Vorsicht geboten. Wenn die Spitze der Düse während des Sprühens verstopft ist, führen Sie ein Dekompressionsverfahren durch, um das Gerät auszuschalten und den Druck abzubauen, bevor Sie die Spitze der Düs e zur Reinigung entfernen.

  • Seite 10: Gefährdung Von Aluminiumbauteilen Unter Druck

    Schläuche und andere Teile auf Beschädigungen prüfen. Beschädigte Schläuche oder Teile müssen ausgetauscht werden. Das System kann einen Druck von 23 MPa (227 bar) erzeugen. Verwenden Sie WABROTEC H Ersatzteile und Zubehör mit einer Mindestleistung von 23 MPa (227 bar). Wenn das Gerät nicht benutzt wird, muss die Auslösesperre eingerastet sein.

  • Seite 11: Persönliche Schutzausrüstung

    Bedienen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen oder Alkohol stehen. Verbiegen oder überbiegen Sie den Schlauch nicht. Setzen Sie den Schlauch keinen Temperaturen oder Drücken aus, die die von WABROTECH empfohlenen Werte überschreiten Verwenden Sie den Schlauch nicht zum Bewegen oder Heben von Geräten.
  • Seite 12 Hochdruckflüssigkeiten aus dem Sprühgerät oder verschüttete Flüssigkeiten haben genug Kraft, um in die Haut einzudringen und können sehr schwere Verletzungen verursachen, die zu einer Amputation führen können. Stellen Sie die Pistolensicherheitsverriegelung IMMER auf die Position "verriegelt", wenn sie nicht verwendet wird, sowie vor der Wartung oder Reinigung. Entfernen oder verändern Sie NIEMALS irgendein Teil der Pistole.

  • Seite 13: Anschluss An Die Stromversorgung

    Wölbungen oder Beschädigungen oder Verschiebungen von Anschlüssen. In diesen Situationen sollte der Schlauch sofort ausgetauscht werden. Verwenden Sie NIEMALS Klebeband oder andere Materialien, um den Schlauch zu reparieren, da er dem hohen Druck der Flüssigkeit nicht standhält. SCHLIESSEN SIE DEN SCHLAUCH NIEMALS WIEDER AN. Beim Sprühen und Reinigen mit brennbaren Farben und Verdünnern Beim Versprühen von brennbaren Flüssigkeiten muss sich das Gerät in einem gut belüfteten Bereich mindestens 6 m vom Sprühbereich entfernt befinden.

  • Seite 14: Wartungstipps Und Gerätebau

    C. Erdung bei Spülvorgängen Während der Inbetriebnahme, des Spülens und der postmortalen Reinigung sollte die Spritzpistole gegen einen Metallbehälter gedrückt werden, um das gesamte System des Geräts, einschließlich des Schlauchs und der Pistole, zu erden. WARTUNGSTIPPS UND GERÄTEBAU 1. Vermeiden Sie es, eine Airless-Kältemaschine ohne Material zu betreiben, da dies zu Luft im Maschinensystem oder sogar zu Schäden an den Geräten führen kann.

  • Seite 15: Wt 40H/ Wt40 Konstruktion

    2. WT 40H/ WT 40 KONSTRUKTION Filtergehäuse Der Verteilerfilter reduziert das Verstopfen der Düse. (Kollektorfilter innen**) Digitale Druckanzeige WT40H/ WT40 und größere Modelle mit digitaler Druckanzeige. (unter Abdeckung) Druckregler Es ermöglicht Ihnen, Druck an unterschiedliche Anforderungen anzupassen. Arbeitsventil ●Das Ventil in der nach unten gerichteten Stellung löst die Überlaufarbeit vom Saugrohr zum Druckrohr aus.

  • Seite 16: Spezifikationen

    * Verschleißteile 3. SPEZIFIKATIONEN WT40H, WT40/3000 W Motormodell / Leistung BÜRSTENLOSER MOTOR Fluss 4,00l/min Maximale Düsengröße 1 Pistole - 0,033", 2 Pistolen - 0,021" Maximaler Betriebsdruck 227 bar/3290 PSI Netto-/Bruttogewicht 33/40 kg Spannung/Frequenz/Sicherung 230V/50Hz/20C Maximale Schlauchlänge 90 m Yards 140 000 m2/Jahr 4.

  • Seite 17: Einstellungen

    Verfahren zur Druckentlastung Befolgen Sie dieses Verfahren, um den Überdruck jedes Mal zu entfernen, wenn Sie mit dem Sprühen aufhören und bevor Sie Geräte reinigen, inspizieren, warten oder transportieren. 1. Schalten Sie das Gerät aus und ziehen Sie 2. Drehen Sie das Zuluftventil in die das Netzkabel ab.

  • Seite 18: Inbetriebnahme

    Düsendichtung im Inneren) am 7/8”- 1/4"-Gewinde an. Verwenden Sie zwei Gewinde der Pistole fest. Schraubenschlüssel, um das Anziehen sicher zu machen. 3. Schließen Sie das andere Ende des 4. Tragen Sie vor jedem Gebrauch und etwa Kühlschlauchs an. alle 2-3 Stunden 2-3 Tropfen Vaseline, die Sie im Set mit dem Gerät finden, durch das Loch über der Pumpe direkt auf den...
  • Seite 19 Wasser. Überlaufstellung gestellt werden. 5. Stecken Sie den Generator in eine 6. Schalten Sie das Gerät ein. geerdete Kabeldose. 7. Ziehen Druckregler 8. Schalten Sie den Netzschalter aus. Uhrzeigersinn an, bis der gewünscht e Wert erreicht ist. 9. Füllen Sie die 2 Rohre in den Farbbehält er 10.

  • Seite 20: Sprühtechnik

    17. Lassen Sie den Auslöser los. Betätigen Sie 18. Sie können beide Röhrchen die Abzugssperre. zusammenpfropfen. 7. SPRÜHTECHNIK Der Schlüssel zu einer guten Lackierung liegt darin, die gesamte Oberfläche gleichmäßig zu bedecken. Beim Lackieren geschieht dies durch gleichmäßige Bewegungen, Handbewegungen mit konstanter Geschwindigkeit und das Halten der Spritzpistole in einem konstanten Abstand zur zu lackierenden Oberfläche.

  • Seite 21: Installation Der Düse Und Des Schutzes An Der Spritzpistole

    In den meisten Fällen beträgt der beste Sprühabstand etwa (25 -30 cm) zwischen der Sprühspitze und der Oberfläche. Schalten Sie die Spritzpistole am Ende jedes Hubs aus und zu Beginn des nächsten wieder ein. Dies verhindert die Bildung von Schlieren, reduziert den Farbverbrauch und sorgt zudem für ein besseres Arbeiten.

  • Seite 22: Düsenauswahl

    9. DÜSENAUSWAHL Auswählen der Düsenbohrungsgröße Es stehen Düsen mit unterschiedlichen Öffnungsgrößen zur Verfügung, um unterschiedliche Flüssigkeiten zu versprühen. Das Gerät enthält 517 und 519 Düsen für den Einsatz auf bestimmten Acryl - und Latexfarben. Für schmale oder kleinere Bereiche (Schrank, Zaun, Geländer) werden Düsen mit einem engeren Sprühwinkel für eine höhere Genauigkeit und Kontrolle empfohlen.

  • Seite 23: Auswahltabelle Für Die Düsenspitze

    Verwenden Sie größere Düsenöffnungen mit dickeren Beschichtungen und kleinere Düsenöffnungen mit dünneren Beschichtungen. Die Breite der Düse bestimmt die Breite des Farbstreifens. Schmalere Düsen sorgen für eine dickere Beschichtung, während breitere Düsen für eine dünnere Farbschicht sorgen. 10. AUSWAHLTABELLE FÜR DIE DÜSENSPITZE Größe der Breite des anzubringenden Gürtels in Filtertyp...

  • Seite 24: Reinigung

    12. REINIGUNG Wie bei anderen Sprühgeräten auch, muss das Gerät gründlich gereinigt werden. Andernfalls funktioniert es nicht richtig. Das Verstopfen bestimmter Teile ist die häufigste Ursache für Probleme. Wenn Sie die folgenden Anweisungen befolgen, stellen Sie sicher, dass Ihr Kühler reibungslos läuft. Führen Sie die Druckentlastung durch.
  • Seite 25 9. Zum Spülen von Wasser empfehlen wir 10. Wenn das Gerät länger als 14 Tage Ihnen, erneut mit Vaseline zu spülen, um gelagert wird, empfehlen wir Ihnen, das Gerät nach gründlicher Reinigung mit eine Schutzschicht zu hinterlassen, die mehr Vaseline zu konservieren. Stellen ein Einfrieren oder Korrosion verhindert.

  • Seite 26: Fehlerbehebung

    13. FEHLERBEHEBUNG Problem Verursachen Lösung Der Netzschalter ist eingeschaltet Der Druck wird auf Null gesetzt Drehen Sie den Druckregler im Uhrzeigersinn, und der Generator ist eingesteckt, um die Druckeinstellung zu erhöhen aber der Motor und die Pumpe Der Motor oder die Steuerung ist Wenden Sie sich an einen Servicetechniker.
  • Seite 27 Undichtigkeiten am Einlassventil Reinigen Sie das Einlassventil. Stellen Sie sicher, dass der Kugelsitz nicht eingekerbt oder abgenutzt ist und die Kugel gut sitzt. Setzen Sie das Ventil wieder ein. Verschlissene Pumpendichtung Pumpendichtung erneuern Die Kolbenstange ist verschlissen oder Reinigen oder ersetzen beschädigt.
  • Seite 28 Düsendichtung zusätzliche Filter griffbereit Die Farbe ist zu schwer oder zu dick Verdünnen oder seihen Sie die Farbe gemäß den Empfehlungen des Herstellers Verschlissene V-Dichtung Ersetzen Verschlissenes oder beschädigtes Tauschen Sie das Ventil aus Arbeitsventil Leckagen im Zusammenhang mit Fehlerhafte Montage Überprüfen Sie die Montage der Installation von Düsen Verschlissene Dichtung...
  • Seite 29 Muster des aufgemalt en Der Druckregelschalter ist verschlissen Wenden Sie sich an Ihren Lieferanten Streifens ändert sich während des verursacht übermäßige Sprühens dramatisch, oder das Druckänderungen. Sprühgerät schaltet sich nicht sofort ein, wenn das Sprühen fortgesetzt wird.

  • Seite 31: Diagramm Und Ce-Erklärung

    DIAGRAMM UND CE-ERKLÄRUNG...
