Fath Mechatronics TANlock Technische Dokumentation

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis

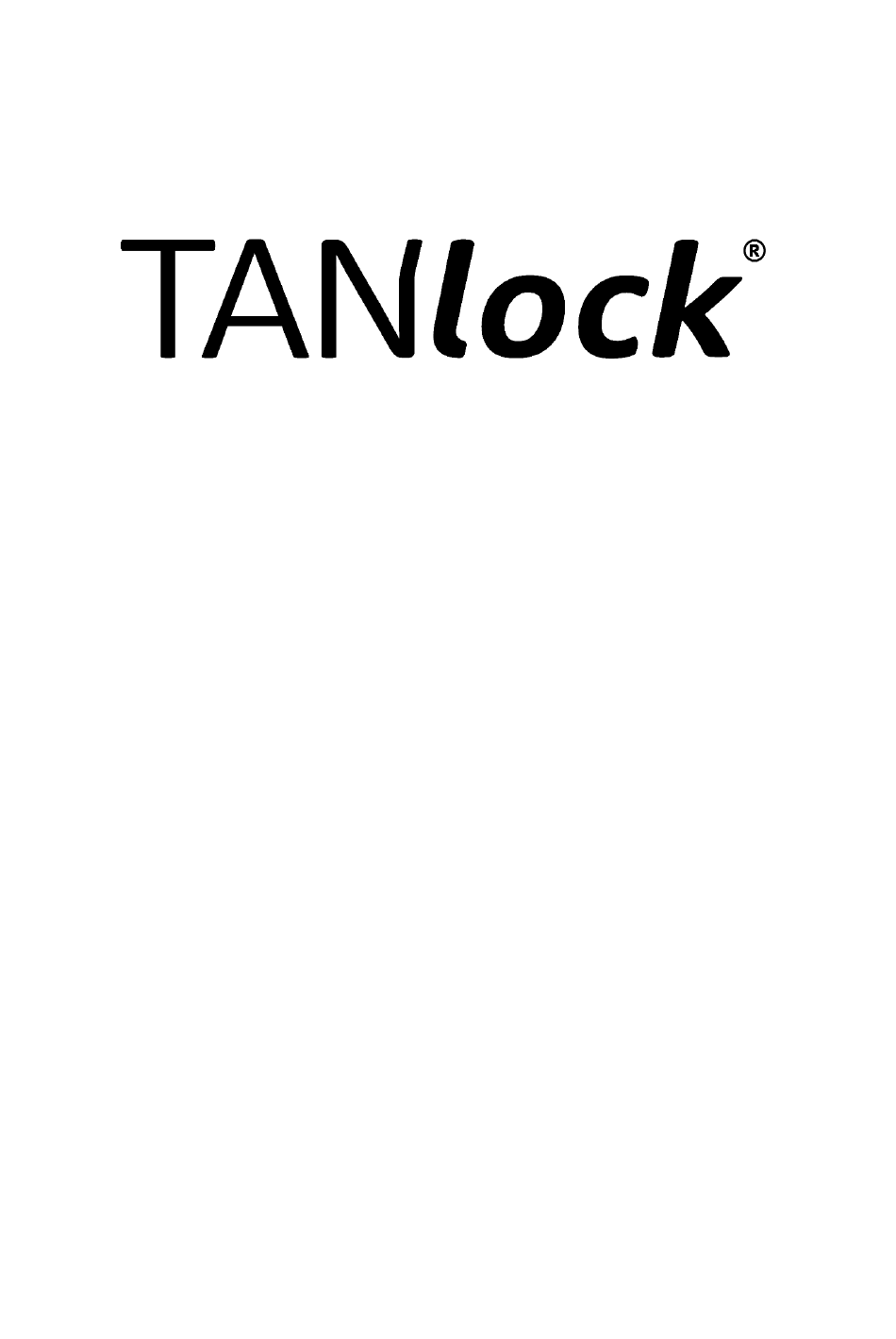

Technische Dokumentation
Version 1.0
FATH Mechatronics GmbH
Gewerbepark Hügelmühle 31
91174 Spalt
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fath Mechatronics TANlock

Inhaltszusammenfassung für Fath Mechatronics TANlock

  • Seite 1 Technische Dokumentation Version 1.0 FATH Mechatronics GmbH Gewerbepark Hügelmühle 31 91174 Spalt...

  • Seite 2: Inhaltsverzeichnis

    Relais Anschluss ........................10 Anschluss der Türkontakte....................11 Verbindung mit dem TANlock ..................12 Verbindung mit dem TANlock über einen Webbrowser ..........12 b) Manuelle Vergabe einer festen IP-Adresse ..............12 Manuelle Benutzung von DHCP..................13 Navigation in der Web UI .................... 14 Home ............................
  • Seite 3 SysLog Konfiguration ......................28 LDAP Konfiguration ......................29 Benutzen von Client Zertifikaten ................33 Einbinden des TANlock in eigene Monitoring-Software ........... 34 Einbindung nur für das Monitoring ..................34 b) Komplette Einbindung des TANlocks .................. 34 Konfiguration der automatischen Updates ............... 35 www.tanlock.com...

  • Seite 4: Tanlock - Technische Daten, Maße

    Technische Dokumentation – TANlock – Technische Daten, Maße 1) TANlock – Technische Daten, Maße a) Technische Daten i) Umgebungsbedingungen Umgebungstemperatur [°C] 0 … +70 Betriebstemperatur [°C] 0 … +40 Lagertemperatur [°C] 0 … +70 Zulässige Luftfeuchte [%] < 80, nicht kondensierend ii) Elektrische Spezifikation Min.

  • Seite 5: Abmessungen Und Gewicht

    29,23 Gewicht [g] Material Zink Druckguss Dorn Vierkant 8 mm mit M4 Innengewinde iv) Typenschild Das Typenschild finden Sie auf der Rückseite des TANlock. Abbildung 1: Typenschild TANlock Pos. 1 Bauteile Pos. 2 Elektrische Spezifikation Pos. 3 Hersteller, Logo Pos. 4 Kennzeichnungen und Warnhinweise www.tanlock.com...

  • Seite 6: Anschlüsse, Bedien- Und Anzeigeelemente

    Technische Dokumentation – TANlock – Technische Daten, Maße b) Anschlüsse, Bedien- und Anzeigeelemente i) Korpus Abbildung 2: Anschlüsse, Bedien- und Anzeigeelemente des TANlock Pos. 1 Korpus Pos. 2 USB-C Schnittstelle Pos. 3 TANlock Authentifikationsmodul (TAM) Pos. 10 Extension Modules 1-5 Pos.

  • Seite 7: Tanlock Authentifizierungsmodule (Tams)

    Technische Dokumentation – TANlock – Technische Daten, Maße ii) TANlock Authentifizierungsmodule (TAMs) Der TANlock 3 verfügt über vielfältige Möglichkeiten zur Authentifikation. PIN + RFID Abbildung 3: Anzeige- und Bedienelemente des PIN Modul Pos. 1-4: Tasten zu PIN-Eingabe Pos. 5-7: Status LEDs...

  • Seite 8: Rfid

    Technische Dokumentation – TANlock – Technische Daten, Maße RFID Abbildung 6: RFID-Modul Pos. 9: RFID-Modul Fingerprint Abbildung 7: Fingerprint-Modul Pos. 10: Fingerprint-Modul www.tanlock.com FATH Mechatronics GmbH info@tanlock.com Gewerbepark Hügelmühle 31 91174 Spalt...

  • Seite 9: Touch Display

    Technische Dokumentation – TANlock – Technische Daten, Maße Touch Display Abbildung 8: Touch Display Modul Pos. 11: Resistives TFT-Display iii) Schnittstellen Netzwerkanschluss RJ45 für PoE-Anschluss. 2 Kontaktsteckplätze für Micro JST-Buchse für Türkontakte, Rastermaß 1,25 mm (keine galvanische Trennung). 1 Micro JST-Buchse für Relais-Anschluss, Rastermaß 1,25 mm.

  • Seite 10: Montage Und Schrankausschnitte

    Technische Dokumentation – TANlock – Technische Daten, Maße c) Montage und Schrankausschnitte Zur Montage des TANlock sind folgende Ausstanzungen an der Schranktür notwendig. Abbildung 9: Schrankausschnitte für den TANlock HINWEIS Verwenden Sie die kurze Abdeckkappe, wenn die Schranktür über 2 Ausstanzungen (je 50 mm x 25 mm) verfügt.

  • Seite 11: Anschluss Der Türkontakte

    Der Anschluss erfolgt über 2-Draht-Leitung mit 1,25 mm Raster-Buchse an Anschluss 11 oder 13, (siehe Abbildung 3). Um einen Türkontakt anzuschließen, gehen Sie wie folgt vor: Führen Sie das Kabel vor der Montage des TANlock durch die Abdeckung. Schließen Sie das Sensorkabel an.

  • Seite 12: Verbindung Mit Dem Tanlock

    Im Anmeldefeld den Namen „api“ und das Passwort „lab“ eingeben und anschließend den Button „Login“ klicken  Nun sind Sie mit dem TANlock verbunden und können weitere Einstellungen vornehmen b) Manuelle Vergabe einer festen IP-Adresse Um eine feste IP-Adresse manuell festzulegen, gehen Sie wie folgt vor: Gehen Sie im Reiter auf „Settings“...

  • Seite 13: Manuelle Benutzung Von Dhcp

    1. Gehen Sie im Reiter auf „Settings“ „General“ “ Set Network“ 2. Aktivieren Sie das Kästchen „enable DHCP“ 3. Führen Sie einen Reboot durch „Settings“ „Reboot““Reboot“ 4. Der TANlock wird mit der Speicherung neu gestartet.  Die dynamische IP-Adresse ist festgelegt www.tanlock.com FATH Mechatronics GmbH info@tanlock.com...

  • Seite 14: Navigation In Der Web Ui

    TANlock.  Network: Unter Network stehen folgende Informationen: IP-Adresse, Netmask und Macadresse.  Sensor: Die interne Sensorik gibt nachfolgende Zustände an: TANlock offen oder geschlossen, Hebel gedreht oder nicht gedreht, Motor in Bewegung oder still.  Version: Firmware Informationen. ...
  • Seite 15  Updater: • Updater Config: Hier können Sie automatische Updates für den TANlock konfigurieren. Die Konfiguration finden Sie im Kapitel 9.c) • Update: Hier kann manuell ein Update für den TANlock gesucht und heruntergeladen werden.  Discovery: „Set Discovery“: Konfigurierbarer Anmeldevorgang des TANlocks an ein Fremdsystem.

  • Seite 16: Authsinks

    Dies ist über die folgenden Einstellungen möglich: Roles: Hier befinden sich die vordefinierten Rollen mit ihren Berechtigungen. Über den Button „Add Roles“ können neue Rollen mit ihren ausgewählten Berechtigungen erstellt werden. Managementusers: www.tanlock.com FATH Mechatronics GmbH info@tanlock.com Gewerbepark Hügelmühle 31 91174 Spalt...

  • Seite 17: Log

    Hier können Managementuser mit den unterschiedlichen Rollen angelegt und verwaltet werden. f) Log Unter der Karteikarte „Log“ werden alle Events am TANlock getrackt. Unabhängig von der Verwaltung und Gestaltung der Benutzerverwaltung bietet der TANlock eine Überwachung. Folgende Ereignisse werden dabei vom TANlock unter dem Reiter „Log“...

  • Seite 18: Rechtemanagement

    Roles to User“ einem bestehenden User Rechte zugeschrieben werden. In das aufgehende Feld müssen dann der User Name, sein Passwort und die gewünschten rollen eingetragen werden. Mit dem Button „update“ wird dies gespeichert. www.tanlock.com FATH Mechatronics GmbH info@tanlock.com Gewerbepark Hügelmühle 31 91174 Spalt...

  • Seite 19: Managementuser

    WRITE_AUTHSINKS READ_SENSORS READ_SENSOR_ALARM INGS READ_HWMOD READ_AUTHSINKS c) Managementuser Unter „RBAC“ „Managementuser“ finden Sie die Einstellungen zur Verwaltung der Managementuser. Durch diese können den Benutzern die Rollen und Berechtigungen zugeteilt werden. www.tanlock.com FATH Mechatronics GmbH info@tanlock.com Gewerbepark Hügelmühle 31 91174 Spalt...

  • Seite 20: Konfiguration Der Authentifizierungsmethode

    TANlock bietet Ihnen verschiedene Möglichkeiten die Personen, die zum Öffnen des Schlosses berechtigt sind festzulegen. Systembedingt können über die Tastatur des TANlock nur die vier Ziffern 1, 2, 3, 4 als mögliche Werte für die Eingabe dienen. Sie können bis zu 5000 Benutzer lokal auf dem Gerät speichern.
  • Seite 21 Technische Dokumentation – Rechtemanagement Abbildung 20: Karteikarte "Medium Implementation" Aktivieren Sie bei: TANlock 3 RFID: 19_card_uid TANlock 3 RFID + „ok“ PIN / Zahlen PIN: zusätzlich zu 19_card_uid auch 02_unique_pin TANlock 3 Fingerprint: nur 20_finger aktivieren. Bei dem Fingerprint Modul müssen Sie nach der Aktivierung ein Reboot unter „Settings...
  • Seite 22 Zeile 3: Optional können Sie hier eine Personalnummer des Users hinterlegen Abbildung 23: „Add User“ 3. Kicken Sie nun Bitte auf den Button „Add“ Der User ist jetzt auf dem TANlock angelegt. Abbildung 24 und 25: „Add User“ und Übersicht über die erstellten User www.tanlock.com FATH Mechatronics GmbH info@tanlock.com...
  • Seite 23 Dem User sein Medium zuweisen: RFID-Karte zuweisen: Für das zuweisen einer RFID – Karte, halten Sie die entsprechende RFID Karte vor einen TANlock. a. Gehen Sie bitte nun auf die Karteikarte „Log“: Abbildung 26: Karteikarte „Log“ Sie sehen nun unter dem Event „Medium Input“ in den Anführungszeichen eine Karten UID.
  • Seite 24 1. Möchten Sie dem User auch einen Zahlen – PIN zuweisen, dann gehen Sie erneut zu Punkt 3. a und wählen in Zeile 1 „02_unique_PIN“ aus . 2. Tragen in Zeile 2 „Identifier“ eine Zahlenkombination aus den Zahlen 1-4 ein. www.tanlock.com FATH Mechatronics GmbH info@tanlock.com Gewerbepark Hügelmühle 31 91174 Spalt...
  • Seite 25  Dem User wurde nun der entsprechende Zahlen PIN zugeordnet. Zum Abschluss gehen Sie bitte unter „Settings“ auf den TAB „Reboot“ und klicken dort auf den Button „Reboot“. Der TANlock wird nun neu gestartet und sämtliche Eingaben sind gespeichert. Fingerprint zuweisen: 1.

  • Seite 26: Sicher Konfigurieren Über Die Web Api

    Unter der Karteikarte „API“  „MIB“ finden Sie das MIB-File zum Download für die Integrierung in die Monitoring Software. Das SNMP Monitoring wird über die Web API konfiguriert. Dazu gehen Sie wie folgt vor: www.tanlock.com FATH Mechatronics GmbH info@tanlock.com Gewerbepark Hügelmühle 31 91174 Spalt...
  • Seite 27 SNMP-Version v3: Hier kann die Engine-ID bestimmt werden (Default Engine ID= 1234) und im Anschluss kann die Authorisierung über den Button User-Management angepasst werden (siehe Abbildung) Abbildung 34: SNMP User-Management Konfiguration www.tanlock.com FATH Mechatronics GmbH info@tanlock.com Gewerbepark Hügelmühle 31 91174 Spalt...

  • Seite 28: Snmptrap Konfiguration

    Syslog-Server bezeichnet wird. Das SysLog Monitoring wird über die Web API konfiguriert. Dazu gehen Sie wie folgt vor: 1. Öffnen Sie die Karteikarte „Settings“ „Monitoring-Events“  „SysLog“ www.tanlock.com FATH Mechatronics GmbH info@tanlock.com Gewerbepark Hügelmühle 31 91174 Spalt...

  • Seite 29: Ldap Konfiguration

    Abbildung 37: syslog Konfiguration 5. Mit dem Button „set Config“ werden die Eingaben gespeichert  Sie haben das SysLog Monitoring erfolgreich konfiguriert Die Protokolle der Events am TANlock können Sie unter der Karteikarte „Log“ aufrufen. e) LDAP Konfiguration Das LDAP Monitoring wird über die Web UI konfiguriert.
  • Seite 30 Bestätigen Sie die Eingaben mit dem Button "Save" Abbildung 38: LDAP-Konfiguration f. Konfigurieren Sie "Medium Queries" unter "AuthSinks" -> "LDAP": Lassen Sie das Feld "Attributes" leer Schreiben Sie „ou=system“ in das Feld "Base" www.tanlock.com FATH Mechatronics GmbH info@tanlock.com Gewerbepark Hügelmühle 31 91174 Spalt...
  • Seite 31 Konfigurieren Sie "User Queries" unter "AuthSinks"  "LDAP" (Derselbe Inhalt wie in dem Feld "Medium Queries"): Lassen Sie das Feld "Attributes" leer Schreiben Sie „ou=system“ in das Feld "Base" iii. Schreiben Sie „(ou=*)“ in das Feld "Filter" www.tanlock.com FATH Mechatronics GmbH info@tanlock.com Gewerbepark Hügelmühle 31 91174 Spalt...
  • Seite 32 Schreiben Sie die folgenden Eingaben in das Textfeld: ```json {"uid":0,"active": true} ii. Bestätigen Sie die Eingaben mit "Save" Abbildung 42: Konfiguration des User Mapper  Sie haben das LDAP Monitoring erfolgreich konfiguriert www.tanlock.com FATH Mechatronics GmbH info@tanlock.com Gewerbepark Hügelmühle 31 91174 Spalt...

  • Seite 33: Benutzen Von Client Zertifikaten

    Schlüssel aus. Dabei müssen der TANlock und der Browser beide dieselben Zertifikate haben. Der Webbrowser bzw. TANlock stellt eine Verbindung mit dem Server her und validiert die Authentizität eines SSL-Serverzertifikats. Dies zeigt dem Benutzer, dass seine Interaktion mit der Website nicht von Dritten abgehört wird und die Website genau die ist, für die sie sich ausgibt.

  • Seite 34: Einbinden Des Tanlock In Eigene Monitoring-Software

    Technische Dokumentation – Einbinden des TANlock in eigene Monitoring-Software Einbinden des TANlock in eigene Monitoring-Software a) Einbindung nur für das Monitoring Eine Einbindung des TANlocks in eine Monitoring Software von Dritten kann über die Konfiguration von snmptrap und syslog erfolgen. Genaueres finden Sie im Kapitel 5.

  • Seite 35: Konfiguration Der Automatischen Updates

    Technische Dokumentation – Konfiguration der automatischen Updates Konfiguration der automatischen Updates Um den TANlock automatisch Updaten zu lassen und somit immer die aktuelle Software zu verwenden, gehen sie wie folgt vor:  Öffnen Sie den Tab „Settings“  „Updater“  Unter „Updater-Config“ muss im ersten Feld „https://firmware.tanlock.com/data/tanlock-interface-STANDARD/STANDARD“...
