Installation Eines Smart Meters - Emaldo Power Core Schnellinstallationsanleitung

Installation eines Smart Meters

11
IoT COM
IoT COM
Grod
Grid
AC
MPPT 3
MPPT 2
MPPT 1
AC
MPPT 3
MPPT 2
MPPT 1
1 2
- -
Schritt 1

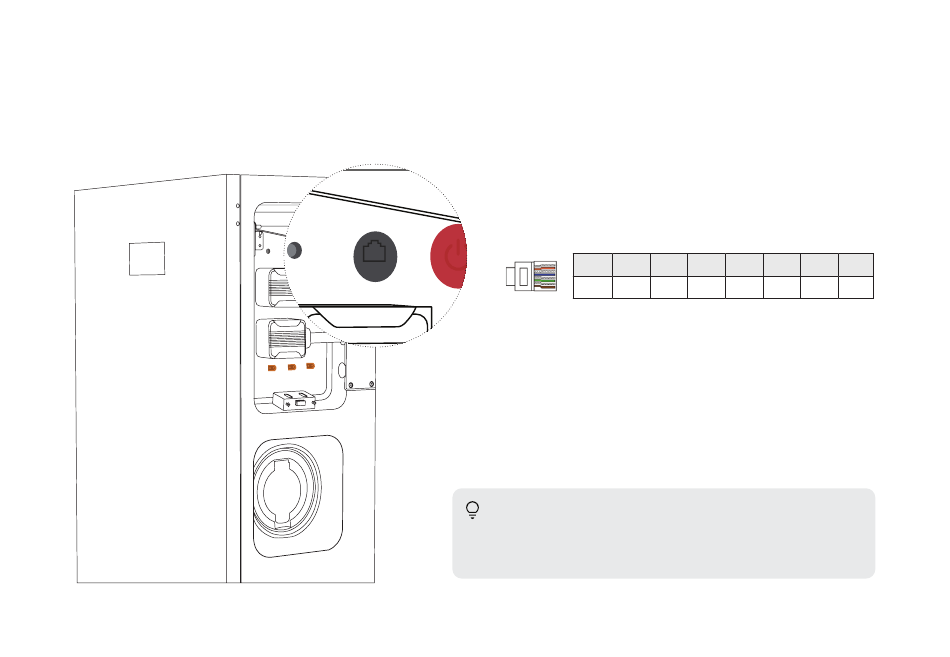

◌ Verdrahten Sie das RJ-45-Ethernet-Kabel gemäß der Abbildung.
Stellen Sie sicher, dass die Verkabelung der RJ-45-Stecker an beiden
Enden des Kabels auf die gleiche Weise erfolgt.
◌ Verbinden Sie das Kabel mit dem COM-Port des Emaldo
und dem Smart Meter.
Smart-Meter-Kabel gehen zu den Klemmen 5 und 6. Dies gilt
sowohl für einen direkt verkabelten Smart Meter als auch für
einen CT Smart Meter. Weitere Informationen finden Sie in der
Bedienungsanleitung des Smart Meters.
3 4 5 6 7
- - 485A 485B -
Power Core
®
8
-
