Kernlochbohrer VP-113/PRO Betriebsanleitung
Vakuumpumpe
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Kernlochbohrer VP-113/PRO

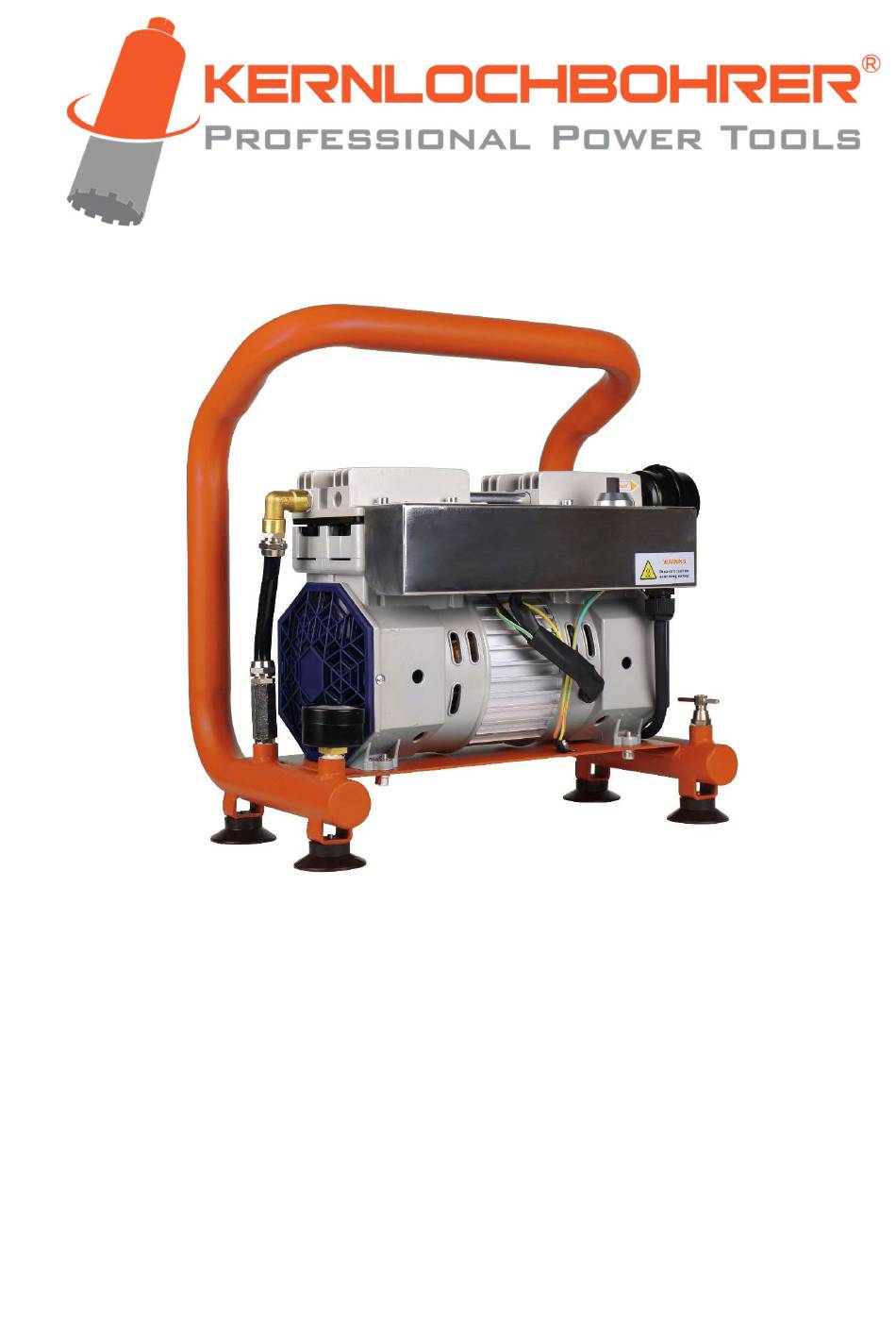

- Seite 1 Betriebsanleitung Vakuumpumpe VP-113/PRO BA-07-000002-01-DE...
- Seite 3 Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte an dieser Dokumentation, insbesondere das Recht der Vervielfältigung und Verbreitung sowie der Übersetzung liegen bei der Kernlochbohrer GmbH, auch für den Fall von Schutzrechtsan- meldungen. Ohne ausdrückliche schriftliche Erlaubnis der Kernlochbohrer GmbH darf kein Teil der Do- kumentation in irgendeiner Form mit irgendwelchen Mitteln, elektronisch oder mechanisch reprodu- ziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 4: Inhaltsverzeichnis
Betriebsanleitung Vakuumpumpe VP-113/PRO Inhaltsverzeichnis Information und Unterstützung ..............6 Dank an den Käufer ................6 Anwendung der Betriebsanleitung ............6 Änderungen ..................6 Symbolerklärung .................. 7 Gewährleistung ..................7 Umweltschutz ..................8 1.6.1 Entsorgung des Produkts .............. 8 1.6.2 Entsorgung der Verpackung ............8 Service .................... - Seite 5 Betriebsanleitung Vakuumpumpe VP-113/PRO Nutzung der Maschine ................21 Spezifische Vorsichtsmaßnahmen ............. 21 Optische Inspektion ................22 Elektrischer Anschluss ............... 22 Maschine einschalten ................. 24 Maschine ausschalten ................ 26 Maschine aufbewahren ..............27 EU-Konformitätserklärung ................ 28 2025-02-02 BA-07-000002-01-DE...
-
Seite 6: Information Und Unterstützung
Regelungen zur Unfallverhütung und zum Umweltschutz bereitzustellen; ihre Einhaltung ist regelmäßig zu kontrollieren. Änderungen Kernlochbohrer GmbH behält sich das Recht vor, das Design und das Ausse- hen der Produkte und deren Betriebsanleitungen zu ändern. Zukünftige Ände- rungen der Betriebsanleitungen werden ohne vorherige Ankündigung vorge- nommen. -
Seite 7: Symbolerklärung
Handlung zu erwarten ist. Hintergrundinformation oder Hinweis auf Besonderheiten. Gewährleistung Entsprechend der allgemeinen Lieferbedingungen von Kernlochbohrer GmbH gilt im Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12 Monaten (Nachweis durch Rechnung oder Liefer- schein). Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Be- handlung zurückzuführen sind, bleiben davon ausgeschlossen. -
Seite 8: Umweltschutz
Betriebsanleitung Vakuumpumpe VP-113/PRO Umweltschutz 1.6.1 Entsorgung des Produkts Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen und Zubehör. Nur für EU-Länder: Entsorgen Sie das Gerät nicht in den Hausmüll! Gemäß der Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und der Umset- zung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt ge-... -
Seite 9: Service
Betriebsanleitung Vakuumpumpe VP-113/PRO Service Genaue Angaben und gezielte Fragen erlauben eine schnelle Störungsbeseiti- gung, erleichtern die Ersatzteilbestellung und verhindern Fehllieferungen. Bevor Sie sich an den Service wenden, sammeln Sie bitte zunächst folgende Daten. Bei allen Fragen und Bestellungen ist die Modell-Bezeichnung anzugeben. -
Seite 10: Sicherheit
Bestimmungsgemäße Verwendung Die Maschine ist ausschließlich für die Erzeugung eines Unterdrucks be- stimmt. Zusammen mit der Vakuumgrundplatte von Kernlochbohrer wird die Maschine zur Befestigung von Kernbohrständern auf Boden- und an Wandflächen ge- nutzt. Die Benutzung der Maschine darf ausschließlich innerhalb der Grenzen ihrer technischen Daten erfolgen. -
Seite 11: Sicherheitsvorschriften Für Den Betreiber
Betriebsanleitung Vakuumpumpe VP-113/PRO Sicherheitsvorschriften für den Betreiber 2.3.1 Organisatorische Sicherheitsmaßnahmen Die Betriebsanleitung muss für das Bedienungs- und Instandhaltungspersonal ständig verfügbar sein. Sie ist daher immer am Einsatzort der Maschine vorzu- halten. Die am Einsatzort der Maschine geltenden Vorschriften zur Unfallverhütung und zum Umweltschutz müssen ebenfalls verfügbar sein. -
Seite 12: Ersatzteile
Betriebsanleitung Vakuumpumpe VP-113/PRO 2.3.3 Ersatzteile Ersatzteile müssen den von Kernlochbohrer GmbH definierten Eigenschaften entsprechen. Dies ist bei von Kernlochbohrer GmbH gelieferten Ersatzteilen immer sichergestellt. Kernlochbohrer GmbH haftet nicht für Schäden, die durch Verwendung ungeeigneter Ersatzteile entstehen. 2.3.4 Personal Alle Personen, die mit Inbetriebnahme, Bedienung und Instandhaltung der Ma- schine beauftragt werden, müssen zuvor die Betriebsanleitung gelesen und... -
Seite 13: Sicherheitsvorschriften Für Das Personal
Betriebsanleitung Vakuumpumpe VP-113/PRO Sicherheitsvorschriften für das Personal 2.4.1 Sicherheitsgerechtes Verhalten Alle Personen, die mit Inbetriebnahme, Bedienung und Instandhaltung der Ma- schine beauftragt sind, müssen zuvor die Betriebsanleitung gelesen und ver- standen haben. Die Maschine darf nur von Personen bedient werden, die zuvor ausreichend eingewiesen wurden. -
Seite 14: Sicherer Betrieb
Betriebsanleitung Vakuumpumpe VP-113/PRO 2.4.2 Sicherer Betrieb Die Bedienung der Maschine erfordert die volle Konzentration und Leistungs- fähigkeit des Personals. Personen, die übermüdet, unkonzentriert oder unter dem Einfluss von Alkohol, Drogen oder Arzneimitteln stehen, dürfen an und mit dem Gerät nicht tätig werden. -
Seite 15: Schutzausrüstung
Betriebsanleitung Vakuumpumpe VP-113/PRO 2.4.3 Schutzausrüstung Das Tragen von Schutzausrüstung reduziert die Verletzungsgefahr: - Sicherheitsschuhe mit rutschfester Sohle und Zehenschutzkappe - Schnittfeste und griffsichere Handschuhe - Schutzbrille nach Norm EN 166 oder Gesichtsschutz - Schutzhelm Überschreiten die bei der Benutzung des Geräts entstehenden Lärmemissio- nen die für diesen Arbeitsplatz geltenden Grenzwerte, muss ein geeigneter... -
Seite 16: Sicherheit Bei Der Instandhaltung
Betriebsanleitung Vakuumpumpe VP-113/PRO Sicherheit bei der Instandhaltung 2.5.1 Allgemeines Die Instandhaltung der Maschine darf nur von Personen durchgeführt werden, die eine dieser Tätigkeit entsprechenden Fachausbildung absolviert haben. Die in der Betriebsanleitung vorgeschriebenen Instandhaltungstätigkeiten und Intervalle sind einzuhalten. Zur Durchführung von Instandhaltungstätigkeiten ist eine der Art der Tätigkeit entsprechende Werkstattausrüstung erforderlich. -
Seite 17: Technische Daten
Betriebsanleitung Vakuumpumpe VP-113/PRO Technische Daten Artikel-Nummer 6256 Leistungsaufnahme 430 W Spannung 230 V ±5% | 50 Hz Erzeugter Unterdruck 0,7 bar Luftstrom 113 L/min Länge 390 mm Breite 230 mm Höhe 390 mm Gewicht 14,3 kg Schlauchlänge Spiralschlauch (ca. 4 m) Zulässige Umgebungstemperatur... -
Seite 18: Maschinenbeschreibung
Betriebsanleitung Vakuumpumpe VP-113/PRO Maschinenbeschreibung Maschinenkomponenten Vorderseite Transporthandgriff und Vakuumtank Ein-/Aus-Schalter Luftauslass-Schalldämpfer Unterdruckmanometer Standfuß (4 Stück) Vakuumerzeuger Belüftungsventil Netzkabel BA-07-000002-01-DE 2025-02-02... - Seite 19 Betriebsanleitung Vakuumpumpe VP-113/PRO Rückseite Wasserabscheider Anschluss für Unterdruckschlauch 2025-02-02 BA-07-000002-01-DE...
-
Seite 20: Lieferumfang
Das für die Nutzung der Geräts erforderliche Vakuumgrundplatte sowie Kernbohrgerät und Kernbohrständer müssen zusätzlich be- schafft werden. Kernlochbohrer GmbH bietet ein umfangreiches Maschinen-, Werkzeug- und Zubehör-Sortiment für das Gerät an. Zur Informa- tion und Bestellung steht der Webshop http://www.kernlochboh- rer.com... -
Seite 21: Nutzung Der Maschine
Betriebsanleitung Vakuumpumpe VP-113/PRO Nutzung der Maschine In dieser Betriebsanleitung wird die Bezeichnung Bohrsystem für eine Kombination aus Kernbohrständer, Kernbohrgerät und Bohr- krone benutzt. Die Nutzung von Vakuumgrundplatte, Kernbohrständer und Kern- bohrgerät darf ausschließlich entsprechend deren Betriebsanlei- tungen erfolgen. -
Seite 22: Optische Inspektion
Betriebsanleitung Vakuumpumpe VP-113/PRO Optische Inspektion Vor dem Arbeiten mit der Maschine ist an dieser eine optische Inspektion durchzuführen: - Allgemeinzustand und Sauberkeit prüfen. - Vorhandensein aller Abdeckungen und Komponenten prüfen. - Festsitz aller Schrauben prüfen. - Lufteinlass- und Auslassöffnungen dürfen nicht verschmutzt oder verdeckt sein. - Seite 23 Betriebsanleitung Vakuumpumpe VP-113/PRO - Beim Betrieb der Maschine mit Stromerzeugern darf es nicht zu Span- nungsspitzen kommen. - Beim Anschluss der Maschine an das Stromnetz muss ein Fehlerstrom- Schutzschalter (RCD) mit einem maximalen Auslösestrom von 30 mA vorge- schaltet werden.
-
Seite 24: Maschine Einschalten
Betriebsanleitung Vakuumpumpe VP-113/PRO Maschine einschalten Kernbohrständer Vakuumgrundplatte Unterdruckschlauch Vakuumpumpe BA-07-000002-01-DE 2025-02-02... - Seite 25 Betriebsanleitung Vakuumpumpe VP-113/PRO Verbrennungsgefahr! Der Motor der Vakuumpumpe wird beim Betrieb sehr heiß (70 – 80°C). Vakuumpumpe während Betrieb nicht berühren und nach Betriebs- ende ausreichend abkühlen lassen! Vorgehensweise: Optische Inspektion durchgeführt. Elektrischen Anschluss hergestellt. Belüftungsventil des Vakuumtanks schließen.
-
Seite 26: Maschine Ausschalten
Betriebsanleitung Vakuumpumpe VP-113/PRO Maschine ausschalten Vorgehensweise: Bohrvorgang beendet. Kernbohrgerät vom Kernbohrständer entfernt. Kernbohrständer von Vakuumgrundplatte entfernt. Vakuumpumpe am Ein-/Aus-Schalter ausschalten. Vakuumpumpe ausreichend abkühlen lassen. Vakuumgrundplatte mit einer Hand festhalten und mit der anderen Hand das Belüftungsventil der Vakuumgrundplatte öffnen. -
Seite 27: Maschine Aufbewahren
Betriebsanleitung Vakuumpumpe VP-113/PRO Maschine aufbewahren Vorgehensweise: Maschine ausgeschaltet und abgekühlt. Belüftungsventil des Vakuumtanks schließen. Maschine an einem trockenen, kühlen, vor Feuchtigkeit und direkter Son- neneinstrahlung geschützten Ort aufbewahren. Maschine vor unbefugter Nutzung sichern. 2025-02-02 BA-07-000002-01-DE... -
Seite 28: Eu-Konformitätserklärung
– Störaussendung für Wohnbereich, Geschäfts- und Gewerbebe- reiche sowie Kleinbetriebe Name und Anschrift der Person, die bevollmächtigt ist, die technischen Unterlagen zusammenzustel- len: Kernlochbohrer GmbH | Geigersbühlweg 52 | 72663 Großbettlingen | Deutschland Großbettlingen 02.02.2025 Kernlochbohrer GmbH Guido Pillat Geschäftsführer / Chief Executive Officer...
