Schake SET Aufbau- Und Verwendungsanleitung Seite 2
Lampenmast
Montage

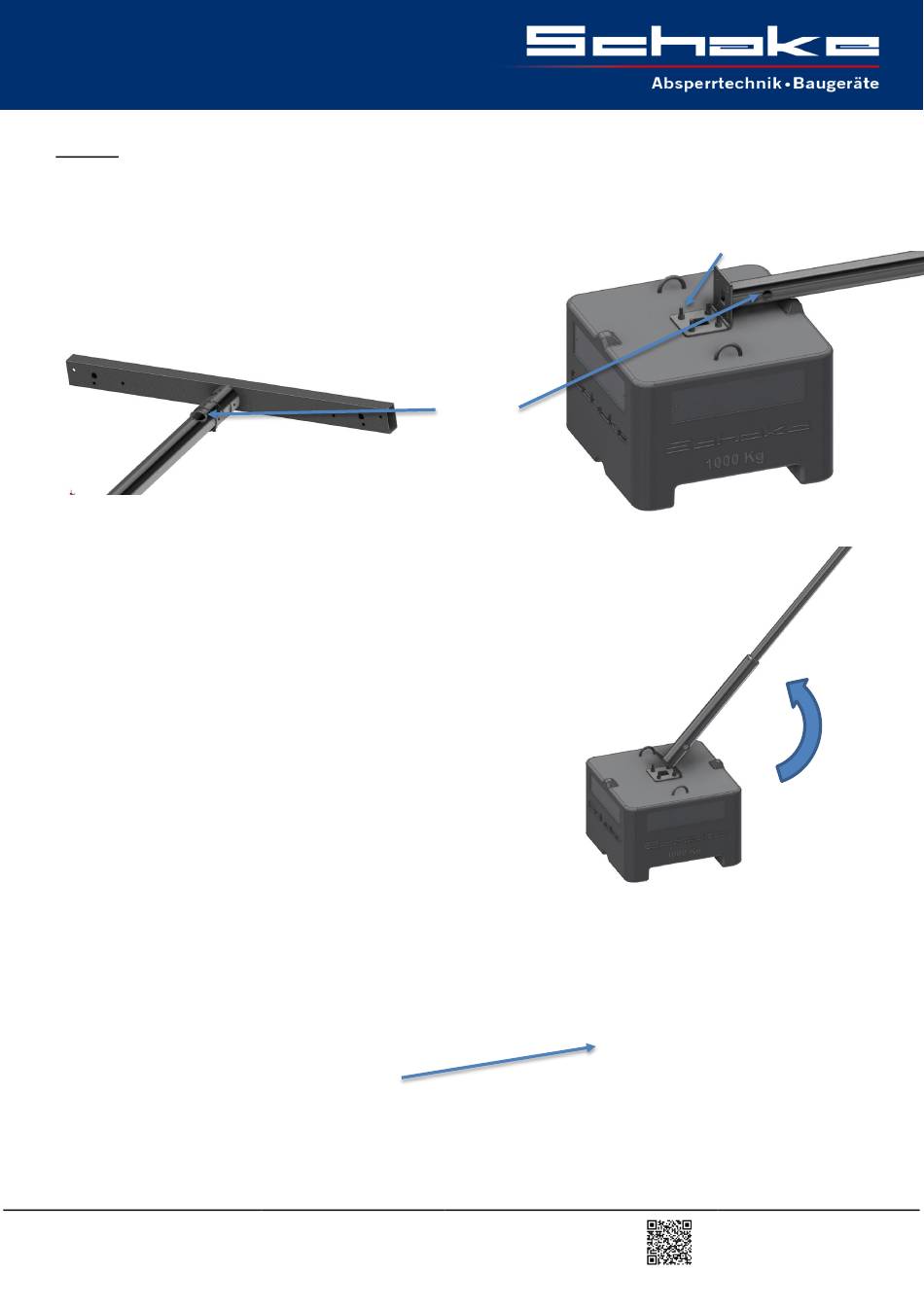

Lampenmast mit der Aufnahme auf den Betonklotz legen,
mit den vier Bohrungen auf den vier Gewindebolzen des Betonklotzes setzen.
Dann mit vier M16 Muttern fest fixieren.
Danach kann die Strahlertraverse auf der Mastoberseite angebracht werden.
Diese ist ebenfalls aufzustecken und mit
Schraube und Mutter zu fixieren.
Wenn diese fest verschraubt ist, werden die LED-Strahler fest an der Traverse
verschraubt und entsprechend ausgerichtet.
Die Kabel zur Stromversorgung können nun durch die Kabelöffnungen
des Mastes gelegt werden, so sind die Kabel geschützt.
Der Mast kann nun durch zwei Personen aufgerichtet werden.
Eine Person sollte den sicheren Stand des Mastes gewährleisten,
während die zweite Person mit vier weiteren
Muttern M16 den aufgestellten Masten in seiner endgültigen Position fixiert.
Schake GmbH
Absperrtechnik • Baugeräte
Eckeseyer Straße 195
58089 Hagen
Kabelkanal
4Stk. Muttern M16
(für obere Platte)
Tel. +49 (0)2331 / 3 86 06-0
Fax +49 (0)2331 / 38606-28
www.schake.com
info@schake.com
Sitz der Gesellschaft: 58089 Hagen
Amtsgericht Hagen, HRB 2647
Geschäftsführer:
Gerald Schake, Ralf Schake,
Patrick Schake, Marc Schake
4Stk. Muttern M16
(für untere Platte)
Hagen 13.05.2020
