Weatronic Switch 4 Anleitung

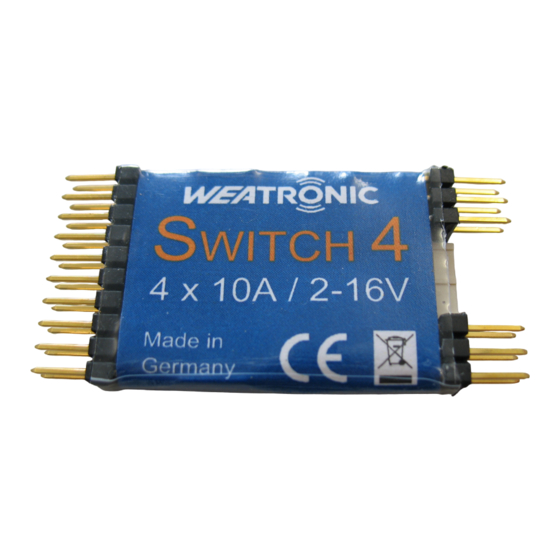

4-fach schaltbaustein
Inhaltsverzeichnis
Anleitung Switch 4
Inhaltsverzeichnis
1 Übersicht.....................................................................................................................................2
2 Lieferumfang..............................................................................................................................2
3 Anschluss.....................................................................................................................................2
3.1 Anschluss an einen Servoausgang.....................................................................................2
3.2 Stromanschluss für die Schaltausgänge...........................................................................3
3.3 Anschluss an die weatronic® MUX-Box............................................................................4
4 Programmauswahl....................................................................................................................4
4.1 Programmwahlmodus........................................................................................................4
4.2 Programme..........................................................................................................................5
4.3 MUX-Box Programme.........................................................................................................8
5 Übertemperaturschutz..............................................................................................................8
6 Technische Daten.......................................................................................................................8
7 Konformität................................................................................................................................9
8 Entsorgungshinweis für die Länder der EU...........................................................................9
Änderungen vorbehalten - Keine Haftung für Irrtum sowie Druckfehler - April 2013
4-fach Schaltbaustein
weatronic GmbH - Schmiedestraße 2A - 15475 Wildau
1
Inhaltsverzeichnis
Inhaltszusammenfassung für Weatronic Switch 4
-
Seite 1: Inhaltsverzeichnis
4.1 Programmwahlmodus......................4 4.2 Programme..........................5 4.3 MUX-Box Programme......................8 5 Übertemperaturschutz......................8 6 Technische Daten........................8 7 Konformität..........................9 8 Entsorgungshinweis für die Länder der EU................9 Änderungen vorbehalten - Keine Haftung für Irrtum sowie Druckfehler - April 2013 weatronic GmbH – Schmiedestraße 2A – 15475 Wildau... -
Seite 2: Übersicht
Übersicht Übersicht Übersicht Mit dem 4-fach Schaltbaustein wird die Möglichkeit geboten 4 unabhängige Ausgänge zu schalten. Die 4 Schaltausgänge des Switch 4 werden mittels eines Servoausgang angesteuert. Ebenso ist es möglich die Ausgänge der weatronic MUX-Box zu verstärken. ® Der Schaltbaustein verfügt über 15 voreingestellte Programme (siehe Kapitel 4). -
Seite 3: Stromanschluss Für Die Schaltausgänge
Anschlusspins der Stromversorgung aus einer separaten Spannungsquelle zu versorgen. Am Ausgang müssen dann auch alle 4 Anschlusspins verwendet werden. Der Minus des Verbrauchers muss direkt zur Spannungsquelle zurückgeführt werden Änderungen vorbehalten - Keine Haftung für Irrtum sowie Druckfehler - April 2013 weatronic GmbH – Schmiedestraße 2A – 15475 Wildau... -
Seite 4: Anschluss An Die Weatronic® Mux-Box
Nach Verlassen des Programmauswahlmodus kann durch Verändern des Impulses zwischen Ein, Aus und Lauflicht umgeschaltet werden. Durch ein erneutes drücken des Tasters für 5 Sekunden speichert der Switch 4 die aktuelle Programmauswahl und den eingestellten Parameter ab und verlässt den Programmwahlmodus. -
Seite 5: Programme
> +16 % (> 1580 µs) > +48 % (> 1740 µs) In diesem Programm werden die 4 Ausgänge nacheinander zugeschaltet Änderungen vorbehalten - Keine Haftung für Irrtum sowie Druckfehler - April 2013 weatronic GmbH – Schmiedestraße 2A – 15475 Wildau... -
Seite 6: Programm 5: Blinklicht
Dieses Programm schaltet die Ausgänge nacheinander Ein. Im Programmauswahlmodus wird die Frequenz des Lauflichtes eingestellt. Im Lauflicht werden die Augänge nacheinander zugeschaltet Änderungen vorbehalten - Keine Haftung für Irrtum sowie Druckfehler - April 2013 weatronic GmbH – Schmiedestraße 2A – 15475 Wildau... -
Seite 7: Programm 9: Flugzeugbeleuchtung
> +50 % (> 1750 µs) Ausgang A und Ausgang B leuchten abwechselnd wie bei einem Polizeilichtbalken. Ausgang C & D können dazu geschaltet werden Änderungen vorbehalten - Keine Haftung für Irrtum sowie Druckfehler - April 2013 weatronic GmbH – Schmiedestraße 2A – 15475 Wildau... -
Seite 8: Mux-Box Programme
MUX-Box Out 2 Ein MUX-Box Out 3 Ein Dieses Programm ermöglicht die 3 MUX-Box Ausgänge zu verstärken. Durch den am Switch 4 angeschlossenen Kanals kann man die Verwendung der Ausgänge A, B, C zu- oder abschalten. Der Ausgang D kann ebenso geschaltet werden. -
Seite 9: Konformität
Änderungen vorbehalten - Keine Haftung für Irrtum sowie Druckfehler - April 2013 weatronic GmbH – Schmiedestraße 2A – 15475 Wildau...
